Пристрій для з’єднання секції кріплення із секцією конвеєра

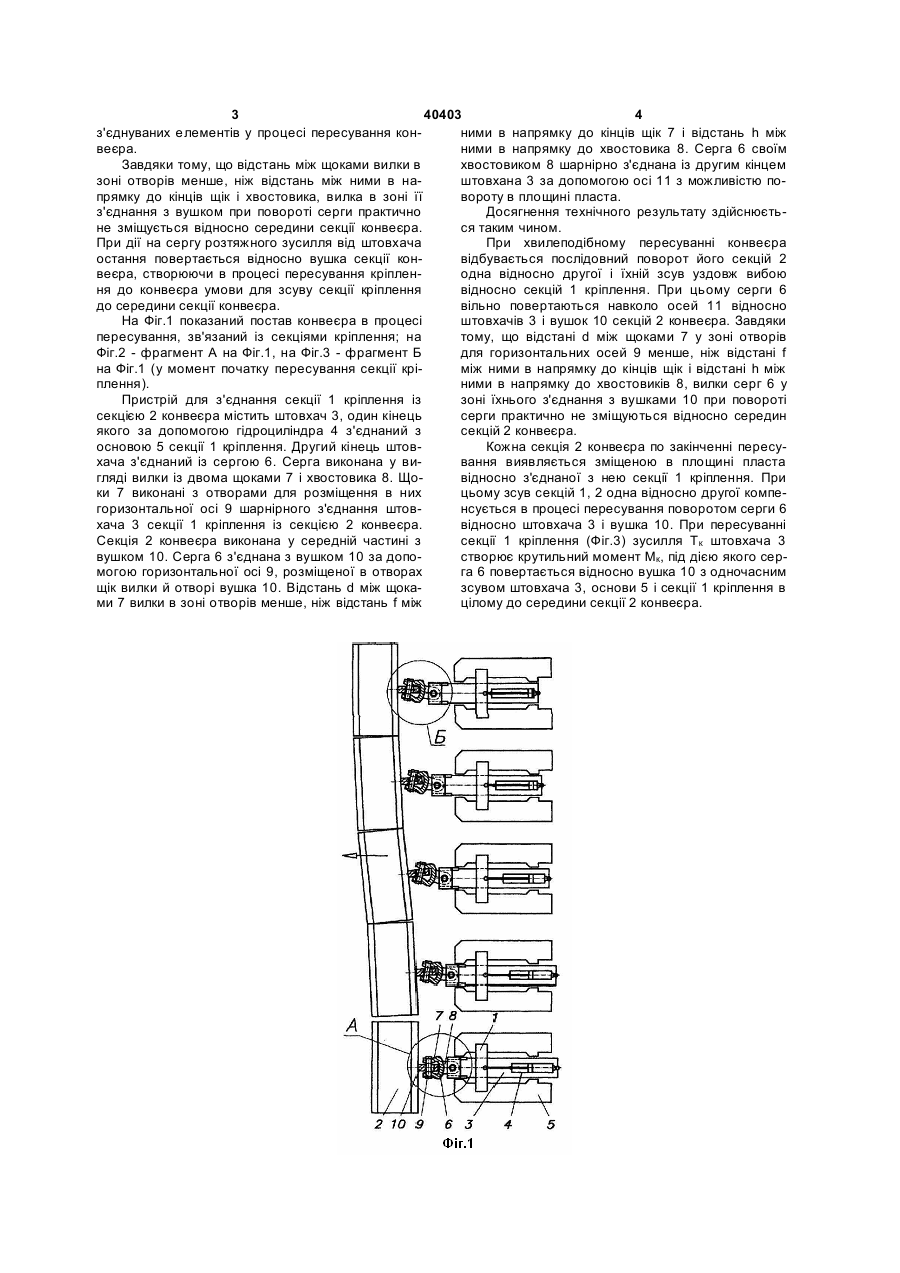

Пристрій для з'єднання секції кріплення із секцією конвеєра, що містить штовхач секції кріплення, кінець якого з'єднаний із сергою для шарнірного її зв'язку із секцією конвеєра, який відрізняється тим, що серга виконана у вигляді вилки із двома щоками й хвостовика, при цьому щоки вилки виконані з отворами для розміщення в них горизонтальної осі шарнірного з'єднання секції кріплення із секцією конвеєра, відстань між щоками вилки в зоні отворів менше, ніж відстань між ними в напрямку до кінців щік і хвостовика, при цьому серга з'єднана з кінцем штовхача шарнірно своїм хвостовиком з можливістю її повороту в площині пласта. (19) (21) u200812031 (22) 10.10.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) АНДРЄЄВ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, UA, БУДАНОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, ВОЛОТОВ ОЛЕКСАНДР ЄВГЕНОВИЧ, UA, КЛЯГІН ЮРІЙ ВІТАЛІЙОВИЧ, UA, КОСАРЕВ ІВАН ВАСИЛЬОВИЧ, UA, СОХАЦЬКИЙ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", UA 3 40403 4 з'єднуваних елементів у процесі пересування конними в напрямку до кінців щік 7 і відстань h між веєра. ними в напрямку до хвостовика 8. Серга 6 своїм Завдяки тому, що відстань між щоками вилки в хвостовиком 8 шарнірно з'єднана із другим кінцем зоні отворів менше, ніж відстань між ними в наштовхана 3 за допомогою осі 11 з можливістю попрямку до кінців щік і хвостовика, вилка в зоні її вороту в площині пласта. з'єднання з вушком при повороті серги практично Досягнення технічного результату здійснюєтьне зміщується відносно середини секції конвеєра. ся таким чином. При дії на сергу розтяжного зусилля від штовхача При хвилеподібному пересуванні конвеєра остання повертається відносно вушка секції конвідбувається послідовний поворот його секцій 2 веєра, створюючи в процесі пересування кріпленодна відносно другої і їхній зсув уздовж вибою ня до конвеєра умови для зсуву секції кріплення відносно секцій 1 кріплення. При цьому серги 6 до середини секції конвеєра. вільно повертаються навколо осей 11 відносно На Фіг.1 показаний постав конвеєра в процесі штовхачів 3 і вушок 10 секцій 2 конвеєра. Завдяки пересування, зв'язаний із секціями кріплення; на тому, що відстані d між щоками 7 у зоні отворів Фіг.2 - фрагмент А на Фіг.1, на Фіг.3 - фрагмент Б для горизонтальних осей 9 менше, ніж відстані f на Фіг.1 (у момент початку пересування секції кріміж ними в напрямку до кінців щік і відстані h між плення). ними в напрямку до хвостовиків 8, вилки серг 6 у Пристрій для з'єднання секції 1 кріплення із зоні їхнього з'єднання з вушками 10 при повороті секцією 2 конвеєра містить штовхач 3, один кінець серги практично не зміщуються відносно середин якого за допомогою гідроциліндра 4 з'єднаний з секцій 2 конвеєра. основою 5 секції 1 кріплення. Другий кінець штовКожна секція 2 конвеєра по закінченні пересухача з'єднаний із сергою 6. Серга виконана у вивання виявляється зміщеною в площині пласта гляді вилки із двома щоками 7 і хвостовика 8. Щовідносно з'єднаної з нею секції 1 кріплення. При ки 7 виконані з отворами для розміщення в них цьому зсув секцій 1, 2 одна відносно другої компегоризонтальної осі 9 шарнірного з'єднання штовнсується в процесі пересування поворотом серги 6 хача 3 секції 1 кріплення із секцією 2 конвеєра. відносно штовхача 3 і вушка 10. При пересуванні Секція 2 конвеєра виконана у середній частині з секції 1 кріплення (Фіг.3) зусилля Тк штовхача 3 вушком 10. Серга 6 з'єднана з вушком 10 за допостворює крутильний момент Мк, під дією якого сермогою горизонтальної осі 9, розміщеної в отворах га 6 повертається відносно вушка 10 з одночасним щік вилки й отворі вушка 10. Відстань d між щоказсувом штовхача 3, основи 5 і секції 1 кріплення в ми 7 вилки в зоні отворів менше, ніж відстань f між цілому до середини секції 2 конвеєра. 5 Комп’ютерна верстка Г. Паяльніков 40403 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
