Глибинонасосна установка по видобутку високов’язкої нафти

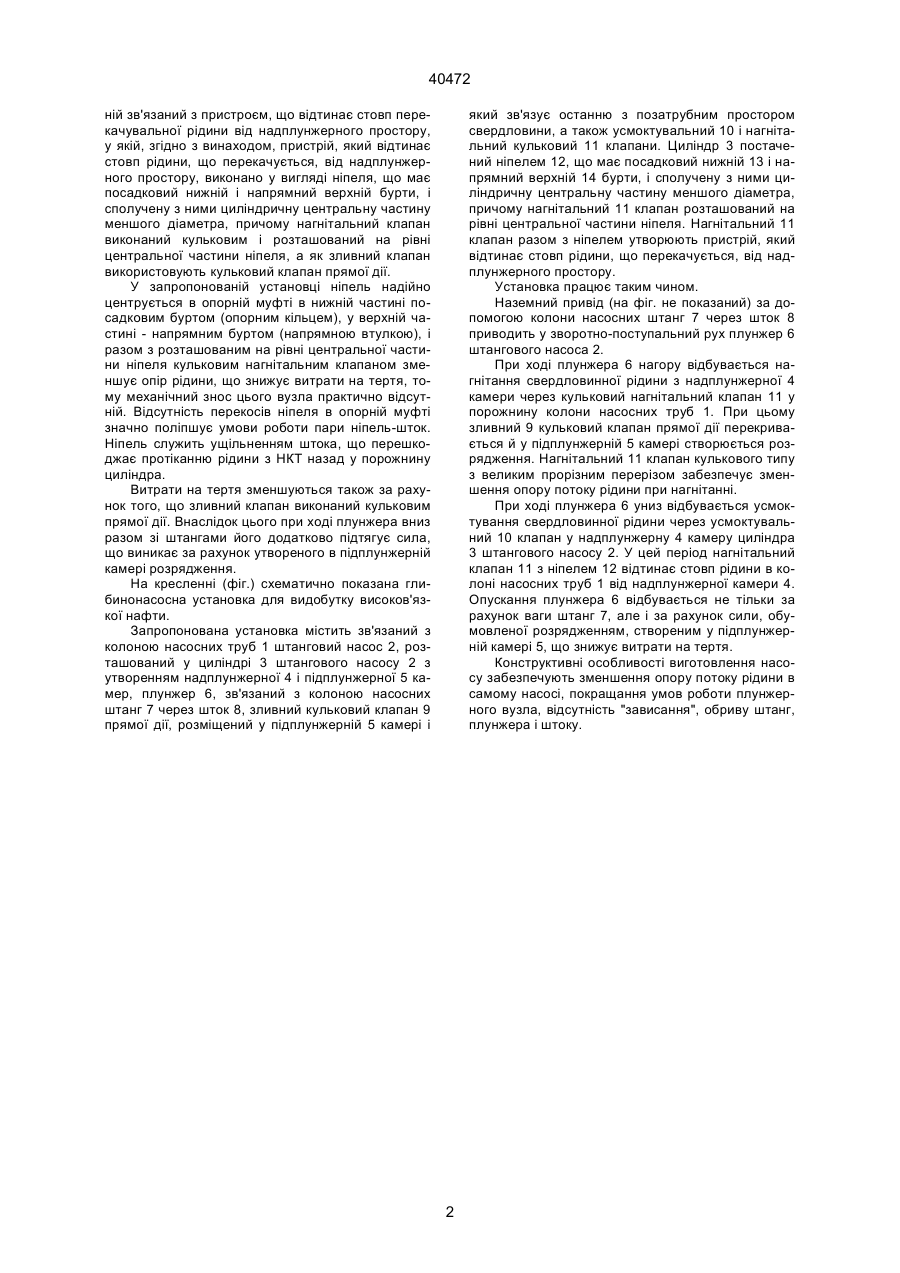

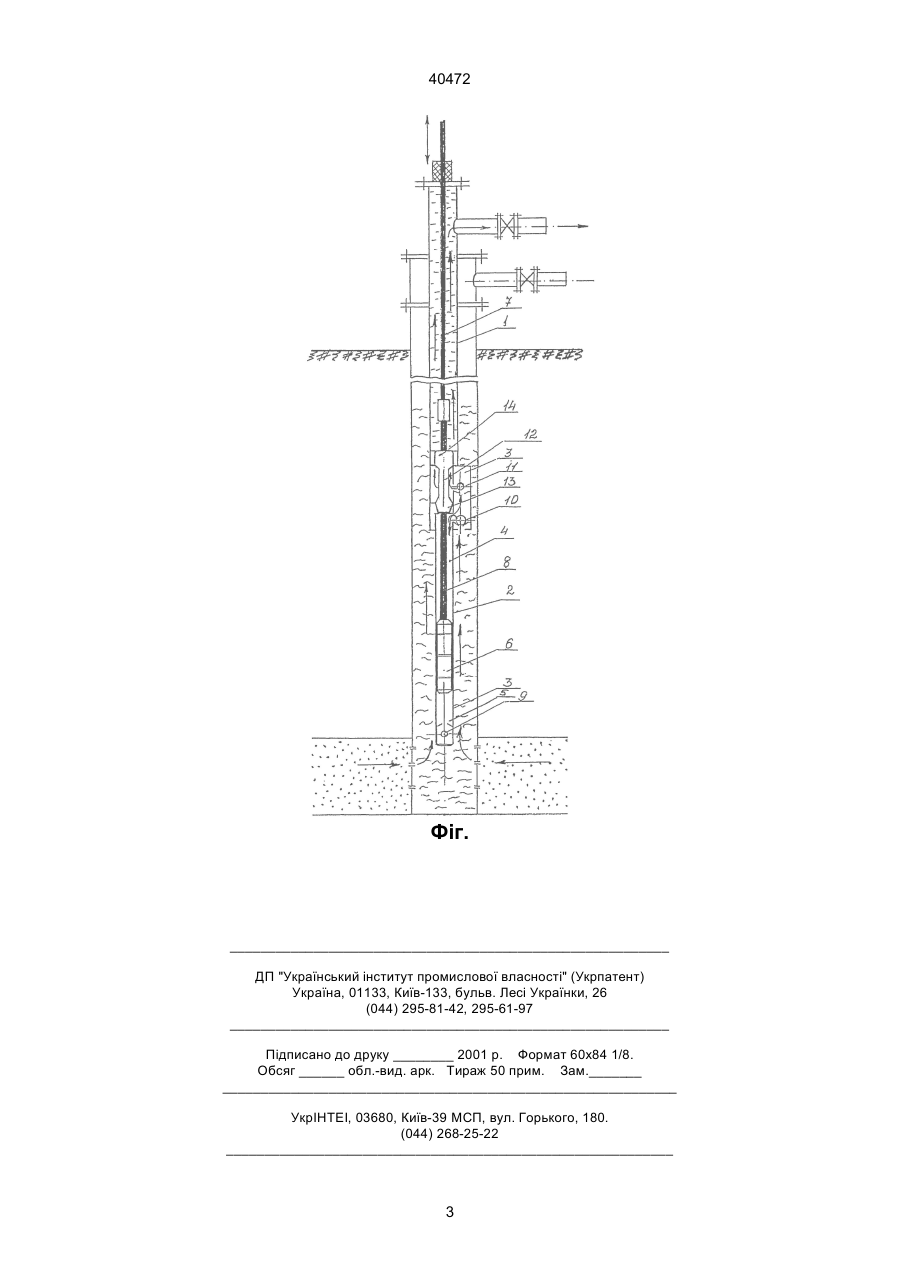

Глибинонасосна установка для видобутку високов'язкої нафти, яка включає зв'язаний з колоною насосних труб штанговий насос, розташований у циліндрі штангового насоса з утворенням надплунжерної і підплунжерної камер, плунжер, 40472 ній зв'язаний з пристроєм, що відтинає стовп перекачувальної рідини від надплунжерного простору, у якій, згідно з винаходом, пристрій, який відтинає стовп рідини, що перекачується, від надплунжерного простору, виконано у вигляді ніпеля, що має посадковий нижній і напрямний верхній бурти, і сполучену з ними циліндричну центральну частину меншого діаметра, причому нагнітальний клапан виконаний кульковим і розташований на рівні центральної частини ніпеля, а як зливний клапан використовують кульковий клапан прямої дії. У запропонованій установці ніпель надійно центрується в опорній муфті в нижній частині посадковим буртом (опорним кільцем), у верхній частині - напрямним буртом (напрямною втулкою), і разом з розташованим на рівні центральної частини ніпеля кульковим нагнітальним клапаном зменшує опір рідини, що знижує витрати на тертя, тому механічний знос цього вузла практично відсутній. Відсутність перекосів ніпеля в опорній муфті значно поліпшує умови роботи пари ніпель-шток. Ніпель служить ущільненням штока, що перешкоджає протіканню рідини з НКТ назад у порожнину циліндра. Витрати на тертя зменшуються також за рахунок того, що зливний клапан виконаний кульковим прямої дії. Внаслідок цього при ході плунжера вниз разом зі штангами його додатково підтягує сила, що виникає за рахунок утвореного в підплунжерній камері розрядження. На кресленні (фіг.) схематично показана глибинонасосна установка для видобутку високов'язкої нафти. Запропонована установка містить зв'язаний з колоною насосних труб 1 штанговий насос 2, розташований у циліндрі 3 штангового насосу 2 з утворенням надплунжерної 4 і підплунжерної 5 камер, плунжер 6, зв'язаний з колоною насосних штанг 7 через шток 8, зливний кульковий клапан 9 прямої дії, розміщений у підплунжерній 5 камері і який зв'язує останню з позатрубним простором свердловини, а також усмоктувальний 10 і нагнітальний кульковий 11 клапани. Циліндр 3 постачений ніпелем 12, що має посадковий нижній 13 і напрямний верхній 14 бурти, і сполучену з ними циліндричну центральну частину меншого діаметра, причому нагнітальний 11 клапан розташований на рівні центральної частини ніпеля. Нагнітальний 11 клапан разом з ніпелем утворюють пристрій, який відтинає стовп рідини, що перекачується, від надплунжерного простору. Установка працює таким чином. Наземний привід (на фіг. не показаний) за допомогою колони насосних штанг 7 через шток 8 приводить у зворотно-поступальний рух плунжер 6 штангового насоса 2. При ході плунжера 6 нагору відбувається нагнітання свердловинної рідини з надплунжерної 4 камери через кульковий нагнітальний клапан 11 у порожнину колони насосних труб 1. При цьому зливний 9 кульковий клапан прямої дії перекривається й у підплунжерній 5 камері створюється розрядження. Нагнітальний 11 клапан кулькового типу з великим прорізним перерізом забезпечує зменшення опору потоку рідини при нагнітанні. При ході плунжера 6 униз відбувається усмоктування свердловинної рідини через усмоктувальний 10 клапан у надплунжерну 4 камеру циліндра 3 штангового насосу 2. У цей період нагнітальний клапан 11 з ніпелем 12 відтинає стовп рідини в колоні насосних труб 1 від надплунжерної камери 4. Опускання плунжера 6 відбувається не тільки за рахунок ваги штанг 7, але і за рахунок сили, обумовленої розрядженням, створеним у підплунжерній камері 5, що знижує витрати на тертя. Конструктивні особливості виготовлення насосу забезпечують зменшення опору потоку рідини в самому насосі, покращання умов роботи плунжерного вузла, відсутність "зависання", обриву штанг, плунжера і штоку. 2 40472 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
