Інтраоральна кольорова відеокамера – “дентал-м”

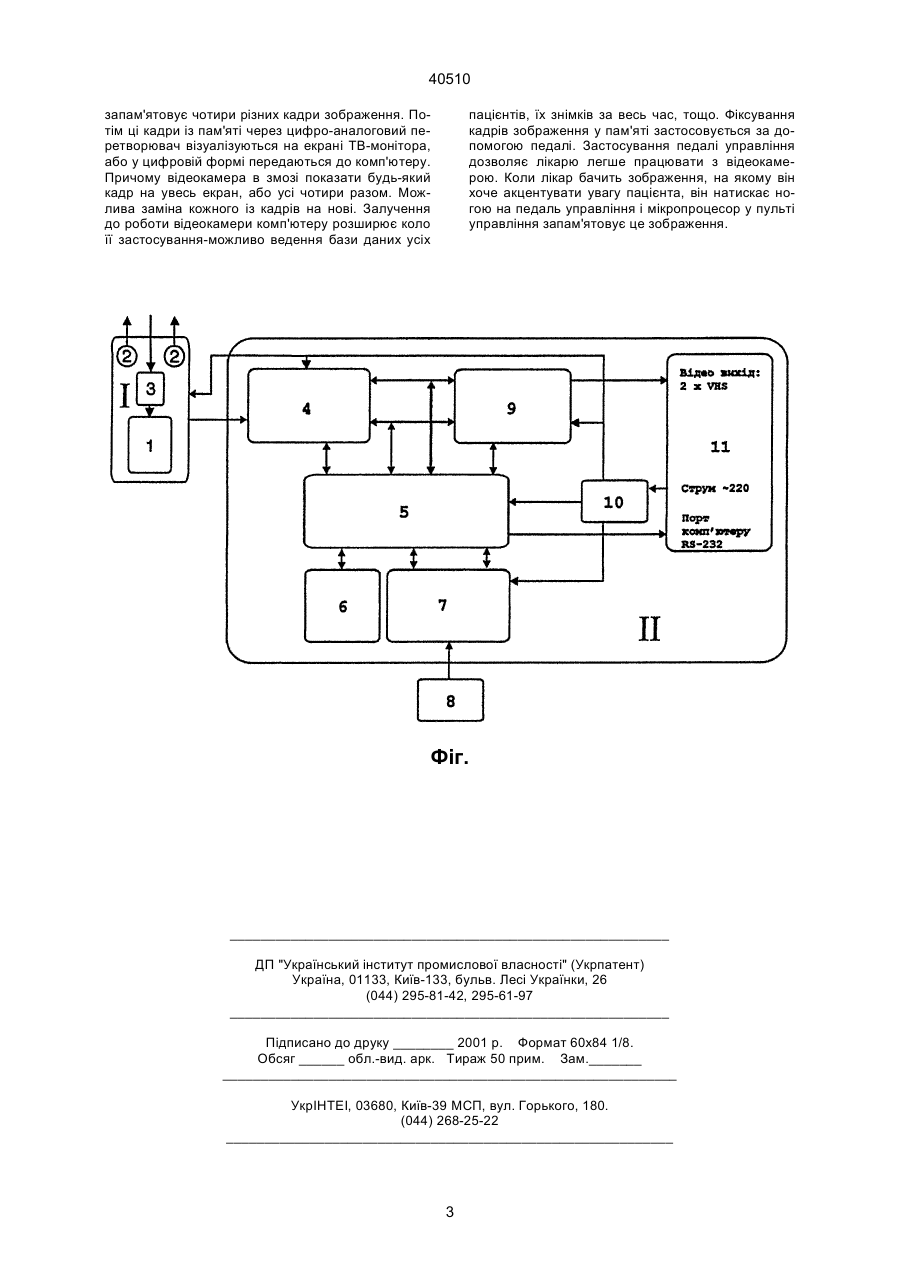

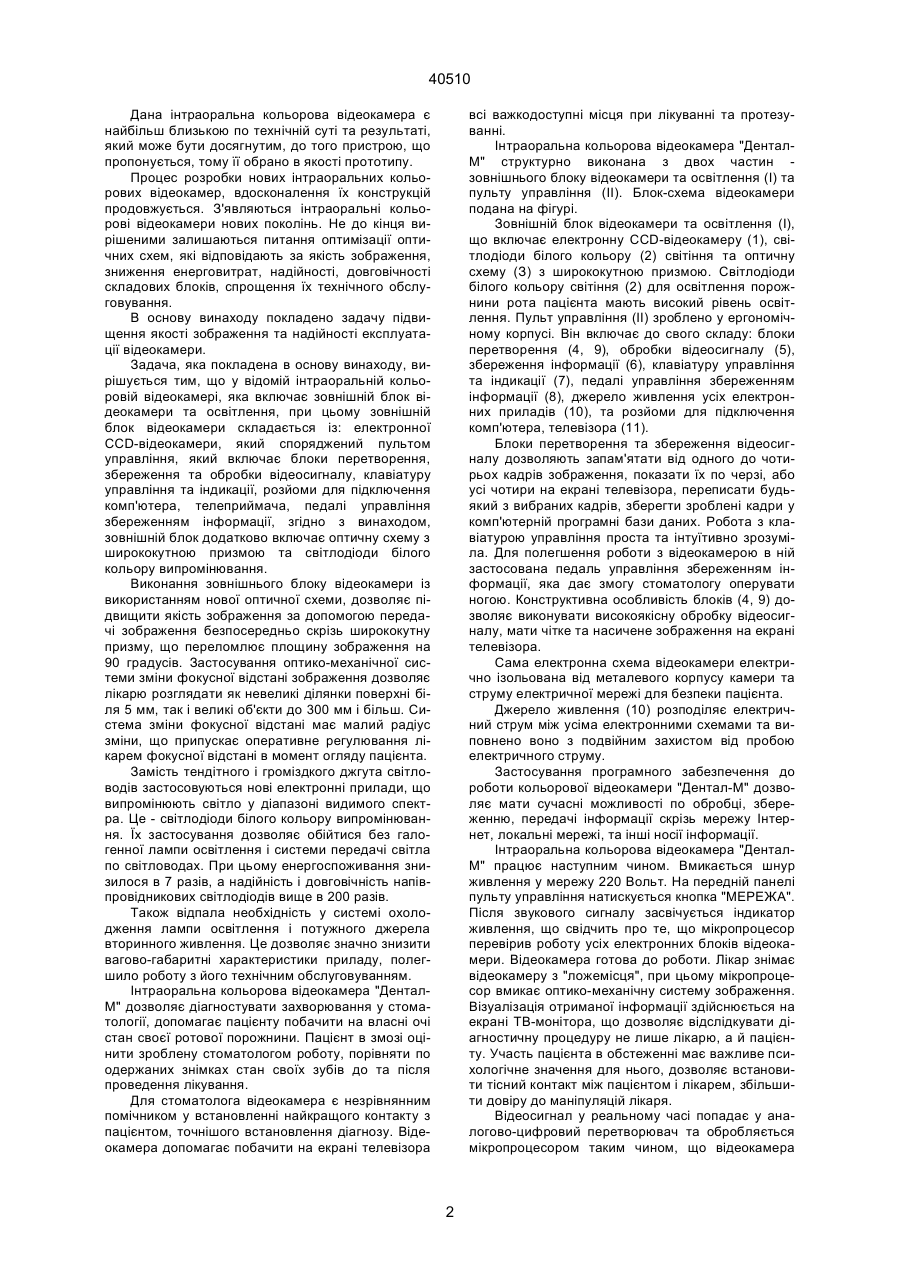

Інтраоральна кольорова відеокамера, яка включає зовнішній блок камери та освітлення, який складається з електронної CCD-відеокамери, 40510 Дана інтраоральна кольорова відеокамера є найбільш близькою по технічній суті та результаті, який може бути досягнутим, до того пристрою, що пропонується, тому її обрано в якості прототипу. Процес розробки нових інтраоральних кольорових відеокамер, вдосконалення їх конструкцій продовжується. З'являються інтраоральні кольорові відеокамери нових поколінь. Не до кінця вирішеними залишаються питання оптимізації оптичних схем, які відповідають за якість зображення, зниження енерговитрат, надійності, довговічності складових блоків, спрощення їх технічного обслуговування. В основу винаходу покладено задачу підвищення якості зображення та надійності експлуатації відеокамери. Задача, яка покладена в основу винаходу, вирішується тим, що у відомій інтраоральній кольоровій відеокамері, яка включає зовнішній блок відеокамери та освітлення, при цьому зовнішній блок відеокамери складається із: електронної CCD-відеокамери, який споряджений пультом управління, який включає блоки перетворення, збереження та обробки відеосигналу, клавіатуру управління та індикації, розйоми для підключення комп'ютера, телеприймача, педалі управління збереженням інформації, згідно з винаходом, зовнішній блок додатково включає оптичну схему з ширококутною призмою та світлодіоди білого кольору випромінювання. Виконання зовнішнього блоку відеокамери із використанням нової оптичної схеми, дозволяє підвищити якість зображення за допомогою передачі зображення безпосередньо скрізь ширококутну призму, що переломлює площину зображення на 90 градусів. Застосування оптико-механічної системи зміни фокусної відстані зображення дозволяє лікарю розглядати як невеликі ділянки поверхні біля 5 мм, так і великі об'єкти до 300 мм і більш. Система зміни фокусної відстані має малий радіус зміни, що припускає оперативне регулювання лікарем фокусної відстані в момент огляду пацієнта. Замість тендітного і громіздкого джгута світловодів застосовуються нові електронні прилади, що випромінюють світло у діапазоні видимого спектра. Це - світлодіоди білого кольору випромінювання. Їх застосування дозволяє обійтися без галогенної лампи освітлення і системи передачі світла по світловодах. При цьому енергоспоживання знизилося в 7 разів, а надійність і довговічність напівпровідникових світлодіодів вище в 200 разів. Також відпала необхідність у системі охолодження лампи освітлення і потужного джерела вторинного живлення. Це дозволяє значно знизити вагово-габаритні характеристики приладу, полегшило роботу з його технічним обслуговуванням. Інтраоральна кольорова відеокамера "ДенталМ" дозволяє діагностувати захворювання у стоматології, допомагає пацієнту побачити на власні очі стан своєї ротової порожнини. Пацієнт в змозі оцінити зроблену стоматологом роботу, порівняти по одержаних знімках стан своїх зубів до та після проведення лікування. Для стоматолога відеокамера є незрівнянним помічником у встановленні найкращого контакту з пацієнтом, точнішого встановлення діагнозу. Відеокамера допомагає побачити на екрані телевізора всі важкодоступні місця при лікуванні та протезуванні. Інтраоральна кольорова відеокамера "ДенталМ" структурно виконана з двох частин зовнішнього блоку відеокамери та освітлення (І) та пульту управління (ІІ). Блок-схема відеокамери подана на фігурі. Зовнішній блок відеокамери та освітлення (І), що включає електронну CCD-відеокамеру (1), світлодіоди білого кольору (2) світіння та оптичну схему (З) з ширококутною призмою. Світлодіоди білого кольору світіння (2) для освітлення порожнини рота пацієнта мають високий рівень освітлення. Пульт управління (ІІ) зроблено у ергономічному корпусі. Він включає до свого складу: блоки перетворення (4, 9), обробки відеосигналу (5), збереження інформації (6), клавіатуру управління та індикації (7), педалі управління збереженням інформації (8), джерело живлення усіх електронних приладів (10), та розйоми для підключення комп'ютера, телевізора (11). Блоки перетворення та збереження відеосигналу дозволяють запам'ятати від одного до чотирьох кадрів зображення, показати їх по черзі, або усі чотири на екрані телевізора, переписати будьякий з вибраних кадрів, зберегти зроблені кадри у комп'ютерній програмні бази даних. Робота з клавіатурою управління проста та інтуїтивно зрозуміла. Для полегшення роботи з відеокамерою в ній застосована педаль управління збереженням інформації, яка дає змогу стоматологу оперувати ногою. Конструктивна особливість блоків (4, 9) дозволяє виконувати високоякісну обробку відеосигналу, мати чітке та насичене зображення на екрані телевізора. Сама електронна схема відеокамери електрично ізольована від металевого корпусу камери та струму електричної мережі для безпеки пацієнта. Джерело живлення (10) розподіляє електричний струм між усіма електронними схемами та виповнено воно з подвійним захистом від пробою електричного струму. Застосування програмного забезпечення до роботи кольорової відеокамери "Дентал-М" дозволяє мати сучасні можливості по обробці, збереженню, передачі інформації скрізь мережу Інтернет, локальні мережі, та інші носії інформації. Інтраоральна кольорова відеокамера "ДенталМ" працює наступним чином. Вмикається шнур живлення у мережу 220 Вольт. На передній панелі пульту управління натискується кнопка "МЕРЕЖА". Після звукового сигналу засвічується індикатор живлення, що свідчить про те, що мікропроцесор перевірив роботу усіх електронних блоків відеокамери. Відеокамера готова до роботи. Лікар знімає відеокамеру з "ложемісця", при цьому мікропроцесор вмикає оптико-механічну систему зображення. Візуалізація отриманої інформації здійснюється на екрані ТВ-монітора, що дозволяє відслідкувати діагностичну процедуру не лише лікарю, а й пацієнту. Участь пацієнта в обстеженні має важливе психологічне значення для нього, дозволяє встановити тісний контакт між пацієнтом і лікарем, збільшити довіру до маніпуляцій лікаря. Відеосигнал у реальному часі попадає у аналогово-цифровий перетворювач та обробляється мікропроцесором таким чином, що відеокамера 2 40510 запам'ятовує чотири різних кадри зображення. Потім ці кадри із пам'яті через цифро-аналоговий перетворювач візуалізуються на екрані ТВ-монітора, або у цифровій формі передаються до комп'ютеру. Причому відеокамера в змозі показати будь-який кадр на увесь екран, або усі чотири разом. Можлива заміна кожного із кадрів на нові. Залучення до роботи відеокамери комп'ютеру розширює коло її застосування-можливо ведення бази даних усіх пацієнтів, їх знімків за весь час, тощо. Фіксування кадрів зображення у пам'яті застосовується за допомогою педалі. Застосування педалі управління дозволяє лікарю легше працювати з відеокамерою. Коли лікар бачить зображення, на якому він хоче акцентувати увагу пацієнта, він натискає ногою на педаль управління і мікропроцесор у пульті управління запам'ятовує це зображення. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
