Завантажити PDF файл.

Формула / Реферат

Комплексна мікролігатура для одержання дрібнозернистої сталі, що містить алюміній, титан, бор, кальцій і рідкісноземельні метали (РЗМ), яка відрізняється тим, що вона додатково містить карбамід при наступному співвідношенні інгредієнтів, мас. %:

бор

3-5

кальцій

15-20

РЗМ

15-20

титан

20-30

карбамід

15-20

алюміній

решта.

Текст

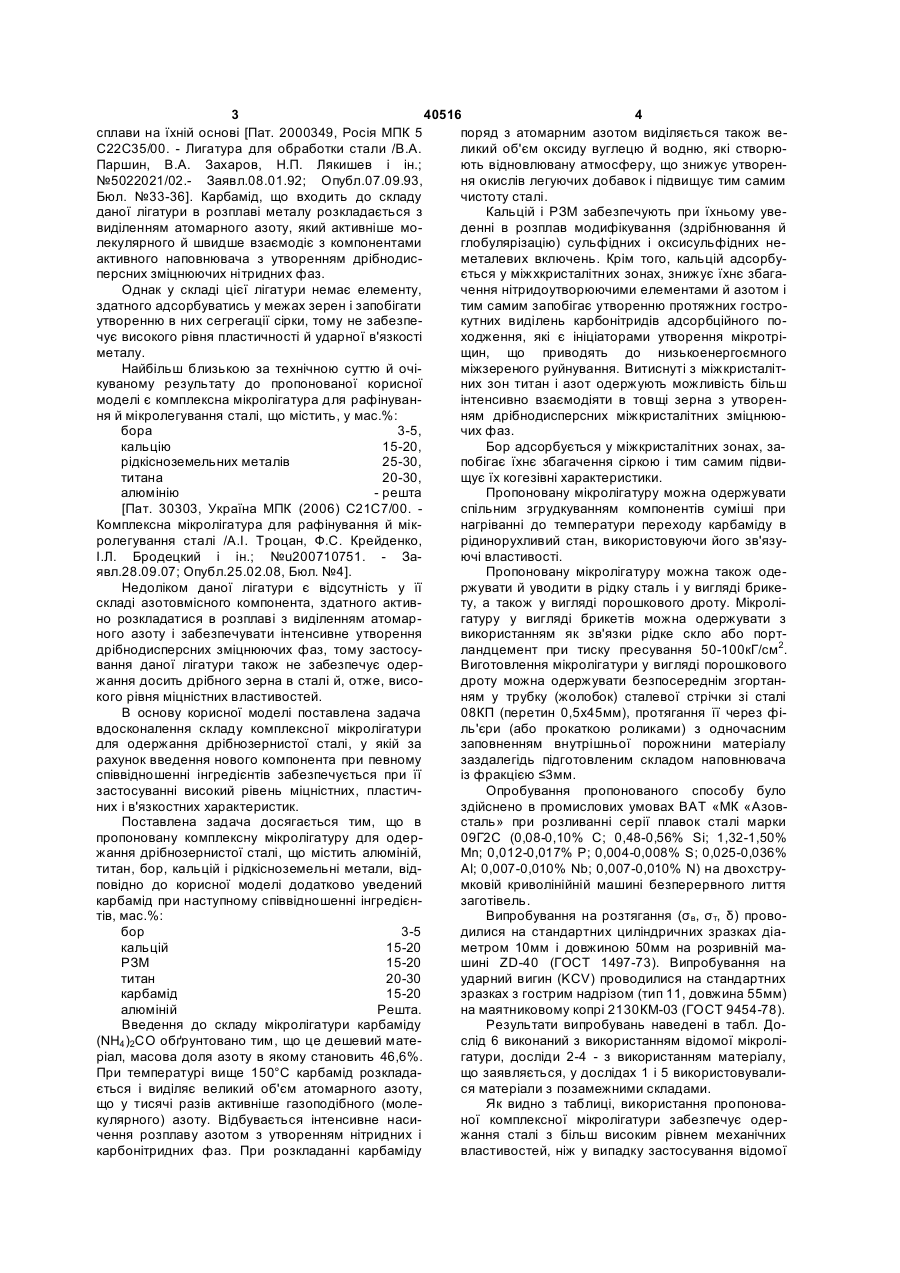

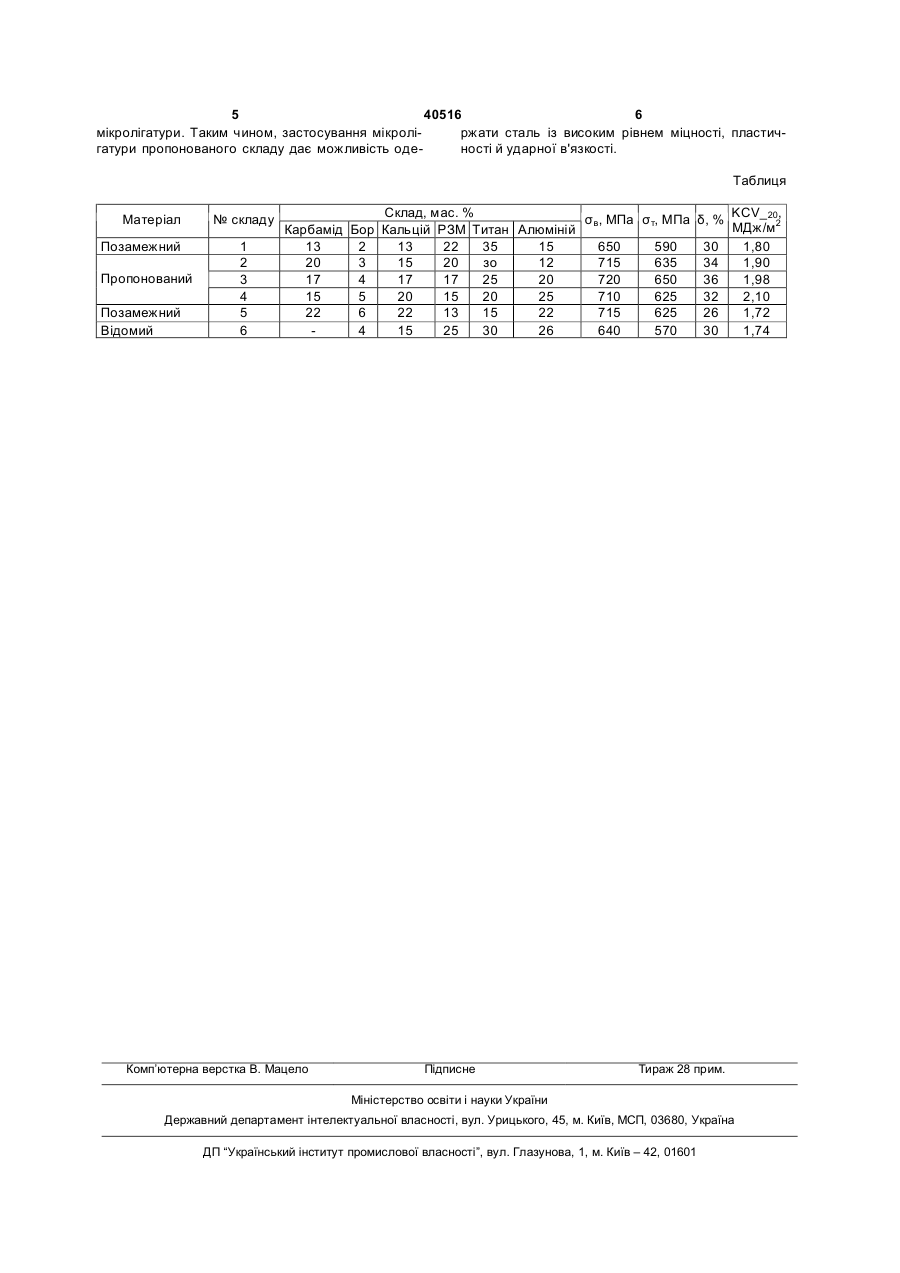

Комплексна мікролігатура для одержання дрібнозернистої сталі, що містить алюміній, титан, бор, кальцій і рідкісноземельні метали (РЗМ), яка відрізняється тим, що вона додатково містить карбамід при наступному співвідношенні інгредієнтів, мас. %: бор 3-5 кальцій 15-20 РЗМ 15-20 титан 20-30 карбамід 15-20 алюміній решта. (19) (21) u200813701 (22) 27.11.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ФІРСТОВ СЕРГІЙ ОЛЕКСІЙОВИЧ, UA, ВОЛОШИН В'ЯЧЕСЛАВ СТЕПАНОВИЧ, UA, ТРОЦАН АНАТОЛІЙ ІВАНОВИЧ, UA, КРЕЙДЕНКО ФІРА СЕМЕНІВНА, UA, БРОДЕЦЬКИЙ ІГОР ЛЕОНІДОВИЧ, UA, БЄЛОВ БОРИС ФЕДОРОВИЧ, UA, АЛЕКСАНДРОВ ВАЛЕРІЙ ДМИТРОВИЧ, UA, КОВУРА ОЛЕКСАНДР БОРИСОВИЧ, UA, ЗІНЧЕНКО ЮРІЙ АНАТОЛІЙОВИЧ, UA, ІСАЄВ ОЛЕГ БОРИСОВИЧ, UA (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA, ІНСТИТУТ ПРОБЛЕМ МАТЕ 3 40516 4 сплави на їхній основі [Пат. 2000349, Росія МПК 5 поряд з атомарним азотом виділяється також веС22С35/00. - Лигатура для обработки стали /В.А. ликий об'єм оксиду вуглецю й водню, які створюПаршин, В.А. Захаров, Н.П. Лякишев і ін.; ють відновлювану атмосферу, що знижує утворен№5022021/02.- Заявл.08.01.92; Опубл.07.09.93, ня окислів легуючих добавок і підвищує тим самим Бюл. №33-36]. Карбамід, що входить до складу чистоту сталі. даної лігатури в розплаві металу розкладається з Кальцій і РЗМ забезпечують при їхньому увевиділенням атомарного азоту, який активніше моденні в розплав модифікування (здрібнювання й лекулярного й швидше взаємодіє з компонентами глобулярізацію) сульфідних і оксисульфідних неактивного наповнювача з утворенням дрібнодисметалевих включень. Крім того, кальцій адсорбуперсних зміцнюючих нітридних фаз. ється у міжхкристалітних зонах, знижує їхнє збагаОднак у складі цієї лігатури немає елементу, чення нітридоутворюючими елементами й азотом і здатного адсорбуватись у межах зерен і запобігати тим самим запобігає утворенню протяжних гостроутворенню в них сегрегації сірки, тому не забезпекутних виділень карбонітридів адсорбційного почує високого рівня пластичності й ударної в'язкості ходження, які є ініціаторами утворення мікротріметалу. щин, що приводять до низькоенергоємного Найбільш близькою за технічною суттю й очіміжзереного руйнування. Витиснуті з міжкристаліткуваному результату до пропонованої корисної них зон титан і азот одержують можливість більш моделі є комплексна мікролігатура для рафінуванінтенсивно взаємодіяти в товщі зерна з утворення й мікролегування сталі, що містить, у мас.%: ням дрібнодисперсних міжкристалітних зміцнююбора 3-5, чих фаз. кальцію 15-20, Бор адсорбується у міжкристалітних зонах, зарідкісноземельних металів 25-30, побігає їхнє збагачення сіркою і тим самим підвититана 20-30, щує їх когезівні характеристики. алюмінію - решта Пропоновану мікролігатуру можна одержувати [Пат. 30303, Україна МПК (2006) С21С7/00. спільним згрудкуванням компонентів суміші при Комплексна мікролігатура для рафінування й мікнагріванні до температури переходу карбаміду в ролегування сталі /А.І. Троцан, Ф.С. Крейденко, рідинорухливий стан, використовуючи його зв'язуІ.Л. Бродецкий і ін.; №u200710751. - Заючі властивості. явл.28.09.07; Опубл.25.02.08, Бюл. №4]. Пропоновану мікролігатуру можна також одеНедоліком даної лігатури є відсутність у її ржувати й уводити в рідку сталь і у вигляді брикескладі азотовмісного компонента, здатного активту, а також у вигляді порошкового дроту. Мікроліно розкладатися в розплаві з виділенням атомаргатуру у вигляді брикетів можна одержувати з ного азоту і забезпечувати інтенсивне утворення використанням як зв'язки рідке скло або портдрібнодисперсних зміцнюючих фаз, тому застосуландцемент при тиску пресування 50-100кГ/см2. вання даної лігатури також не забезпечує одерВиготовлення мікролігатури у вигляді порошкового жання досить дрібного зерна в сталі й, отже, висодроту можна одержувати безпосереднім згортанкого рівня міцністних властивостей. ням у трубку (жолобок) сталевої стрічки зі сталі В основу корисної моделі поставлена задача 08КП (перетин 0,5x45мм), протягання її через фівдосконалення складу комплексної мікролігатури ль'єри (або прокаткою роликами) з одночасним для одержання дрібнозернистої сталі, у якій за заповненням внутрішньої порожнини матеріалу рахунок введення нового компонента при певному заздалегідь підготовленим складом наповнювача співвідношенні інгредієнтів забезпечується при її із фракцією ≤3мм. застосуванні високий рівень міцністних, пластичОпробування пропонованого способу було них і в'язкостних характеристик. здійснено в промислових умовах ВАТ «МК «АзовПоставлена задача досягається тим, що в сталь» при розливанні серії плавок сталі марки пропоновану комплексну мікролігатуру для одер09Г2С (0,08-0,10% С; 0,48-0,56% Si; 1,32-1,50% жання дрібнозернистої сталі, що містить алюміній, Мn; 0,012-0,017% Р; 0,004-0,008% S; 0,025-0,036% титан, бор, кальцій і рідкісноземельні метали, відAl; 0,007-0,010% Nb; 0,007-0,010% N) на двохструповідно до корисної моделі додатково уведений мковій криволінійній машині безперервного лиття карбамід при наступному співвідношенні інгредієнзаготівель. тів, мас.%: Випробування на розтягання (σв, σт, δ) проводилися на стандартних циліндричних зразках діабор 3-5 метром 10мм і довжиною 50мм на розривній макальцій 15-20 РЗМ 15-20 шині ZD-40 (ГОСТ 1497-73). Випробування на титан 20-30 ударний вигин (KCV) проводилися на стандартних зразках з гострим надрізом (тип 11, довжина 55мм) карбамід 15-20 на маятниковому копрі 2130КМ-03 (ГОСТ 9454-78). алюміній Решта. Результати випробувань наведені в табл. ДоВведення до складу мікролігатури карбаміду слід 6 виконаний з використанням відомої мікролі(NH4 )2CO обґрунтовано тим, що це дешевий матегатури, досліди 2-4 - з використанням матеріалу, ріал, масова доля азоту в якому становить 46,6%. що заявляється, у дослідах 1 і 5 використовувалиПри температурі вище 150°С карбамід розкладася матеріали з позамежними складами. ється і виділяє великий об'єм атомарного азоту, Як видно з таблиці, використання пропоноващо у тисячі разів активніше газоподібного (моленої комплексної мікролігатури забезпечує одеркулярного) азоту. Відбувається інтенсивне насижання сталі з більш високим рівнем механічних чення розплаву азотом з утворенням нітридних і властивостей, ніж у випадку застосування відомої карбонітридних фаз. При розкладанні карбаміду 5 40516 6 мікролігатури. Таким чином, застосування мікроліржати сталь із високим рівнем міцності, пластичгатури пропонованого складу дає можливість оденості й ударної в'язкості. Таблиця Матеріал Позамежний Пропонований Позамежний Відомий № складу 1 2 3 4 5 6 Склад, мас. % σв, МПа σт, МПа Карбамід Бор Кальцій РЗМ Титан Алюміній 13 2 13 22 35 15 650 590 20 3 15 20 зо 12 715 635 17 4 17 17 25 20 720 650 15 5 20 15 20 25 710 625 22 6 22 13 15 22 715 625 4 15 25 30 26 640 570 Комп’ютерна верстка В. Мацело Підписне δ, % 30 34 36 32 26 30 KCV_20, МДж/м2 1,80 1,90 1,98 2,10 1,72 1,74 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Complex micro-addition alloy for obtaining of fine steel

Автори англійською

Firstov Serhii Oleksiiovych, Voloshyn Viacheslav Stepanovych, Trotsan Anatolii Ivanovych, Kreidenko Fira Semenivna, Brodetskyi Ihor Leonidovych, Belov Borys Fedorovych, Aleksandrov Valerii Dmytrovych, Kovura Oleksandr Borysovych, Zinchenko Yurii Anatoliiovych, Isaev Oleh Borysovych

Назва патенту російською

Комплексная микролигатура для получения мелкозернистой стали

Автори російською

Фирстов Сергей Алексеевич, Волошин Вячеслав Степанович, Троцан Анатолий Иванович, Крейденко Фира Семеновна, Бродецкий Игорь Леонидович, Белов Борис Федорович, Александров Валерий Дмитриевич, Ковура Александр Борисович, Зинченко Юрий Анатольевич, Исаев Олег Борисович

МПК / Мітки

МПК: C21C 7/00

Мітки: мікролігатура, комплексна, сталі, одержання, дрібнозернистої

Код посилання

<a href="https://ua.patents.su/3-40516-kompleksna-mikroligatura-dlya-oderzhannya-dribnozernisto-stali.html" target="_blank" rel="follow" title="База патентів України">Комплексна мікролігатура для одержання дрібнозернистої сталі</a>

Подібні патенти
