Металевий профіль з листового матеріалу

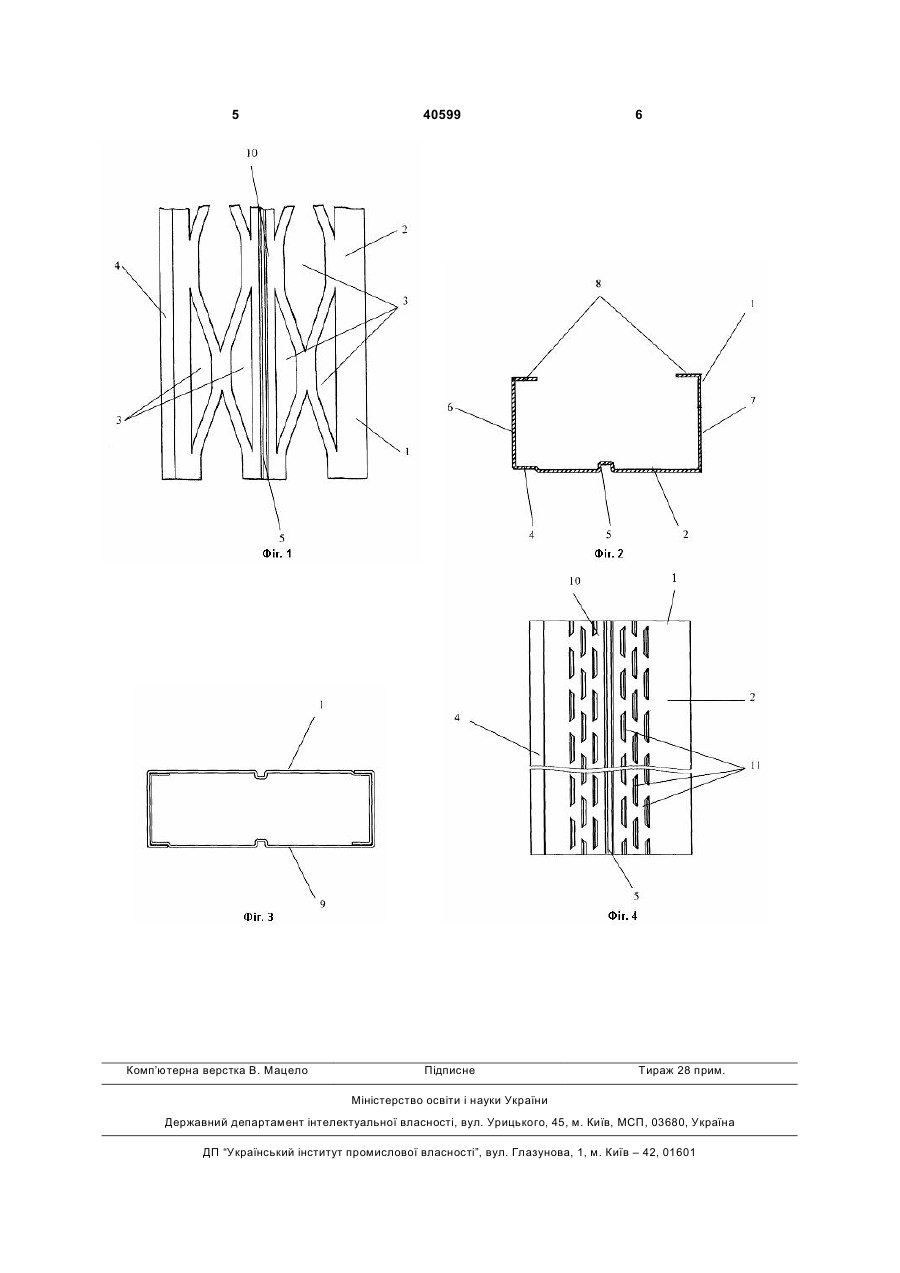

1. Металевий профіль з листового матеріалу, який виконано у формі швелера, що має стінку та полиці, на краях полиць виконані відгини, які спрямовані один до одного, на стінці виконані декілька рядів отворів, який відрізняється тим, що 3 40599 4 стінці швелеру декілька рядів отворів. При цьому Металевий профіль з листового матеріалу 1 стінка профілю становиться сітчастою структурою і (Фіг.1, 2) виконаний у формі швелера П-подібної термоопір такого профілю збільшується у декілька форми, що має стінку 2 та полиці 6 і 7. На полицях разів. Приклад такого профілю показано у патенті виконані відгини 8, які спрямовані один до одного. US 5551135 [B21D 31/04, опубл. 03.09.1996], проНа стінці швелеру виконані отвори 3, які розташофіль виконаний у форми швелера П-подібної фовані двома повздовжніми зонами симетрично до рми, який має стінку та дві полиці, крім того на повздовжньої зони суцільного металу 10. У покраях полиць виконані відгини, які спрямовані один вздовжній зоні суцільного металу уздовж повздовдо одного. жньої вісі швелеру виконаний жолобок 5. Недоліком такого профілю у випадках необНа лівому краї стінки, що прилягає до однієї з хідності застосування профілю із значною шириполиць, виконаний повздовжній загин 4. Загин виною стінки профілю є його невелика міцність у конаний у вигляді смуги, що має ширину приблизпорівнянні із міцністю профілю, що має стінку із но рівну до ширини відгинів, а глибина загину присуцільного металу, крім того наявність відгинів не близно у два рази більша за товщину листового дозволяє складати із двох однакових профілів матеріалу, з якого виготовлено металевий прокоробчастий будівельний елемент. філь. При цьому при виготовленні профілю обов'яВідомий металевий профіль [SU 364177, Е04С зковою є умова однаковості відстані між стінкою 5/06, опубл. 25.12.1972], який має форму швелеру швелеру та обома відгинами - це необхідне для із стінкою та полицями, у стінці виконані отвори можливості складення з двох суміжних профілів таким чином, що стінка має сітчасту структуру, і коробчастого елементу для конструкцій стелажів полиці мають відгини такої форми, що взаємодіабо будівельних конструкцій. ють із відгинами суміжного профілю. Недоліком За потреби на полицях швелеру можуть бути такої профілю у випадках необхідності застосувиконані отвори (не показані), які призначені для вання профілю із значною шириною стінки профіз'єднання профілів один до одного за допомогою лю є його невелика міцність у порівнянні із міцнісзвичайних кріпильних елементів. тю профілю, що має стінку із суцільного металу, Наявність на одному з країв стінки швелеру крім того ненадійність з'єднання суміжних профілів загину із вказаними параметрами дає можливість, при складенні коробчастого будівельного елеменза необхідності, легкого складення з двох однакоту. вих профілів 1 і 9 коробчастого елементу, приклад Задачею корисної моделі є створення металеякого показаний на Фіг.3. Суміжні однакові профілі вого профілю з листового матеріалу із більш висорозташовані при цьому певним чином один віднокими технічними характеристиками. сно одного - профілі укладаються один до одного Задача вирішується металевим профілем з так, що у кожного з профілів одна полиця є зовнілистового матеріалу, який виконано у формі швешньою стороною коробчастого елементу, а друга леру, що має стінку та полиці, на краях полиць полиця знаходиться усередині, при цьому для ковиконані відгини, які спрямовані один до одного, жного профілю один із відгинів просторово розтана стінці виконані декілька рядів отворів, які розшований суміжно до загину на стінці іншого профіташовані двома повздовжніми зонами, між якими лю. Наявність отворів у полицях дозволяє у знаходиться повздовжня зона суцільного металу, в випадку складення з профілів коробчастого елезоні суцільного металу уздовж повздовжньої вісі менту, за необхідності, надійно з'єднувати суміжні швелеру виконаний жолобок, а на одному краї профілі між собою за допомогою звичайно застостінки виконаний повздовжній загин у вигляді смусовуваних кріпильних елементів (наприклад, болги, ширина якої приблизно рівна до ширини відгитів). нів, і глибина загину приблизно у два рази більша Як показали дослідження, наявність повздовза товщину листового матеріалу, при цьому віджньої зони суцільного металу між двома повздовстань між стінкою швелеру та відгинами є однакожніми зонами отворів підвищує міцність металевовою. го профілю у порівнянні із профілем, що має стінку Крім того, у полицях виконані отвори. із суцільною сітчастою структурою, принаймні на Технічний результат, який досягається корис15 відсотків, при цьому коефіцієнт термопору зменою моделлю: підвищення міцності металевого ншується приблизно лише на 5 відсотків. Наявпрофілю, особливо значний ефект підвищення ність повздовжнього жолобка дозволяє зменшити міцності відмічається у випадках профілю із значнапруженість металу у профілі у поперечному наною шириною стінки; можливість складення з двох прямку, яка виникає у металі профілю через темпрофілів коробчастого елементу для застосування пературні перепади. у конструкціях стелажів та будівельних конструкціМеталевий профіль виготовляють на звичайях, підвищення надійності з'єднання суміжних ному обладнанні, приклад такого виготовлення та профілів при складенні коробчастого елементу. обладнання, яке при цьому застосовують, показаПриклад виконання корисної моделі показано ний, наприклад, у патенті US 5551135. На Фіг.4 на Фіг.1-4. Фіг.1 - вид спереду металевого профілю показаний вид металевого профілю на етапі, коли з листового матеріалу. Фіг.2 - вид зверху металена профілі вже зроблено загин, жолобок та прорізі вого профілю з листового матеріалу. Фіг.3 - вид 11, і який далі піде на технологічну операцію по зверху будівельної конструкції, що складається з розтягуванню профілю у поперечному до повздодвох однакових металевих профілів. вжньої вісі профілю напрямку з отриманням готоФіг.4 - вид спереду металевого профілю з лисвого виробу. тового матеріалу на одному з етапів виготовлення. Даний приклад лише ілюструє корисну модель, але не обмежує її. 5 Комп’ютерна верстка В. Мацело 40599 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
