Розпушувач вороху картоплезбиральної машини

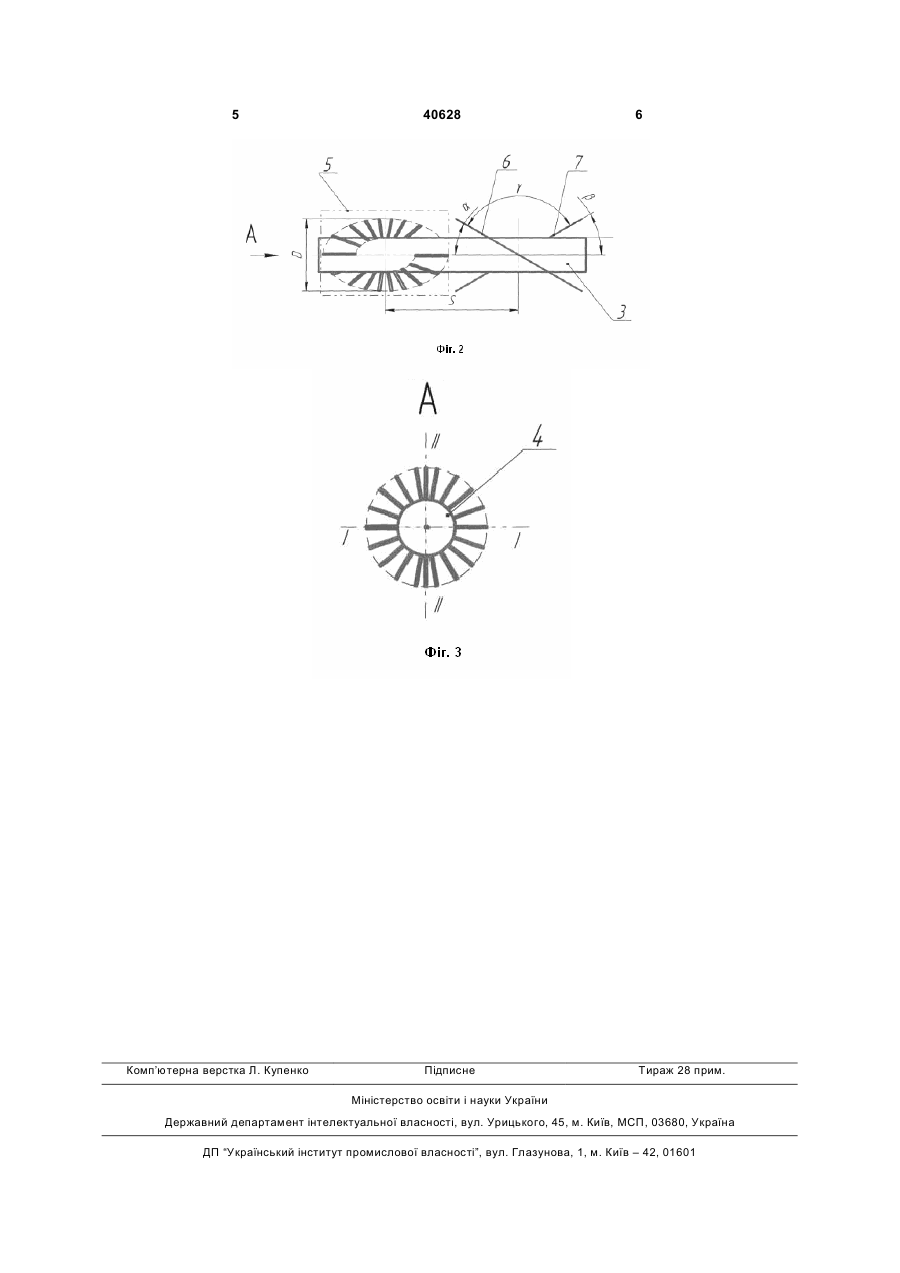

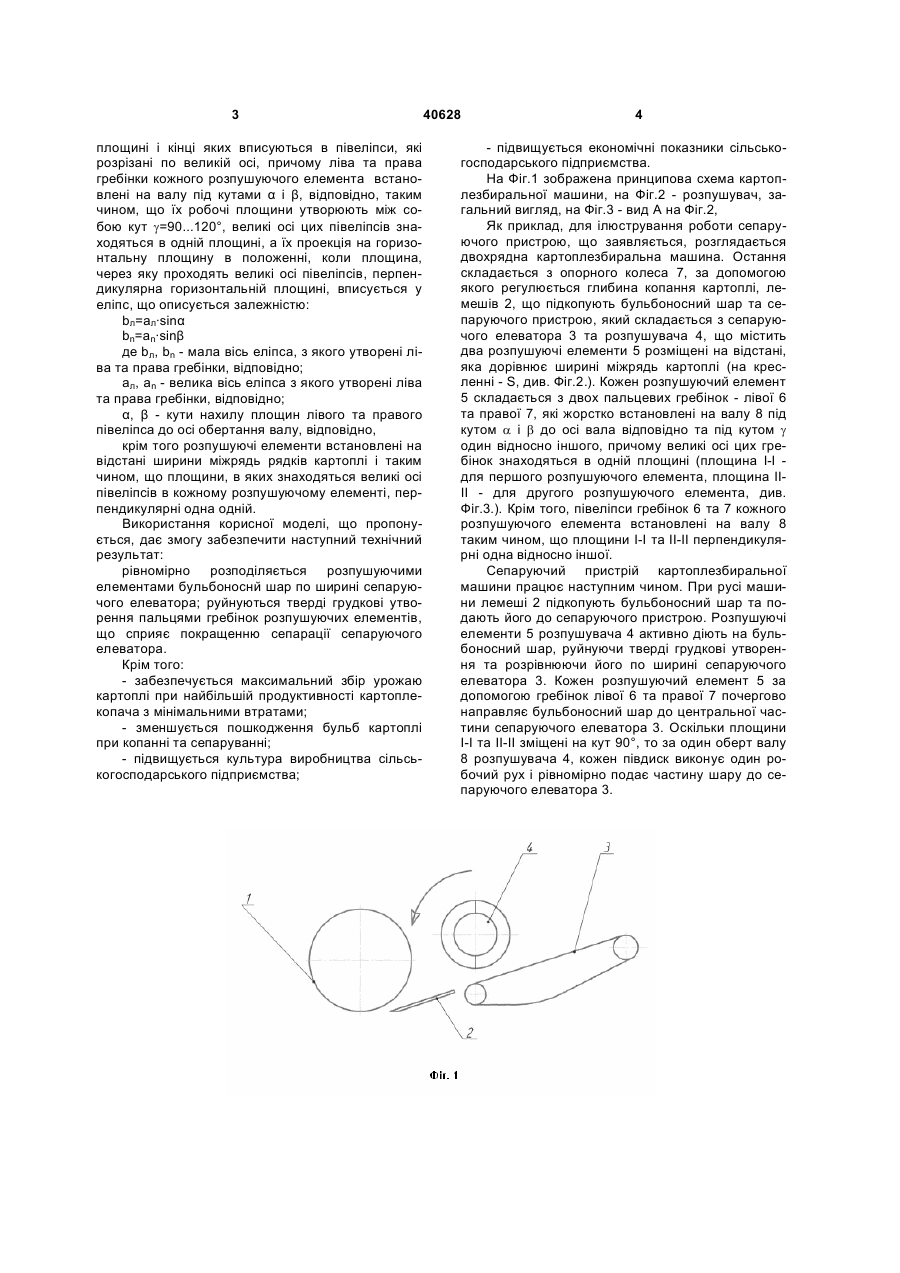

1. Розпушувач вороху картоплезбиральної машини у вигляді розміщеного поперечно напрямку руху вала з розпушуючими елементами еліпсоподібної форми, встановленими під кутом до осі його обертання і під різними кутами один до одного, який відрізняється тим, що кожний розпушуючий елемент виконаний у вигляді двох пальцевих гребінок - лівої та правої, пальці кожної з яких знаходяться в одній площині і кінці яких вписуються в півеліпси, які розрізані по великій осі, причому ліва та права гребінки кожного розпушуючого елемента встановлені на валу під кутами α і β, відповідно, таким чином, що їх робочі площини утворюють між собою кут γ=90...120°, великі осі цих півеліпсів U 2 (19) 1 3 площині і кінці яких вписуються в півеліпси, які розрізані по великій осі, причому ліва та права гребінки кожного розпушуючого елемента встановлені на валу під кутами α і β, відповідно, таким чином, що їх робочі площини утворюють між собою кут g=90...120°, великі осі цих півеліпсів знаходяться в одній площині, а їх проекція на горизонтальну площину в положенні, коли площина, через яку проходять великі осі півеліпсів, перпендикулярна горизонтальній площині, вписується у еліпс, що описується залежністю: bл=ал·sinα bn=аn·sinβ де bл, bn - мала вісь еліпса, з якого утворені ліва та права гребінки, відповідно; ал, аn - велика вісь еліпса з якого утворені ліва та права гребінки, відповідно; α, β - кути нахилу площин лівого та правого півеліпса до осі обертання валу, відповідно, крім того розпушуючі елементи встановлені на відстані ширини міжрядь рядків картоплі і таким чином, що площини, в яких знаходяться великі осі півеліпсів в кожному розпушуючому елементі, перпендикулярні одна одній. Використання корисної моделі, що пропонується, дає змогу забезпечити наступний технічний результат: рівномірно розподіляється розпушуючими елементами бульбоноснй шар по ширині сепаруючого елеватора; руйнуються тверді грудкові утворення пальцями гребінок розпушуючих елементів, що сприяє покращенню сепарації сепаруючого елеватора. Крім того: - забезпечується максимальний збір урожаю картоплі при найбільшій продуктивності картоплекопача з мінімальними втратами; - зменшується пошкодження бульб картоплі при копанні та сепаруванні; - підвищується культура виробництва сільськогосподарського підприємства; 40628 4 - підвищується економічні показники сільськогосподарського підприємства. На Фіг.1 зображена принципова схема картоплезбиральної машини, на Фіг.2 - розпушувач, загальний вигляд, на Фіг.3 - вид А на Фіг.2, Як приклад, для ілюстрування роботи сепаруючого пристрою, що заявляється, розглядається двохрядна картоплезбиральна машина. Остання складається з опорного колеса 7, за допомогою якого регулюється глибина копання картоплі, лемешів 2, що підкопують бульбоносний шар та сепаруючого пристрою, який складається з сепаруючого елеватора 3 та розпушувача 4, що містить два розпушуючі елементи 5 розміщені на відстані, яка дорівнює ширині міжрядь картоплі (на кресленні - S, див. Фіг.2.). Кожен розпушуючий елемент 5 складається з двох пальцевих гребінок - лівої 6 та правої 7, які жорстко встановлені на валу 8 під кутом a і b до осі вала відповідно та під кутом g один відносно іншого, причому великі осі цих гребінок знаходяться в одній площині (площина I-I для першого розпушуючого елемента, площина IIII - для другого розпушуючого елемента, див. Фіг.3.). Крім того, півеліпси гребінок 6 та 7 кожного розпушуючого елемента встановлені на валу 8 таким чином, що площини I-I та II-II перпендикулярні одна відносно іншої. Сепаруючий пристрій картоплезбиральної машини працює наступним чином. При русі машини лемеші 2 підкопують бульбоносний шар та подають його до сепаруючого пристрою. Розпушуючі елементи 5 розпушувача 4 активно діють на бульбоносний шар, руйнуючи тверді грудкові утворення та розрівнюючи його по ширині сепаруючого елеватора 3. Кожен розпушуючий елемент 5 за допомогою гребінок лівої 6 та правої 7 почергово направляє бульбоносний шар до центральної частини сепаруючого елеватора 3. Оскільки площини I-I та II-II зміщені на кут 90°, то за один оберт валу 8 розпушувача 4, кожен півдиск виконує один робочий рух і рівномірно подає частину шару до сепаруючого елеватора 3. 5 Комп’ютерна верстка Л. Купенко 40628 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
