Сепаруючий пристрій картоплезбиральної машини

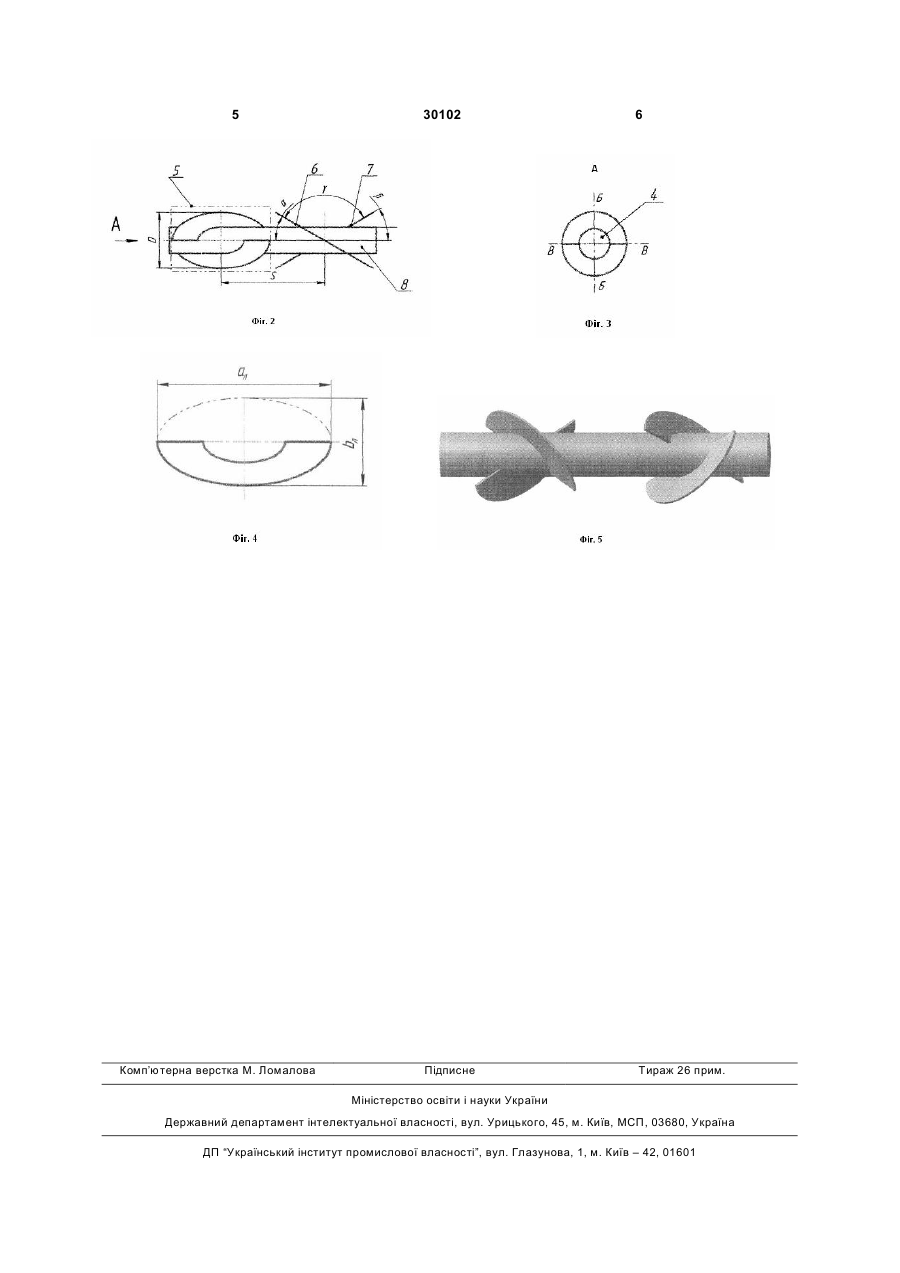

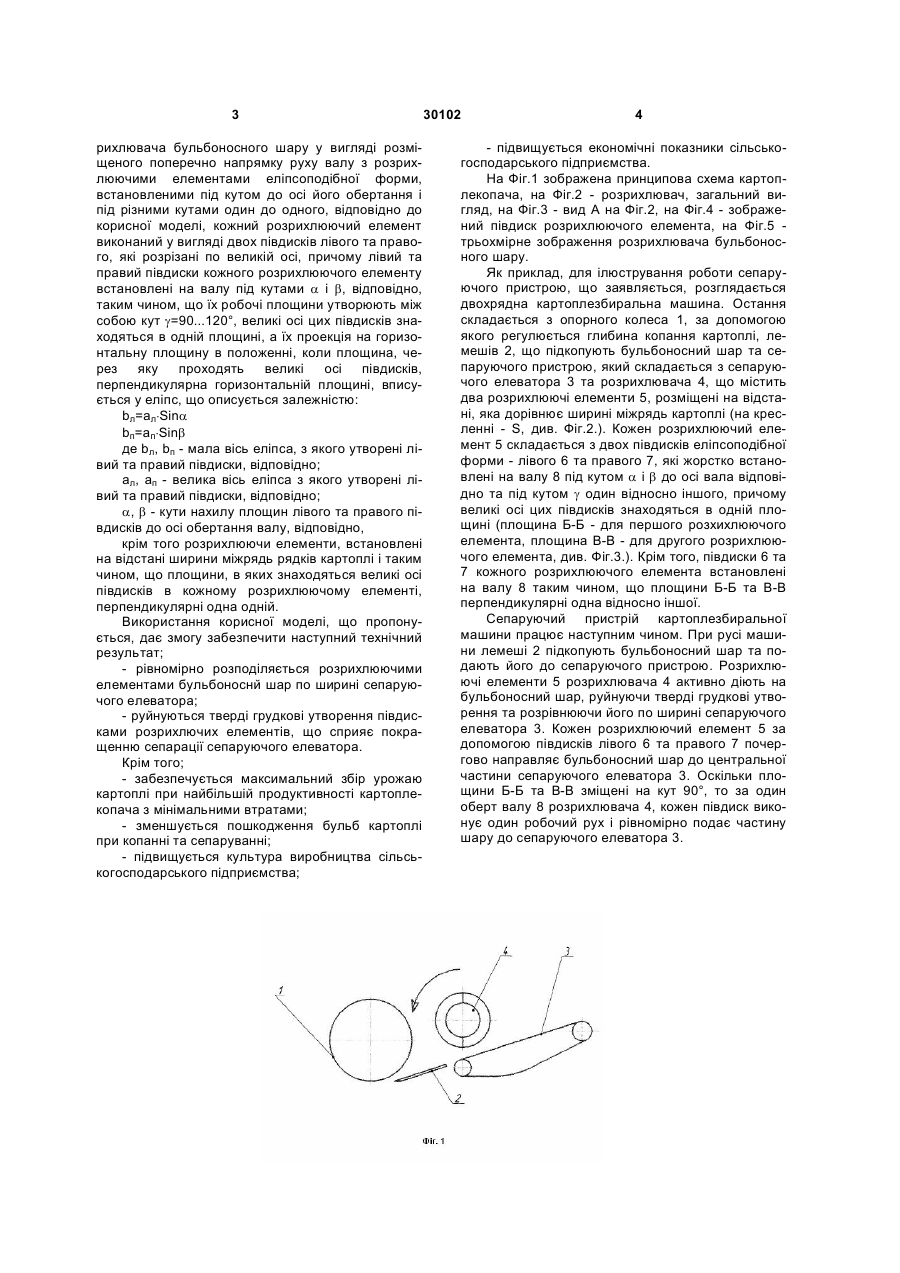

1. Сепаруючий пристрій картоплезбиральної машини, що складається з сепаруючого елеватора та розпушувача бульбоносного шару у вигляді розміщеного поперечно напрямку руху вала з розпушуючими елементами еліпсоподібної форми, встановленими під кутом до осі його обертання і під різними кутами один до одного, який відрізняється тим, що кожний розпушуючий елемент виконаний у вигляді двох півдисків - лівого та правого, які розрізані по великій осі, причому лівий та правий півдиски кожного розпушуючого елемента встановлені на валу під кутами a і b, відповідно таким чином, що їх робочі площини утворюють між собою кут g=90...120°, великі осі цих півдисків знаходяться в одній площині, а їх проекція на горизонтальну площину в положенні, коли площина, через яку проходять великі осі півдисків, U 2 (19) 1 3 рихлювача бульбоносного шару у вигляді розміщеного поперечно напрямку руху валу з розрихлюючими елементами еліпсоподібної форми, встановленими під кутом до осі його обертання і під різними кутами один до одного, відповідно до корисної моделі, кожний розрихлюючий елемент виконаний у вигляді двох півдисків лівого та правого, які розрізані по великій осі, причому лівий та правий півдиски кожного розрихлюючого елементу встановлені на валу під кутами a і b, відповідно, таким чином, що їх робочі площини утворюють між собою кут g=90...120°, великі осі цих півдисків знаходяться в одній площині, а їх проекція на горизонтальну площину в положенні, коли площина, через яку проходять великі осі півдисків, перпендикулярна горизонтальній площині, вписується у еліпс, що описується залежністю: bл=ал×Sina bп=ап×Sinb де bл, bп - мала вісь еліпса, з якого утворені лівий та правий півдиски, відповідно; ал, ап - велика вісь еліпса з якого утворені лівий та правий півдиски, відповідно; a, b - кути нахилу площин лівого та правого півдисків до осі обертання валу, відповідно, крім того розрихлюючи елементи, встановлені на відстані ширини міжрядь рядків картоплі і таким чином, що площини, в яких знаходяться великі осі півдисків в кожному розрихлюючому елементі, перпендикулярні одна одній. Використання корисної моделі, що пропонується, дає змогу забезпечити наступний технічний результат; - рівномірно розподіляється розрихлюючими елементами бульбоноснй шар по ширині сепаруючого елеватора; - руйнуються тверді грудкові утворення півдисками розрихлючих елементів, що сприяє покращенню сепарації сепаруючого елеватора. Крім того; - забезпечується максимальний збір урожаю картоплі при найбільшій продуктивності картоплекопача з мінімальними втратами; - зменшується пошкодження бульб картоплі при копанні та сепаруванні; - підвищується культура виробництва сільськогосподарського підприємства; 30102 4 - підвищується економічні показники сільськогосподарського підприємства. На Фіг.1 зображена принципова схема картоплекопача, на Фіг.2 - розрихлювач, загальний вигляд, на Фіг.3 - вид А на Фіг.2, на Фіг.4 - зображений півдиск розрихлюючого елемента, на Фіг.5 трьохмірне зображення розрихлювача бульбоносного шару. Як приклад, для ілюстрування роботи сепаруючого пристрою, що заявляється, розглядається двохрядна картоплезбиральна машина. Остання складається з опорного колеса 1, за допомогою якого регулюється глибина копання картоплі, лемешів 2, що підкопують бульбоносний шар та сепаруючого пристрою, який складається з сепаруючого елеватора 3 та розрихлювача 4, що містить два розрихлюючі елементи 5, розміщені на відстані, яка дорівнює ширині міжрядь картоплі (на кресленні - S, див. Фіг.2.). Кожен розрихлюючий елемент 5 складається з двох півдисків еліпсоподібної форми - лівого 6 та правого 7, які жорстко встановлені на валу 8 під кутом a і b до осі вала відповідно та під кутом g один відносно іншого, причому великі осі цих півдисків знаходяться в одній площині (площина Б-Б - для першого розхихлюючого елемента, площина В-В - для другого розрихлюючого елемента, див. Фіг.3.). Крім того, півдиски 6 та 7 кожного розрихлюючого елемента встановлені на валу 8 таким чином, що площини Б-Б та В-В перпендикулярні одна відносно іншої. Сепаруючий пристрій картоплезбиральної машини працює наступним чином. При русі машини лемеші 2 підкопують бульбоносний шар та подають його до сепаруючого пристрою. Розрихлюючі елементи 5 розрихлювача 4 активно діють на бульбоносний шар, руйнуючи тверді грудкові утворення та розрівнюючи його по ширині сепаруючого елеватора 3. Кожен розрихлюючий елемент 5 за допомогою півдисків лівого 6 та правого 7 почергово направляє бульбоносний шар до центральної частини сепаруючого елеватора 3. Оскільки площини Б-Б та В-В зміщені на кут 90°, то за один оберт валу 8 розрихлювача 4, кожен півдиск виконує один робочий рух і рівномірно подає частину шару до сепаруючого елеватора 3. 5 Комп’ютерна верстка М. Ломалова 30102 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
