Машина для вібраційного миття коренебульбоплодів

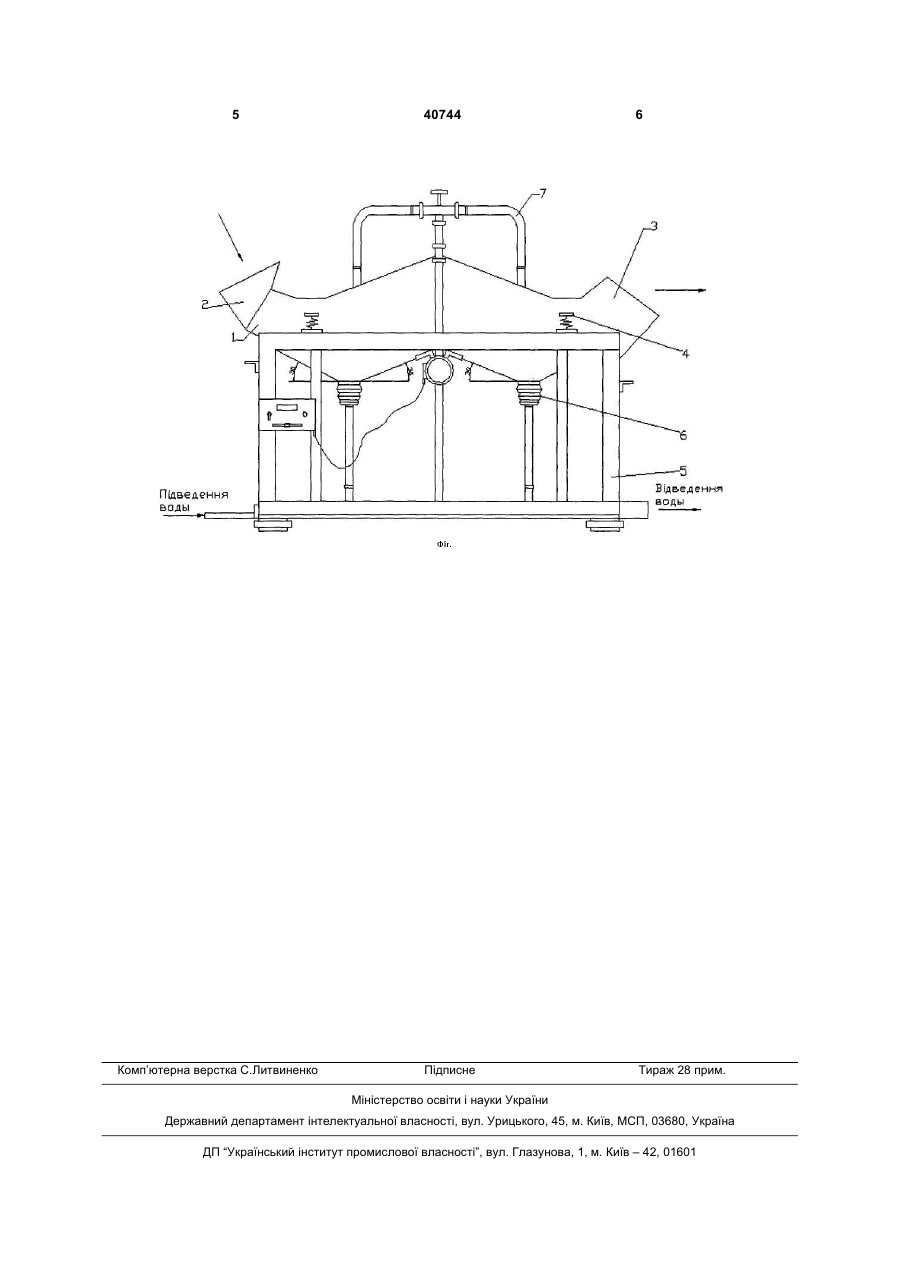

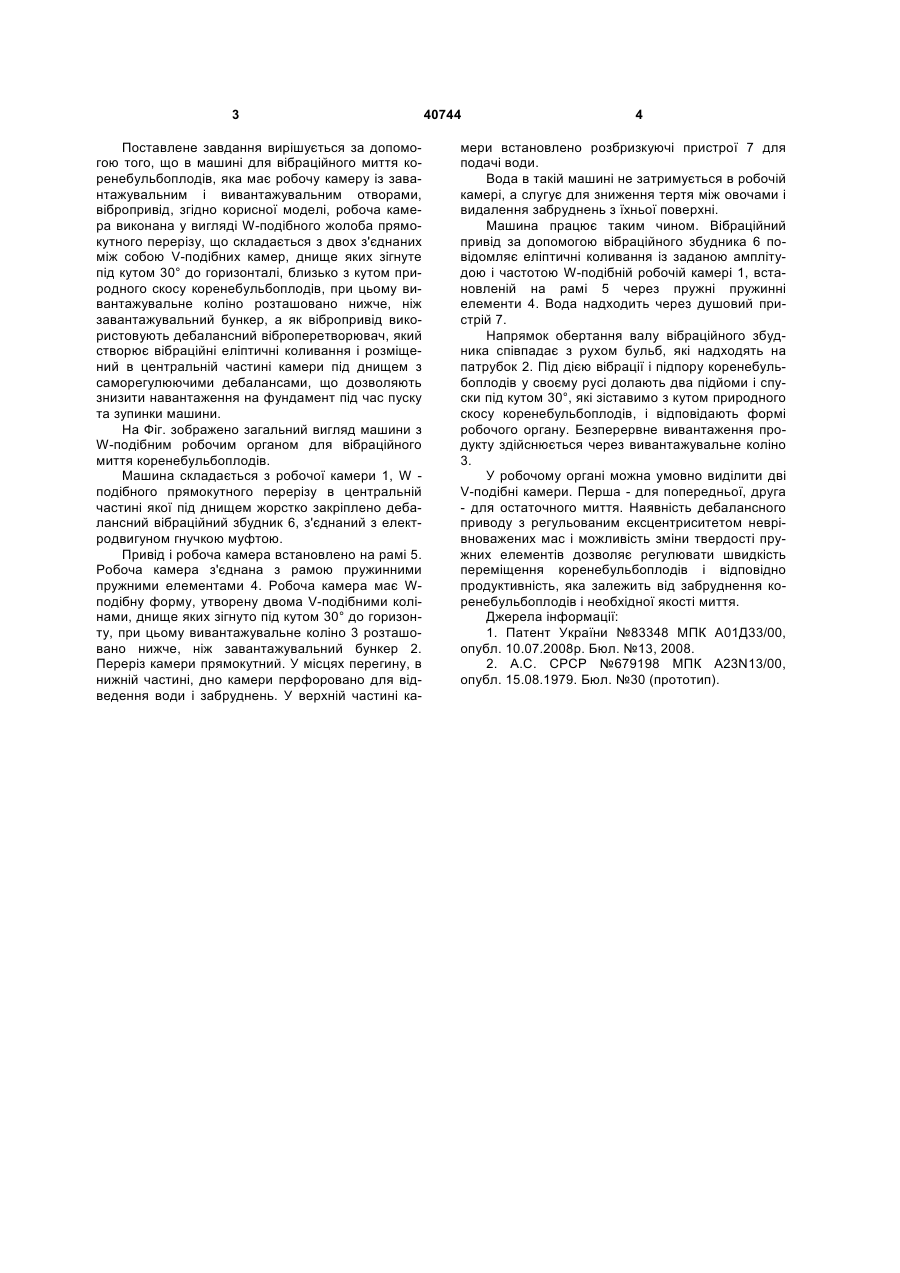

1. Машина для вібраційного миття коренебульбоплодів, яка містить робочу камеру із завантажувальним і вивантажувальним отворами, вібраційний привід, яка відрізняється тим, що робоча камера виконана у вигляді W-подібного жолоба прямокутного перерізу, який складається з двох з'єднаних між собою V-подібних камер, днище яких зігнуте під кутом 30 до горизонталі, близько зіста 3 Поставлене завдання вирішується за допомогою того, що в машині для вібраційного миття коренебульбоплодів, яка має робочу камеру із завантажувальним і вивантажувальним отворами, вібропривід, згідно корисної моделі, робоча камера виконана у вигляді W-подібного жолоба прямокутного перерізу, що складається з двох з'єднаних між собою V-подібних камер, днище яких зігнуте під кутом 30° до горизонталі, близько з кутом природного скосу коренебульбоплодів, при цьому вивантажувальне коліно розташовано нижче, ніж завантажувальний бункер, а як вібропривід використовують дебалансний віброперетворювач, який створює вібраційні еліптичні коливання і розміщений в центральній частині камери під днищем з саморегулюючими дебалансами, що дозволяють знизити навантаження на фундамент під час пуску та зупинки машини. На Фіг. зображено загальний вигляд машини з W-подібним робочим органом для вібраційного миття коренебульбоплодів. Машина складається з робочої камери 1, W подібного прямокутного перерізу в центральній частині якої під днищем жорстко закріплено дебалансний вібраційний збудник 6, з'єднаний з електродвигуном гнучкою муфтою. Привід і робоча камера встановлено на рамі 5. Робоча камера з'єднана з рамою пружинними пружними елементами 4. Робоча камера має Wподібну форму, утворену двома V-подібними колінами, днище яких зігнуто під кутом 30° до горизонту, при цьому вивантажувальне коліно 3 розташовано нижче, ніж завантажувальний бункер 2. Переріз камери прямокутний. У місцях перегину, в нижній частині, дно камери перфоровано для відведення води і забруднень. У верхній частині ка 40744 4 мери встановлено розбризкуючі пристрої 7 для подачі води. Вода в такій машині не затримується в робочій камері, а слугує для зниження тертя між овочами і видалення забруднень з їхньої поверхні. Машина працює таким чином. Вібраційний привід за допомогою вібраційного збудника 6 повідомляє еліптичні коливання із заданою амплітудою і частотою W-подібній робочій камері 1, встановленій на рамі 5 через пружні пружинні елементи 4. Вода надходить через душовий пристрій 7. Напрямок обертання валу вібраційного збудника співпадає з рухом бульб, які надходять на патрубок 2. Під дією вібрації і підпору коренебульбоплодів у своєму русі долають два підйоми і спуски під кутом 30°, які зіставимо з кутом природного скосу коренебульбоплодів, і відповідають формі робочого органу. Безперервне вивантаження продукту здійснюється через вивантажувальне коліно 3. У робочому органі можна умовно виділити дві V-подібні камери. Перша - для попередньої, друга - для остаточного миття. Наявність дебалансного приводу з регульованим ексцентриситетом неврівноважених мас і можливість зміни твердості пружних елементів дозволяє регулювати швидкість переміщення коренебульбоплодів і відповідно продуктивність, яка залежить від забруднення коренебульбоплодів і необхідної якості миття. Джерела інформації: 1. Патент України №83348 МПК А01Д33/00, опубл. 10.07.2008р. Бюл. №13, 2008. 2. А.С. СРСР №679198 МПК A23N13/00, опубл. 15.08.1979. Бюл. №30 (прототип). 5 Комп’ютерна верстка C.Литвиненко 40744 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
