Спосіб оцінки пошкодженості поверхні тріщинами термовтоми

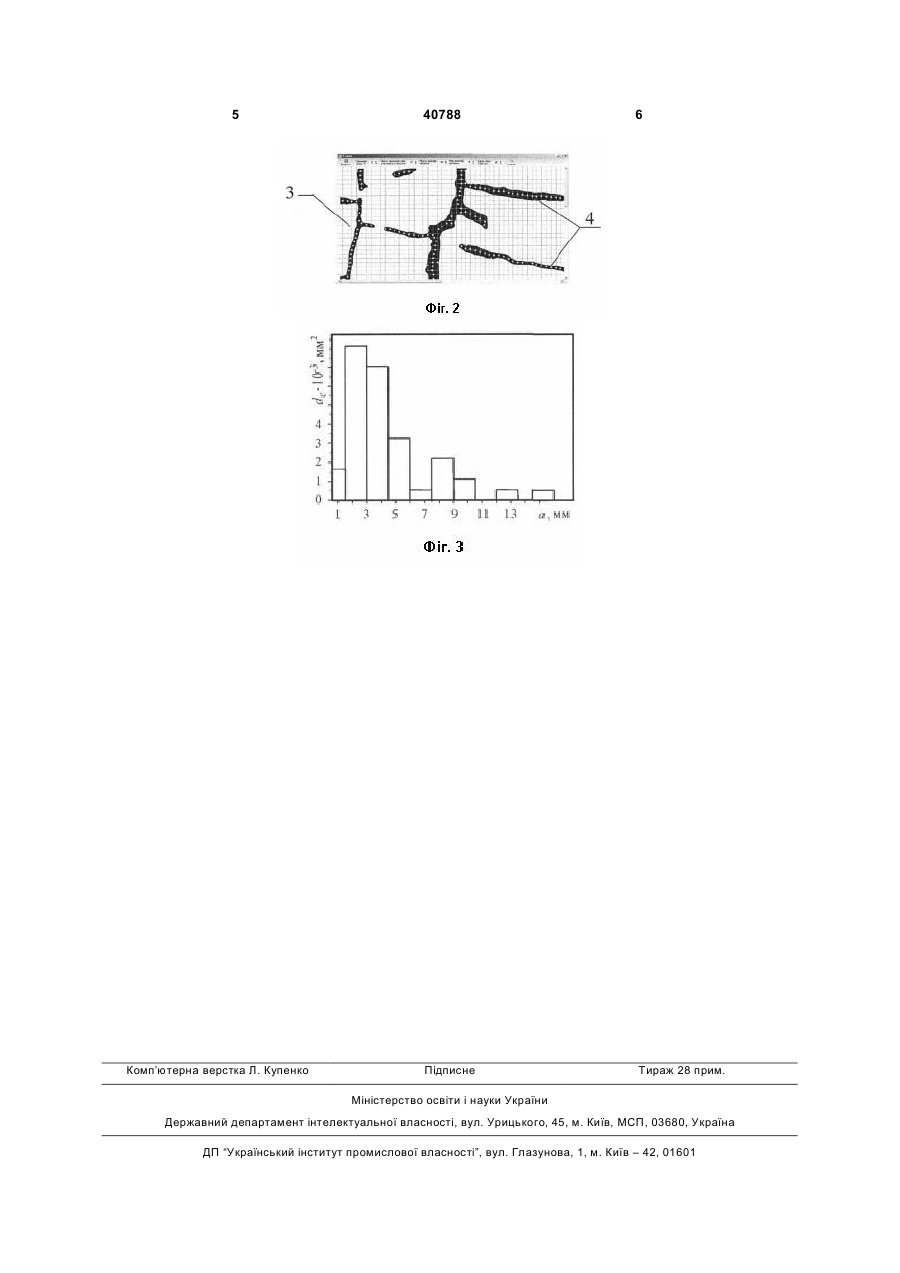

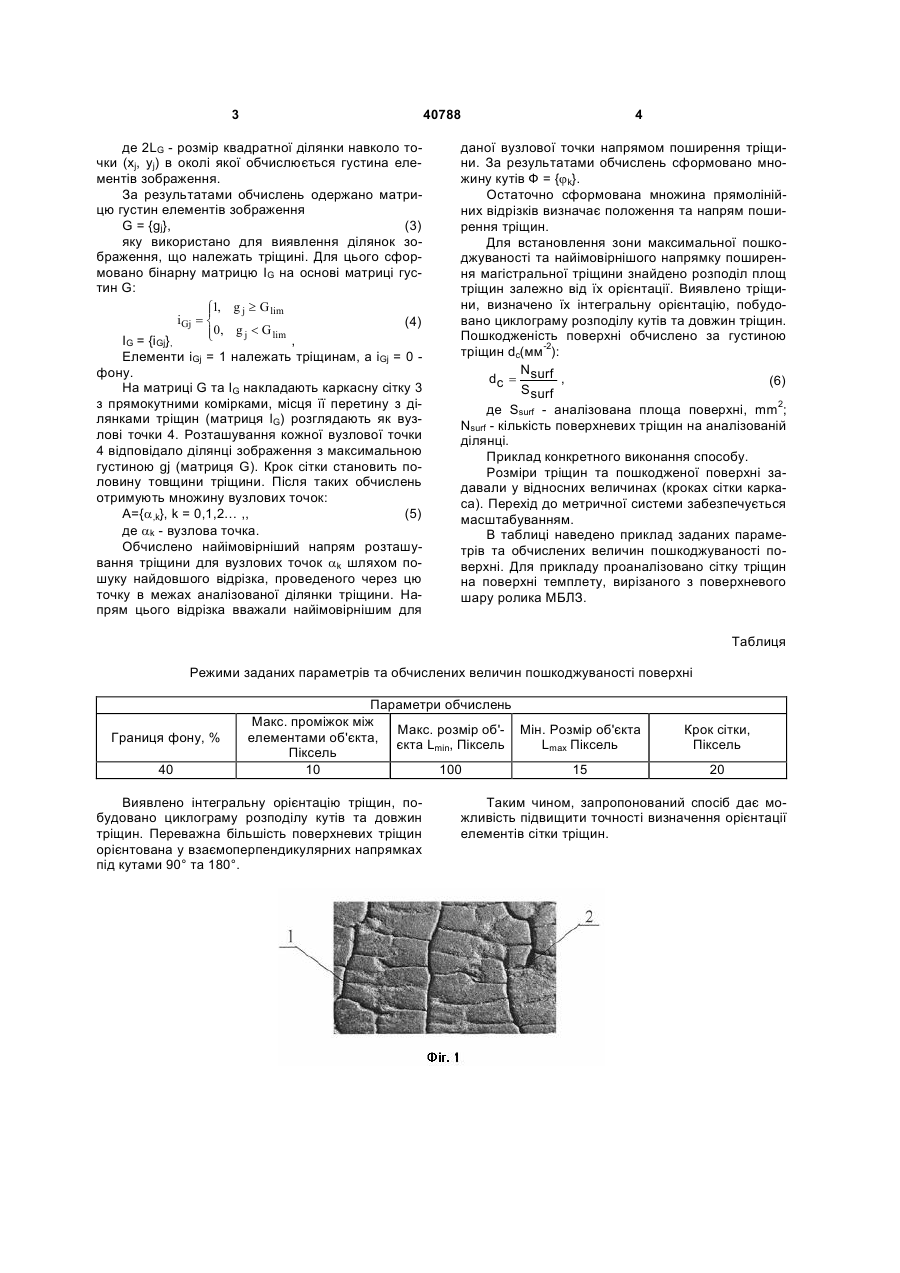

Спосіб оцінки пошкодженості поверхні тріщинами термовтоми, при якому пошкоджену поверхню фотографують, зображення вводять в комп'ютер, ідентифікують тріщини на зображенні, здійснюють визначення розподілу нормованої площі тріщин, який відрізняється тим, що як бази вимірювань використовують ділянку поверхні прямокутної форми, накладають на неї каркасну сітку з прямокутними комірками кроком, який становить половину товщини тріщини. (19) (21) u200813510 (22) 24.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) МАРУЩАК ПАВЛО ОРЕСТОВИЧ, UA, КОНОВАЛЕНКО ІГОР ВОЛОДИМИРОВИЧ, UA, БІЩАК РОМАН ТЕОДОРОВИЧ, UA (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ, UA 3 40788 де 2LG - розмір квадратної ділянки навколо точки (xj, yj) в околі якої обчислюється густина елементів зображення. За результатами обчислень одержано матрицю густин елементів зображення G = {gj}, (3) яку використано для виявлення ділянок зображення, що належать тріщині. Для цього сформовано бінарну матрицю IG на основі матриці густин G: ì1, g j ³ G lim ï iGj = í (4) ï0, g j < G lim î IG = {iGj}, , Елементи iGj = 1 належать тріщинам, a iGj = 0 фону. На матриці G та IG накладають каркасну сітку 3 з прямокутними комірками, місця її перетину з ділянками тріщин (матриця lG) розглядають як вузлові точки 4. Розташування кожної вузлової точки 4 відповідало ділянці зображення з максимальною густиною gj (матриця G). Крок сітки становить половину товщини тріщини. Після таких обчислень отримують множину вузлових точок: (5) A={a,k}, k = 0,1,2… ,, де ak - вузлова точка. Обчислено найімовірніший напрям розташування тріщини для вузлових точок ak шляхом пошуку найдовшого відрізка, проведеного через цю точку в межах аналізованої ділянки тріщини. Напрям цього відрізка вважали найімовірнішим для 4 даної вузлової точки напрямом поширення тріщини. За результатами обчислень сформовано множину кутів Ф = {jk}. Остаточно сформована множина прямолінійних відрізків визначає положення та напрям поширення тріщин. Для встановлення зони максимальної пошкоджуваності та найімовірнішого напрямку поширення магістральної тріщини знайдено розподіл площ тріщин залежно від їх орієнтації. Виявлено тріщини, визначено їх інтегральну орієнтацію, побудовано циклограму розподілу кутів та довжин тріщин. Пошкодженість поверхні обчислено за густиною тріщин dc(мм-2): N dc = surf , (6) Ssurf де Ssurf - аналізована площа поверхні, mm2; Nsurf - кількість поверхневих тріщин на аналізованій ділянці. Приклад конкретного виконання способу. Розміри тріщин та пошкодженої поверхні задавали у відносних величинах (кроках сітки каркаса). Перехід до метричної системи забезпечується масштабуванням. В таблиці наведено приклад заданих параметрів та обчислених величин пошкоджуваності поверхні. Для прикладу проаналізовано сітку тріщин на поверхні темплету, вирізаного з поверхневого шару ролика МБЛЗ. Таблиця Режими заданих параметрів та обчислених величин пошкоджуваності поверхні Границя фону, % 40 Параметри обчислень Макс. проміжок між Макс. розмір об'- Мін. Розмір об'єкта елементами об'єкта, єкта Lmin, Піксель Lmax Піксель Піксель 10 100 15 Виявлено інтегральну орієнтацію тріщин, побудовано циклограму розподілу кутів та довжин тріщин. Переважна більшість поверхневих тріщин орієнтована у взаємоперпендикулярних напрямках під кутами 90° та 180°. Крок сітки, Піксель 20 Таким чином, запропонований спосіб дає можливість підвищити точності визначення орієнтації елементів сітки тріщин. 5 Комп’ютерна верстка Л. Купенко 40788 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
