Ливарний сплав на основі алюмінію
Номер патенту: 40863
Опубліковано: 27.04.2009
Автори: Кулініч Андрій Альбертович, Горєлкін Денис Миколайович, Доній Олександр Миколайович, Котляр Сергій Миколайович
Формула / Реферат
Ливарний сплав на основі алюмінію, який містить цинк, магній, марганець, титан, залізо, мідь, берилій, цирконій, кремній, який відрізняється тим, що він містить компоненти, які вказані, при такому співвідношенні, мас. %:
цинк
3,5-4,5
магній
1,5-2
марганець
0,2-0,5
титан
0,1-0,2
залізо
до 0,5
мідь
до 0,2
берилій
до 0,1
цирконій
до 0,1
кремній
до 0,3
алюміній
решта.
Текст

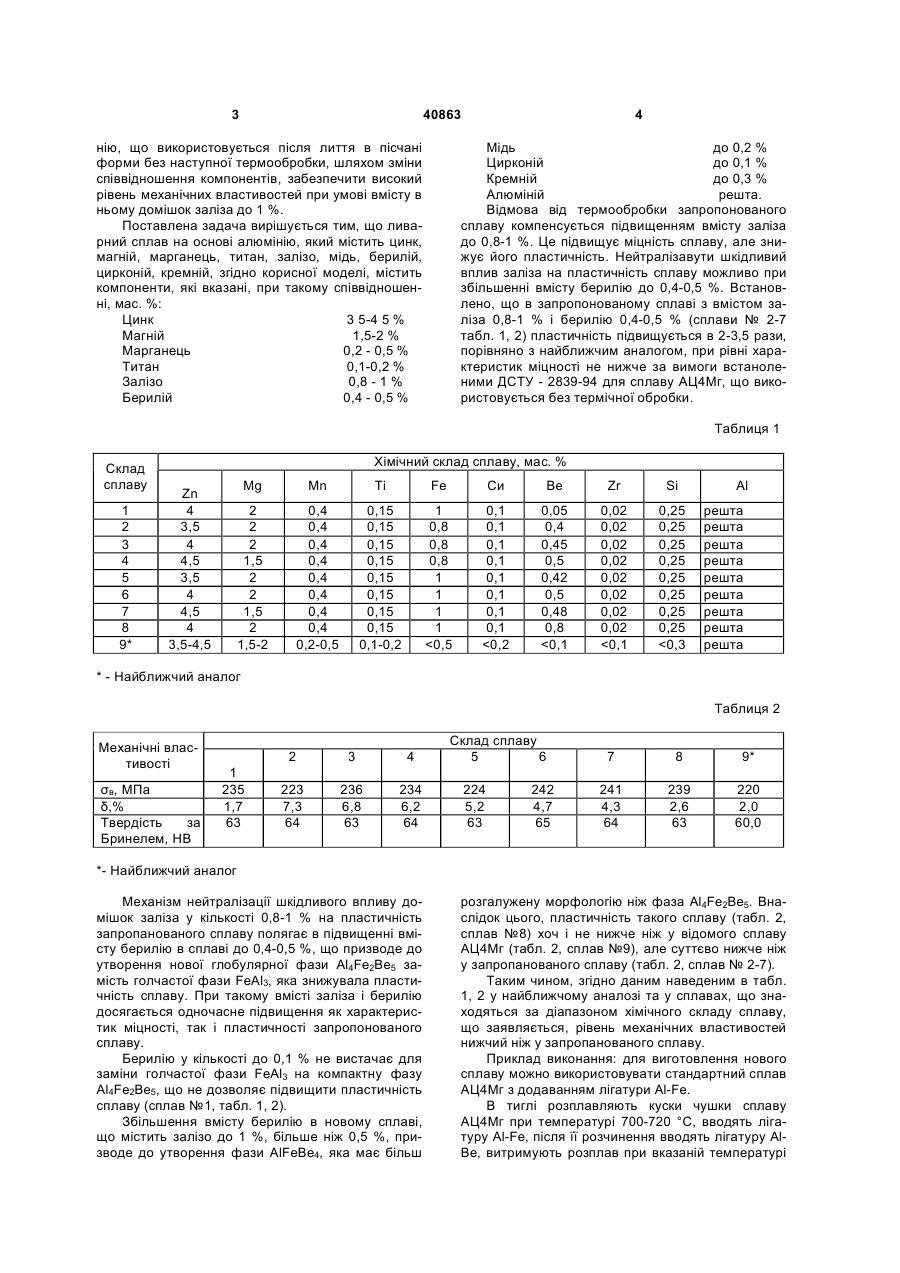

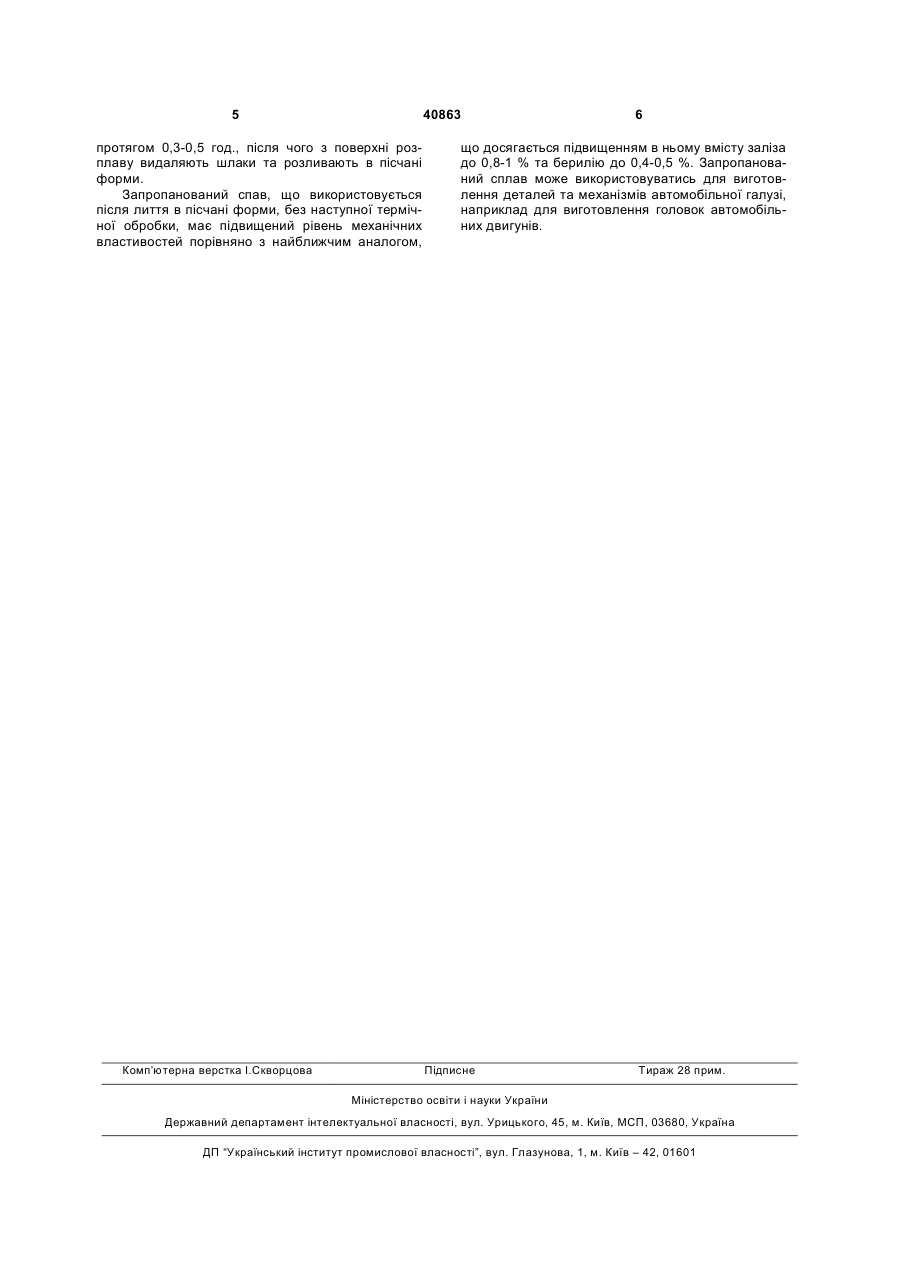

Ливарний сплав на основі алюмінію, який містить цинк, магній, марганець, титан, залізо, мідь, 3 40863 нію, що використовується після лиття в пісчані форми без наступної термообробки, шляхом зміни співвідношення компонентів, забезпечити високий рівень механічних властивостей при умові вмісту в ньому домішок заліза до 1 %. Поставлена задача вирішується тим, що ливарний сплав на основі алюмінію, який містить цинк, магній, марганець, титан, залізо, мідь, берилій, цирконій, кремній, згідно корисної моделі, містить компоненти, які вказані, при такому співвідношенні, мас. %: Цинк 3 5-4 5 % Магній 1,5-2 % Марганець 0,2 - 0,5 % Титан 0,1-0,2 % Залізо 0,8 - 1 % Берилій 0,4 - 0,5 % 4 Мідь до 0,2 % Цирконій до 0,1 % Кремній до 0,3 % Алюміній решта. Відмова від термообробки запропонованого сплаву компенсується підвищенням вмісту заліза до 0,8-1 %. Це підвищує міцність сплаву, але знижує його пластичність. Нейтралізавути шкідливий вплив заліза на пластичність сплаву можливо при збільшенні вмісту берилію до 0,4-0,5 %. Встановлено, що в запропонованому сплаві з вмістом заліза 0,8-1 % і берилію 0,4-0,5 % (сплави № 2-7 табл. 1, 2) пластичність підвищується в 2-3,5 рази, порівняно з найближчим аналогом, при рівні характеристик міцності не нижче за вимоги встаноленими ДСТУ - 2839-94 для сплаву АЦ4Мг, що використовується без термічної обробки. Таблиця 1 Склад сплаву 1 2 3 4 5 6 7 8 9* Хімічний склад сплаву, мас. % Mg Mn Ті Fe Си Be Zr Si 2 2 2 1,5 2 2 1,5 2 1,5-2 Zn 4 3,5 4 4,5 3,5 4 4,5 4 3,5-4,5 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,2-0,5 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,1-0,2 1 0,8 0,8 0,8 1 1 1 1
ДивитисяДодаткова інформація
Назва патенту англійськоюCasting alloy on the basis of aluminium
Автори англійськоюKulinich Andrii Albertovych, Donii Oleksandr Mykolaiovych, Kotliar Serhii Mykolaiovych, Horielkin Denys Mykolaiovych
Назва патенту російськоюЛитейный сплав на основе алюминия
Автори російськоюКулинич Андрей Альбертович, Доний Александр Николаевич, Котляр Сергей Николаевич, Горелкин Денис Николаевич
МПК / Мітки
МПК: C22C 21/00
Мітки: алюмінію, ливарний, основі, сплав
Код посилання
<a href="https://ua.patents.su/3-40863-livarnijj-splav-na-osnovi-alyuminiyu.html" target="_blank" rel="follow" title="База патентів України">Ливарний сплав на основі алюмінію</a>
Ливарний сплав на основі алюмінію
Номер патенту: 56411
Опубліковано: 15.05.2003
Автор: Лосіков Генадій Євгенович
МПК: C22C 1/00, C22C 32/00
Мітки: основі, ливарний, сплав, алюмінію
Формула / Реферат:
Ливарний сплав на основі алюмінію, що містить кремній і залізо, який відрізняється тим, що додатково містить магній, титан і берилій при наступному співвідношенні компонентів, мас. %: Кремній 8-12 Магній 0,25-0,40 Титан 0,10-0,30 Берилій 0,10-0,20 Залізо, не більше 0,20 ...
Ливарний сплав на основі алюмінію
Номер патенту: 74699
Опубліковано: 16.01.2006
Автор: Рубцов Юрій Олександрович
МПК: C22C 21/02
Мітки: ливарний, алюмінію, основі, сплав
Формула / Реферат:
Ливарний сплав на основі алюмінію, який містить кремній, мідь, магній, марганець, титан, кальцій, цинк, алюміній, який відрізняється тим, що містить компоненти за таким співвідношенням, мас. %: кремній 6,0-8,0 мідь 3,0-4,0 магній 0,5-1,3 марганець 0,6-2,2 титан 0,15-0,3 ...
Ливарний сплав на основі алюмінію
Номер патенту: 72560
Опубліковано: 15.03.2005
Автори: Легка Тетяна Миколаївна, Подрезов Юрій Миколайович, Грінкевич Костянтин Едуардович, Мільман Юлій Вікторович, Мельник Віктор Харитонович, Коржова Наталія Петрівна, Барабаш Олег Маркович, Воскобойнік Ігор Володимирович
МПК: C22C 21/00, C22C 21/06
Мітки: алюмінію, основі, сплав, ливарний
Формула / Реферат:
Ливарний сплав на основі алюмінію, що містить магній, кремній, мідь, титан, цирконій, марганець, залізо, кобальт, який відрізняється тим, що він додатково містить хром, молібден, вольфрам, нікель, бор та вуглець при такому співвідношенні компонентів, мас.%: магній 3,0-22,0 кремній 2,8-10,0 мідь 0,5-2,5 титан ...
Сплав на основі алюмінію
Номер патенту: 21088
Опубліковано: 15.02.2007
Автор: Гуреєв Олександр Васильович
МПК: C22C 21/00
Мітки: сплав, основі, алюмінію
Формула / Реферат:
Сплав на основі алюмінію, що містить кремній, залізо, магній, титан, цинк, мідь, нікель, який відрізняється тим, що додатково містить натрій або інші лужні метали при такому співвідношенні компонентів, мас. %: натрій або лужні метали 1-50 кремній 0,5-5 залізо 0,6-5 магній 0,5-5 титан ...
Сплав на основі алюмінію
Номер патенту: 29674
Опубліковано: 25.01.2008
Автори: Калініна Наталія Євграфівна, Кавац Денис Анатолійович, Кавац Олег Анатолійович
МПК: C22C 21/00
Мітки: алюмінію, основі, сплав
Формула / Реферат:
Сплав на основі алюмінію, що містить алюміній, кремній, магній, марганець, сурму, залізо, мідь, цинк, свинець, титан, олово, нікель, берилій, який відрізняється тим, що додатково містить карбід кремнію з розміром частинок 0,01-1,00 мкм при наступному співвідношенні компонентів, мас. %: кремній 8,0-10,5 магній 0,17-0,30 марганець 0,2-0,5 ...
Попередній патент: Спосіб пресування виробів
Наступний патент: Пристрій для контролю якості об’єктива
Випадковий патент: Універсальний багатофункціональний агрегат для виготовлення ковбасних виробів
