Довбальний різець

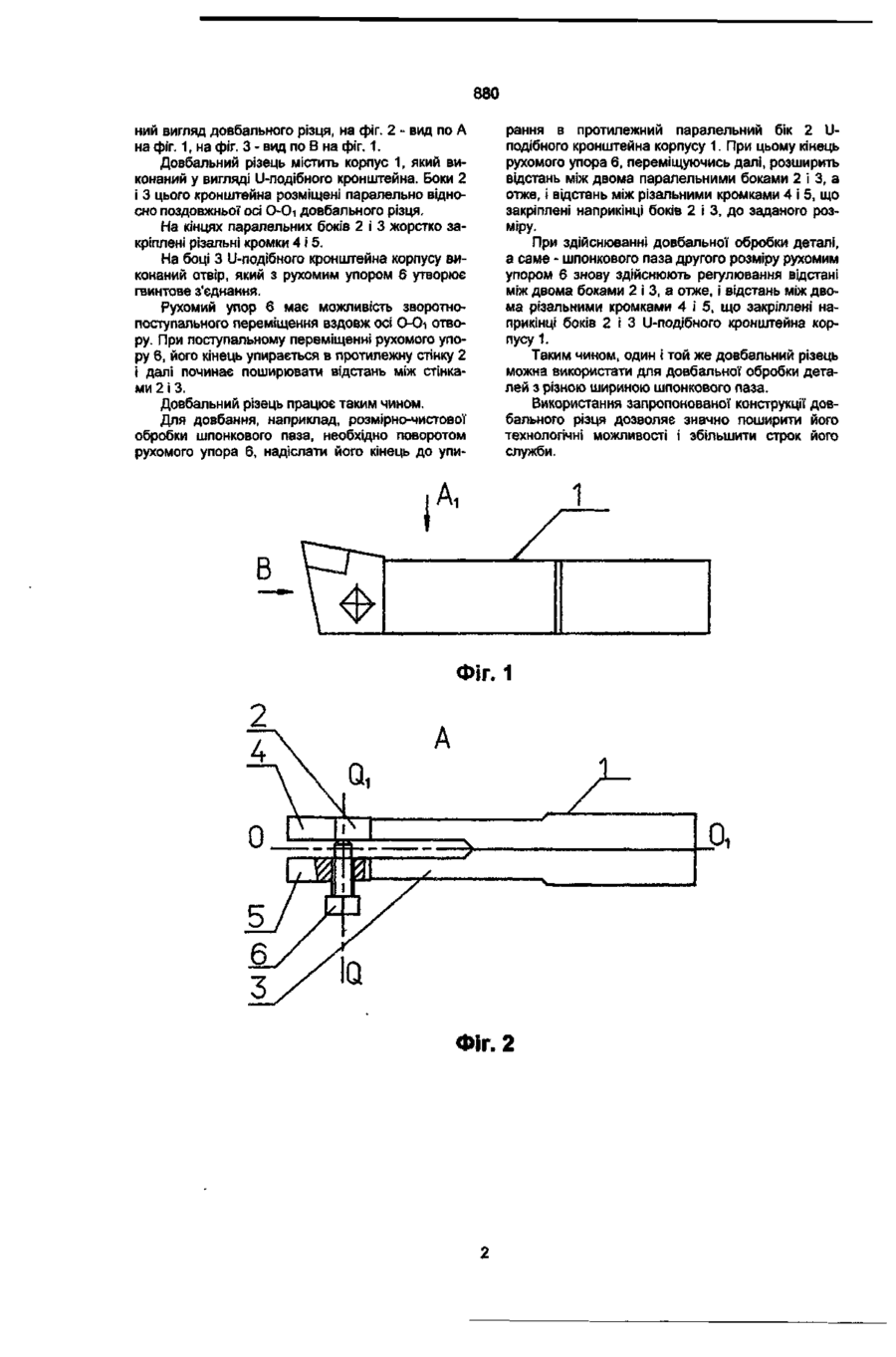

Довбальний різець, який містить корпус, що виконаний у вигляді U-подібного кронштейна, боки якого паралельні ВІДНОСНО поздовжньої осі різця і різальну кромку, що закріплена на корпусі, який відрізняється тим, що він оснащений рухомим упором і має додатково ще одну різальну кромку, причому різальні кромки довбального різця жорстко закріплені наприкінці кожного із паралельних боків U-подібного кронштейна, а на одному із цих паралельних боків виконаний отвір, який з рухомим упором утворює гвинтове з'єднання, причому рухомий упор установлений в отворі з можливістю зворотно-поступального переміщення вздовж його осі, яка перпендикулярна осі різця, до його упирання в протилежний бік U-подібного кронштейна корпусу Корисна модель належить до металообробки, а саме - до інструменту металорізального верстата. Відомо довбальний різець, який має корпус і різальну кромку, що жорстко закріплена наприкінці корпусу (див.: ГОСТ 10046-72. Резцы долбежные из быстрорежущей стали. Конструкция и размеры. - С 2, черт. 2). Недолік відомого довбального різця полягає у тому, що він призначений для довбальної обробки шпонкового або якого-небудь іншого паза тільки визначеного розміру, а для обробки паза другого розміру потрібен другий довбальний різець. Найбільш близьким аналогом до запропонованого технічного рішення, за конструктивними особливостями, є довбальний різець, корпус якого має форму U-подібного кронштейна, боки якого паралельні відносно поздовжньої осі різця А-Аі. Між боками кронштейна установлена різальна кромка (див.: А.с. № 986659 М кл. B23F21/10, СССР, 1981). Недолік відомого довбального різця полягає у тому, що він використовується для довбальної обробки деталі, а саме - для видалення задирок на призначеній ширині, тобто на призначений розмір, і не має можливості регулювати в конструкції різця ширину його довбальної обробки. В основу корисної моделі покладено завдання створення такого довбального різця, який би дозволив здійснювати довбальну обробку, наприклад розмірно-чистову обробку шпонкових пазів, з різною шириною. Поставлена задача вирішується тим, що в довбальному різці, який містить корпус, що виконаний у вигляді U-подібного кронштейна, боки якого паралельні відносно поздовжньої осі різця, не менш двох різальних кромок, які жорстко закріплені наприкінці кожного із паралельних боків Uподібного кронштейна. Довбальний різець додатково оснащений рухомим упором, а на одному із паралельних боків кронштейна виконаний отвір, який з рухомим упором утворює гвинтове з'єднання. Рухомий упор встановлений в отворі з можливістю зворотно-поступального переміщення вздовж його осі, перпендикулярній поздовжній осі різця, до його упирання в протилежний бік Uподібного кронштейна корпусу. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, якого можна досягти, полягає в такому. Наявність в довбальному різці роз'ємного гвинтового з'єднання у вигляді рухомого упора, який упирається в протилежний паралельний бік Uподібного кронштейна корпусу різця, дозволяє регулювати відстань між ними, а забезпечення кожного боку U-подібного кронштейна різця різальною кромкою дозволяє регулювати ширину його різальної кромки і здійснювати довбання паза на необхідну ширину Таким чином, можливість регулювання відстані між різальними кромками дозволяє поширити технологічні можливості довбального різця. Суть запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображено загаль 00 00 о> 880 ний вигляд довбального різця, на фіг. 2 - вид по А на фіг. 1, на фіг. З - вид по В на фіг. 1. Довбальний різець містить корпус 1, який виконаний у вигляді U-подібного кронштейна. Боки 2 і 3 цього кронштейна розміщені паралельно відносно поздовжньої осі О-Оі довбального різця. На кінцях паралельних боків 2 і 3 жорстко закріплені різальні кромки 4 і 5. На боці 3 U-подібного кронштейна корпусу виконаний отвір, який з рухомим упором 6 утворює гвинтове з'єднання. Рухомий упор 6 має можливість зворотнопоступального переміщення вздовж осі О-Оі отвору. При поступальному переміщенні рухомого упору 6, його кінець упирається в протилежну стінку 2 і далі починає поширювати відстань між стінками 2 і 3. Довбальний різець працює таким чином. Для довбання, наприклад, розмірно-чистової обробки шпонкового паза, необхідно поворотом рухомого упора 6, надіслати його кінець до упи рання в протилежний паралельний бік 2 Uподібного кронштейна корпусу 1. При цьому кінець рухомого упора 6, переміщуючись далі, розширить відстаньміж двома паралельними боками 2 і 3, а отже, і відстань між різальними кромками 4 і 5, що закріплені наприкінці боків 2 і 3, до заданого розміру. При здійснюванні довбальної обробки деталі, а саме - шпонкового паза другого розміру рухомим упором 6 знову здійснюють регулювання відстані між двома боками 2 і 3, а отже, і відстань між двома різальними кромками 4 і 5, що закріплені наприкінці боків 2 і 3 U-подібного кронштейна корпусу 1. Таким чином, один і той же довбальний різець можна використати для довбальної обробки деталей з різною шириною шпонкового паза. Використання запропонованої конструкції довбального різця дозволяє значно поширити його технологічні можливості і збільшити строк його служби. p в Фіг. 1 А Фіг. 2 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку /4» / / . 2001 р. Формат 60x84 1/8. Обсяг 0{ ЛЬ обл,-вид. арк. Тираж 50 прим. Зам. вВі УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
