Керований динамічний віброгасник

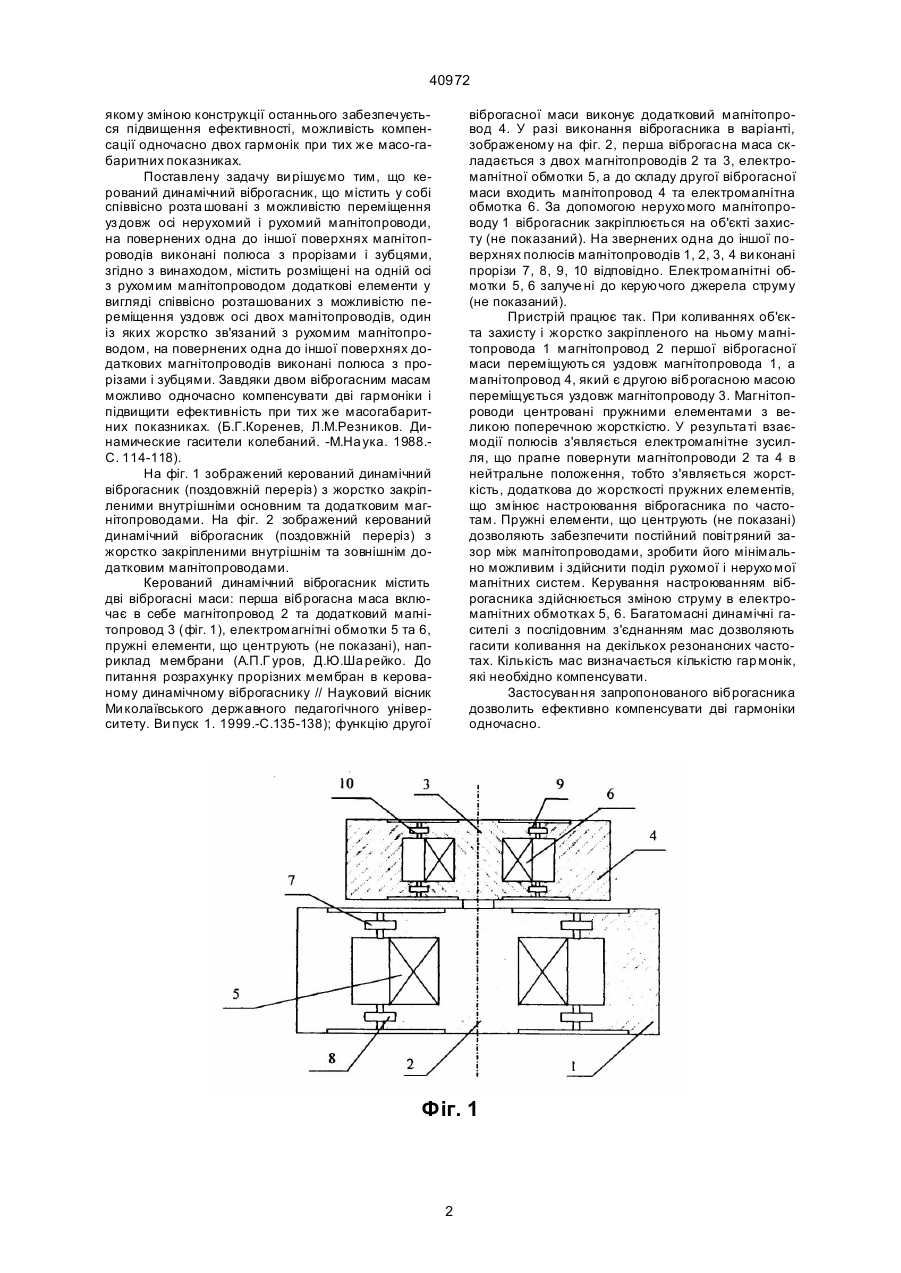

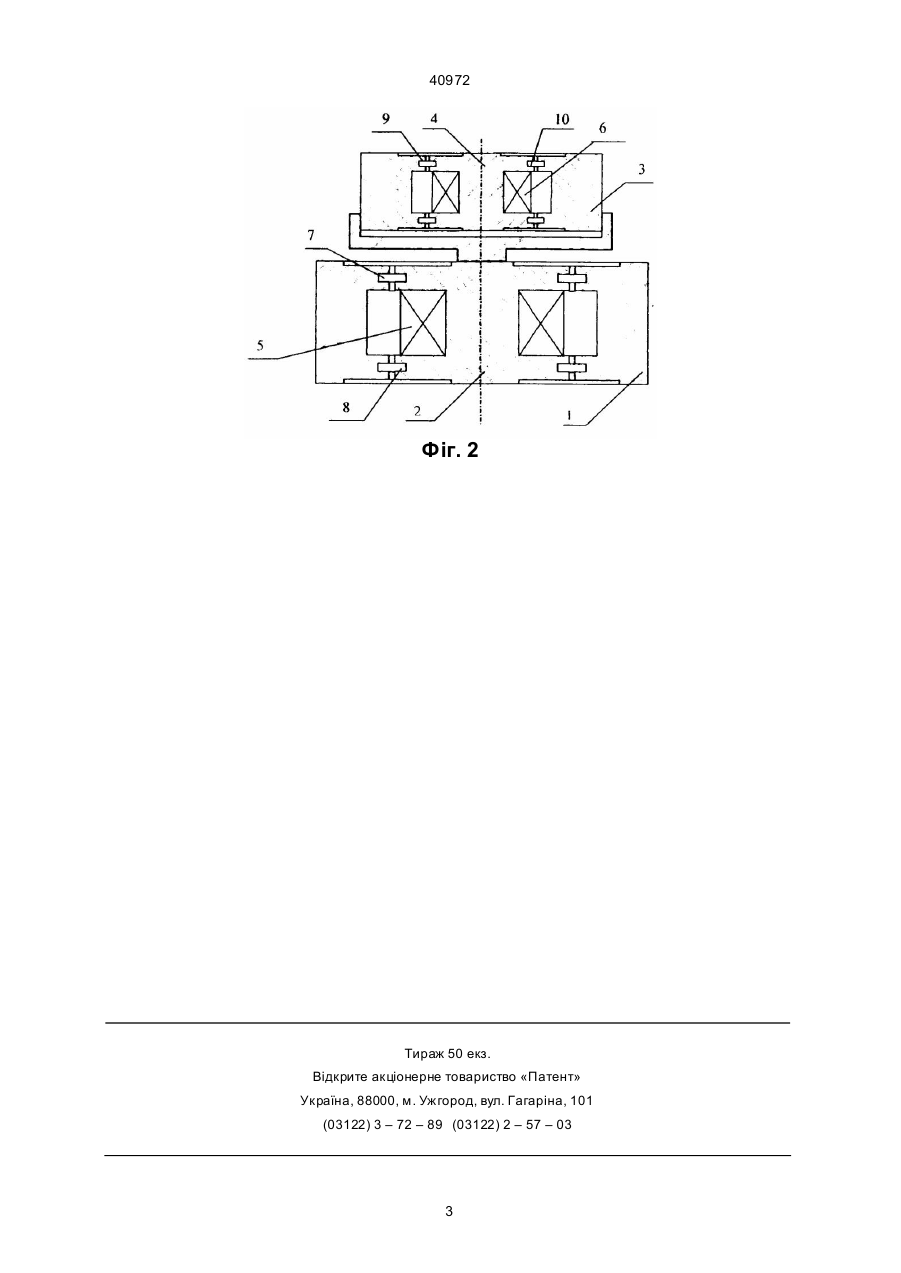

Керований динамічний віброгасник, що містить у собі співвісно розташовані з можливістю переміщення уздовж осі нерухомий і рухомий магнітопроводи, на повернених одна до іншої поверхнях магнітопроводів виконані полюса з прорізами і зубцями, який відрізняється тим, що рухомий магнітопровід містить розміщені на одній з ним осі додаткові елементи у вигляді співвісно розташованих з можливістю переміщення уздовж осі двох магнітопроводів, один із яких жорстко зв'язаний з рухомим магнітопроводом, на повернених одна до іншої поверхнях додаткових магнітопроводів також виконані полюси з прорізами і зубцями. Ю (13) 40972 (11) UA нерухо мій части нах, які повернені один до другого та роздріблені на підполюса за допомогою прямокутних прорізів з метою поширення діапазону регулювання, та обмотку підмагнічування (А.Е.Божко, А.Ф.Галь, А.П.Гуров, Г.П.Нерубенко, И.В.Розен, В.А.Ткаченко. Пассивная и активная виброзащита судовых механизмов.-Л.: Судостроение, 1988. -С. 42-46). Ширина підполюсів обирається по амплітуді коливання рухомої маси за допомогою методики (А.П.Гуров, А.И.Козленко, А.Г.Новиков, Управляемые динамические виброгасители для энергетического оборудования и агрегатов. Центральный научно-исследовательский институт «Румб». 1989. С.59-66). Добротність таких віброгасників, виражена через відношення втрат за період коливань до коливальної енергії, залежить в оберненій пропорційності від кількості пар підполюсів та їх ширини. Рухома маса за допомогою мембран з великою поперечною жорсткістю закріплюється на нерухомій масі. Мембрани є також центруючими елементами. Нерухо ма частина віброгасника закріплюється на об'єкті захисту. Управління частотою настройки здійснюється за допомогою регулювання струму в обмотках підмагнічування. Недолік цього пристрою - низька ефективність, неможливість компенсувати одночасно декілька гармонік, компенсація декількох гармонік потребує місце під розміщення на об'єкті захисту декількох віброгасників, яке здебільшого обмежене. В основу винаходу поставлено задачу удосконалення керованого динамічного віброгасника, у (19) Керований динамічний віброгасник може бути застосований в будівництві р ухомих автономних об'єктів наприклад таких, як кораблі, літаки, космічні апарати, а також при боротьбі з вібраціями енергетичного і промислового устаткування та систем в різних га лузях техніки. Відомий керований віброгасник (Авторське свідоцтво СРСР № 1128016, 1984 p.) містить масу, що віброгасить, яка є рухомим магнітопроводом, електромагнітні обмотки, прокладки, що центрують, з матеріалу, який має низький коефіцієнт тертя, та вузли закріплення їх до рухомого магнітопроводу, нерухо мий магнітопровод за допомогою якого віброгасник встановлюється до об'єкту захисту. На повернених одна до другої поверхнях магнітопроводів виконані виступи, які є полюсами. Електромагнітні обмотки увімкнені узгоджено. Пружним зв'язком рухомої і нерухомої мас є пружина. Управління частотою настройки здійснюється за допомогою регулювання струму в обмотках підмагнічуван ня. Недолік цього пристрою - низька ефективність, неможливість компенсувати одночасно декілька гармонік, компенсація декількох гармонік потребує місце під розміщення на об'єкті захисту де кількох віброгасників, яке здебільшого обмежене. Найбільш близький до запропонованого по технічній сутності і кінцевому результату є керований динамічний віброгасник, що має виконавчий пристрій -циліндричний вантаж, підвішений на мембрані, електромагніт із полюсами на рухомій і А ____________________ 40972 якому зміною конструкції останнього забезпечується підвищення ефективності, можливість компенсації одночасно двох гармонік при тих же масо-габаритних показниках. Поставлену задачу ви рішуємо тим, що керований динамічний віброгасник, що містить у собі співвісно розта шовані з можливістю переміщення уз довж осі нерухомий і рухомий магнітопроводи, на повернених одна до іншої поверхнях магнітопроводів виконані полюса з прорізами і зубцями, згідно з винаходом, містить розміщені на одній осі з рухомим магнітопроводом додаткові елементи у вигляді співвісно розташованих з можливістю переміщення уздовж осі двох магнітопроводів, один із яких жорстко зв'язаний з рухомим магнітопроводом, на повернених одна до іншої поверхнях додаткових магнітопроводів виконані полюса з прорізами і зубцями. Завдяки двом віброгасним масам можливо одночасно компенсувати дві гармоніки і підвищити ефективність при тих же масогабаритних показниках. (Б.Г.Коренев, Л.М.Резников.Динамические гасители колебаний. -М.На ука. 1988.С. 114-118). На фіг. 1 зображений керований динамічний віброгасник (поздовжній переріз) з жорстко закріпленими внутрішніми основним та додатковим магнітопроводами. На фіг. 2 зображений керований динамічний віброгасник (поздовжній переріз) з жорстко закріпленими внутрішнім та зовнішнім додатковим магнітопроводами. Керований динамічний віброгасник містить дві віброгасні маси: перша віброгасна маса включає в себе магнітопровод 2 та додатковий магнітопровод 3 (фіг. 1), електромагнітні обмотки 5 та 6, пружні елементи, що центрують (не показані), наприклад мембрани (А.П.Г уров, Д.Ю.Ша рейко. До питання розрахунку прорізних мембран в керованому динамічному віброгаснику // Науковий вісник Ми колаївського державного педагогічного університету. Ви пуск 1. 1999.-С.135-138); функцію другої віброгасної маси виконує додатковий магнітопровод 4. У разі виконання віброгасника в варіанті, зображеному на фіг. 2, перша віброгасна маса складається з двох магнітопроводів 2 та 3, електромагнітної обмотки 5, а до складу другої віброгасної маси входить магнітопровод 4 та електромагнітна обмотка 6. За допомогою нерухо мого магнітопроводу 1 віброгасник закріплюється на об'єкті захисту (не показаний). На звернених одна до іншої поверхнях полюсів магнітопроводів 1, 2, 3, 4 ви конані прорізи 7, 8, 9, 10 відповідно. Електромагнітні обмотки 5, 6 залуче ні до керуючого джерела струму (не показаний). Пристрій працює так. При коливаннях об'єкта захисту і жорстко закріпленого на ньому магнітопровода 1 магнітопровод 2 першої віброгасної маси переміщують ся уздовж магнітопровода 1, а магнітопровод 4, який є другою віброгасною масою переміщується уздовж магнітопроводу 3. Магнітопроводи центровані пружними елементами з великою поперечною жорсткістю. У результа ті взаємодії полюсів з'являється електромагнітне зусилля, що прагне повернути магнітопроводи 2 та 4 в нейтральне положення, тобто з'являється жорсткість, додаткова до жорсткості пружних елементів, що змінює настроювання віброгасника по частотам. Пружні елементи, що центрують (не показані) дозволяють забезпечити постійний повітряний зазор між магнітопроводами, зробити його мінімально можливим і здійснити поділ рухомої і нерухо мої магнітних систем. Керування настроюванням віброгасника здійснюється зміною струму в електромагнітних обмотках 5, 6. Багатомасні динамічні гасителі з послідовним з'єднанням мас дозволяють гасити коливання на декількох резонансних частотах. Кількість мас визначається кількістю гар монік, які необхідно компенсувати. Застосуван ня запропонованого віброгасника дозволить ефективно компенсувати дві гармоніки одночасно. Фіг. 1 2 40972 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
