Спосіб отримання плоского прокату з малопластичних сталей і сплавів
Номер патенту: 8258
Опубліковано: 29.03.1996
Автори: Полухін Владімір Пєтровіч, Колосов Александр Фйодоровіч, Гусєв Дмітрій Івановіч, Полухін Пйотр Івановіч, Воронцов Вячєслав Константіновіч, Брінза Вячєслав Владіміровіч, Бойко Владімір Фйодоровіч
Формула / Реферат
Способ получения плоского проката из малопластичных сталей и сплавов, включающий размещение заготовки между пластинами, скрепление их, нагрев, прокатку, обрезку и разделение, отличающийся тем, что, с целью улучшения качества проката путем предотвращения образования при прокатке поверхностных нарушений сплошности, заготовку размещают между боковыми пластинами, высота которых равна 0,75-0,96 высоты заготовки и шириной 0,02-0,2 ширины заготовки, а прокатку в первом проходе осуществляют с обжатием, равным разнице высот заготовки и пластин.
Текст

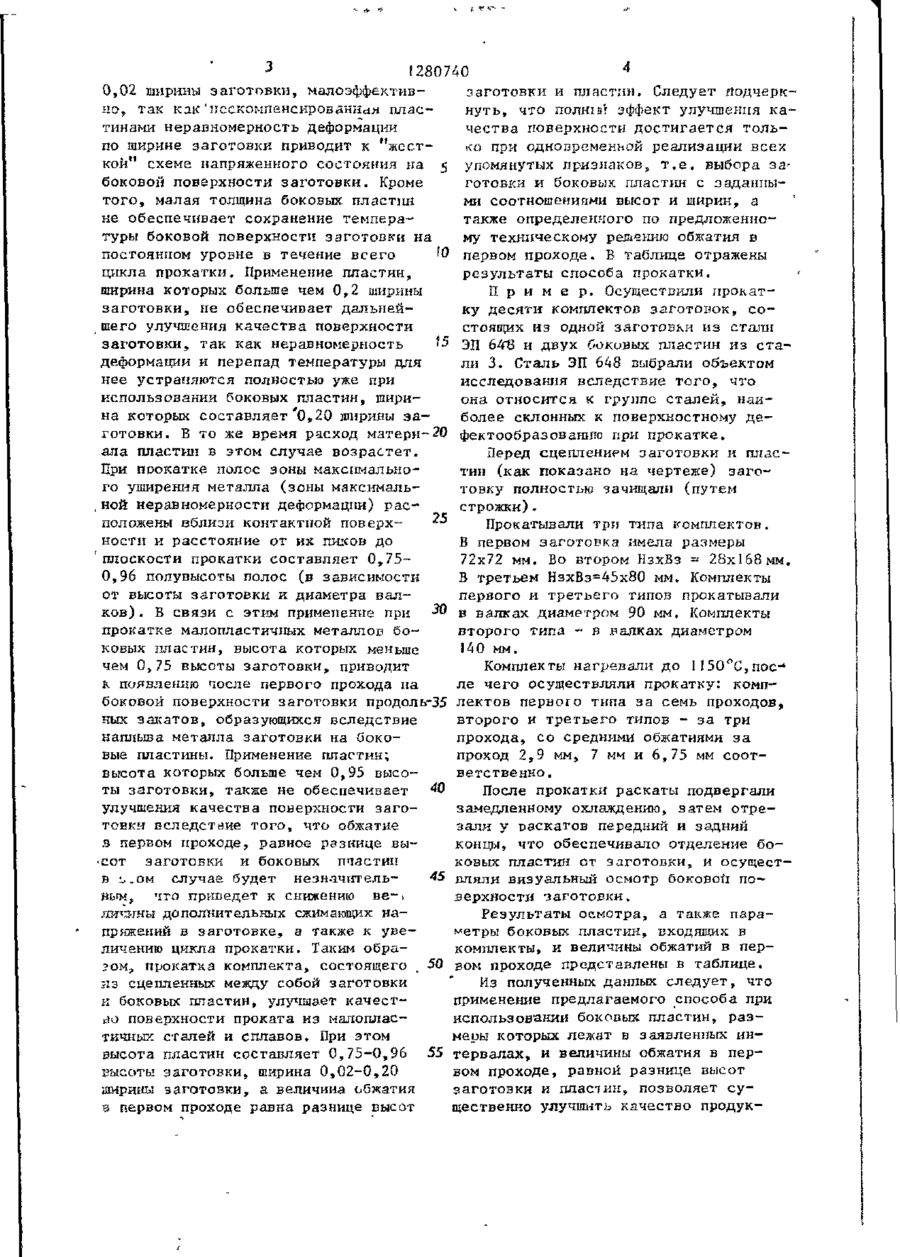

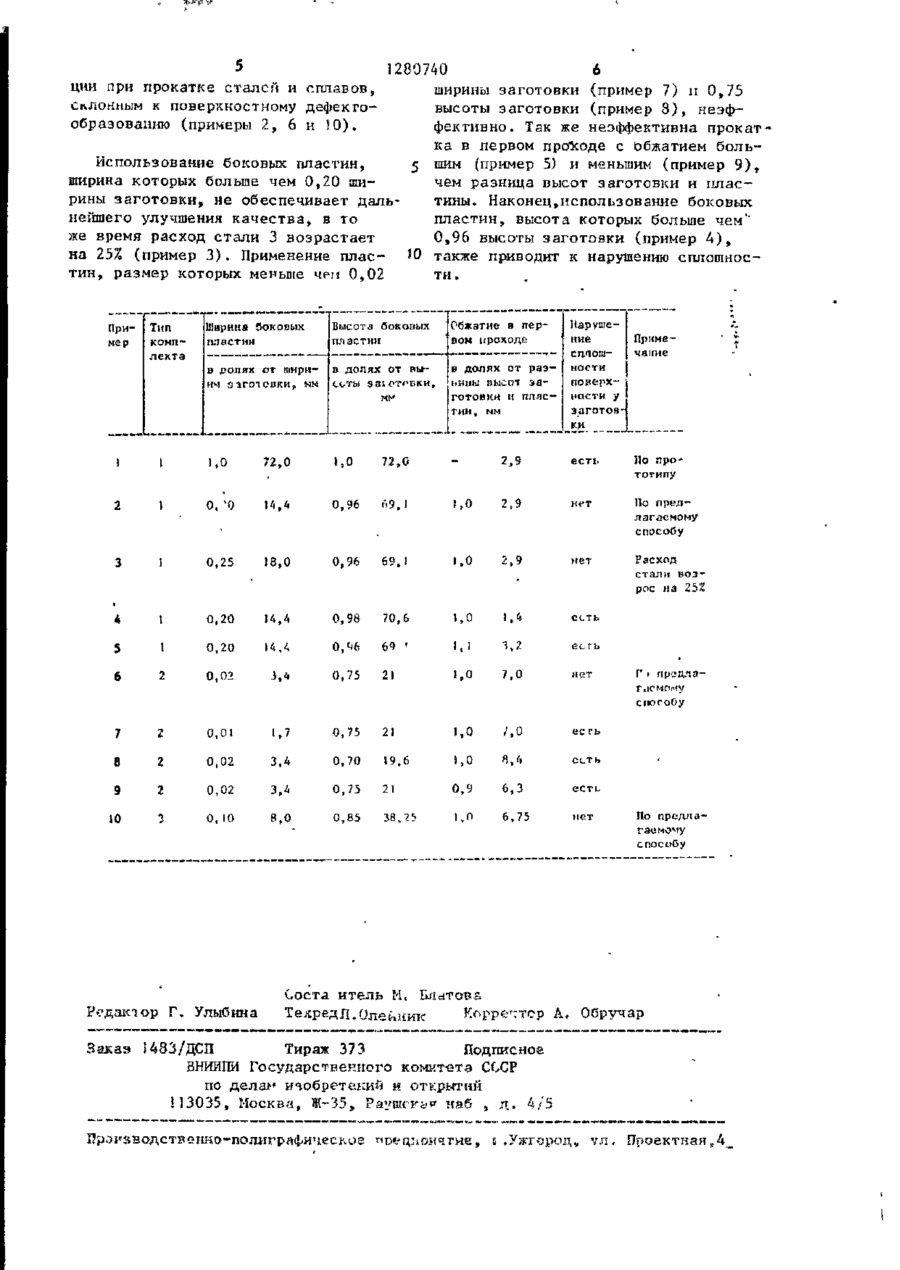

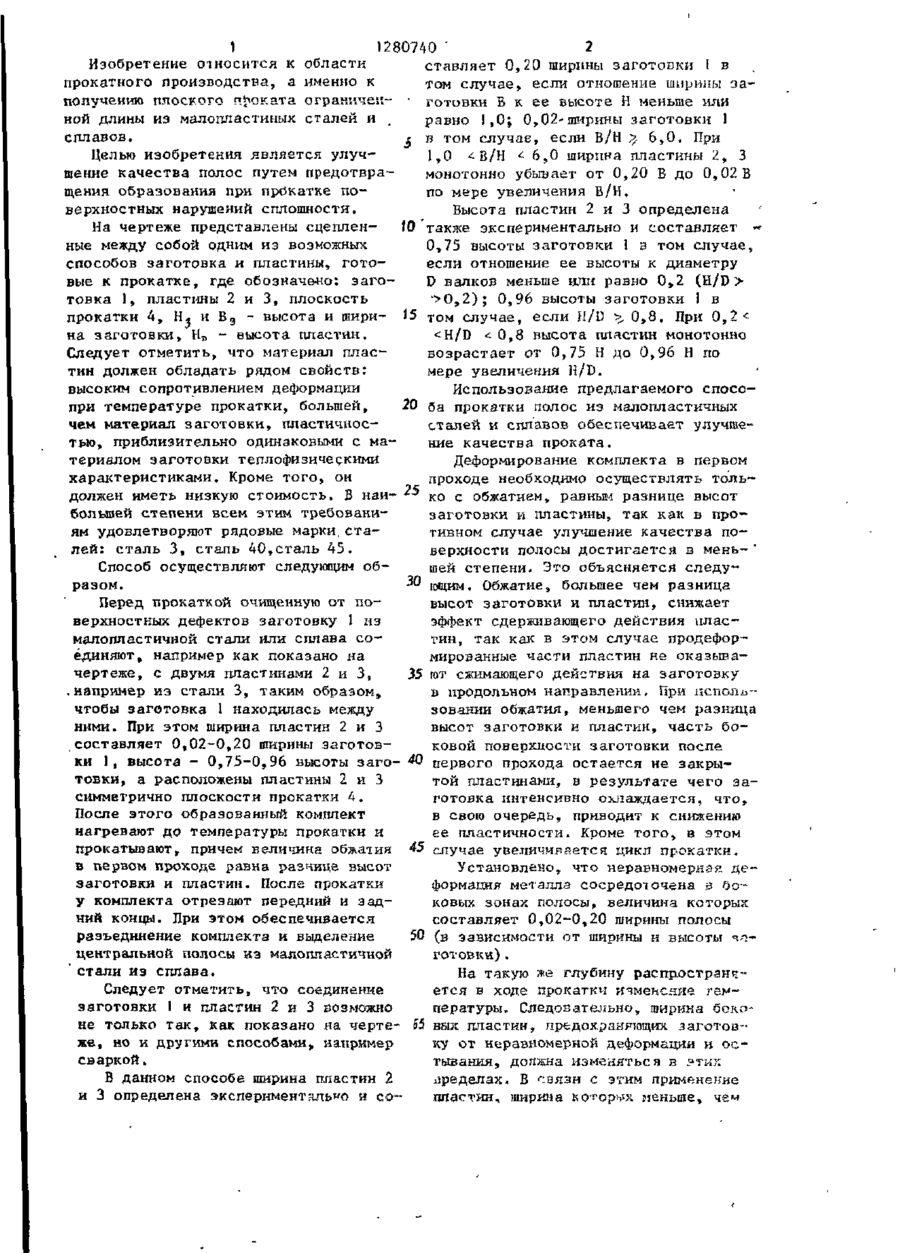

СПОСОБ ПОЛУЧЕНИЯ ПЛОСКОГО ПРОКАТА ИЗ МАЛОГШСТИЧНЫХ СТАЛЕЙ И СПЛАВОВ, включающий размещение заготовки между пластинами, скрепление их, нагрев, прокатку, обрезку и разделение, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества проката путем предотвращения образования при прокатке поверхностных нарушений сплошности, заготовку размещают между боковыми пластинами, высота которых равна 0,75-0,96 высоты заготовки и шириной 0,02-0,2 ширины заготовки, а прокатку в первом проходе осуществляют с обжатием, равным разнице высот заготовки и пластин. 1 1280740 Изобретение относится к области ставляет 0,20 ширины заготовки І в прокатного производства, а именно к том случае, если отношение ширины заполучению плоского проката ограниченготовки Б к ее высоте Н меньше или ной длины из малопластиных сталей и равно 1,0; 0,02'ширины заготовки 1 сплавов. а том случае, если В/Н ^ 6,0, При 1,0 товка 1, пластины 2 и 3, плоскость •>0,2); 0,96 высоты заготовки 1 в прокатки 4, Н, н В 3 - высота и ширитом случае, если H/D >, 0,8. При 0,2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing flat section from low-ductility steel and alloys
Автори англійськоюPolukhin Piotr Ivanovich, Brinza Viachieslav Vladimirovich, Polukhin Vladimir Pietrovich, Vorontsov Viachieslav Konstantinovich, Boiko Vladimir Fiodorovich, Kolosov Aleksandr Fiodorovich, Husiev Dmitrii Ivanovich
Назва патенту російськоюСпособ получения плоского проката из малопластичных сталей и сплавов
Автори російськоюПолухин Петр Иванович, Бринза Вячеслав Владимирович, Полухин Владимир Петровіч, Воронцов Вячеслав Константинович, Бойко Владимир Федорович, Колосов Александр Федорович, Гусев Дмитрий Иванович
МПК / Мітки
МПК: B21B 1/38
Мітки: прокату, сталей, плоского, спосіб, малопластичних, отримання, сплавів
Код посилання
<a href="https://ua.patents.su/4-8258-sposib-otrimannya-ploskogo-prokatu-z-maloplastichnikh-stalejj-i-splaviv.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання плоского прокату з малопластичних сталей і сплавів</a>
Спосіб пдп поверхневого шару зливків та заготовок жароміцих сталей та сплавів
Номер патенту: 751
Опубліковано: 15.12.1993
Автори: Фролов Леонід Валеріанович, Торхов Генадій Федорович, Толстопятов Костянтин Сергійович, Латаш Юрій Вадімович, Ліхобаба Олексій Васильович, Стеценко Микола Васильович, Тагер Лев Рафаілович
Мітки: поверхневого, заготовок, спосіб, сплавів, сталей, жароміцих, зливків, пдп, шару
Формула / Реферат:
1. Способ плазменно-дугового переплава поверхностного слоя слитков и заготовок жаропрочных сталей и сплавов, включающий оплавление поверхности слитка плазменной дугой постоянного тока в атмосфере инертных газов с образованием ванны жидкого металла, вращение обрабатываемого слитка вокруг своей оси, поступательное движение плазменной дуги вдоль оси слитка, отличающийся тем, что, с целью повышения качества поверхности слитков, увеличения...
Спосіб термічного зміцнення прокату
Номер патенту: 2216
Опубліковано: 26.12.1994
Автори: Костирко Сергій Андрійович, Гунькін Ігор Олександрович, Худик Юрій Тарасович, Приходько Євгенія Валер'янівна, Костюченко Михайло Іванович, Івченко Олександр Васильович, Нечепоренко Володимир Андрійович, Худик Валер'ян Тарасович, Рибалка Віктор Федорович, Нечепоренко Анатолій Петрович
Мітки: термічного, спосіб, прокату, зміцнення
Формула / Реферат:
Способ термического упрочнения проката, преимущественно сортового, включающий аустенизацмю заготовки, прокатку, охлаждение со скоростью больше критической до среднемассовой температуры, 560-6600С, самоотпуск, деформацию изгибом и кручением при смотке, отличающийся тем, что деформацию при смотке осуществляют перед самоотпуском не позднее 0,6 с после охлаждения со скоростью больше критической, причем деформацию изгибом ведут со стрелой прогиба...
Спосіб прокатки заготівок з неперервнолитих сталей
Номер патенту: 7890
Опубліковано: 26.12.1995
Автори: Левицький Анатолій Петрович, Кукуй Давид Пенхусович, Следнев Володимір Петрович, Губайдулін Вячеслав Фуатович, Корінь Андрій Олександрович
МПК: B21B 1/02
Мітки: сталей, прокатки, неперервнолитих, спосіб, заготівок
Формула / Реферат:
Способ прокатки заготовок из непрерывнолитых сталей, включающий деформацию слябов в направлении большей оси симметрии ликвацион-ной зоны на гладкой бочке в несколько проходов на первом этапе, последующую деформацию в многоручьевом калибре с формированием впадин трапециевидной формы в средней части граней, контактирующих с валками, и сосредоточением ликвационной зоны в средней части заготовки на втором этапе, отличающийся тем, что, с целью...
Спосіб виробництва прокату
Номер патенту: 8047
Опубліковано: 26.12.1995
Автори: Бердічевський Юрій Євгенович, Мінаєв Олександр Анатолійович, Сердюк Генадій Анатолійович, Кацнельсон Генріх Майорович, Сайгаков Анатолій Авраамович, Холодило Валерій Андрійович, Стурза Василь Іванович
МПК: B21B 45/02, B21B 1/38, C21D 8/00
Мітки: виробництва, прокату, спосіб
Формула / Реферат:
Способ производства проката, преимущественно арматурных и угловых профилей, включающий нагрев металла, деформацию в черновых и чистовых проходах и послед еформационное охлаждение, отличающийся тем, что, с целью обеспечения заданной прочности проката при использовании заготовки с металлоемкостью 0,8-0,95 нормируемой, величину скорости охлаждения проката обеспечивают, исходя из соотношениягде v0 - скорость охлаждения проката с...
Спосіб обробки стального прокату
Номер патенту: 4887
Опубліковано: 28.12.1994
Автор: Макс Айхер
МПК: B21B 45/02, C23F 15/00
Мітки: обробки, спосіб, стального, прокату
Формула / Реферат:
1. Способ обработки стального проката, преимущественно арматурной стали, проволоки, включающий удаление окалины с проката, поступающего с прокатного нагрева после деформации, нанесение покрытия из цветного металла, предпочтительно цинка, отличающийся тем, что, с целью повышения коррозионной стойкости, непосредственно после удаления окалины осущeствляют непрерывное охлаждение поверхности проката до температур нанесения покрытия ниже 6000С,...
Попередній патент: Спосіб одержання неетильованого моторного палива
Наступний патент: Спосіб закріплення основних підготовчих виробок з нестійкими породами у підошві
Випадковий патент: Спосіб обробки плоских поверхонь сталевих деталей торцевими фрезами
