Автоматичний регулятор конденсаторних установок

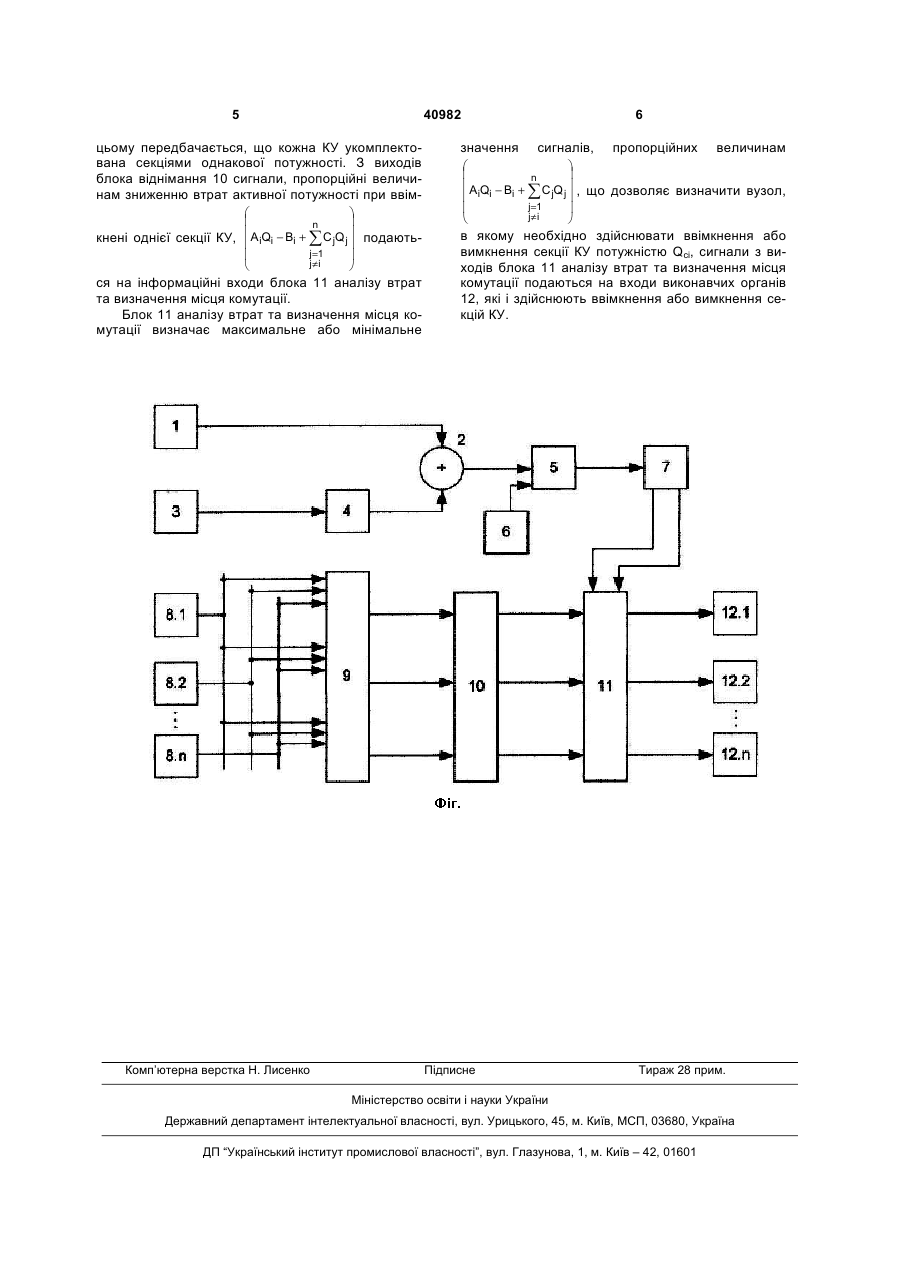

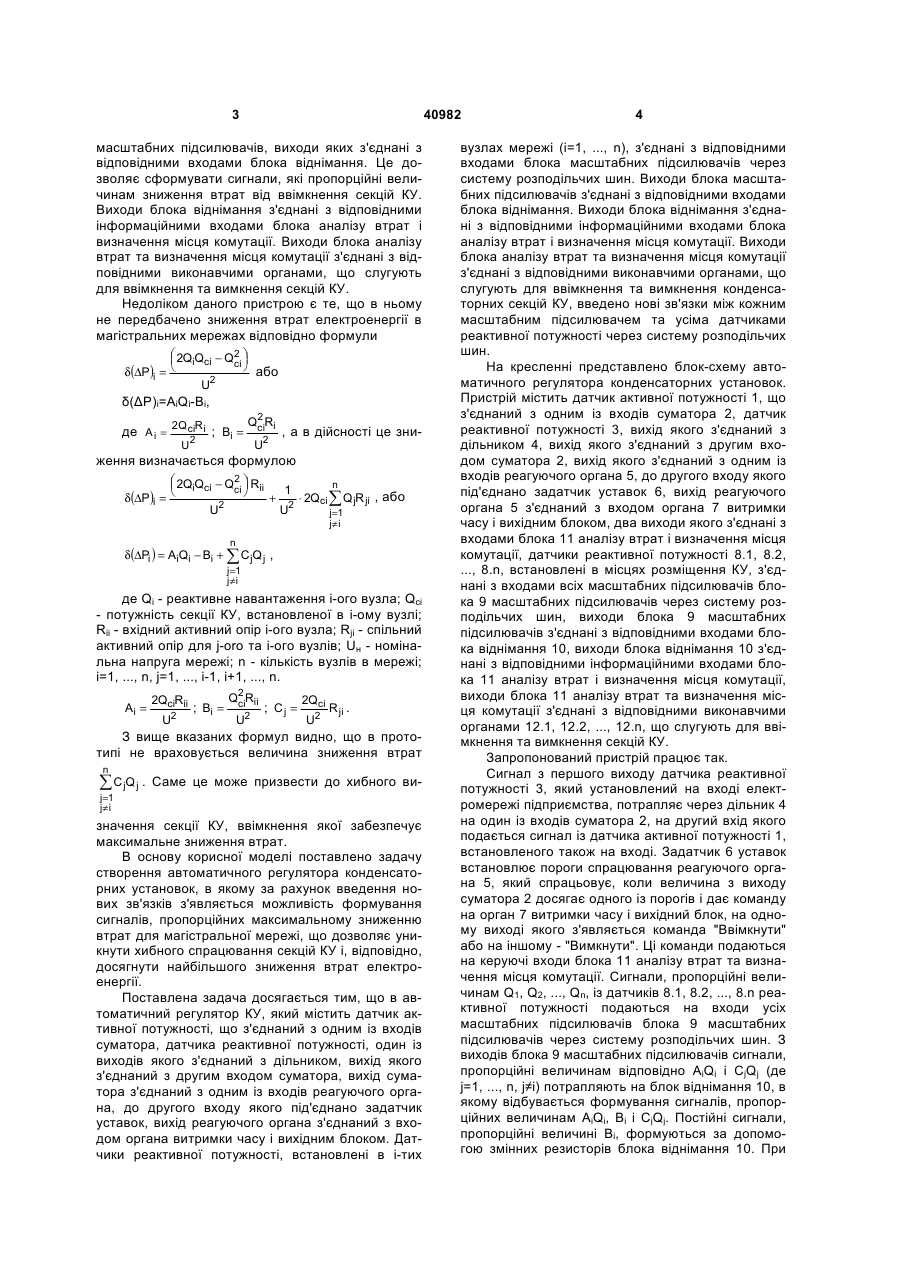

Автоматичний регулятор конденсаторних установок, що складається з датчика активної потужності, який з'єднаний з одним із входів суматора, датчика реактивної потужності, один із виходів якого з'єднаний з дільником, вихід якого з'єднаний з другим входом суматора, вихід суматора з'єднаний з одним із входів реагуючого органа, до другого входу якого під'єднано задатчик уставок, вихід реагуючого органа з'єднаний з входом органа витримки часу і вихідним блоком, який з'єднано з 3 40982 масштабних підсилювачів, виходи яких з'єднані з відповідними входами блока віднімання. Це дозволяє сформувати сигнали, які пропорційні величинам зниження втрат від ввімкнення секцій КУ. Виходи блока віднімання з'єднані з відповідними інформаційними входами блока аналізу втрат і визначення місця комутації. Виходи блока аналізу втрат та визначення місця комутації з'єднані з відповідними виконавчими органами, що слугують для ввімкнення та вимкнення секцій КУ. Недоліком даного пристрою є те, що в ньому не передбачено зниження втрат електроенергії в магістральних мережах відповідно формули ⎛ 2Q Q − Q2 ⎞ ⎜ i ci ci ⎟ ⎠ aбo δ(∆P)i = ⎝ 2 U δ(∆P)i=AiQi-Bi, 2QciRi де A i = U2 ; Bi = 2 QciRi U2 , а в дійсності це зни ження визначається формулою 2⎞ ⎛ ⎜ 2QiQci − Qci ⎟ Rii n 1 ⎝ ⎠ + ⋅ 2Qci ∑ Q jR ji , або δ(∆P )i = U2 U2 j=1 j≠i n δ(∆Pi ) = A iQi − Bi + ∑ C jQ j , j=1 j≠i де Qі - реактивне навантаження і-ого вузла; Qci - потужність секції КУ, встановленої в і-ому вузлі; Riі - вхідний активний опір і-ого вузла; Rjі - спільний активний опір для j-oro та і-ого вузлів; Uн - номінальна напруга мережі; n - кількість вузлів в мережі; і=1, ..., n, j=1, ..., і-1, і+1, ..., n. Ai = 2QciRii 2 U ; Bi = 2 QciRii U2 ; Cj = 2Qci U2 R ji . З вище вказаних формул видно, що в прототипі не враховується величина зниження втрат n ∑ C jQ j . Саме це може призвести до хибного ви j=1 j≠i значення секції КУ, ввімкнення якої забезпечує максимальне зниження втрат. В основу корисної моделі поставлено задачу створення автоматичного регулятора конденсаторних установок, в якому за рахунок введення нових зв'язків з'являється можливість формування сигналів, пропорційних максимальному зниженню втрат для магістральної мережі, що дозволяє уникнути хибного спрацювання секцій КУ і, відповідно, досягнути найбільшого зниження втрат електроенергії. Поставлена задача досягається тим, що в автоматичний регулятор КУ, який містить датчик активної потужності, що з'єднаний з одним із входів суматора, датчика реактивної потужності, один із виходів якого з'єднаний з дільником, вихід якого з'єднаний з другим входом суматора, вихід суматора з'єднаний з одним із входів реагуючого органа, до другого входу якого під'єднано задатчик уставок, вихід реагуючого органа з'єднаний з входом органа витримки часу і вихідним блоком. Датчики реактивної потужності, встановлені в і-тих 4 вузлах мережі (i=1, ..., n), з'єднані з відповідними входами блока масштабних підсилювачів через систему розподільчих шин. Виходи блока масштабних підсилювачів з'єднані з відповідними входами блока віднімання. Виходи блока віднімання з'єднані з відповідними інформаційними входами блока аналізу втрат і визначення місця комутації. Виходи блока аналізу втрат та визначення місця комутації з'єднані з відповідними виконавчими органами, що слугують для ввімкнення та вимкнення конденсаторних секцій КУ, введено нові зв'язки між кожним масштабним підсилювачем та усіма датчиками реактивної потужності через систему розподільчих шин. На кресленні представлено блок-схему автоматичного регулятора конденсаторних установок. Пристрій містить датчик активної потужності 1, що з'єднаний з одним із входів суматора 2, датчик реактивної потужності 3, вихід якого з'єднаний з дільником 4, вихід якого з'єднаний з другим входом суматора 2, вихід якого з'єднаний з одним із входів реагуючого органа 5, до другого входу якого під'єднано задатчик уставок 6, вихід реагуючого органа 5 з'єднаний з входом органа 7 витримки часу і вихідним блоком, два виходи якого з'єднані з входами блока 11 аналізу втрат і визначення місця комутації, датчики реактивної потужності 8.1, 8.2, ..., 8.n, встановлені в місцях розміщення КУ, з'єднані з входами всіх масштабних підсилювачів блока 9 масштабних підсилювачів через систему розподільчих шин, виходи блока 9 масштабних підсилювачів з'єднані з відповідними входами блока віднімання 10, виходи блока віднімання 10 з'єднані з відповідними інформаційними входами блока 11 аналізу втрат і визначення місця комутації, виходи блока 11 аналізу втрат та визначення місця комутації з'єднані з відповідними виконавчими органами 12.1, 12.2, ..., 12.n, що слугують для ввімкнення та вимкнення секцій КУ. Запропонований пристрій працює так. Сигнал з першого виходу датчика реактивної потужності 3, який установлений на вході електромережі підприємства, потрапляє через дільник 4 на один із входів суматора 2, на другий вхід якого подається сигнал із датчика активної потужності 1, встановленого також на вході. Задатчик 6 уставок встановлює пороги спрацювання реагуючого органа 5, який спрацьовує, коли величина з виходу суматора 2 досягає одного із порогів і дає команду на орган 7 витримки часу і вихідний блок, на одному виході якого з'являється команда "Ввімкнути" або на іншому - "Вимкнути". Ці команди подаються на керуючі входи блока 11 аналізу втрат та визначення місця комутації. Сигнали, пропорційні величинам Q1, Q2, ..., Qn, із датчиків 8.1, 8.2, ..., 8.n реактивної потужності подаються на входи усіх масштабних підсилювачів блока 9 масштабних підсилювачів через систему розподільчих шин. З виходів блока 9 масштабних підсилювачів сигнали, пропорційні величинам відповідно AiQi і CjQj (де j=1, ..., n, j≠і) потрапляють на блок віднімання 10, в якому відбувається формування сигналів, пропорційних величинам AiQi, Вi і CjQj. Постійні сигнали, пропорційні величині Ві, формуються за допомогою змінних резисторів блока віднімання 10. При 5 40982 цьому передбачається, що кожна КУ укомплектована секціями однакової потужності. З виходів блока віднімання 10 сигнали, пропорційні величинам зниженню втрат активної потужності при ввім⎛ ⎞ ⎜ ⎟ n кнені однієї секції КУ, ⎜ A iQi − Bi + ∑ C jQ j ⎟ подають⎜ ⎟ j=1 ⎜ ⎟ j≠i ⎝ ⎠ ся на інформаційні входи блока 11 аналізу втрат та визначення місця комутації. Блок 11 аналізу втрат та визначення місця комутації визначає максимальне або мінімальне Комп’ютерна верстка Н. Лисенко 6 значення сигналів, пропорційних величинам ⎛ ⎞ ⎜ ⎟ n ⎜ A Q − B + C Q ⎟ , що дозволяє визначити вузол, i i i ∑ j j⎟ ⎜ j=1 ⎜ ⎟ j≠i ⎝ ⎠ в якому необхідно здійснювати ввімкнення або вимкнення секції КУ потужністю Qci, сигнали з виходів блока 11 аналізу втрат та визначення місця комутації подаються на входи виконавчих органів 12, які і здійснюють ввімкнення або вимкнення секцій КУ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
