Пристрій управління потоками сипких середовищ

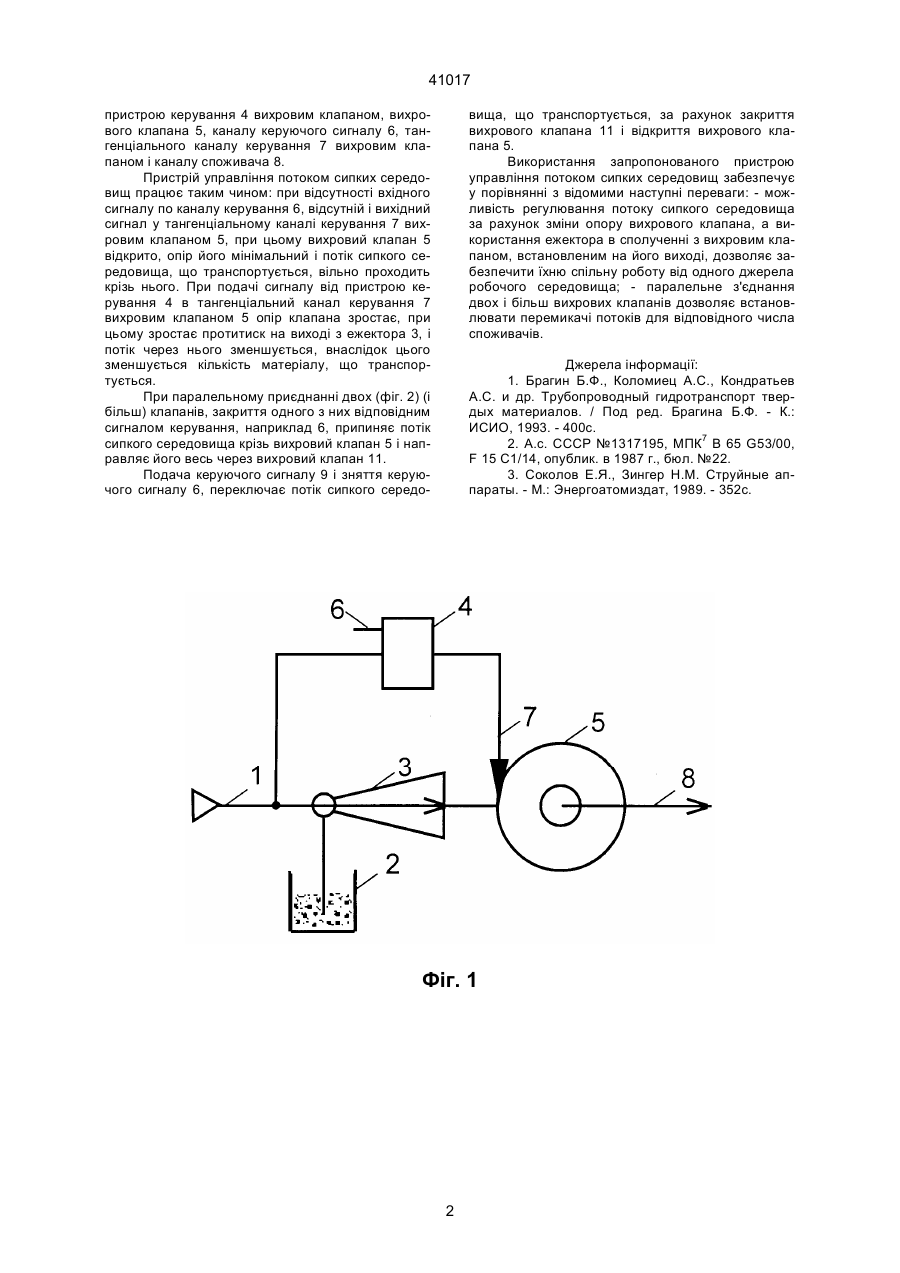

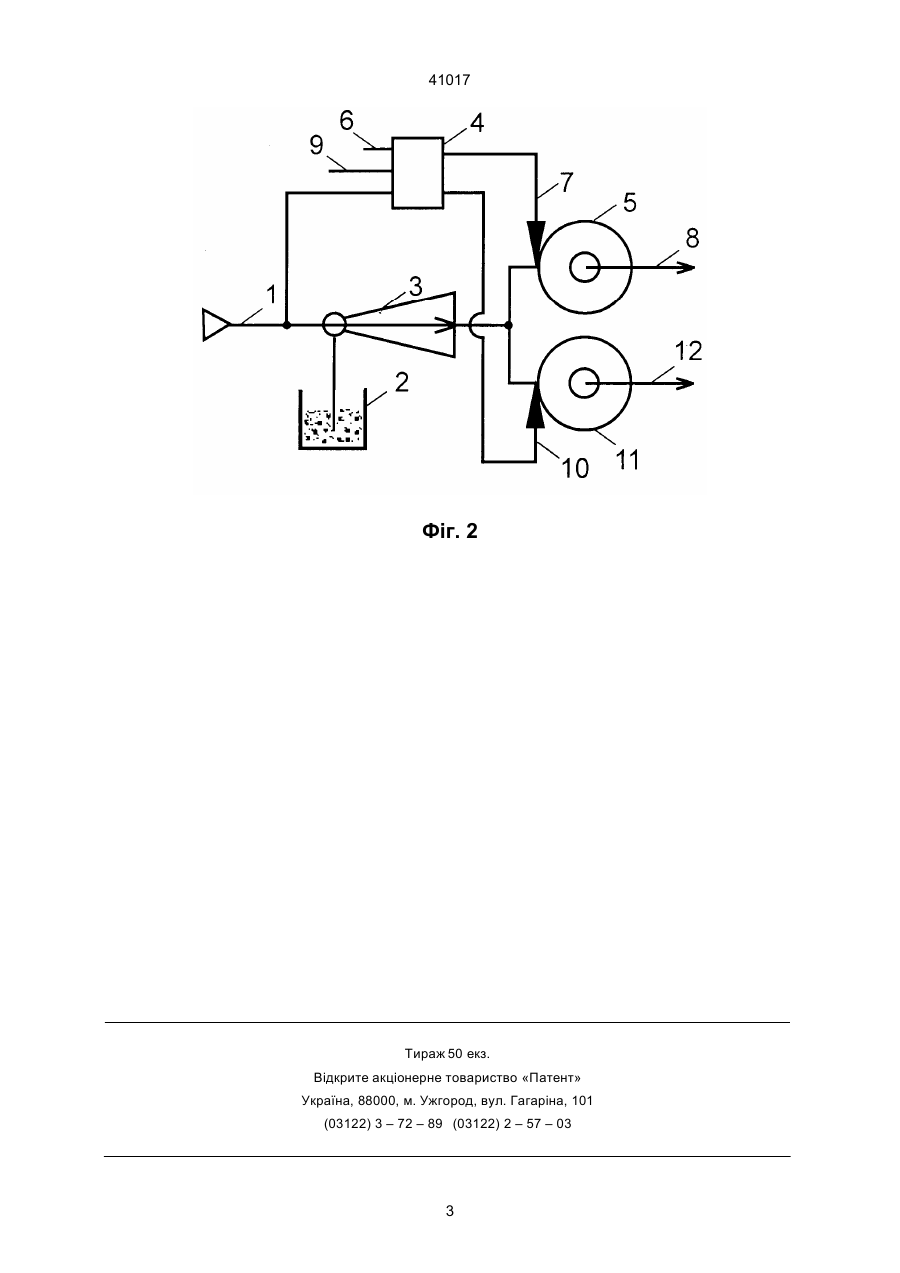

1. Пристрій управління потоками сипких середовищ, що містить ежектор і з'єднаний з ним бункер, який відрізняється тим, що на виході ежектора розташований вихровий клапан, каналом керування через керуючий пристрій зв'язаний з каналом живлення ежектора. 2. Пристрій по п.1, який відрізняється тим, що на виході ежектора може бути встановлено два і більше вихрові клапани. В.Ш. (13) 41017 (11) UA дить сипкий матеріал, з камери змішування сипкий матеріал забирається потоком робочого газу чи рідини, і за рахунок отриманої кінетичної енергії транспортується до споживача [3]. Недоліком даного пристрою є складність забезпечення регульованого транспортування середовища до споживача. В основу винаходу поставлено задачу удосконалення пристрою управління потоками сипких середовищ шляхом установлення на виході ежектора вихрового клапана з каналом керування, який сполучено з каналом живлення ежектора через керуючий пристрій, що дозволить регулювати витрату сипких середовищ, що транспортуються. Поставлена задача досягається тим, що в пристрої управління потоками сипких середовищ, що містить ежектор і бункер, згідно винахода, на виході ежектора розташовано вихровий клапан, і його канал керування сполучається з каналом живлення ежектора через керуючий пристрій, що дозволяє забезпечити необхідні параметри запирання вихрового клапана без додаткового джерела потоку керування. Поставлена задача досягається так же тим, що на виході ежектора може бути встановлено два і більш паралельно з'єднані вихрові клапани. Технічна сутність і принцип дії пропонованого пристрою управління пояснюється кресленнями, де на фіг.1 зображений пристрій управління потоком сипкого середовища, на фіг.2 - пристрій управління потоком сипкого середовища, що подається двом і більш споживачам. Пропонований пристрій управління потоками сипких середовищ складається з каналу живлення 1, бункера 2 із сипким матеріалом, ежектора 3, (19) Винахід відноситься до області промислового транспорту, а саме, до пристроїв управління безупинним транспортуванням сипких середовищ, які переміщуються за допомогою рідини або газу. Відомо механічні пристрої для управління потоками сипких середовищ, що транспортуються за допомогою рідини або газу, вони виконані у виді засувок або заслінок, що регулюють крізь них потік за рахунок механічного перекриття прохідного перетину [1]. Недоліком механічних пристроїв є швидкий знос запірної арматури абразивами, що містяться в транспортному потоці. Відомо вихровий клапан, що відноситься до елементів струминної техніки і володіє усіма властивими їй достоїнствами: відсутністю рухливих механічних частин, малим гідравлічним опором, нечутливістю до вмісту в рідині або газі твердих часток визначеної концентрації [2]. Конструктивно він виконаний у вигляді короткої циліндричної камери з радіальним чи осьовим каналом підведення живильного потоку, тангенціальним каналом керування та розташованим співвісно з віссю вихрової камери вихідним циліндричним патрубком. Недоліком даного пристрою є те, що для забезпечення його працездатності, необхідно мати тиск керування, що перевищує тиск живлення, а це, як правило, викликає необхідність у додатковому джерелі потоку керування. Відомо струминний апарат для пневмо- і гідротранспорту, прийнятий нами за прототип, призначений для транспортування сипких тіл за допомогою потоку газу чи рідини, що має в собі ежектор, у камеру змішування якого з бункера надхо А ____________________ 41017 пристрою керування 4 вихровим клапаном, вихрового клапана 5, каналу керуючого сигналу 6, тангенціального каналу керування 7 вихровим клапаном і каналу споживача 8. Пристрій управління потоком сипких середовищ працює таким чином: при відсутності вхідного сигналу по каналу керування 6, відсутній і вихідний сигнал у тангенціальному каналі керування 7 вихровим клапаном 5, при цьому вихровий клапан 5 відкрито, опір його мінімальний і потік сипкого середовища, що транспортується, вільно проходить крізь нього. При подачі сигналу від пристрою керування 4 в тангенціальний канал керування 7 вихровим клапаном 5 опір клапана зростає, при цьому зростає протитиск на виході з ежектора 3, і потік через нього зменшується, внаслідок цього зменшується кількість матеріалу, що транспортується. При паралельному приєднанні двох (фіг. 2) (і більш) клапанів, закриття одного з них відповідним сигналом керування, наприклад 6, припиняє потік сипкого середовища крізь вихровий клапан 5 і направляє його весь через вихровий клапан 11. Подача керуючого сигналу 9 і зняття керуючого сигналу 6, переключає потік сипкого середо вища, що транспортується, за рахунок закриття вихрового клапана 11 і відкриття вихрового клапана 5. Використання запропонованого пристрою управління потоком сипких середовищ забезпечує у порівнянні з відомими наступні переваги: - можливість регулювання потоку сипкого середовища за рахунок зміни опору вихрового клапана, а використання ежектора в сполученні з вихровим клапаном, встановленим на його виході, дозволяє забезпечити їхню спільну роботу від одного джерела робочого середовища; - паралельне з'єднання двох і більш вихрових клапанів дозволяє встановлювати перемикачі потоків для відповідного числа споживачів. Джерела інформації: 1. Брагин Б.Ф., Коломиец А.С., Кондратьев А.С. и др. Трубопроводный гидротранспорт твердых материалов. / Под ред. Брагина Б.Ф. - К.: ИСИО, 1993. - 400с. 2. А.с. СССР №1317195, МПК7 В 65 G53/00, F 15 С1/14, опублик. в 1987 г., бюл. №22. 3. Соколов Е.Я., Зингер Н.М. Струйные аппараты. - М.: Энергоатомиздат, 1989. - 352с. Фіг. 1 2 41017 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
