Триструнний ухиломір

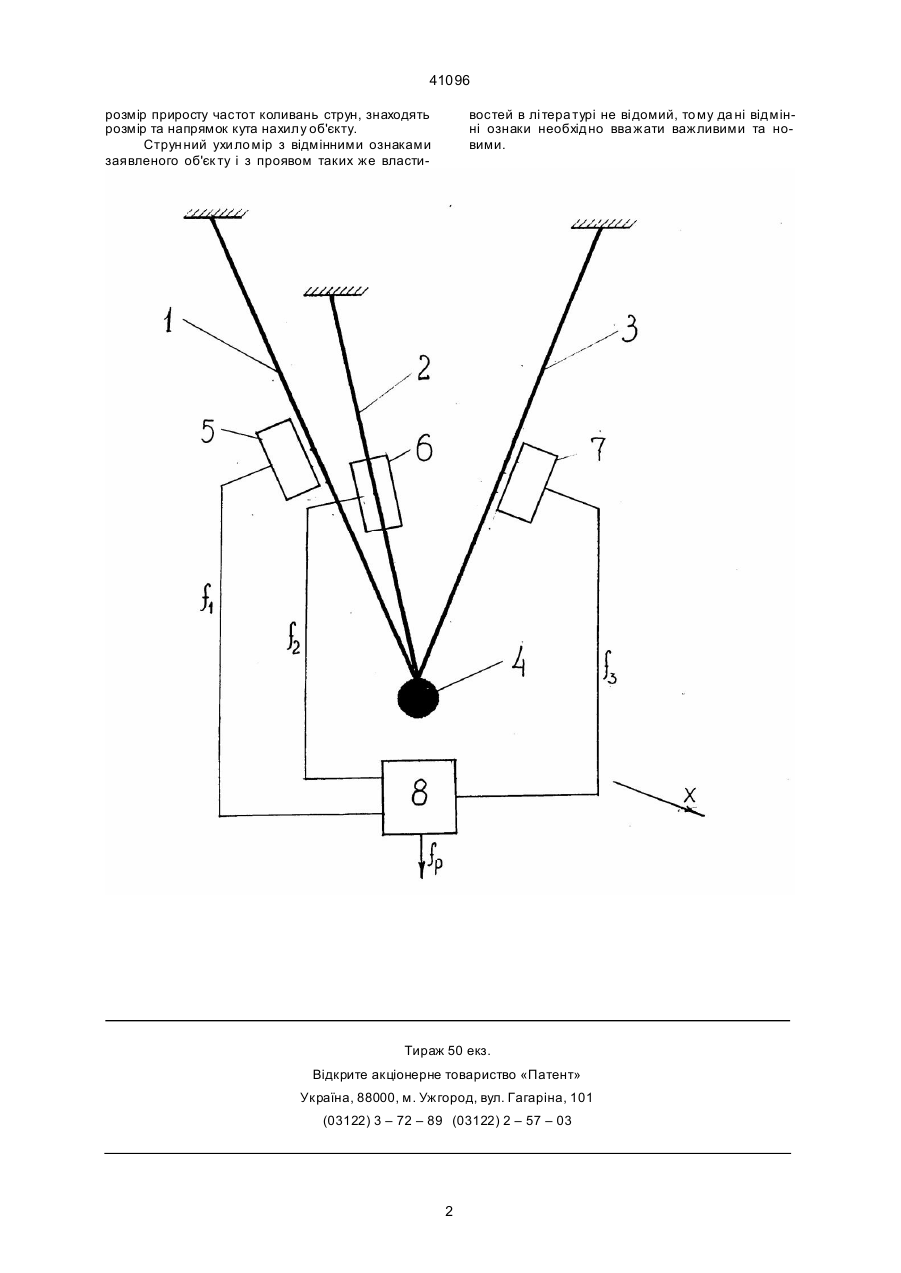

Струнний ухиломір, що містить корпус, струнний перетворювач, вантаж, підсилювачі збудження коливань струн і обчислювальний пристрій, який відрізняє ться тим, що перетворювач виконаний триструнним, причому точки кріплення струн не лежать на одній прямій. Зоя Ухиломір працює так. При відсутності зовнішнього вп ливу, тобто при кутові нахилу, рівному нулю, сили натягу струн 1, 2 та 3 рівні між собою, а, звідси, рівні і власні частоти f1 , f 2 та f 3 їх повздовжніх коливань. Часто ти f1, f2 та f3 попарно порівнюються в обчислювальному приладі 8 та при початкових умовах різності частот f1 та f2, f 1 та f3, f2 та f3 дорівнюють нулю. При нахилі об'єкту змінюються сили натягу струн та часто ти їх коливань, причому ці зміни залежать від розміру та напрямку кута нахилу (частоти коливань струн, що знаходяться в площині нахилу, зменшуються). Наприклад, під час нахилу да тчика вздовж вісі х, збільшуєть ся натяг струн датчика 1, 2 та послаблюється натяг струни 3. Таким чином, знаючи знак та (13) 41096 (11) UA Відомий прилад для знаходження кутів нахилу, що має корпус, дві струни перетворювача магнітно-електричного ти пу, розташованих в одній площині перпендикулярно одна до одної, в середині яких розта шована інерційна маса у вигляді демпфо ваного циліндра постійного магніту [1]. Під час вимірювань таким датчиком кутів нахилу об'єкту в якій-небудь площині, в якості робочої використовується струна, що знаходиться в цій площині, а друга служить струмопроводом. Для зміни площини вимірювань необхідно в якості струмопроводу використати другу струну. Відомий струн ний ухиломір [2], що має корпус, в се редині якого розташова ні вантаж, підвішений на струнах струн ного диференційного перетворювача, підсилювачі збуджень коливань та блока порівнянь, причому струни розташова ні під кутом одна до одної. Основним недоліком цього приладу являється можливість вимірювань кута нахилу об'єк ту лише в одній площині. Даний прилад є найбільш близьким до заявленого по технічній суті та призначенню, тому він прийнятий за прототип. В основу ви находу поставлена задача удосконалення струнного ухило міру, шля хом розширення функціональних можливостей прибору за рахунок вимірювань кутів нахилу об'єкту, як у повздовжній, так і в поперечній площині. Поставлена задача досягається тим, що у відомому струнному ухиломірі, який включає до себе корпус, струнний перетворювач, вантаж, підсилювач збудження коливань струн і обчислювальний пристрій, відповідно винаходу струн ний перетворювач виконаний триструн ним, причому точки кріплення струн не лежать на одній прямій. На фігурі зображено загальний вигляд приладу. Він включає корпус (не зображений), всередині якого розта шований маятник, що складається з вантажу 4, підвішеного на трьох струнах 1, 2, 3, що утворюють струнний перетворювач та підсилювач збудження коливань струн 5, 6, 7. Виходи підсилювачів 5, 6 та 7 збудження коливань струн з'єднані з вхо дами обчислювального приладу 8. Точки кріплення струн лежать на колі, причому величина радіуса цього кола впливає на чутливість ухиломіра (чим більше радіус, тим вища чутливість, але збільшується і вплив завад). (19) Винахід відноситься до області вимірювальної техніки, а саме до приладів для знаходження кута нахилу різних об'єктів. Прилад може бути використаний для вста новлювання різноманітних об'єктів у площині горизонту, а та кож для визначення поздовжнього профілю автомобільних доріг та при геодезичних роботах. А ____________________ 41096 розмір приросту частот коливань струн, знаходять розмір та напрямок кута нахилу об'єкту. Струн ний ухи ло мір з відмінними ознаками заявленого об'єк ту і з проявом таких же власти востей в лі тера турі не ві домий, то му да ні відмінні ознаки необхідно вва жати важливими та новими. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41096 3
