Прокладка підрейкова

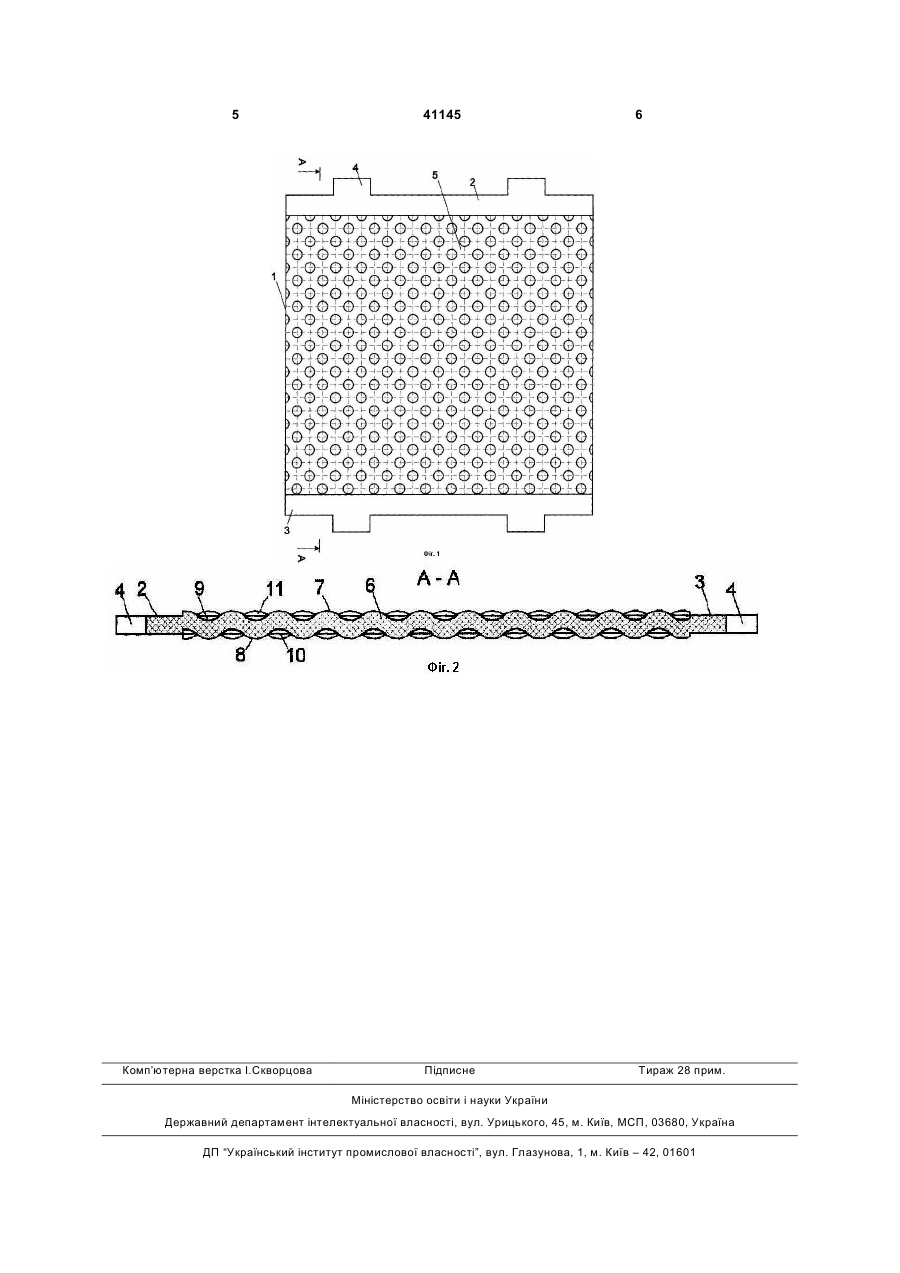

Прокладка підрейкова, яка являє собою прямокутну пластину певної товщини, виконану з пружного матеріалу з паралельними опорними поверхнями, на обох опорних поверхнях підрейкової частини виконані рифлення, яка відрізняється тим, що прокладка виконана з полімерного матеріалу, наприклад термопластичного поліуретану, з двох протилежних боків пластина на кінцях є гладкою та містить по два прямокутні виступи, рифлення виконане таким чином, що твірна їх у поперечному перерізі прокладки має форму синусоїди, причому повздовжні координатні осі верхньої і ни 3 Поставлене завдання вирішується тим, що в прокладці підрейковій, яка являє собою прямокутну пластину певної товщини, виконану з пружного матеріалу з паралельними опорними поверхнями, на обох опорних поверхнях підрейкової частини виконані рифлення, згідно з корисною моделлю прокладка виконана з полімерного матеріалу, наприклад, термопластичного поліуретану, з двох протилежних боків пластина на кінцях є гладкою та містить по два прямокутні виступи, рифлення виконане таким чином, що твірна їх у поперечному перерізі прокладки має форму синусоїди, причому повздовжні координатні осі верхньої і нижньої твірної збігаються відповідно з верхньою і нижньою площинами двох протилежних гладких сторін прокладки, а наступна синусоїдальна профільна поверхня другого ряду сполучена з першим рядом зі зміщенням на чверть періоду, при цьому опорні поверхні підрейкової частини сформовані по довжині, послідовним чергуванням парних і непарних поперечних рядів синусоїд з однаковим періодом і амплітудою в них, де період вибраний у межах Р=(6...7)h, де Р - період синусоїди; h - висота протилежних гладких сторін прокладки; а амплітуда зв'язана наступним співвідношенням: 1 A= h 2 , де А - амплітуда синусоїди; h - висота протилежних гладких сторін прокладки. Форма і розміри прокладки дозволяють не повне заповнення її опорних поверхонь, що збільшує міцністні характеристики, а також сприяє шумопоглинанню. Конструкція забезпечує необхідну жорсткість в умовах контакту обох опорних поверхонь, надійність, а також дозволяє розширити експлуатаційні можливості при застосуванні різних пружних клем. Прокладка довше протистоїть зносу і залишковим деформаціям. На фіг. 1 зображена прокладка, загальний вигляд; на фіг. 2 - розріз по А-А фіг. 1. Прокладка являє собою прямокутний лист 1 із пружного полімерного матеріалу, наприклад, термопластичного поліуретану з твердістю 85-95 од. по шкалі А. Шора, з паралельними опорними поверхнями. З двох протилежних боків 2,3 пластина на кінцях гладкою та містить по два прямокутні виступи 4, На обох опорних поверхнях підрейкової частини прокладки виконані рифлення 5. У поперечному перерізі, рифлення 5 виконані у вигляді синусоїди 6, товщина якої однакова по всій довжи 41145 4 ні прокладки 1. Верхня твірна 7 і нижня 8 синусоїди 6 розташовані таким чином, що подовжні координатні осі 9 і 10 кожної твірної збігаються з верхньою і нижньою площинами гладких бічних сторін 2 і 3. Наступна синусоїдальна подовжня поверхня 11 другого ряду сполучена з першим рядом із зміщенням на чверть періоду. Опорні поверхні підрейкової частини сформовані по довжині прокладки послідовно чергуються парними і непарними поперечними рядами синусоїд з однаковим періодом і амплітудою в них, при цьому період обраний у межах Р=(6...7)h, де Р - період синусоїди; h - висота протилежних гладких сторін прокладки; а амплітуда зв'язана наступним співвідношенням: 1 A= h 2 , де А - амплітуда синусоїди; h - висота протилежних гладких сторін прокладки. Прокладка працює таким чином. При русі рухомого складу, прокладка 1, крім попереднього статичного стиснення проміжними скріпленнями, знаходиться під впливом динамічного навантаження, періодичність прикладання якого дорівнює частоті проходу коліс над шпалами. Завдяки вибору оптимального поєднання, властивостей полімерного матеріалу, його твердості і конструктивного виконання рифлених опорних поверхонь, прокладка в умовах рівномірного обмеженого стиснення деформується в процесі роботи і має властивість зберігати свої початкові характеристики після багаторазового прикладання динамічного навантаження. При роботі прокладки під динамічним навантаженням, відбувається деформація опорних поверхонь таким чином, що при будь-яких сполученнях навантажень не відбувається виположування поверхонь підкладки, внаслідок підбору оптимальних параметрів твірних синусоїд. Раціональна форма рифлень перешкоджає засмоктуванню води і дрібних твердих часток між опорними поверхнями прокладки. Приведені в описі аналітичні залежності, дозволяють вибрати геометричні параметри робочих поверхонь прокладок, для забезпечення необхідних технічних характеристик у їхніх варіаціях. Застосування даної прокладки дозволить підвищити надійність і довговічність елементів проміжних рейкових скріплень, за рахунок зниження їх напруженого стану, сприяє шумопоглинанню, а також забезпечує тривале протистояння зносу. 5 Комп’ютерна верстка І.Скворцова 41145 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
