Автоматичний зонт

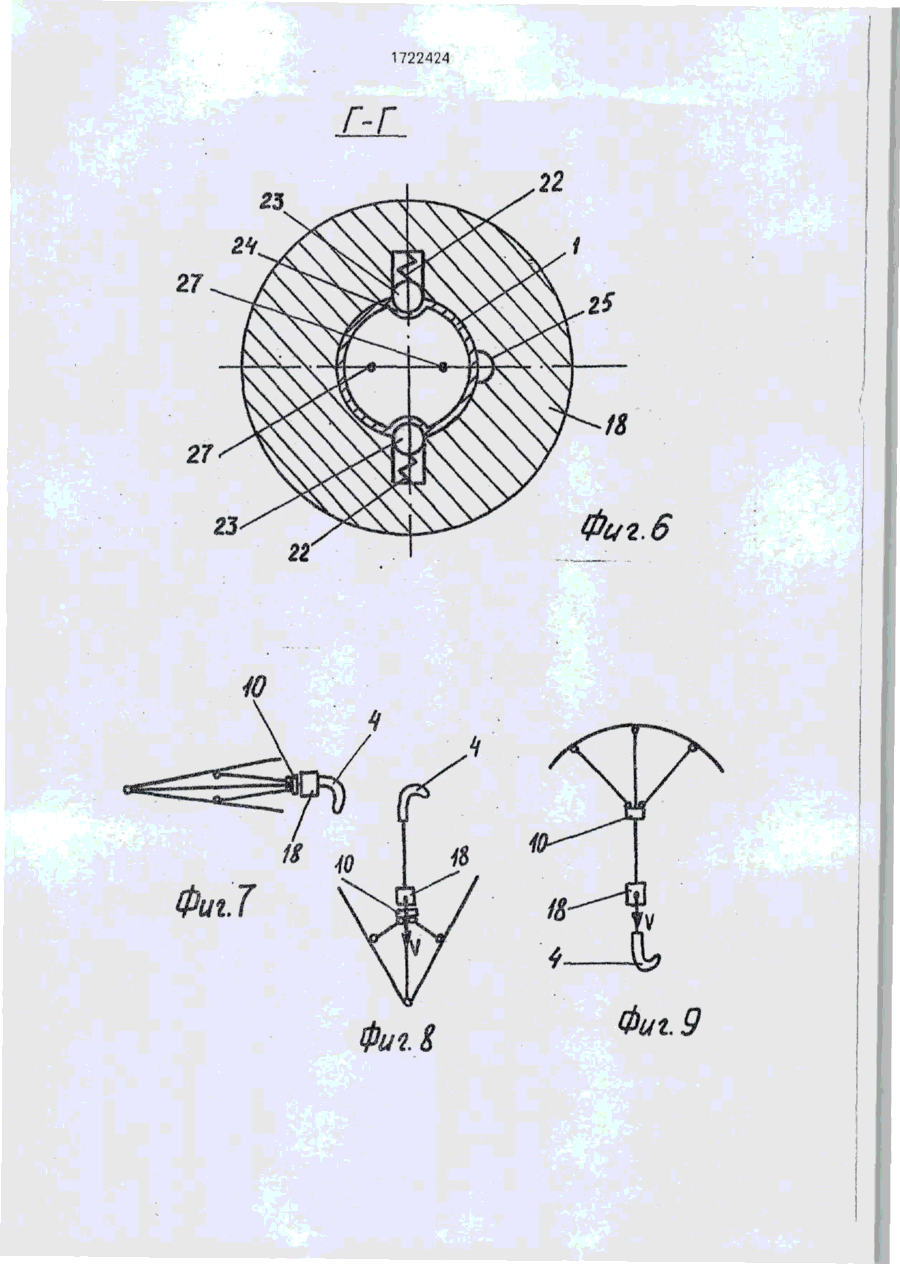

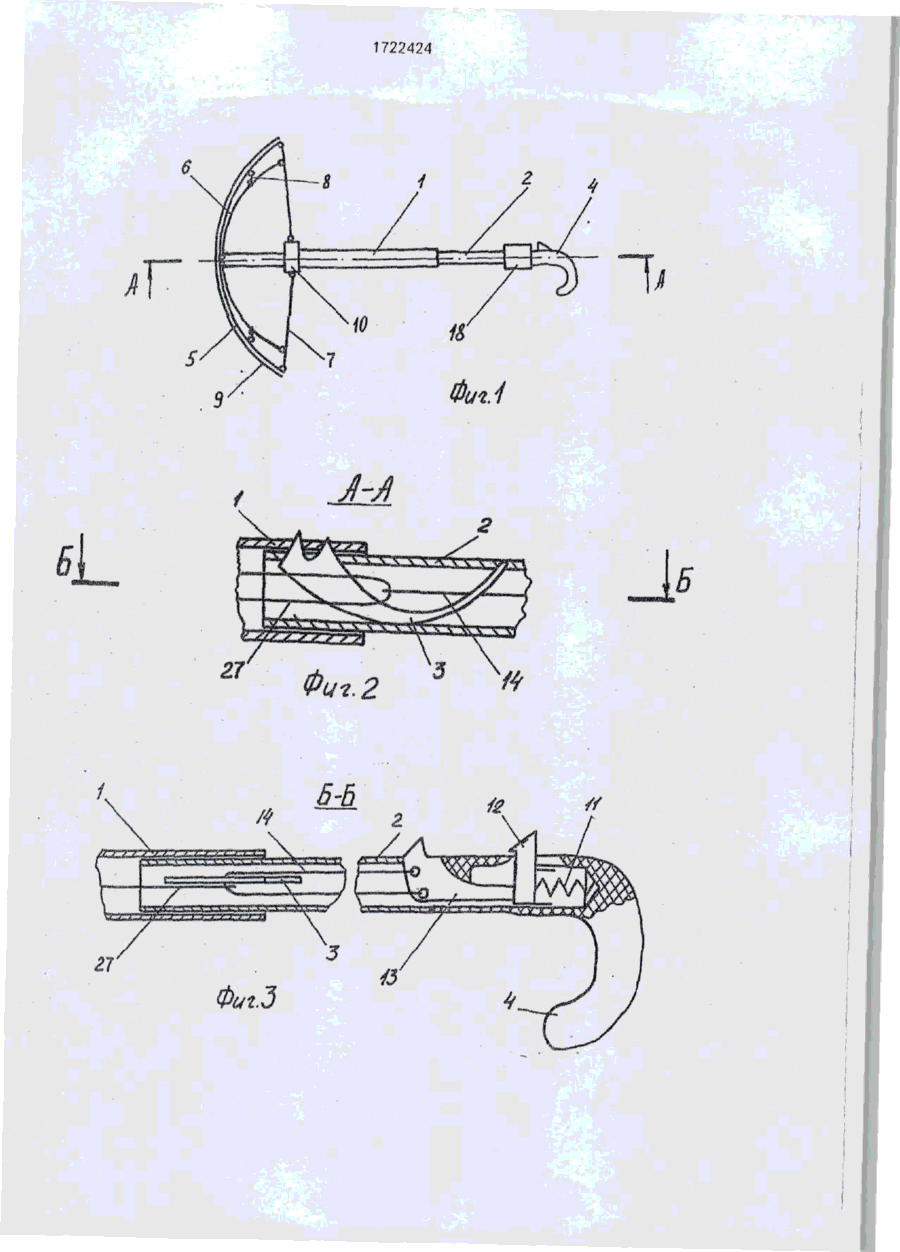

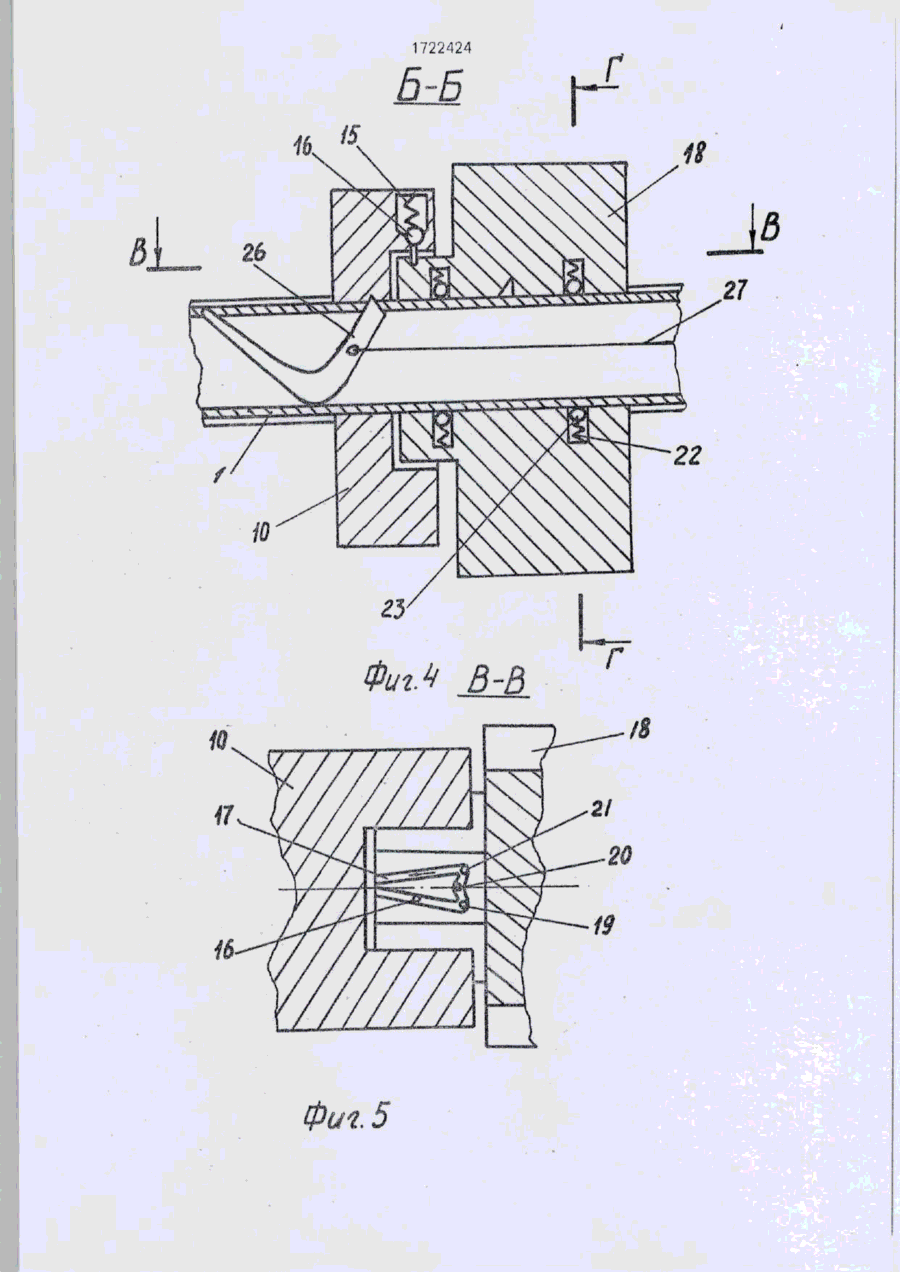

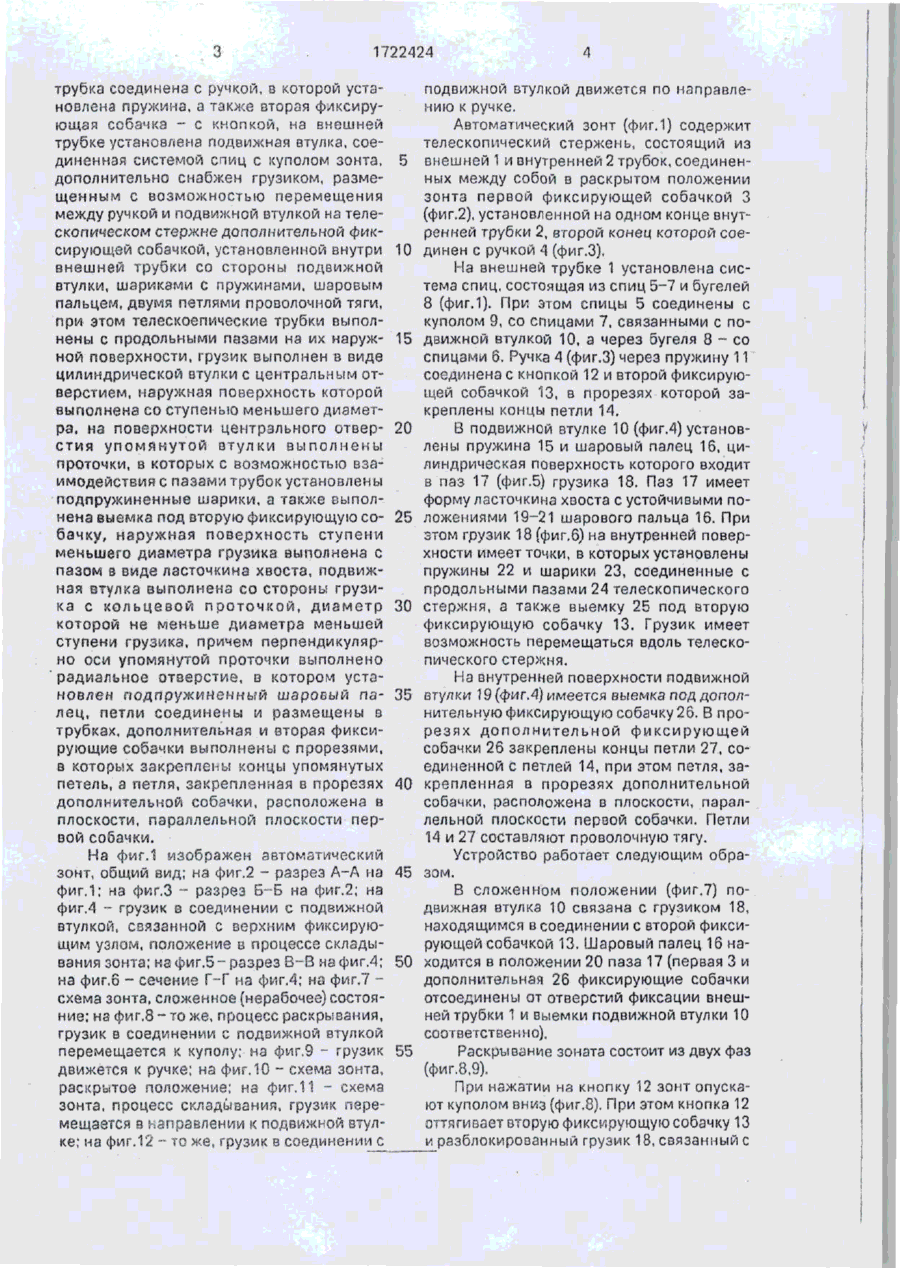

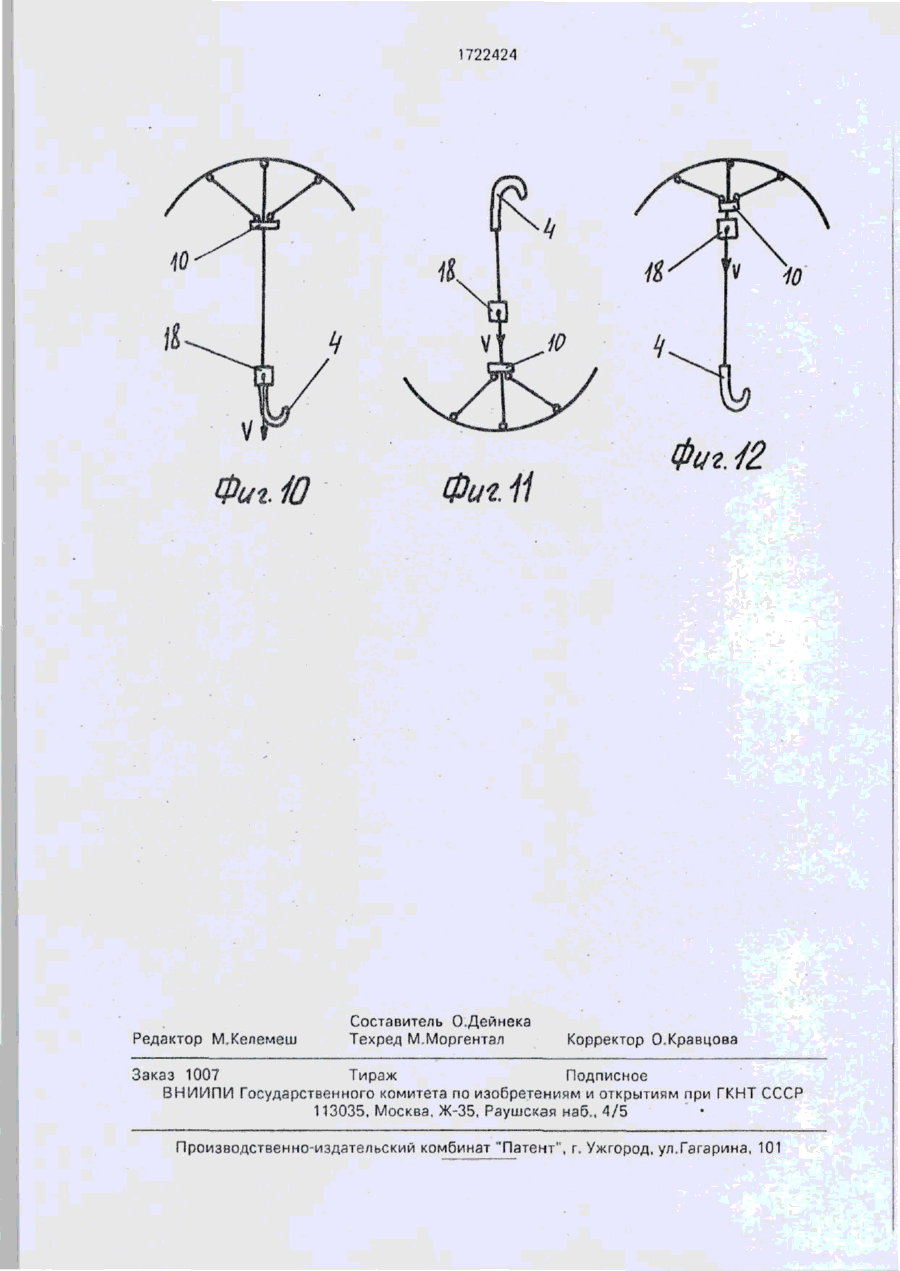

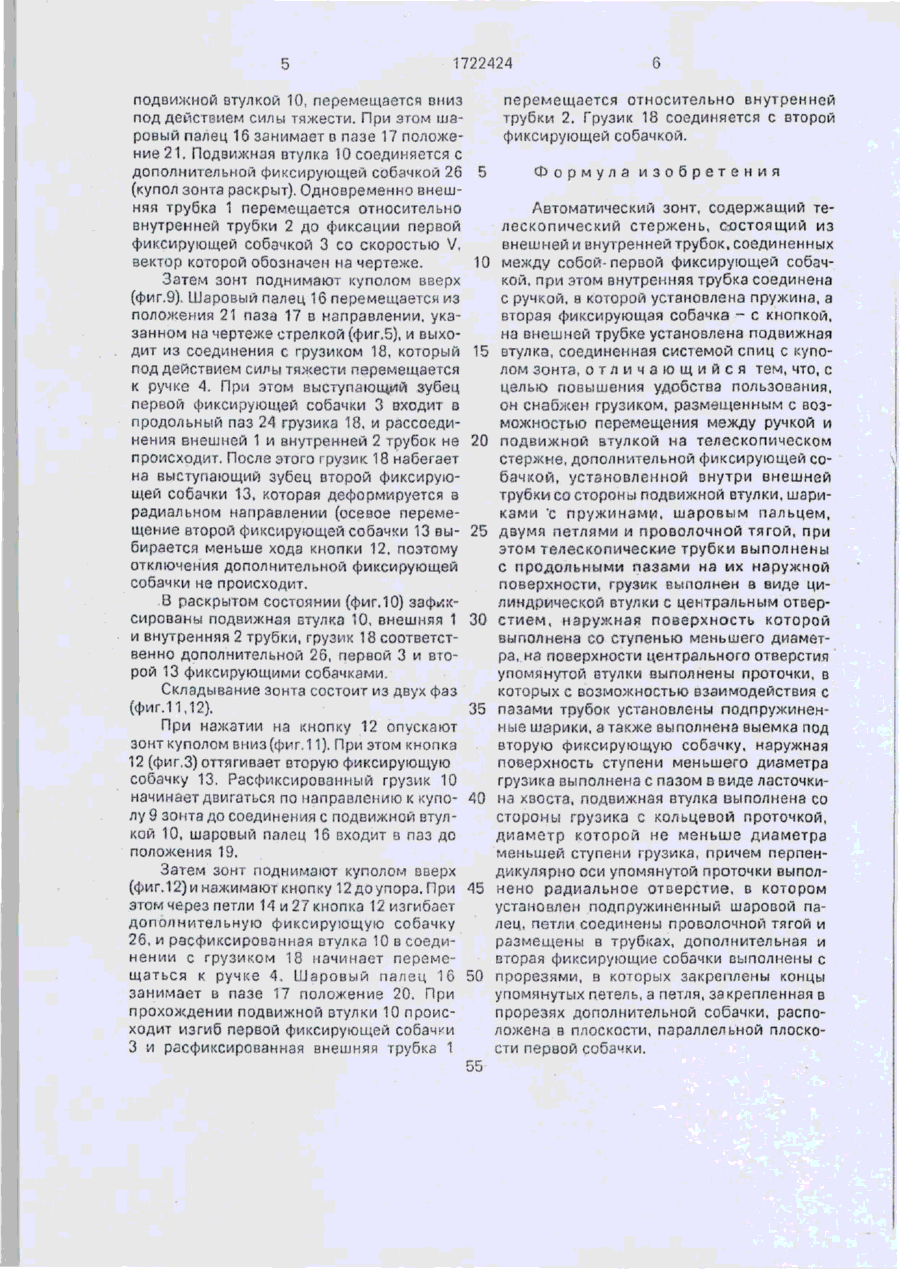

Изобретение относится к предметам личного пользования, к складывающимся зонтам-звтоматам. Цель изобретения - повышение удобства пользования. Телескопический стержень автоматического зонта состоит из внешней и внутренней трубок, внутри которых установлены пружина, фиксирующие собачки и упругие пластины,соединенные между собой проволочной тягой. На внешней трубке установлена подвижная втулка, соединенная системой спиц с куполом зонта. Телескопический стержень снабжен грузиком, установлен ным с возможностью перемещения между ручкой и подвижной втулкой зонта. Грузик выполнен в виде цилиндрической втулки с центральным отверстием и проточками, в которых установлены пордпружиненные шарики, взаимодействующие с пазами телескопических трубок. На наружной поверхности грузика выполнен паз в виде ласточкина хвоста, а подвижная втулка выполнена с кольцевой проточкой, перпендикулярно оси которой в отверстии установлен подпружиненный шаровой палец. Размещение на телескопическом стержне зонта подвижного грузика позволяет производить раскрывание и складывание купола за счет действия силы тяжести при движении грузика, который с помощью шариков центрируется на стержне, а с помощью паза типа ласточкин хвост и шарового пальца автоматически сцепляется с подвижной втулкой. 12 ил. Изобретение относится к предметам личного пользования, в частности к конструкциям складывающихся зонтое-автомзтов. Известен автоматический зонт, состоящий из внешней и внутренней трубок, соединенных между собой первой фиксирующей собачкой, при этом внутренняя трубка соединена с ручкой, в которой установлена пружина, а также вторая фиксирующая собачка - с кнопкой, на внешней трубке установлена подвижная втулка, соединенная системой спиц с куполом зонта. Недостатком зонта является усложненный процесс перевода зонта из рабочего (раскрытого) положения в нерабочее (закрытое), так как закрывание производится обеими руками. Цель изобретения - повышение удобства пользования. Поставленная цель достигается благодаря тому, что автоматический зонт, содержащий телескопический стержень, состоящий из внешней и внутренней трубок, соединенных между собой первой фиксирующей собачкой, при этом внутренняя ho 1722424 трубка соединена с ручкой, в которой установлена пружина, а также вторая фиксирующая собзчка - с кнопкой, на внешней трубке установлена подвижная втулка, соединенная системой спиц с куполом зонта, 5 дополнительно снабжен грузиком, размещенным с возможностью перемещения между ручкой и подвижной втулкой на телескопическом стержне дополнительной фиксирующей собачкой, установленной внутри 10 внешней трубки со стороны подвижной втулки, шариками с пружинами, шаровым пальцем, двумя петлями проволочной тяги, при этом телескоепические трубки выполнены с продольными пазами на их наруж- 15 ной поверхности, грузик выполнен в виде цилиндрической втулки с центральным отверстием, наружная поверхность которой выполнена со ступенью меньшего диаметра, на поверхности центрального отвер- 20 стия упомянутой втулки выполнены проточки, в которых с возможностью взаимодействий с пазами трубок установлены подпружиненные шарики, а также выполнена выемка под вторую фиксирующую со- 25 бачку, наружная поверхность ступени меньшего диаметра грузика выполнена с пазом в виде ласточкина хвоста, подвижная втулка выполнена со стороны грузика с кольцевой проточкой, диаметр 30 которой не меньше диаметра меньшей ступени грузика, причем перпендикулярно оси упомянутой проточки выполнено • радиальное отверстие, в котором установлен подпружиненный шаровый па- 35 лец, петли соединены и размещены в трубках, дополнительная и вторая фиксирующие собачки выполнены с прорезями, в которых закреплены концы упомянутых петель, а петля, закрепленная в прорезях 40 дополнительной собачки, расположена в плоскости, параллельной плоскости первой собачки. На фиг.1 изображен автоматический зонт, общий вид; на фиг.2 - разрез А-А на 45 фиг.1; на фиг.З - разрез Б-Б на фиг.2; на фиг.4 - грузик в соединении с подвижной втулкой, связанной с верхним фиксирующим узлом, положение в процессе складывания зонта; на фиг.5-~ разрез В-В на фиг.4; 50 на фиг.6 - сечение Г~Т на фиг.4; на фиг.7 схема зонта, сложенное (нерабочее) состояние; на фиг.8 - то же, процесс раскрывания, грузик в соединении с подвижной втулкой перемещается к куполу; на фиг.9 - грузик 55 движется к ручке; на фиг. 10 ~ схема зонта, раскрытое положение; на фиг. 11 - схема зонта, процесс складывания, грузик перемещается з направлении к подвижной втулке; на фиг,12 - то же, грузик в соединении с подвижной втулкой движется по направлению к ручке. Автоматический зонт (фиг.1) содержит телескопический стержень, состоящий из внешней 1 и внутренней 2 трубок, соединенных между собой в раскрытом положении зонта первой фиксирующей собачкой 3 (фиг.2), установленной на одном конце внутренней трубки 2, второй конец которой соединен с ручкой 4 (фиг.З). На внешней трубке 1 установлена система спиц, состоящая из спиц 5-7 и бугелей 8 (фиг.1). При этом спицы 5 соединены с куполом 9, со спицами 7, связанными с подвижной втулкой 10, а через бугеля 8 - со спицами 6. Ручка 4 (фиг.З) через пружину 11 соединена с кнопкой 12 и второй фиксирующей собачкой 13, в прорезях которой закреплены концы петли 14. В ПОДВИЖНОЙ втулке 10 (фиг.4) установлены пружина 15 и шаровый палец 16, цилиндрическая поверхность которого входит в паз 17 (фиг.5) грузика 18. Паз 17 имеет форму ласточкина хвоста с устойчивыми положениями 19-21 шарового пальца 16. При этом грузик 18 (фиг.6) на внутренней поверхности имеет точки, в которых установлены пружины 22 и шарики 23, соединенные с продольными пазами 24 телескопического стержня, а также выемку 25 под вторую фиксирующую собачку 13. Грузик имеет возможность перемещаться вдоль телескопического стержня. Нэ внутренней поверхности подвижной втулки 19 (фиг.А) имеется выемка под дополнительную фиксирующую собачку 26. В прорезях дополнительной фиксирующей собачки 26 закреплены концы петли 27, соединенной с петлей 14, при этом петля, закрепленная в прорезях дополнительной собачки, расположена в плоскости, параллельной плоскости первой собачки. Петли 14 и 27 составляют проволочную тягу. Устройство работает следующим образом. В сложенном положении (фиг.7) подвижная втулка 10 связана с грузиком 18, находящимся в соединении с второй фиксирующей собачкой 13. Шаровый палец 16 находится в положении 20 паза 17 (первая 3 и дополнительная 26 фиксирующие собачки отсоединены от отверстий фиксации внешней трубки 1 и выемки подвижной втулки 10 соответственно). Раскрывание зоната состоит из двух фаз (фиг.8,9). При нажатии на кнопку 12 зонт опускают куполом вниз (фиг.З). При этом кнопка 12 оттягивает вторую фиксирующую собачку 13 и разблокированный грузик 18, связанный с 1722424 подвижной втулкой 10, перемещается вниз перемещается относительно внутренней под действием силы тяжести. При этом шатрубки 2, Грузик 18 соединяется с второй ровый палец 16 занимает в пазе 17 положефиксирующей собачкой. ние 21. Подвижная втулка Ї0 соединяется с дополнительной фиксирующей собачкой 26 5 Формула изобретения (купол зонта раскрыт). Одновременно внешняя трубка 1 перемещается относительно Автоматический зонт, содержащий тевнутренней трубки 2 до фиксации первой лескопический стержень, состоящий из фиксирующей собачкой 3 со скоростью V, внешней и внутренней трубок, соединенных вектор которой обозначен на чертеже. 10 между собой-первой фиксирующей собачкой, при этом внутренняя трубка соединена Затем зонт поднимают куполом вверх с ручкой, в которой установлена пружина, а (фиг.9). Шаровый палец 16 перемещается из вторая фиксирующая собачка - с кнопкой, положения 21 паза 17 в направлении, укана внешней трубке установлена подвижная занном на чертеже стрелкой (фиг.5), и выходит из соединения с грузиком 18, который 15 втулка, соединенная системой спиц с куполом зонта, о т л и ч а ю щ и й с я тем, что, с под действием силы тяжести перемещается целыо повышения удобства пользования, к ручке А. При этом выступающий зубец он снабжен грузиком, размещенным с возпервой фиксирующей собачки 3 входит в можностью перемещения между ручкой и продольный паз 24 грузика 18, и рассоединения внешней 1 и внутренней 2 трубок не 20 подвижной втулкой на телескопическом стержне, дополнительной фиксирующей сопроисходит. После этого грузик 18 набегает бачкой, установленной внутри внешней на выступающий зубец второй фиксируютрубки со стороны подвижной втулки, шарищей собачки 13, которая деформируется в ками "с пружинами, шаровым пальцем, радиальном направлении (осевое перемещение второй фиксирующей собачки 13 вы- 25 двумя петлями и проволочной тягой, при этом телескопические трубки выполнены бирается меньше хода кнопки 12, поэтому с продольными пазами на их наружной отключения дополнительной фиксирующей поверхности, грузик выполнен в виде цисобачки не происходит. линдрической втулки с центральным отверВ раскрытом состоянии (фиг.10) зафиксированы подвижная втулка 10, внешняя 1 30 стием 4 наружная поверхность которой выполнена со ступенью меньшего диамети внутренняя 2 трубки, грузик 18 соответстра, на поверхности центрального отверстия венно дополнительной 26, первой 3 и втоупомянутой втулки выполнены проточки, в рой 13 фиксирующими собачками. которых с возможностью взаимодействия с Складывание зонта состоит из двух фаз (фиг.11,12). 35 пазами трубок установлены подпружиненные шарики, а также выполнена выемка под При нажатии на кнопку 12 опускают вторую фиксирующую собачку, наружная зонт куполом вниз (фиг. 11). При этом кнопка поверхность ступени меньшего диаметра 12 (фиг,3) оттягивает вторую фиксирующую грузика выполнена с пазом в виде ласточкисобачку 13. Расфиксированный грузик 10 начинает двигаться по направлению к купо- 40 на хвоста, подвижная втулка выполнена со стороны грузика с кольцевой проточкой, лу 9 зонта до соединения с подвижной втулдиаметр которой не меньше диаметра кой 10, шаровый палец 16 входит в паз до меньшей ступени грузика, причем перпенположения 19. дикулярно оси упомянутой проточки выполЗатем зонт поднимают куполом вверх (фиг. 12) и нажимают кнопку 12 до упора. При 45 нено радиальное отверстие, в котором установлен подпружиненный шаровой паэтом через петли 14 и 27 кнопка 12 изгибает лец, петли соединены проволочной тягой и дополнительную фиксирующую собачку размещены в трубках, дополнительная и 26, и расфиксировэнная втулка 10 в соедивторая фиксирующие собачки выполнены с нении с грузиком ІЗ начинает перемещаться к ручке 4. Шаровый палец 16 50 прорезями, в которых закреплены концы упомянутых петель, а петля, закрепленная в занимает в пазе 17 положение 20. При прорезях дополнительной собачки, распопрохождении подвижной втулки 10 происложена в плоскости, параллельной плоскоходит изгиб первой фиксирующей собачки сти первой собачки, 3 и расфиксированная внешняя трубка 1 55 1722424 1722424 1722424 1722424 Ч Редактор М.Келемеш Составитель О.Дейнека Техред М.Моргентал Корректор О.Кравцова Заказ 1007 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
