Зонт на стійці

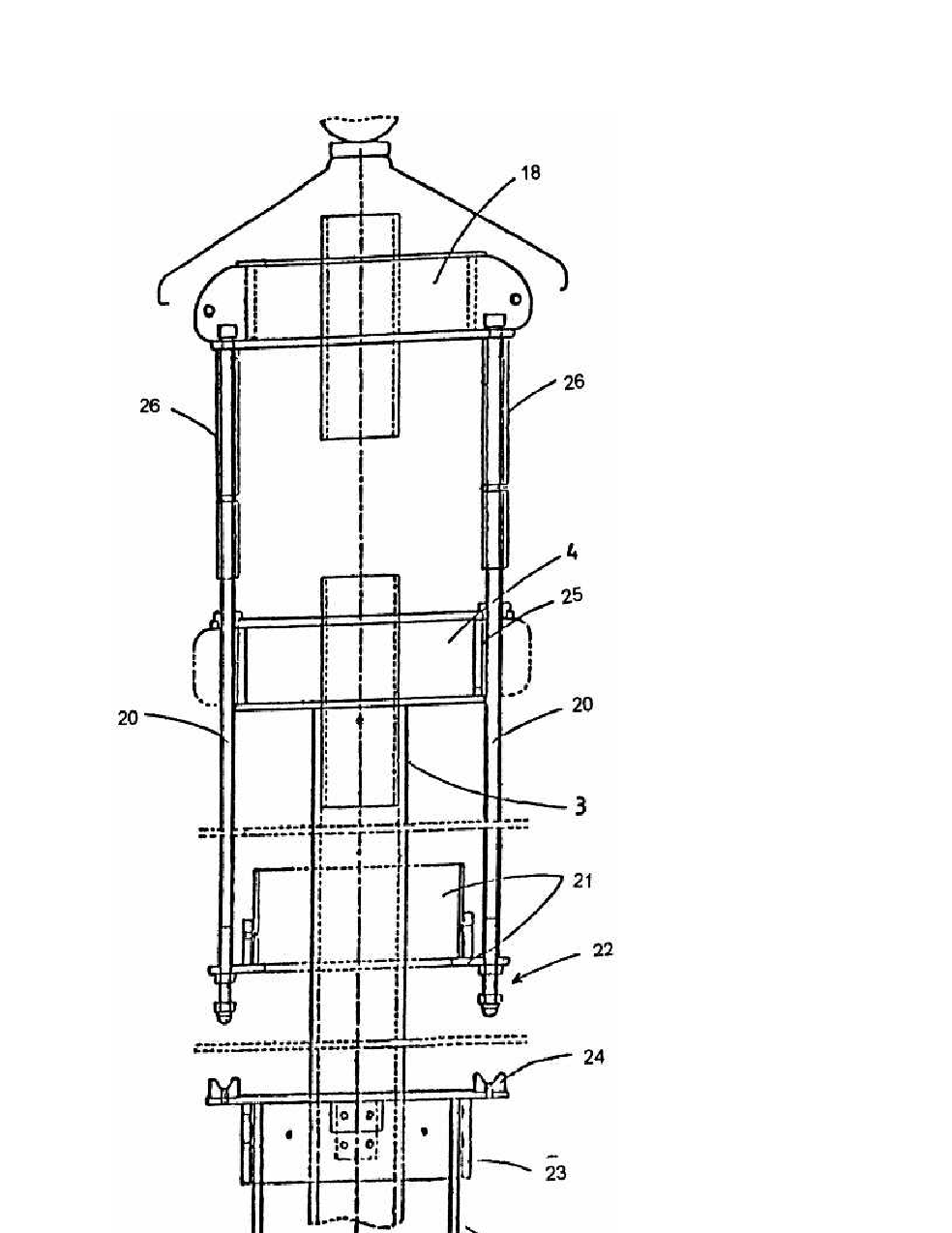

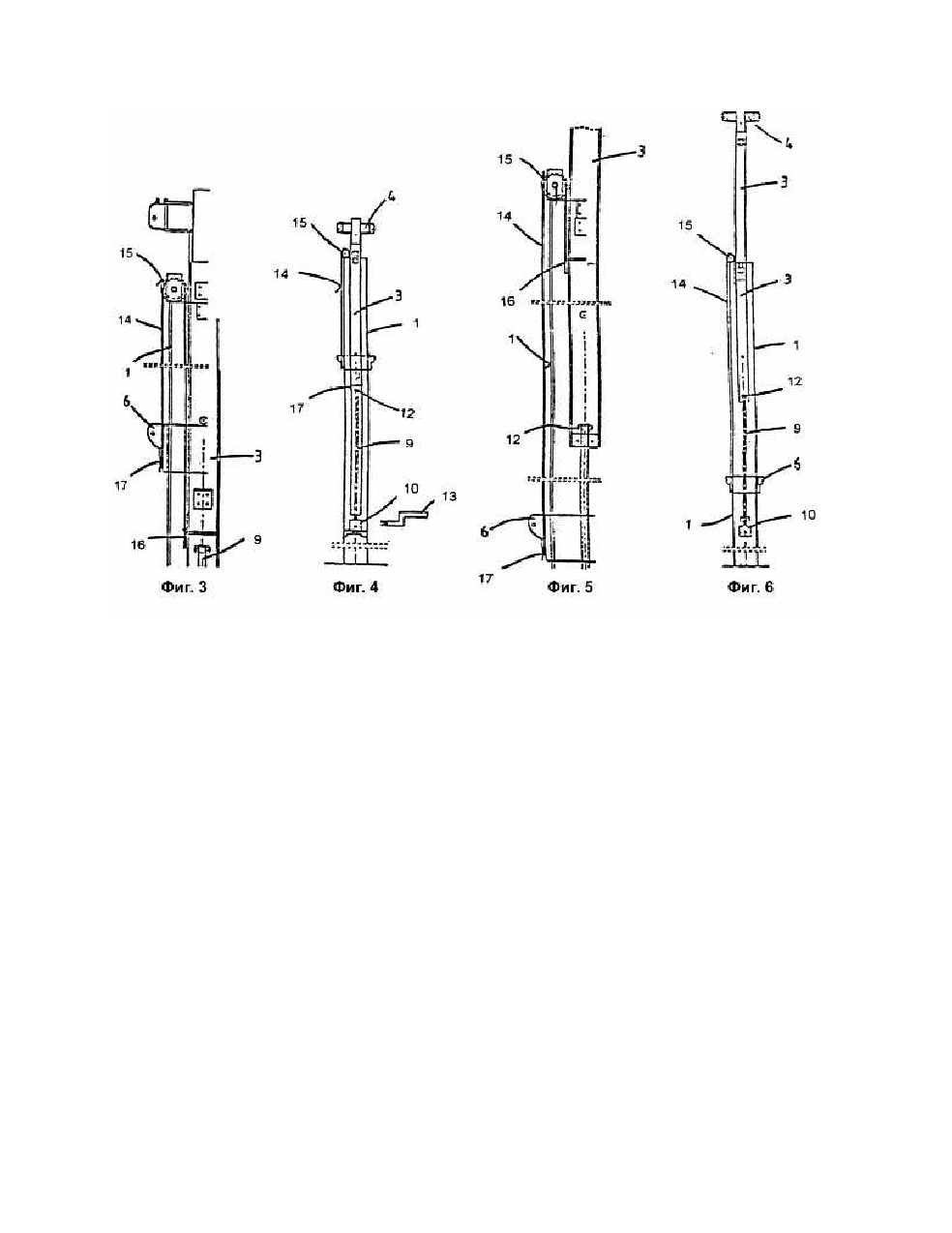

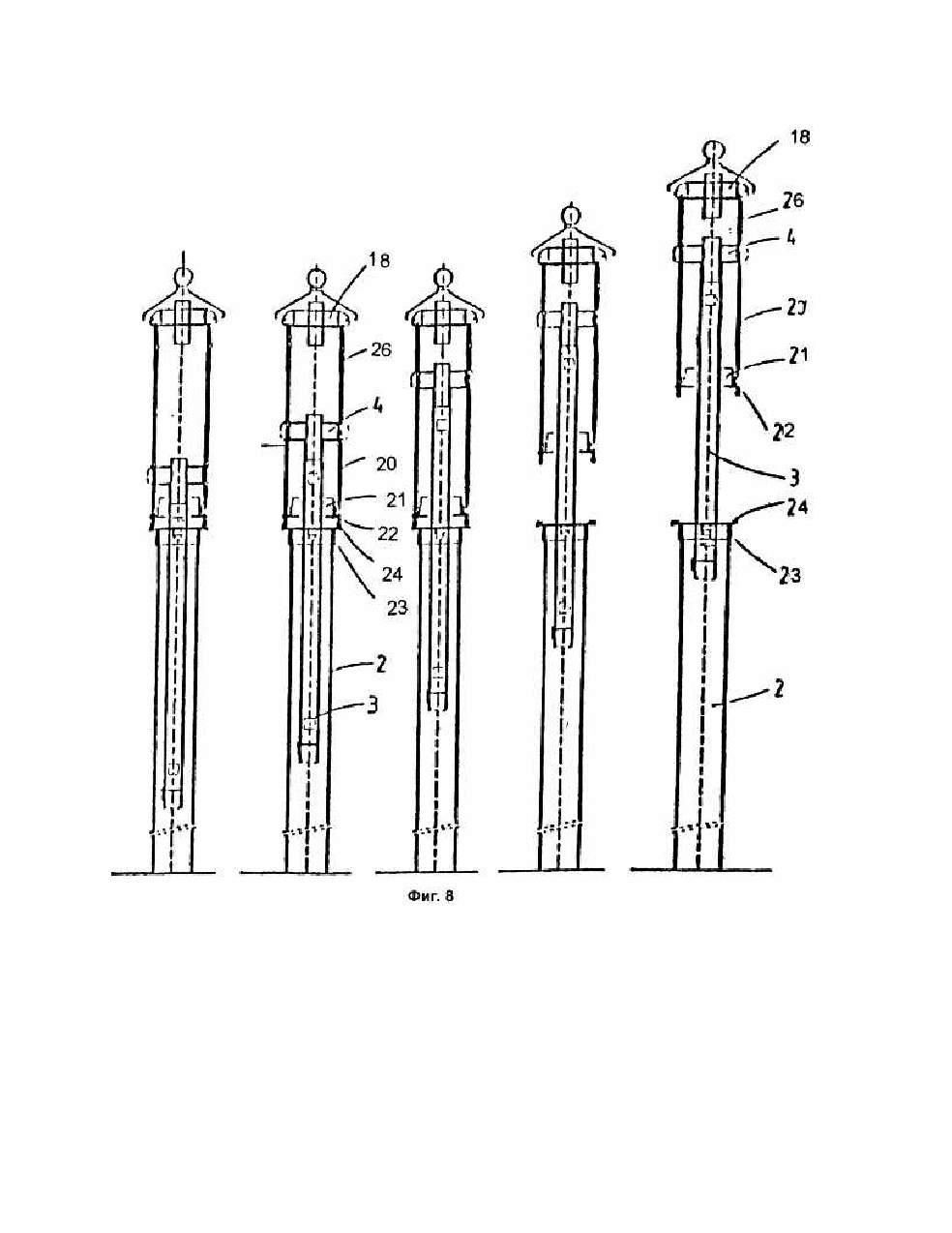

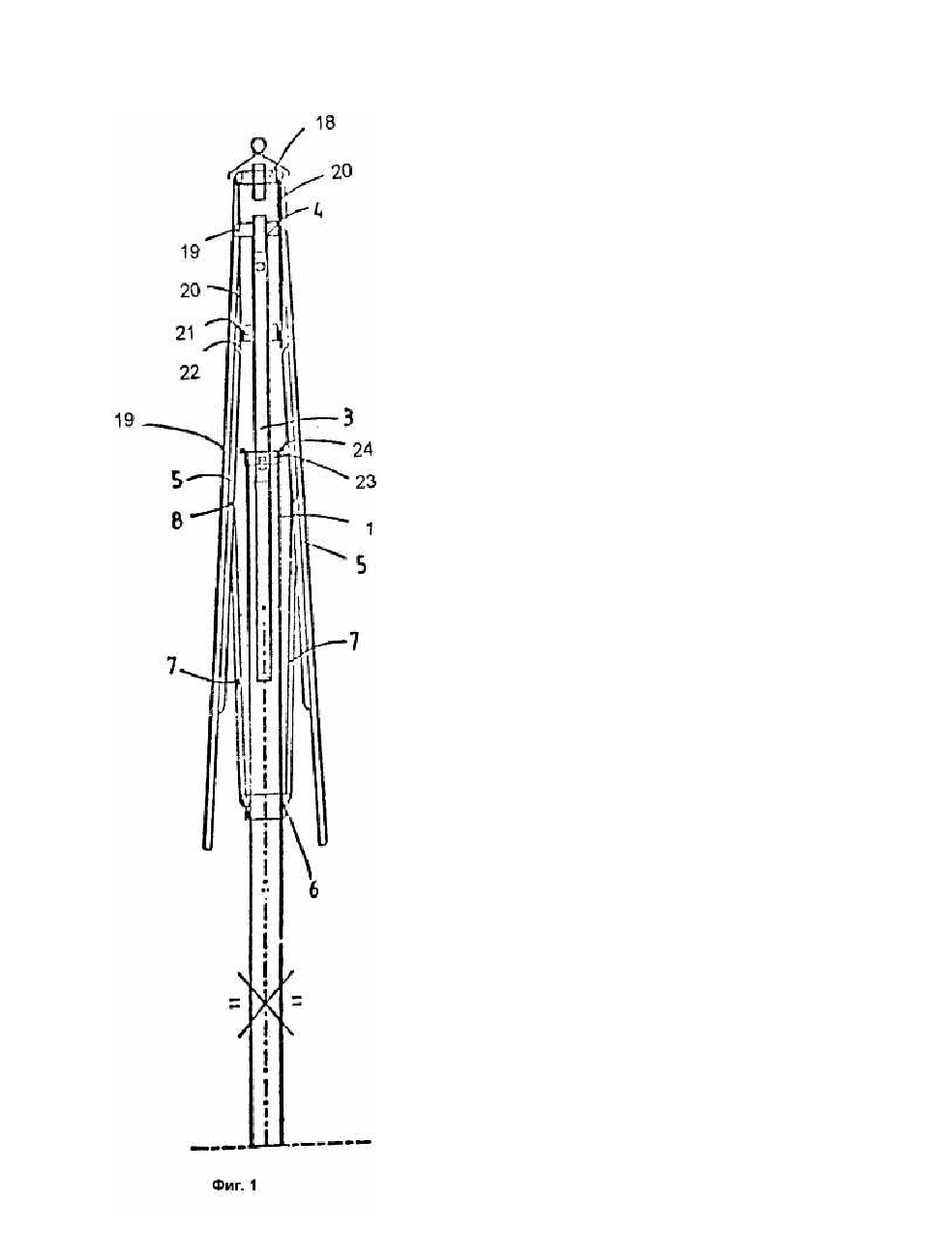

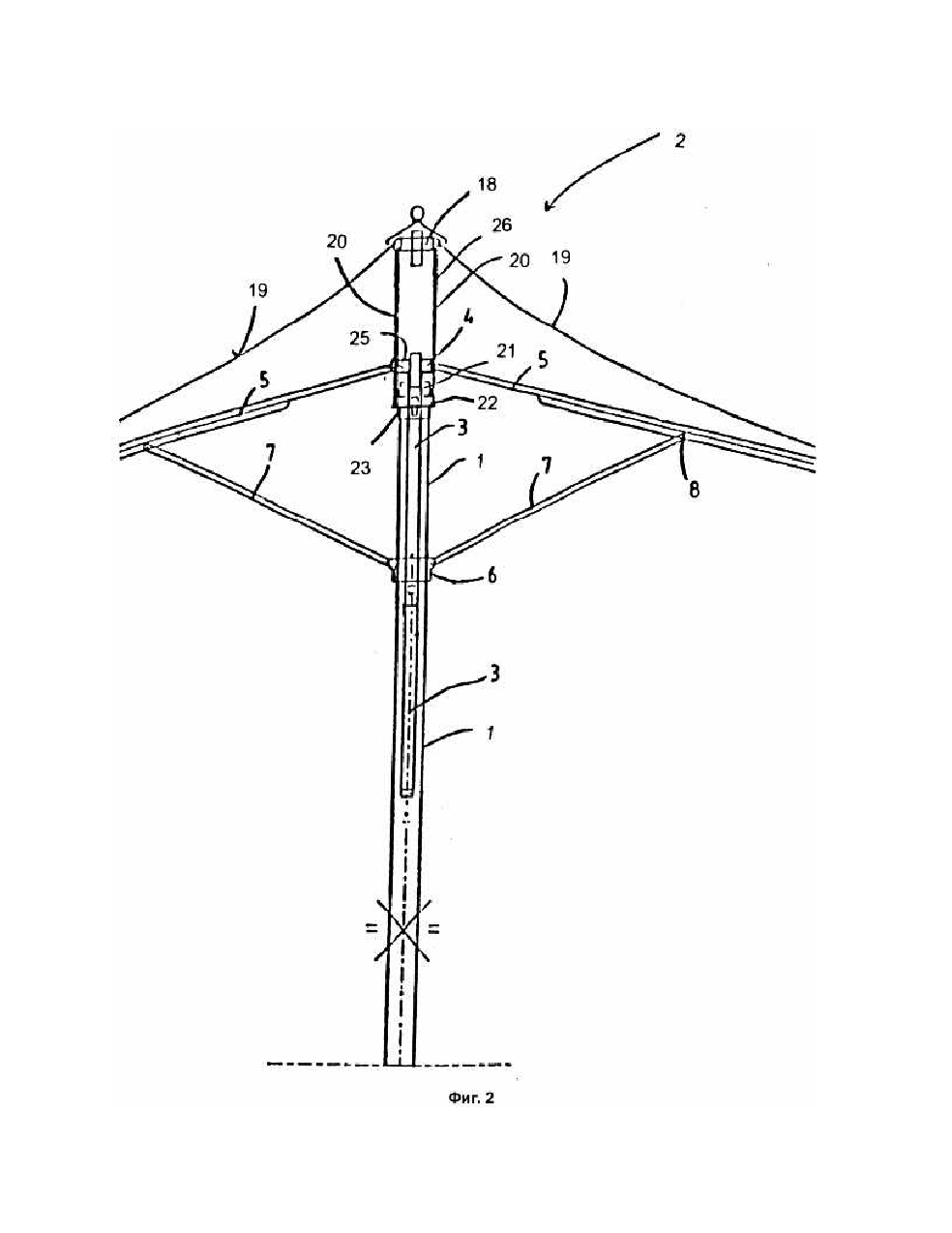

Изобретение относится к зонту, особенно большому, садовому, стендовому и т.д. со стойкой зонта, телескопически выдвигающейся частью стойки зонта, к которой шарнирно присоединены через коронку боковые штанги и с опорными стойками между подвижным вдоль стойки ползуном и боковыми штангами, а также с верхней обшивкой. Подвижная часть стойки зонта соединена с установленными в стойке резьбовым ходовым винтом и ползун соединен с частью стойки посредством проведенного по направляющему ролику гибкого натяжного элемента. Такой зонт, например, описан в [2]. При таком выполнении зонта возможно скользяще установленную телескопически выдвигающуюся часть стойки, которая несет верхние шарнирно закрепленные посредством коронки штанги, сдвигать с применением небольшого усилия и при этом принудительно поднимать ползун и посредством опорных стоек верхние штанги переводить в раскрытое положение и подпирать их. Движение части стойки и ползуна противоположны по направлению. Телескопически выдвигающаяся часть стойки соединена с находящимся в стойке зонта ходовым винтом и ползун соединен с частью стойки зонта посредством гибкого натяжного элемента, пропущенного по направляющему ролику. Для открывания зонта ходовая часть стойки опускается посредством резьбового ходового винта, тогда как ползун поднимается с помощью гибкого натяжного элемента. Для закрывания зонта телескопически выдвигающаяся часть стойки поднимается вверх, тогда как ползун по стойке смещается вниз. Смещение ползуна вниз производится за счет его собственного веса и за счет частичного веса опорных стоек и верхних штанг. Механизм ручного привода в действие предпочтительно используется для зонтов, диаметр которых в раскрытом состоянии составляет от 4 до 8 метров. При этом существенным является то, что верхняя часть зонта при раскрытом положении может быть натянута чрезвычайно сильно. Из [1] известен зонт, верх которого натягивается в виде пагоды, снабженный верхней коронкой. Она жестко соединена с подвижной частью стойки, причем верхние штанги выполнены телескопическими. Недостатком описанных конструкций является то, что они имеют недостаточную механическую и аэродинамическую прочность и жесткость. В основу изобретения поставлена задача усовершенствовать зонт указанного рода, чтобы повысить его механическую и аэродинамическую прочность, при обеспечении пагодообразной формы и хорошего натяжения верхней части от вершины до концов штанг. Поставленная задача решается за счет того, что в предложенном изобретении предусмотрена дополнительная коронка, расположенная над основной коронкой для закрепления верхнего края обшивки зонта, при этом дополнительная коронка снабжена нажимными стержнями, которые на своих нижних концах имеют направляющую для перемещения вдоль части стойки зонта, а стойка зонта снабжена кольцевым упором для этой направляющей. За счет такого построения простыми средствами можно получить зонт, который имеет вид пагоды, за счет вогнутости верхней части зонта от вершины до концов верхних штанг, и имеет находящуюся под значительным натягом обшивку без складок, причем зонтик-пагода механически и аэродинамически имеет высокую прочность. Зонт имеет собственную жесткость и собственную прочность, без которой приходится применять добавочно силы для предварительного натяжения. При нормальной натяжке получается полностью равномерный натяг верхней обшивки. Средства для этого конструктивно просты. Обходятся малым количеством добавочных частей. Раскрывание и закрывание зонта, как у нормальных зонтов этого вида, легко осуществляется. По дальнейшим признакам изобретения дополнительная коронка, нажимные стержни и направляющая образуют жестко связанный узел. Нажимные стержни пропущены через отверстия, выполненные в основной коронке, так что не возникает помех при раскрывании и закрывании зонта. Кольцевой упор расположен на верхнем конце стойки зонта и имеет гнездовые элементы для концов нажимных стержней, при этом гнездовые элементы выполнены с возможностью регулирования по высоте зонта. Нажимные стержни имеют упоры для ограничения смещения дополнительной коронки, выполненные в виде утолщений на нажимных стержнях. Для сохранения пагодообразной формы может быть предусмотрено, что обшивка образована треугольными секторами из текстильного материала, стороны треугольников которых выкроены вогнутыми. На фиг.1 показан зонт по изобретению в сложенном положении схематично; на фиг.2 - то же в раскрытом положении схематично; на фиг.3 и 4 - части привода зонта при раскрытом зонте; на фиг.5 и 6 соответствующие части привода при закрытом зонте; на фиг.7 - система устройства дополнительной коронки (схематично) в увеличенном масштабе; на фиг.8 - пофазный обзор движений дополнительной коронки из закрытого в раскрытое положение зонта (схематично). В основном чертеже изобретения (фиг.1) показана стойка 1 зонта 2, в которой имеется подвижная телескопически часть 3 стойки 1, на верхнем конце которой укреплена коронка 4, к которой шарнирно присоединены верхние штанги 5. Вдоль стойки 1 движется ползун 6, к которому шарнирно присоединены опорные стойки 7, которые другим концом шарнирами 8 соединены с верхними штангами 5. Для привода в действие зонта предусмотрен резьбовой ходовой винт 9, который на нижнем конце закреплен без возможности смещения в угловой передаче 10. Целесообразно на ходовом винте 9 выполнить резьбу трапециевидного профиля. Угловая передача 10 жестко закреплена на стойке 1 зонта 2 в кронштейне 11. Угловая передача 10 может, например, состоять из червяка с червячной шестерней, которая жестко по вращению соединена с ходовым винтом 9. На ходовом винте 9 находится маточная гайка 12, закрепленная в телескопически выдвигающейся части 3 стойки 1. Посредством ручки 13 можно вращать ходовой винт 9. Телескопически выдвигающаяся часть 3 стойки 1 и ползун 6 соединены гибким натяжним элементом 14 друг с другом, который огибает направляющий ролик 15. Гибкий натяжной элемент 14 представляет собой трос; можно, однако, применить цепь или подобный элемент. Один конец гибкого натяжного элемента 14 посредством крепежного органа 16, например, винта и т.п., жестко закреплен на телескопически выдвигающейся части 3 стойки 1, тогда как другой конец гибкого натяжного элемента 14 жестко связан с ползуном 6 креплением 17. Для открывания зонта ходовой винт 9 приводится во вращение ручкой 13 через угловую передачу 10. При этом маточная гайка 12 на ходовом винте 9 идет вниз и тянет телескопически выдвигающуюся часть 3 стойки 1 в направлении к стойке 1 вниз. Одновременно ползун б посредством гибкого натяжного элемента 14 на стойке 1 поднимается вверх, за счет чего происходит раздвигание верхних штанг посредством опорных стоек 7. Коронка 4 верхних штанг 5 опускается вниз. В зонте 2 предусмотрена еще одна дополнительная коронка 18, на которой закреплена только верхняя обшивка 19 зонта 2, или подвешена, тогда как нижний край верхней обшивки 19 соединен с концами верхних штанг 5. На дополнительной коронке 18 находятся нажимные стержни 20, например, в количестве четырех, которые жестко соединены с дополнительной коронкой и составляют с ней один конструктивный узел, с помощью которого закрепленная верхняя обшивка может перемещаться вертикально. Нижние концы нажимных стержней 20 идут к жестко соединенной с ними пластине 21. Дополнительная коронка 18, нажимные стержни 20 и пластина 21 в качестве упрочняющей пластины образуют прочный узел, который в целом подвижен вертикально. Пластина 21 оборудована ножками 22. На верхнем конце стойки 2 зонта 1 расположен кольцевой упор 23. Кольцевой упор 23 имеет гнездовые элементы 24 для концов нажимных стержней 20, причем гнездовые элементы 24 переставляются по высоте. Гнездовые элементы 24 представляют собой центрирующие на входе упруго демпфирующие открытые вверх гнезда-упоры. В них входят нижние концы нажимных стержней 20 и мягко садятся там при раскрывании зонта. Нижние концы нажимных стержней 20 с одной стороны выполнены так, что они при входе и упоре в гнезда центрируются и принудительно направляются ими, а с другой стороны могут точно регулироваться в вертикальном направлении. Регулируемость по высоте концов служит для оптимизации формы раскрытого зонта. Нажимные стержни 20 проходят сквозь отверстия для коронки 4 с верхними штангами 5. Нажимные стержни 20 снабжены на соответствующей высоте упорами 26, которые ограничивают перемещения коронки 4 с верхними штангами 5. Выгодно, если упоры 26 состоят из утолщений самих стержней в соответствующих местах. За счет механизма передачи с ручкой 13 внутри внешней неподвижной стойки зонта посаженный на фланец угловой передачи 10 ходовой винт 9 тянет внутреннюю телескопически выдвигающуюся часть 3 стойки 1 вниз, внутрь внешней стойки 1. За счет этого сначала обе коронки двигаются вместе, т.е. на одинаковое расстояние вниз. Так ползун 6 связан с нижним концом внутренней подвижной телескопически выдвигающейся части 3 стойки 1 гибким нажимным элементом 14, который огибает помещенный на верхнем конце неподвижной части стойки 1 ролик 15 и направляется им, опускание внутренней части стойки с коронками вызывает одновременно движение вверх ползуна 6. Коронка и ползун таким образом движутся в противоположных направлениях. Расхождение опорных стоек 7 и движение вверх ползуна 6 с одной стороны и одновременно расхождение верхних штанг 5 за счет движения вниз коронки со штангами с другой стороны будет результатом этих перемещений. Как только в ходе совместного движения вниз обеих коронок 4 и 18 нижние концы нажимных стержней 20, входя в гнезда пластины 21, застопорятся в этом движении вниз, дополнительная коронка 18 остановится, т.е. прекратит спускаться, а коронка 4 с верхними штангами 5 будет продолжать двигаться вниз, т.е. продолжается принудительное слияние коронки 4 со штангами 5 и ползуном 6. При этом, если смотреть на обе коронки - одиноком дальнейшем опускании коронки 4 с верхними штангами 5 и одновременном подъеме и разведении внешних концов верхних штанг 5 - оба движения относительно неподвижной в пространстве дополнительной коронки - то слишком большое растяжение верхней обшивки 19 между внешними концами верхних штанг 5 с одной стороны и соответственно радиально расположенными точками крепления дополнительной коронки 18 с другой стороны бесступенчато уменьшается. В процессе дальнейшего раскрывания радиальная длина дуги верхней обшивки 19 станет соответствовать соответствующей секущей (прямая линия между концом верхней штанги и противоположным концом коронки, и хотя уже форма обшивки получается как у пагоды, однако обшивка еще не натянута полностью, а лишь находится в начальной стадии натяжения. Это получается также за счет того, что ручка еще не закручена до конца) определенное расстояние между верхним краем ползуна и закрепленным на нижней части стойки кольцевым упором 23, и лицо, раскрывающее зонт, еще не почувствует заметного сопротивления со стороны ручки. Верхняя обшивка имеет, несмотря на правильную форму, множество мелких складок. Дуга по краям от одного конца верхней штанги до соседнего конца верхней штанги, а также размещенные по краю материала воланы или боковые подвески еще не натянуты. Во время остальных стадий процесса раскрывания и вращения ручки чувствуется все увеличивающееся сопротивление вращению. Дальнейшее изменение геометрии зонта относительно неподвижной в пространстве дополнительной коронки 18 вызывает полный раскрыв обшивки без складок с увеличенным натягом текстильного материала по периферии. Происходит заметное натяжение материала, сопровождаемое также акустическим эффектом: возникает эхо под зонтом, высокий натяг материала вдоль радиальной линии искривления и дополнительной коронки и видимое уточнение формы пагоды всей обшивки. При закрывании зонта обшивка с каждым поворотом ручки ослабевает, возникает избыток материала обшивки между концами верхних штанг и точками крепления к верхней коронке. Дополнительная коронка 18 с нажимными стержнями 20 и пластиной 21 сначала вверх не двигаются; лишь когда коронка с верхними штангами с имеющимися в ней проходными отверстиями для нажимных стержней 20 упирается в нижние края утолщений на нажимных стержнях 20 начинает подниматься дополнительная коронка 18. Это значит, что коронка 4 с верхними штангами 5 увлекает с собой дополнительную коронку 18. Обе детали движутся вместе, сохраняя взаимное расстояние. При этом упомянутый избыток длины верхней обшивки выпирается. Он вовсе исчезает при полном закрывании зонта. Избытки материала появляются лишь в процессе раскрывания и закрывания зонта. Радиальные текстильные сектора пагодообразного в раскрытом состоянии купола зонта или верхней обшивки зонта в их развертке не являются плоскими: все три стороны выкройки имеют вогнутый контур. Боковые стороны радиального сектора зеркально одинакового контурами сливаются с такими же сторонами следующего сектора. Соединение всех выкроенных таким образом секторов и образование из них верхней обшивки дают во взаимодействии с конструкцией зонта с одной стороны необходимое механические напряжение в радиальном и окружном направлении, а с другой стороны, геометрически идеальную форму пагоды в полностью раскрытом и натянутом зонте. Источники информации 1. Патент США №3870062, кл. A45B19/04, 1975. 2. Патент США №4424824, кл. A45B19/04, 1979.
