Акрилова самотвердіюча композиція

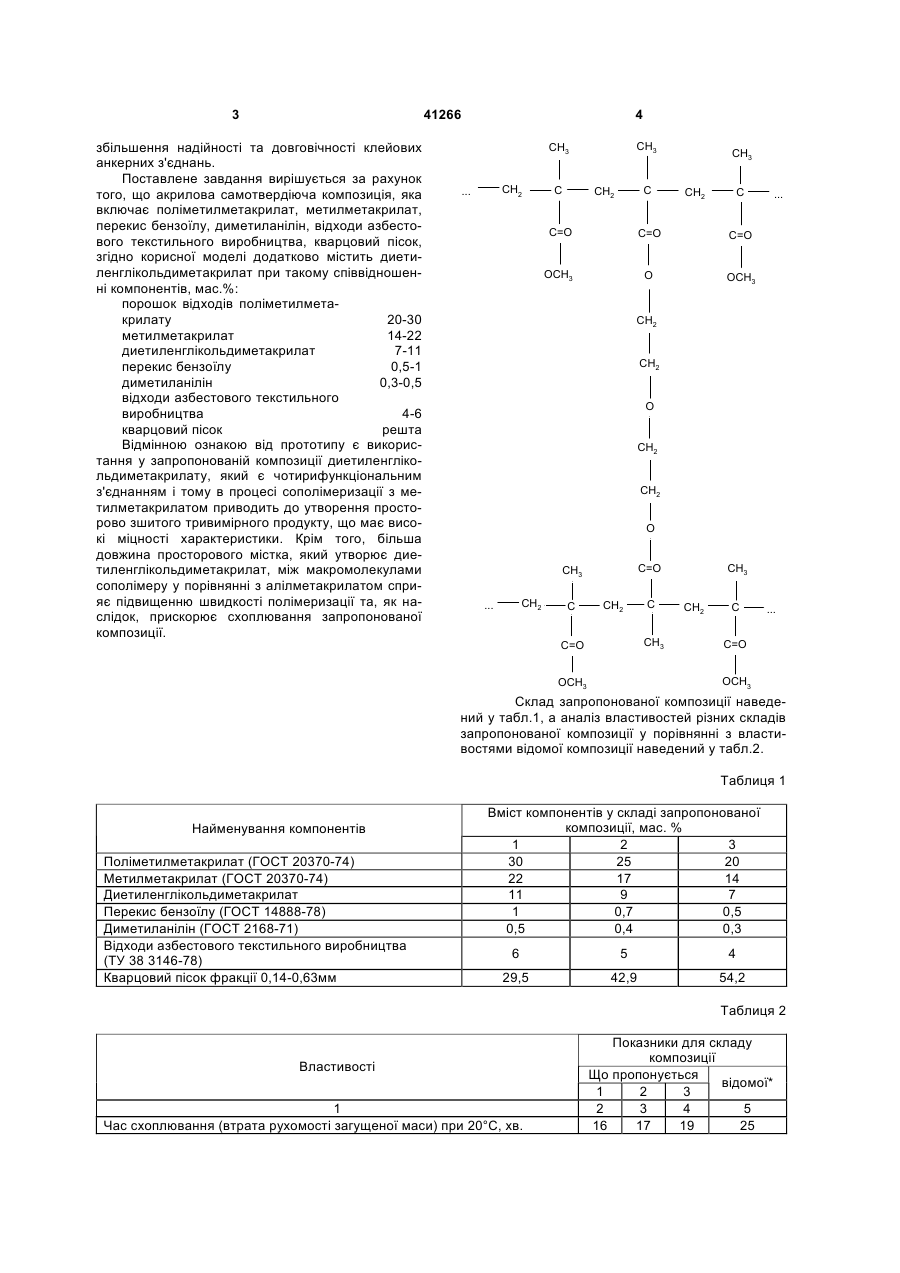

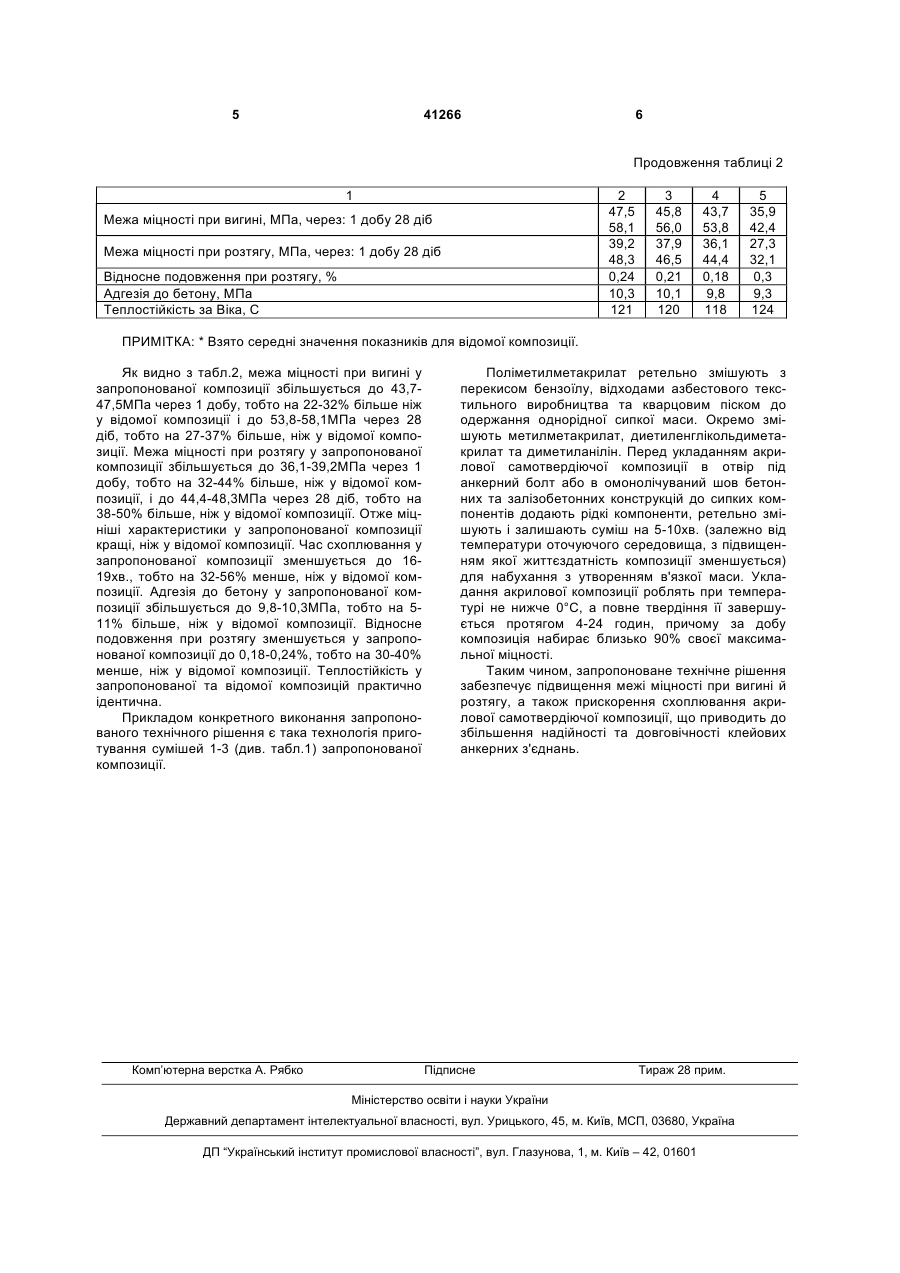

Акрилова самотвердіюча композиція, що включає поліметилметакрилат, метилметакрилат, перекис бензоїлу, диметиланілін, відходи азбесто 3 41266 збільшення надійності та довговічності клейових анкерних з'єднань. Поставлене завдання вирішується за рахунок того, що акрилова самотвердіюча композиція, яка включає поліметилметакрилат, метилметакрилат, перекис бензоїлу, диметиланілін, відходи азбестового текстильного виробництва, кварцовий пісок, згідно корисної моделі додатково містить диетиленглікольдиметакрилат при такому співвідношенні компонентів, мас.%: порошок відходів поліметилметакрилату 20-30 метилметакрилат 14-22 диетиленглікольдиметакрилат 7-11 перекис бензоїлу 0,5-1 диметиланілін 0,3-0,5 відходи азбестового текстильного виробництва 4-6 кварцовий пісок решта Відмінною ознакою від прототипу є використання у запропонованій композиції диетиленглікольдиметакрилату, який є чотирифункціональним з'єднанням і тому в процесі сополімеризації з метилметакрилатом приводить до утворення просторово зшитого тривимірного продукту, що має високі міцності характеристики. Крім того, більша довжина просторового містка, який утворює диетиленглікольдиметакрилат, між макромолекулами сополімеру у порівнянні з алілметакрилатом сприяє підвищенню швидкості полімеризації та, як наслідок, прискорює схоплювання запропонованої композиції. 4 CH3 CH3 CH2 ... C C CH2 CH3 CH2 C C=O C=O C=O OCH3 O ... OCH3 CH2 CH2 O CH2 CH2 O C=O CH3 CH2 ... C CH2 C CH3 C=O CH3 CH2 C ... C=O OCH3 OCH3 Склад запропонованої композиції наведений у табл.1, а аналіз властивостей різних складів запропонованої композиції у порівнянні з властивостями відомої композиції наведений у табл.2. Таблиця 1 Найменування компонентів Поліметилметакрилат (ГОСТ 20370-74) Метилметакрилат (ГОСТ 20370-74) Диетиленглікольдиметакрилат Перекис бензоїлу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Відходи азбестового текстильного виробництва (ТУ 38 3146-78) Кварцовий пісок фракції 0,14-0,63мм Вміст компонентів у складі запропонованої композиції, мас. % 1 2 3 30 25 20 22 17 14 11 9 7 1 0,7 0,5 0,5 0,4 0,3 6 5 4 29,5 42,9 54,2 Таблиця 2 Властивості 1 Час схоплювання (втрата рухомості загущеної маси) при 20°С, хв. Показники для складу композиції Що пропонується відомої* 1 2 3 2 3 4 5 16 17 19 25 5 41266 6 Продовження таблиці 2 1 2 47,5 58,1 39,2 48,3 0,24 10,3 121 Межа міцності при вигині, МПа, через: 1 добу 28 діб Межа міцності при розтягу, МПа, через: 1 добу 28 діб Відносне подовження при розтягу, % Адгезія до бетону, МПа Теплостійкість за Віка, С 3 45,8 56,0 37,9 46,5 0,21 10,1 120 4 43,7 53,8 36,1 44,4 0,18 9,8 118 5 35,9 42,4 27,3 32,1 0,3 9,3 124 ПРИМІТКА: * Взято середні значення показників для відомої композиції. Як видно з табл.2, межа міцності при вигині у запропонованої композиції збільшується до 43,747,5МПа через 1 добу, тобто на 22-32% більше ніж у відомої композиції і до 53,8-58,1МПа через 28 діб, тобто на 27-37% більше, ніж у відомої композиції. Межа міцності при розтягу у запропонованої композиції збільшується до 36,1-39,2МПа через 1 добу, тобто на 32-44% більше, ніж у відомої композиції, і до 44,4-48,3МПа через 28 діб, тобто на 38-50% більше, ніж у відомої композиції. Отже міцніші характеристики у запропонованої композиції кращі, ніж у відомої композиції. Час схоплювання у запропонованої композиції зменшується до 1619хв., тобто на 32-56% менше, ніж у відомої композиції. Адгезія до бетону у запропонованої композиції збільшується до 9,8-10,3МПа, тобто на 511% більше, ніж у відомої композиції. Відносне подовження при розтягу зменшується у запропонованої композиції до 0,18-0,24%, тобто на 30-40% менше, ніж у відомої композиції. Теплостійкість у запропонованої та відомої композицій практично ідентична. Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (див. табл.1) запропонованої композиції. Комп’ютерна верстка А. Рябко Поліметилметакрилат ретельно змішують з перекисом бензоїлу, відходами азбестового текстильного виробництва та кварцовим піском до одержання однорідної сипкої маси. Окремо змішують метилметакрилат, диетиленглікольдиметакрилат та диметиланілін. Перед укладанням акрилової самотвердіючої композиції в отвір під анкерний болт або в омонолічуваний шов бетонних та залізобетонних конструкцій до сипких компонентів додають рідкі компоненти, ретельно змішують і залишають суміш на 5-10хв. (залежно від температури оточуючого середовища, з підвищенням якої життєздатність композиції зменшується) для набухання з утворенням в'язкої маси. Укладання акрилової композиції роблять при температурі не нижче 0°С, а повне твердіння її завершується протягом 4-24 годин, причому за добу композиція набирає близько 90% своєї максимальної міцності. Таким чином, запропоноване технічне рішення забезпечує підвищення межі міцності при вигині й розтягу, а також прискорення схоплювання акрилової самотвердіючої композиції, що приводить до збільшення надійності та довговічності клейових анкерних з'єднань. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
