Самотвердіюча композиція

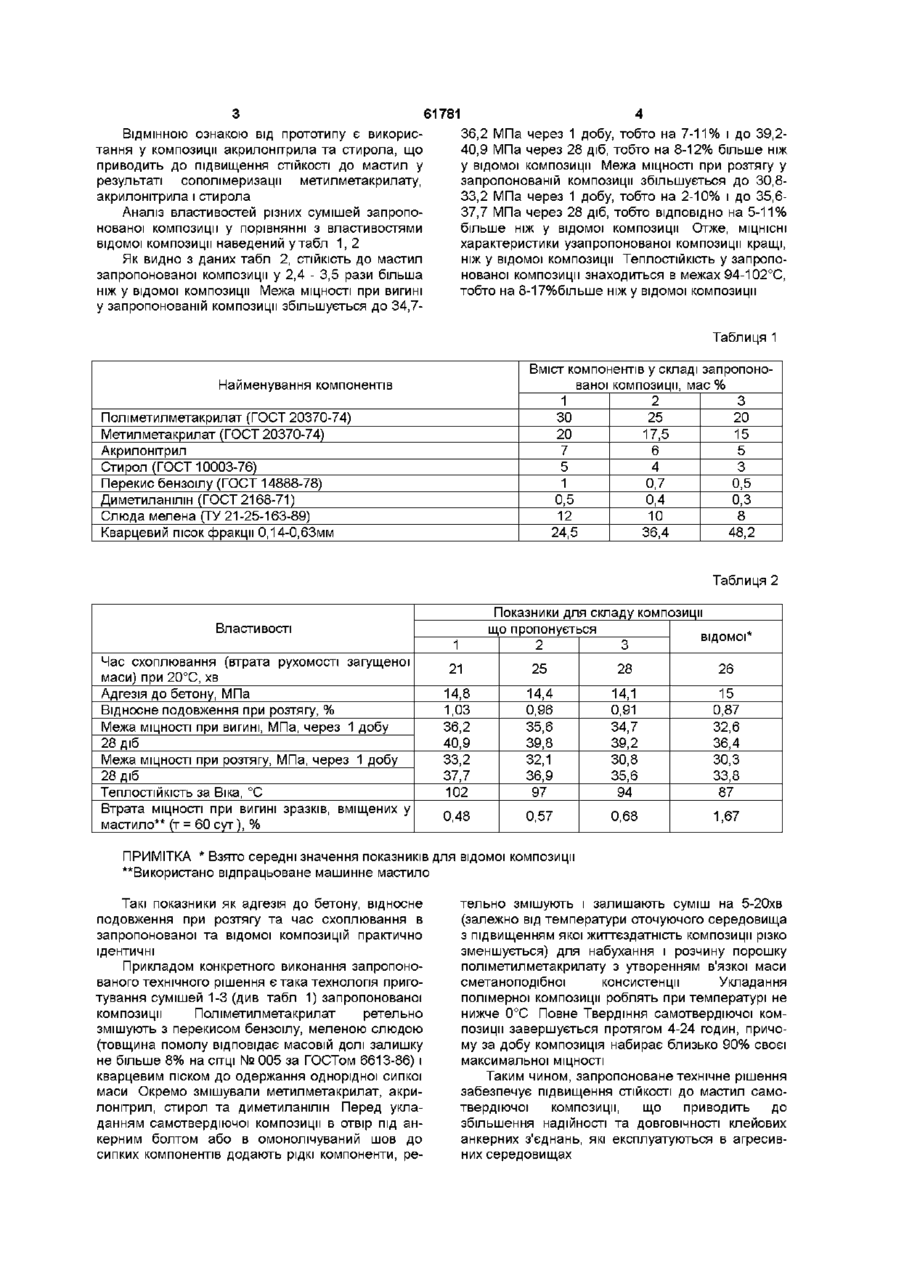

Самотвердіюча композиція, що включає поліметилметакрилат, метилметакрилат, перекис бен зоїлу, диметиланілін, слюду мелену, кварцовий пісок, яка відрізняється тим, що вона додатково містить акрилонітрил та стирол при такому співвідношенні компонентів, мас % поліметилметакрилат 20-30 метилметакрилат 15-20 акрилонітрил 5-7 стирол 3-5 перекис бензоілу 0,5-1,0 диметиланілін 0,3-0,5 слюда мелена 8-12 кварцовий пісок решта Винахід стосується самотвердіючих композицій на основі акрилових смол, що застосовуються для кріплення анкерних болтів у бетоні, а також склеювання елементів бетонних і залізобетонних конструкцій Відома полімерна композиція для кріплення анкерних болтів у бетоні такого складу, мас % (Патент України № 10305А, C09J 133/00, С08 L 33/12, 1996) Однак для цієї композиції характерна низька Порошок ВІДХОДІВ поліметилметакрилату 20-30 Полівшілхлоридна хлорована смола 3-6 Метилметакрилат 20-25 Перекис бензоілу 0,5-1,0 Відходи азбестового текстильного виробництва 4-9,5 Кварцевий пісок 34-47 (Авторское свидетельство СССР № 1470755, С09 J3/14, 1989) Недоліком відомої композиції є невисока СТІЙКІСТЬ до мастил Найбільш близькою до запропонованої композиції є полімернакомпозиція для кріплення анкерних болтів у бетоні такого складу, мас % Порошок ВІДХОДІВ поліметилметакрилату Метилметакрилат Перекис бензоілу Диметиланілін Акрилова сополімерна смола Слюда мелена Кварцевий пісок 20-30 20-25 0,5-1,0 0,5-1,2 5-9 11-17 решта СТІЙКІСТЬ до мастил, що знижує надійність і ДОВГО ВІЧНІСТЬ клейових анкерних з'єднань, які експлуатуються в агресивних середовищах, наприклад, у прокатних станах Завданням цього винаходу є створення такої самотвердіючої композиції, в якій шляхом підбору компонентів було б забезпечено підвищення СТІЙКОСТІ до мастил, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, що експлуатуються в агресивних середовищах Поставлене завдання вирішується за рахунок того, що самотвердіюча композиція, яка включає Поліметилметакрилат, метилметакрилат, перекис бензоілу, диметиланілін, слюду мелену, кварцевий пісок, додатково містить акрилонітрил та стирол при такому співвідношенні компонентів, мас % Поліметилметакрилат 20-30 Метилметакрилат 15-20 Акрилонітрил 5-7 Стирол 3-5 Перекис бензоілу 0,5-1,0 Диметиланілін 0,3-0,5 Слюда мелена 8-12 Кварцевий пісок решта Між суттєвими ознаками винаходу, що заявляється та технічним результатом, що досягається, існує причинно-наслідковий зв'язок 00 (О 61781 ВІДМІННОЮ ознакою від прототипу є використання у композиції акрилонітрила та стирола, що приводить до підвищення СТІЙКОСТІ до мастил у результаті сополімеризацм метилметакрилату, акрилонітрила і стирола Аналіз властивостей різних сумішей запропонованої композиції у порівнянні з властивостями відомої композиції наведений утабл 1, 2 Як видно з даних табл 2, СТІЙКІСТЬ ДО мастил запропонованої композиції у 2,4 - 3,5 рази більша ніж у відомої композиції Межа МІЦНОСТІ при вигині у запропонованій композиції збільшується до 34,7 36,2 МПа через 1 добу, тобто на 7-11% і до 39,240,9 МПа через 28 діб, тобто на 8-12% більше ніж у відомої композиції Межа МІЦНОСТІ при розтягу у запропонованій композиції збільшується до 30,833,2 МПа через 1 добу, тобто на 2-10% і до 35,637,7 МПа через 28 діб, тобто ВІДПОВІДНО на 5-11% більше ніж у відомої композиції Отже, МІЦНІСНІ характеристики узапропонованої композиції кращі, ніж у відомої композиції Теплостійкість у запропонованої композиції знаходиться в межах 94-102°С, тобто на 8-17%більше ніж у відомої композиції Таблиця 1 Вміст компонентів у складі запропонованої композиції, мас % Найменування компонентів 1 ЗО 20 7 5 1 0,5 12 Поліметилметакрилат (ГОСТ 20370-74) Метилметакрилат (ГОСТ 20370-74) Акрилонітрил Стирол (ГОСТ 10003-76) Перекис бензоілу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Слюда мелена (ТУ 21-25-163-89) Кварцевий пісок фракції 0,14-0,63мм 2 25 6 4 0,7 0,4 10 3 20 15 5 3 0,5 0,3 8 36,4 48,2 17,5 24,5 Таблиця 2 Показники для складу композиції що пропонується відомої* Властивості 1 Час схоплювання (втрата рухомості загущеної маси) при 20°С, хв Адгезія до бетону, МПа Відносне подовження при розтягу, % Межа МІЦНОСТІ при вигині, МПа, через 1 добу 28 діб Межа МІЦНОСТІ при розтягу, МПа, через 1 добу 28 діб Теплостійкість за Віка, °С Втрата МІЦНОСТІ при вигині зразків, вміщених у мастило** (т = 60 сут), % 2 3 21 25 28 26 14,8 1,03 36,2 40,9 33,2 37,7 14,4 0,96 35,6 39,8 32,1 36,9 14,1 0,91 34,7 39,2 30,8 35,6 0,87 32,6 36,4 30,3 33,8 102 97 94 87 0,48 0,57 0,68 1,67 15 ПРИМІТКА * Взято середні значення показників для відомої композиції **Використано відпрацьоване машинне мастило Такі показники як адгезія до бетону, відносне подовження при розтягу та час схоплювання в запропонованої та відомої композицій практично ідентичні Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (див табл 1) запропонованої композиції Поліметилметакрилат ретельно змішують з перекисом бензоілу, меленою слюдою (товщина помолу відповідає масовій долі залишку не більше 8% на СІТЦІ № 005 за ГОСТом 6613-86) і кварцевим піском до одержання однорідної сипкої маси Окремо змішували метилметакрилат, акрилонітрил, стирол та диметиланілін Перед укладанням самотвердіючої композиції в отвір під анкерним болтом або в омонолічуваний шов до сипких компонентів додають рідкі компоненти, ре тельно змішують і залишають суміш на 5-20хв (залежно від температури оточуючого середовища з підвищенням якої життєздатність композиції різко зменшується) для набухання і розчину порошку поліметилметакрилату з утворенням в'язкої маси сметаноподібної консистенції Укладання полімерної композиції роблять при температурі не нижче 0°С Повне Твердіння самотвердіючої композиції завершується протягом 4-24 годин, причому за добу композиція набирає близько 90% своєї максимальної МІЦНОСТІ Таким чином, запропоноване технічне рішення забезпечує підвищення СТІЙКОСТІ ДО мастил самотвердіючої композиції, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, які експлуатуються в агресивних середовищах 61781 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
