Вертикальний гвинтовий конвеєр

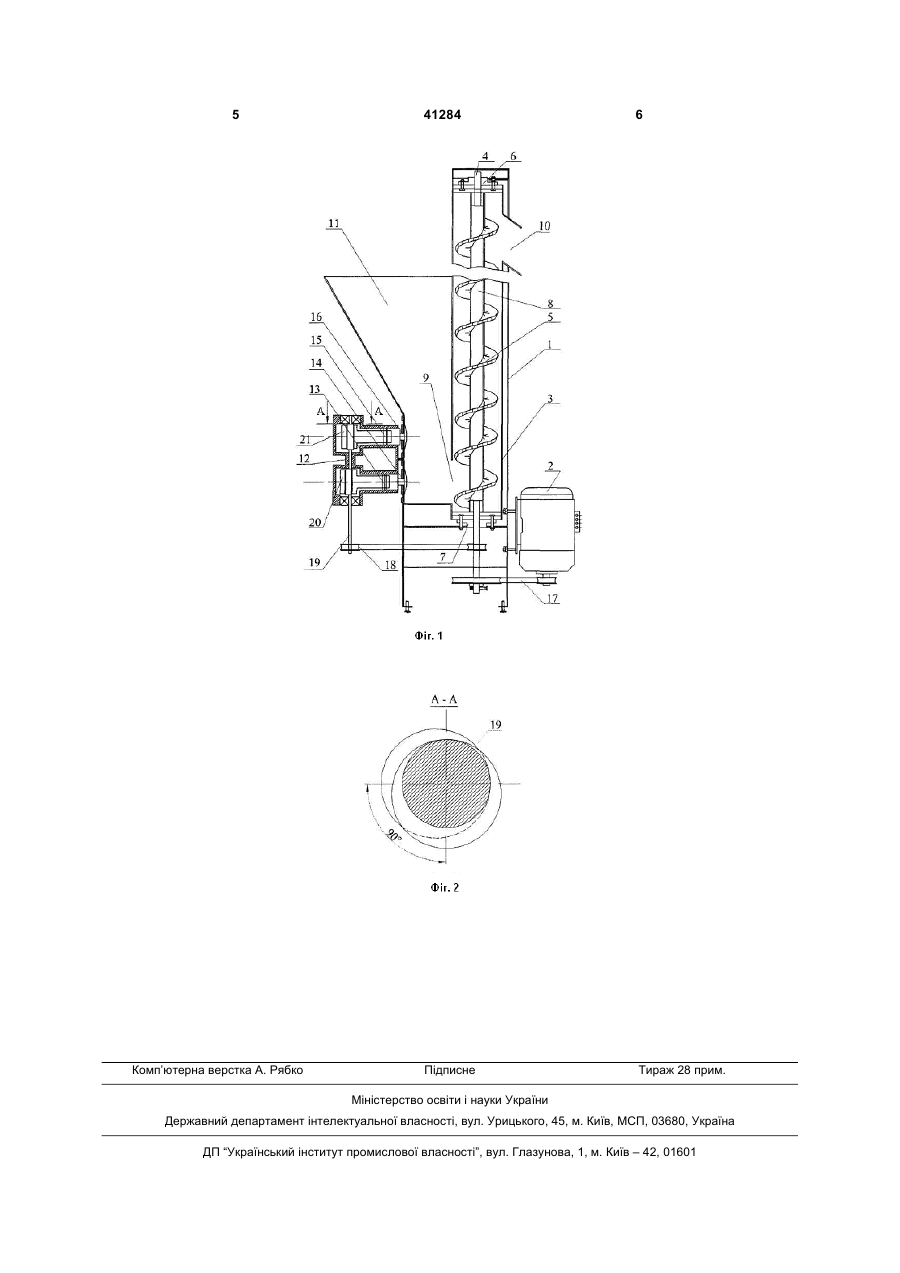

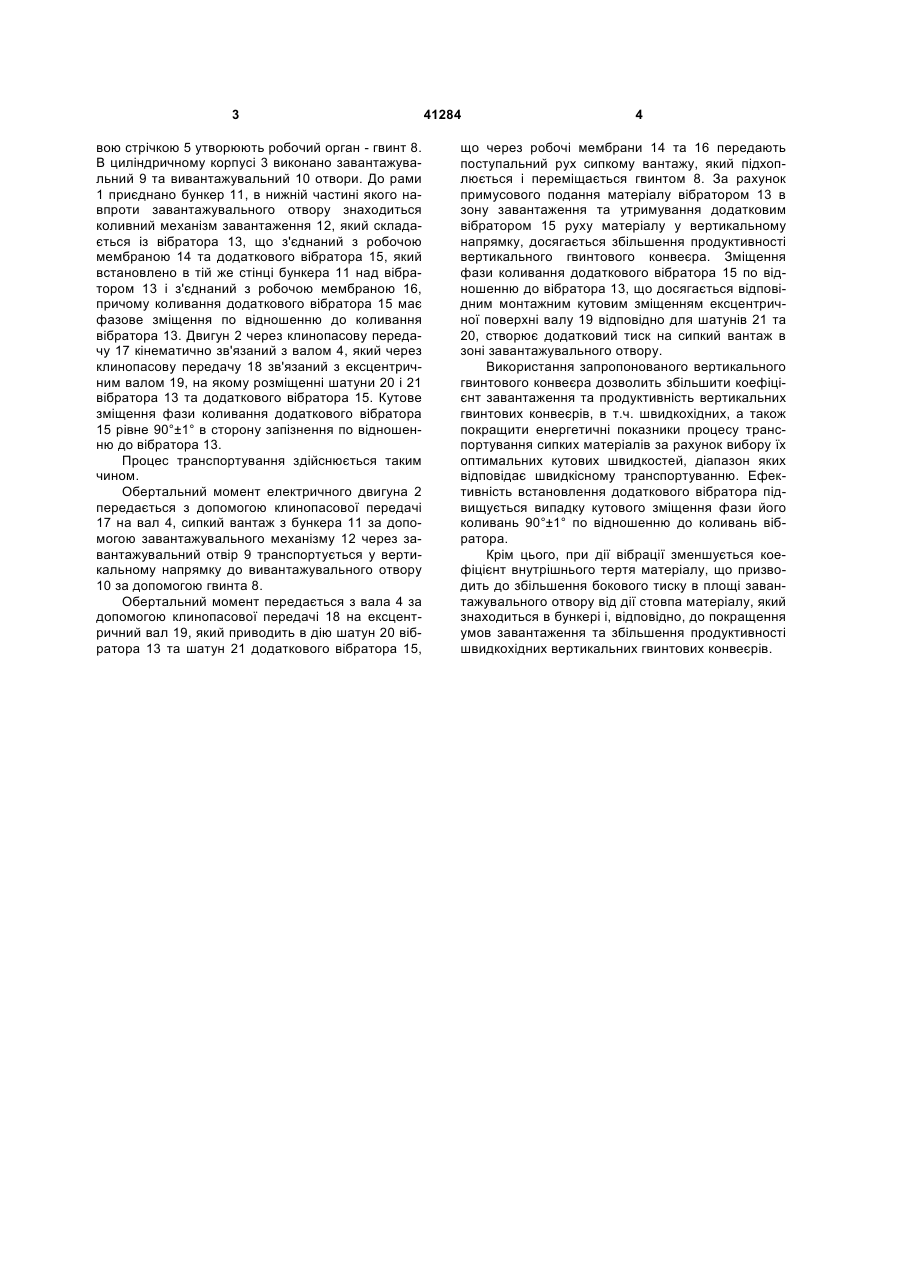

1. Вертикальний гвинтовий конвеєр, який виконано у вигляді закріпленого на рамі циліндричного корпуса з розміщеним на ньому гвинтом, бункера та коливного механізму завантаження, що виконаний у вигляді вібратора з робочою мембра 3 вою стрічкою 5 утворюють робочий орган - гвинт 8. В циліндричному корпусі 3 виконано завантажувальний 9 та вивантажувальний 10 отвори. До рами 1 приєднано бункер 11, в нижній частині якого навпроти завантажувального отвору знаходиться коливний механізм завантаження 12, який складається із вібратора 13, що з'єднаний з робочою мембраною 14 та додаткового вібратора 15, який встановлено в тій же стінці бункера 11 над вібратором 13 і з'єднаний з робочою мембраною 16, причому коливання додаткового вібратора 15 має фазове зміщення по відношенню до коливання вібратора 13. Двигун 2 через клинопасову передачу 17 кінематично зв'язаний з валом 4, який через клинопасову передачу 18 зв'язаний з ексцентричним валом 19, на якому розміщенні шатуни 20 і 21 вібратора 13 та додаткового вібратора 15. Кутове зміщення фази коливання додаткового вібратора 15 рівне 90°±1° в сторону запізнення по відношенню до вібратора 13. Процес транспортування здійснюється таким чином. Обертальний момент електричного двигуна 2 передається з допомогою клинопасової передачі 17 на вал 4, сипкий вантаж з бункера 11 за допомогою завантажувального механізму 12 через завантажувальний отвір 9 транспортується у вертикальному напрямку до вивантажувального отвору 10 за допомогою гвинта 8. Обертальний момент передається з вала 4 за допомогою клинопасової передачі 18 на ексцентричний вал 19, який приводить в дію шатун 20 вібратора 13 та шатун 21 додаткового вібратора 15, 41284 4 що через робочі мембрани 14 та 16 передають поступальний рух сипкому вантажу, який підхоплюється і переміщається гвинтом 8. За рахунок примусового подання матеріалу вібратором 13 в зону завантаження та утримування додатковим вібратором 15 руху матеріалу у вертикальному напрямку, досягається збільшення продуктивності вертикального гвинтового конвеєра. Зміщення фази коливання додаткового вібратора 15 по відношенню до вібратора 13, що досягається відповідним монтажним кутовим зміщенням ексцентричної поверхні валу 19 відповідно для шатунів 21 та 20, створює додатковий тиск на сипкий вантаж в зоні завантажувального отвору. Використання запропонованого вертикального гвинтового конвеєра дозволить збільшити коефіцієнт завантаження та продуктивність вертикальних гвинтових конвеєрів, в т.ч. швидкохідних, а також покращити енергетичні показники процесу транспортування сипких матеріалів за рахунок вибору їх оптимальних кутових швидкостей, діапазон яких відповідає швидкісному транспортуванню. Ефективність встановлення додаткового вібратора підвищується випадку кутового зміщення фази його коливань 90°±1° по відношенню до коливань вібратора. Крім цього, при дії вібрації зменшується коефіцієнт внутрішнього тертя матеріалу, що призводить до збільшення бокового тиску в площі завантажувального отвору від дії стовпа матеріалу, який знаходиться в бункері і, відповідно, до покращення умов завантаження та збільшення продуктивності швидкохідних вертикальних гвинтових конвеєрів. 5 Комп’ютерна верстка А. Рябко 41284 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
