Вертикальний гвинтовий конвеєр
Номер патенту: 38256
Опубліковано: 25.12.2008
Автори: Пелешок Тарас Мирославович, Рогатинський Роман Михайлович
Формула / Реферат
1. Вертикальний гвинтовий конвеєр, який складається з корпуса з розміщеним на ньому гвинтом, бункера та коливного механізму завантаження, який відрізняється тим, що коливний механізм завантаження виконаний у вигляді вібратора з робочою мембраною, встановленого в стінці нижньої частини бункера, навпроти завантажувального отвору корпуса.
2. Вертикальний гвинтовий конвеєр за п. 1, який відрізняється тим, що частота коливань мембрани рівна частоті обертання гвинта конвеєра.
Текст

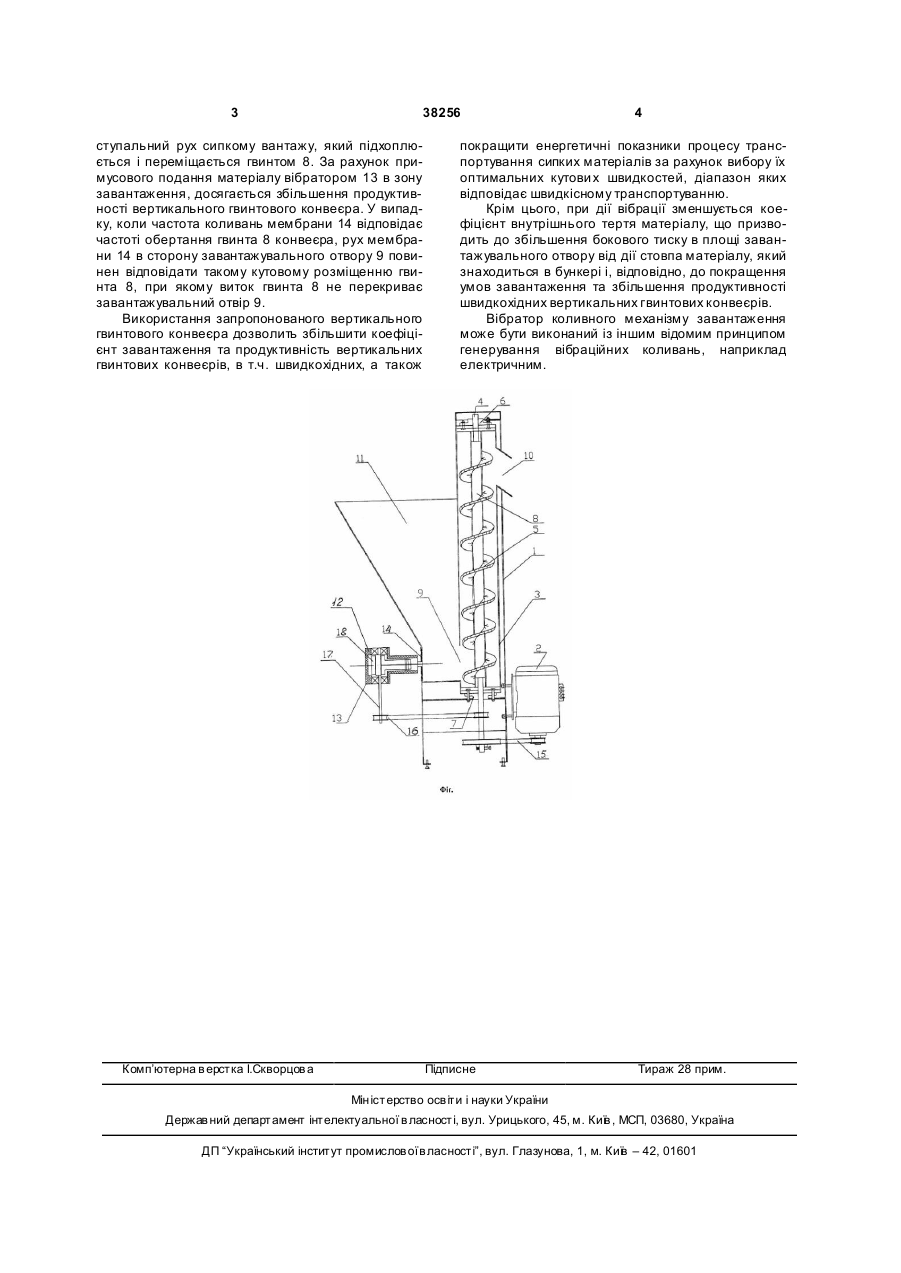

1. Вертикальний гвинтовий конвеєр, який складається з корпуса з розміщеним на ньому гви 3 38256 ступальний рух сипкому вантажу, який підхоплюється і переміщається гвинтом 8. За рахунок примусового подання матеріалу вібратором 13 в зону завантаження, досягається збільшення продуктивності вертикального гвинтового конвеєра. У випадку, коли частота коливань мембрани 14 відповідає частоті обертання гвинта 8 конвеєра, рух мембрани 14 в сторону завантажувального отвору 9 повинен відповідати такому кутовому розміщенню гвинта 8, при якому виток гвинта 8 не перекриває завантажувальний отвір 9. Використання запропонованого вертикального гвинтового конвеєра дозволить збільшити коефіцієнт завантаження та продуктивність вертикальних гвинтових конвеєрів, в т.ч. швидкохідних, а також Комп’ютерна в ерстка І.Скворцов а 4 покращити енергетичні показники процесу транспортування сипких матеріалів за рахунок вибору їх оптимальних кутови х швидкостей, діапазон яких відповідає швидкісному транспортуванню. Крім цього, при дії вібрації зменшується коефіцієнт внутрішнього тертя матеріалу, що призводить до збільшення бокового тиску в площі завантажувального отвору від дії стовпа матеріалу, який знаходиться в бункері і, відповідно, до покращення умов завантаження та збільшення продуктивності швидкохідних вертикальних гвинтових конвеєрів. Вібратор коливного механізму завантаження може бути виконаний із іншим відомим принципом генерування вібраційних коливань, наприклад електричним. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVertical helical conveyer
Автори англійськоюRohatynskyi Roman Mykhailovych, Peleshok Taras Myroslavovych
Назва патенту російськоюВертикальный винтовой конвейер
Автори російськоюРогатинский Роман Михайлович, Пелешок Тарас Мирославович
МПК / Мітки
МПК: B65G 33/00
Мітки: гвинтовий, вертикальний, конвеєр
