Пружний пакет

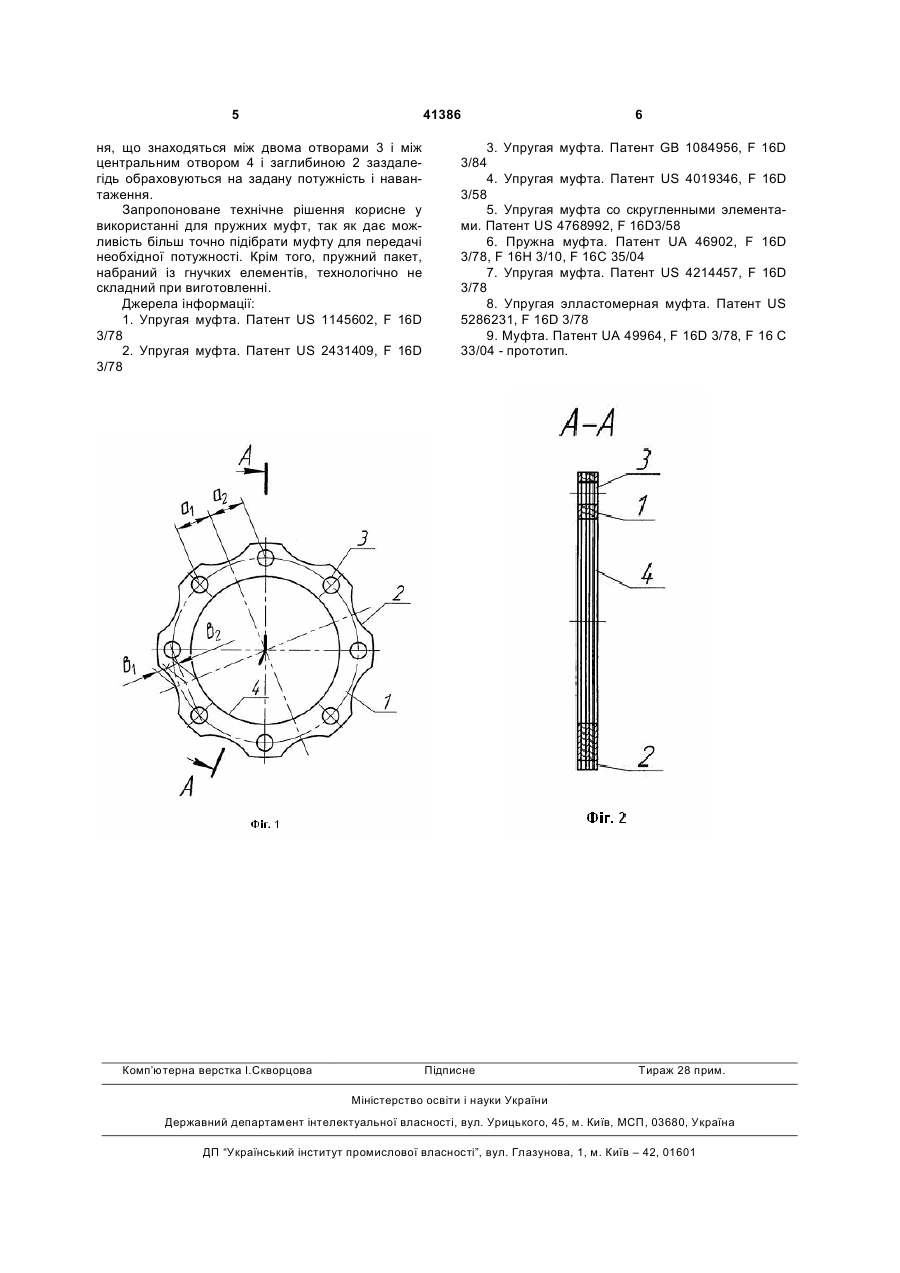

Пружний пакет, що складається з гнучких елементів, що мають форму у вигляді круга із заглибинами, виконаними радіусом по зовнішньому 3 ня набраних гнучких елементів. Термін роботи цих гнучких елементів зменшується. Зазначені вище недоліки негативно впливають на виготовлення набору гнучких елементів в пакет і на точність підбору муфти за потужністю. Конструкція гнучких елементів відомої муфти [9], приймається в якості прототипа запропонованому технічному рішенню, при цьому поставлена задача створити пружний пакет з гнучких елементів поліпшеної конструкції. Для вирішення поставленої задачі запропонований пружний пакет, що складається з гнучких елементів, що мають форму у вигляді круга із заглибинами, виконаними радіусом по зовнішньому діаметру, всередині елементів є центральний отвір, між центральним отвором і зовнішнім колом, між отворами під кріплення, виконані заглибини. Від відомих пружних елементів, запропонований, відрізняється тим, що кожна заглибина виконана на однаковій відстані від центрів двох поруч розміщених отворів під кріплення, при цьому, заглибини виконані так, що проміжок між впадиною заглибини і центральним отвором розділяється віссю, що проходить через центри двох раніше зазначених отворів, на рівні ділянки, до того ж, кількість заглибин парна і дорівнює кількості отворів під кріплення. Відрізняючі ознаки запропонованого технічного рішення є новими, взаємопов'язаними між собою і достатніми для досягнення технічного результату, а саме: - кожна заглибина виконана на однаковій відстані а1 і а2 від центрів двох поруч розміщених отворів під кріплення. Це дозволяє заздалегідь визначити місце руйнування пружного пакета, при цьому місце руйнування рівновіддалене від отворів. Виконується умова виразу а1=а2, в якому: а1 - відстань від центра одного отвору до осі, що проходить через центр заглибини; а2 - відстань від осі, що проходить через центр заглибини до центра другого отвору; - заглибини виконані так, що проміжок між впадиною заглибини і центральним отвором розділяється віссю, що проходить через центри двох поруч розміщених отворів, на внутрішню і зовнішню ділянки. Тобто, вісь, що проходить через центри двох поруч розміщених отворів, розміщена посередині між впадиною заглибини і центральним отвором. Іншими словами - виконується умова виразу в1=в2, в якому: в1 - відстань між центральним отвором і віссю; в2 - відстань між віссю і впадиною заглибини. Це дозволяє конструктивно вибрати базу, прив'язатись до неї і технологічно виготовити гнучкий елемент, враховуючи розмір радіуса заглибини. Крім того, по обидва боки осі, між, двома рядом розміщеними отворами, концентруються однакові напруги. Сприймаючи це до уваги, можливо більш точно розрахувати як гнучкі елементи, так і муфту в цілому на задану потужність, з урахуванням допустимих перекосів неспіввісності і викривлення осей ведучої і веденої півмуфт; - кількість заглибин парна і дорівнює кількості отворів під кріплення. Така рівність заглибин відносно отворів дозволяє рівномірно розподілити 41386 4 заглибини і отвори. Тобто, гнучкий елемент після кожної заглибини має отвір. Отже, всі ознаки запропонованого технічного рішення є суттєвими і дозволяють на належному технічному рівні виконати поставлену задачу. Суть технічного рішення пояснюється кресленнями. На фіг. 1 - зображений пружний пакет - вигляд зверху. На фіг. 2 - зображений пружний пакет в зібраному стані, перетин А-А. Пружний пакет має гнучкі елементи 1, що мають форму у вигляді круга із заглибинами 2, виконаними радіусом по зовнішньому діаметру. Заглибини 2 розміщені між двома розміщеними поруч отворами 3 під кріплення і виконаними на рівних відстаннях а1= а2. Всередині елементи 1 мають центральний отвір 4. Вісь, що проходить через центри двох отворів 3, розділяє на рівні ділянки в1= в2 проміжок, який знаходиться між центральним отвором 4 і впадиною заглибини 2. Кількість заглибин 2 -парна і дорівнює кількості отворів 3 під кріплення. Пружний елемент працює так. Гнучкі елементи зібрали в пружний пакет і розмістили у муфті, яка зв’язує вали ведучого і веденого агрегатів (на фіг. не показані). В процесі передавання крутного моменту, під дією напруги, утворені неспіввісністю, викривленням осі обертання, биттям, аксіальним зміщенням і іншими огріхами при збиранні і наладці, виникають додаткові небажані навантаження на опірні елементи ведучого і веденого агрегатів, гнучкі елементи пружного пакета їх компенсують. Компенсація цих напруг і навантажень відбувається шляхом вигинання гнучких елементів пакету. При цьому, однин отвір діє прикладена зовнішня сила, а на другий отвір діє сила передана від першого отвору, тобто на цій ділянці гнучкого елемента діє сила натягнення. Крім того, на цю ділянку діє сила вигинання від викривлення осі обертання, яка вигинає зовнішню ділянку проміжку від заглибини до осі, що проходить через центри двох поруч розміщених отворів 3 в один бік, припустимо - до осі обертання. Внутрішня ділянка проміжку, яка розміщена від зазначеної осі ближче до центрального отвору 4, вигинається в інший бік, тобто від осі обертання. На протилежному боці пружного пакета в цей же час, відбувається викривлення в зворотному напрямку. Частина проміжку від заглибини 4 до осі, що проходить через центри двох поруч розміщених отворів 3, вигинається в бік, протилежний нахилу осі обертання. Інша ж частина проміжку, яка розміщена від осі до центрального отвору 4, вигинається в бік нахилу оси обертання. Отже, вісь, що проходить через центри двох поруч розміщених отворів 3 має важливе значення при розподілі сил, що діють на гнучкі елементи при компенсації негативних явищ, викликаних наладкою обладнання. При цьому, вищезазначена вісь, відносно до зовнішньої і внутрішньої ділянки проміжку, є так би мовити нейтральною, або віссю зміни напрямку силових ліній. Тому місця вигинан 5 41386 ня, що знаходяться між двома отворами 3 і між центральним отвором 4 і заглибиною 2 заздалегідь обраховуються на задану потужність і навантаження. Запропоноване технічне рішення корисне у використанні для пружних муфт, так як дає можливість більш точно підібрати муфту для передачі необхідної потужності. Крім того, пружний пакет, набраний із гнучких елементів, технологічно не складний при виготовленні. Джерела інформації: 1. Упругая муфта. Патент US 1145602, F 16D 3/78 2. Упругая муфта. Патент US 2431409, F 16D 3/78 Комп’ютерна верстка І.Скворцова 6 3. Упругая муфта. Патент GB 1084956, F 16D 3/84 4. Упругая муфта. Патент US 4019346, F 16D 3/58 5. Упругая муфта со скругленными элементами. Патент US 4768992, F 16D3/58 6. Пружна муфта. Патент UA 46902, F 16D 3/78, F 16Н 3/10, F 16C 35/04 7. Упругая муфта. Патент US 4214457, F 16D 3/78 8. Упругая элластомерная муфта. Патент US 5286231, F 16D 3/78 9. Муфта. Патент UA 49964, F 16D 3/78, F 16 С 33/04 - прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
