Газопісочний сепаратор

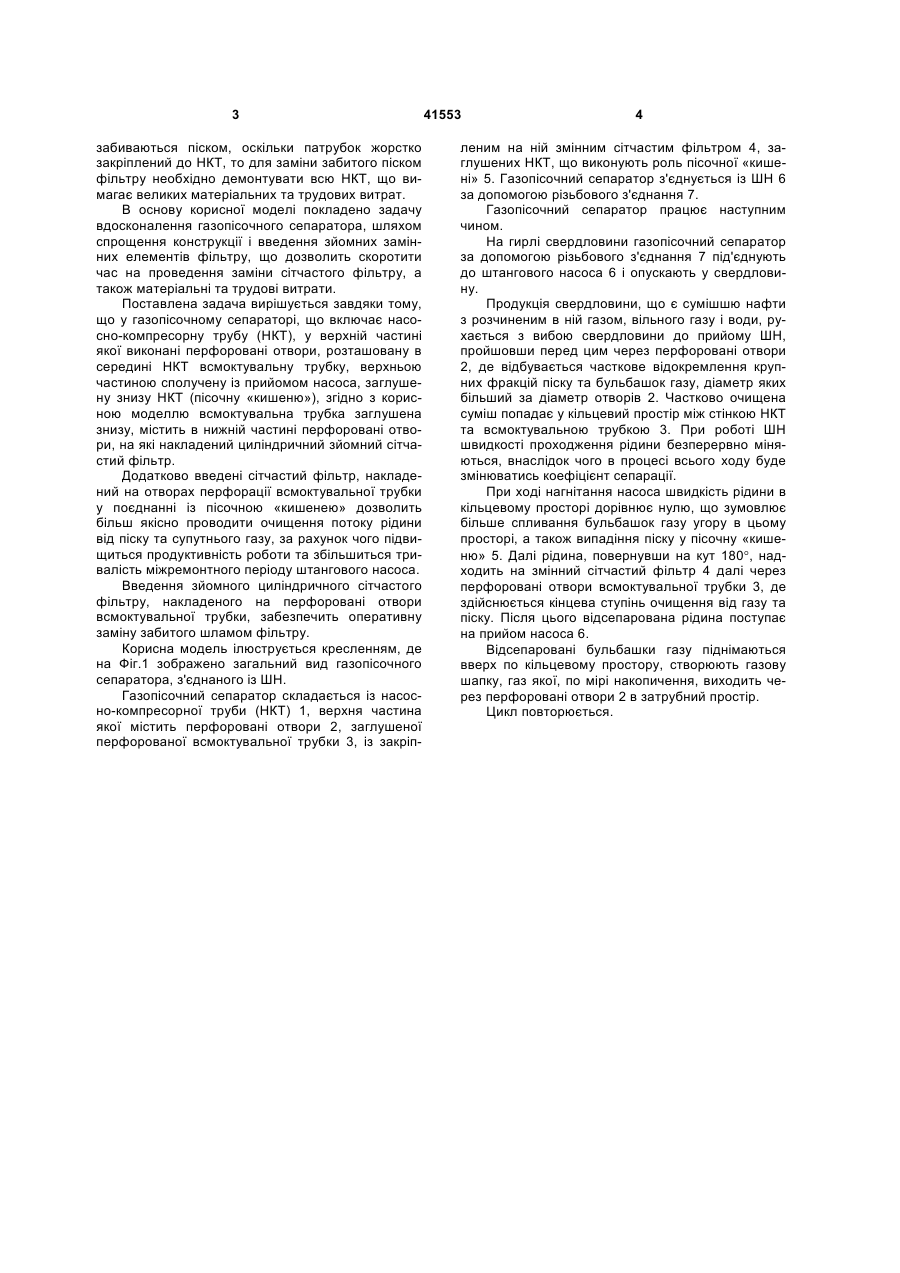

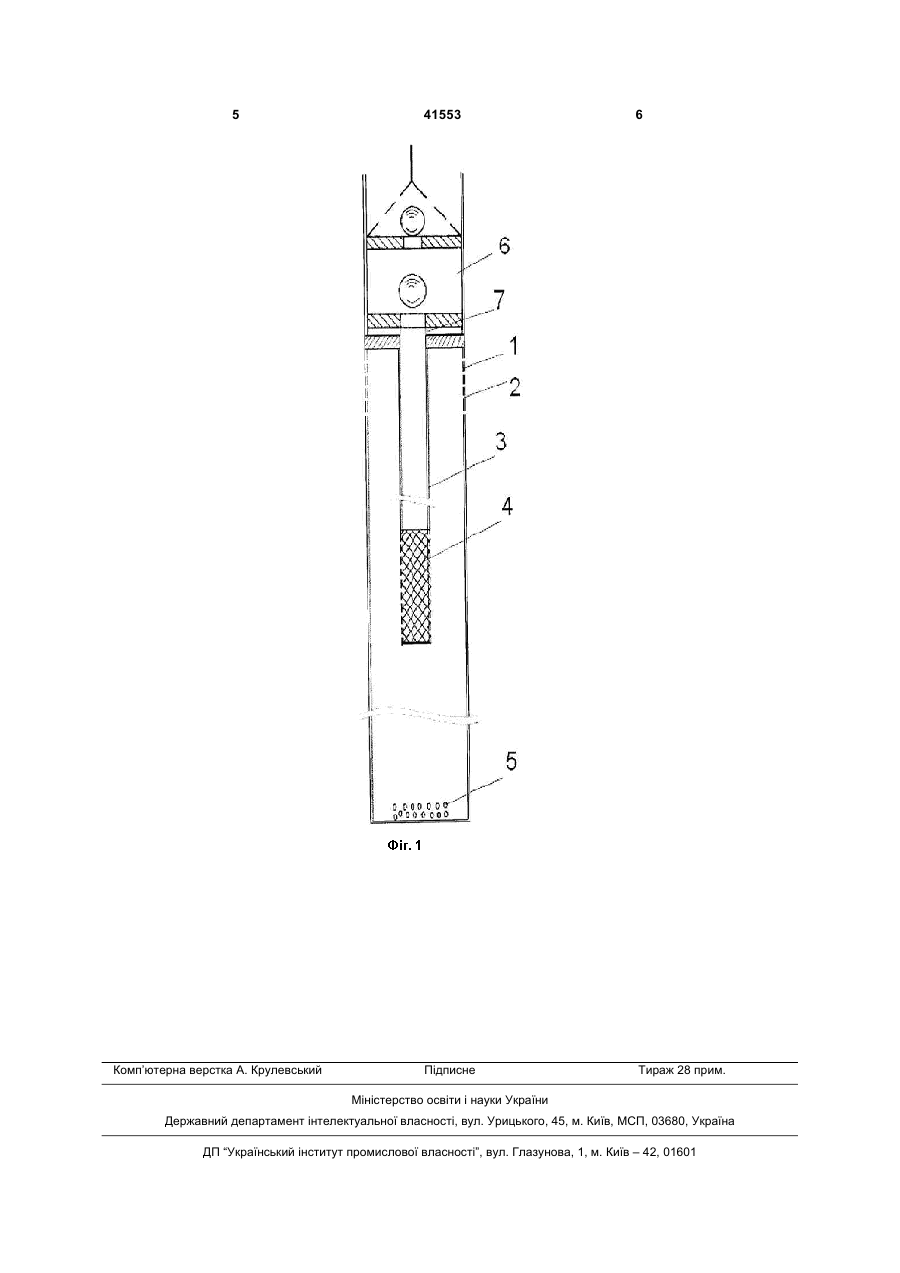

Газопісочний сепаратор, що включає насосно 3 забиваються піском, оскільки патрубок жорстко закріплений до НКТ, то для заміни забитого піском фільтру необхідно демонтувати всю НКТ, що вимагає великих матеріальних та трудових витрат. В основу корисної моделі покладено задачу вдосконалення газопісочного сепаратора, шляхом спрощення конструкції і введення зйомних замінних елементів фільтру, що дозволить скоротити час на проведення заміни сітчастого фільтру, а також матеріальні та трудові витрати. Поставлена задача вирішується завдяки тому, що у газопісочному сепараторі, що включає насосно-компресорну трубу (НКТ), у верхній частині якої виконані перфоровані отвори, розташовану в середині НКТ всмоктувальну трубку, верхньою частиною сполучену із прийомом насоса, заглушену знизу НКТ (пісочну «кишеню»), згідно з корисною моделлю всмоктувальна трубка заглушена знизу, містить в нижній частині перфоровані отвори, на які накладений циліндричний зйомний сітчастий фільтр. Додатково введені сітчастий фільтр, накладений на отворах перфорації всмоктувальної трубки у поєднанні із пісочною «кишенею» дозволить більш якісно проводити очищення потоку рідини від піску та супутнього газу, за рахунок чого підвищиться продуктивність роботи та збільшиться тривалість міжремонтного періоду штангового насоса. Введення зйомного циліндричного сітчастого фільтру, накладеного на перфоровані отвори всмоктувальної трубки, забезпечить оперативну заміну забитого шламом фільтру. Корисна модель ілюструється кресленням, де на Фіг.1 зображено загальний вид газопісочного сепаратора, з'єднаного із ШН. Газопісочний сепаратор складається із насосно-компресорної труби (НКТ) 1, верхня частина якої містить перфоровані отвори 2, заглушеної перфорованої всмоктувальної трубки 3, із закріп 41553 4 леним на ній змінним сітчастим фільтром 4, заглушених НКТ, що виконують роль пісочної «кишені» 5. Газопісочний сепаратор з'єднується із ШН 6 за допомогою різьбового з'єднання 7. Газопісочний сепаратор працює наступним чином. На гирлі свердловини газопісочний сепаратор за допомогою різьбового з'єднання 7 під'єднують до штангового насоса 6 і опускають у свердловину. Продукція свердловини, що є сумішшю нафти з розчиненим в ній газом, вільного газу і води, рухається з вибою свердловини до прийому ШН, пройшовши перед цим через перфоровані отвори 2, де відбувається часткове відокремлення крупних фракцій піску та бульбашок газу, діаметр яких більший за діаметр отворів 2. Частково очищена суміш попадає у кільцевий простір між стінкою НКТ та всмоктувальною трубкою 3. При роботі ШН швидкості проходження рідини безперервно міняються, внаслідок чого в процесі всього ходу буде змінюватись коефіцієнт сепарації. При ході нагнітання насоса швидкість рідини в кільцевому просторі дорівнює нулю, що зумовлює більше спливання бульбашок газу угору в цьому просторі, а також випадіння піску у пісочну «кишеню» 5. Далі рідина, повернувши на кут 180°, надходить на змінний сітчастий фільтр 4 далі через перфоровані отвори всмоктувальної трубки 3, де здійснюється кінцева ступінь очищення від газу та піску. Після цього відсепарована рідина поступає на прийом насоса 6. Відсепаровані бульбашки газу піднімаються вверх по кільцевому простору, створюють газову шапку, газ якої, по мірі накопичення, виходить через перфоровані отвори 2 в затрубний простір. Цикл повторюється. 5 Комп’ютерна верстка А. Крулевський 41553 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
