Машина для приготування компосту

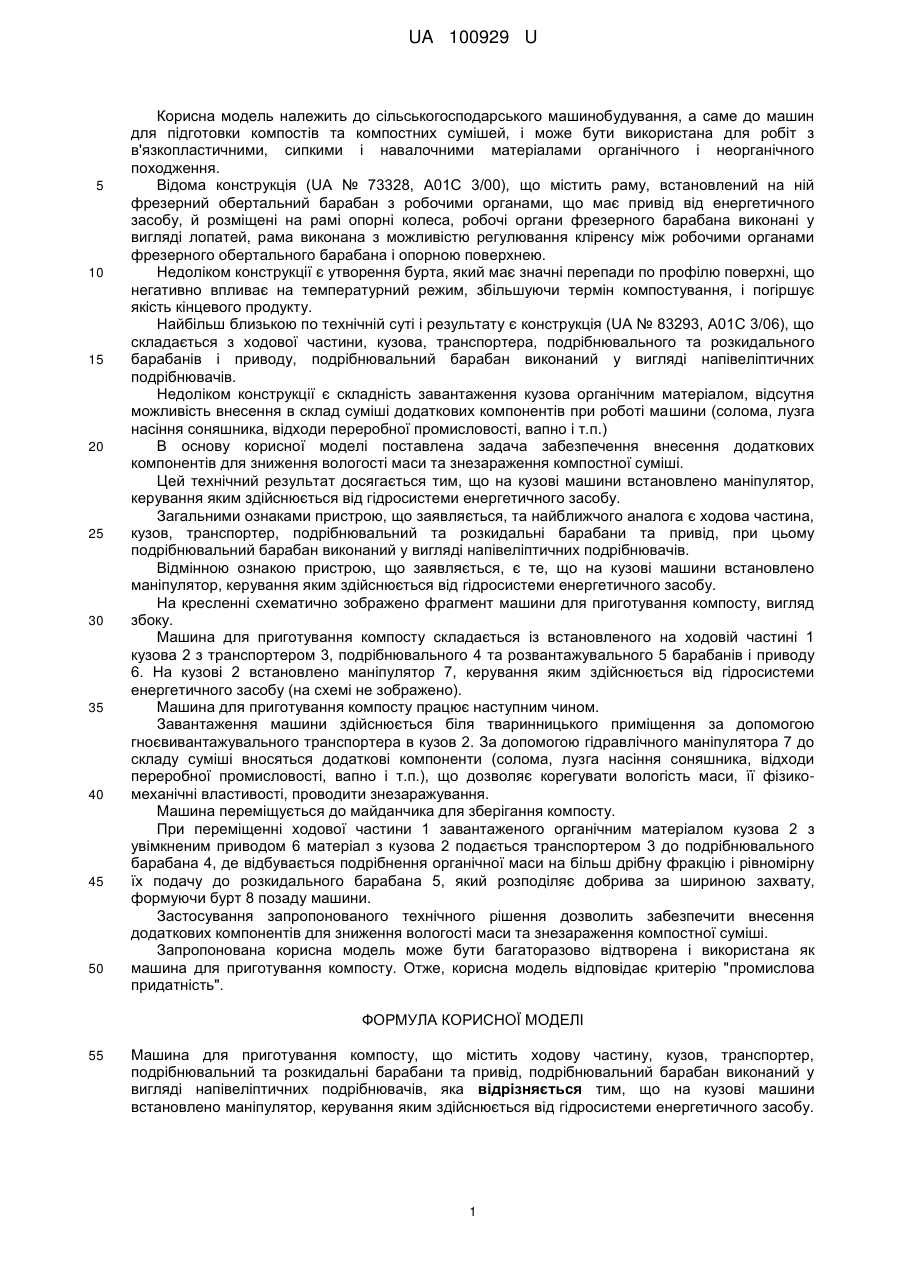

Реферат: Машина для приготування компосту містить ходову частину, кузов, транспортер, подрібнювальний та розкидальні барабани та привід. Подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. На кузові машини встановлено маніпулятор, керування яким здійснюється від гідросистеми енергетичного засобу. UA 100929 U (12) UA 100929 U UA 100929 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Недоліком конструкції є утворення бурта, який має значні перепади по профілю поверхні, що негативно впливає на температурний режим, збільшуючи термін компостування, і погіршує якість кінцевого продукту. Найбільш близькою по технічній суті і результату є конструкція (UA № 83293, А01С 3/06), що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів і приводу, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. Недоліком конструкції є складність завантаження кузова органічним матеріалом, відсутня можливість внесення в склад суміші додаткових компонентів при роботі машини (солома, лузга насіння соняшника, відходи переробної промисловості, вапно і т.п.) В основу корисної моделі поставлена задача забезпечення внесення додаткових компонентів для зниження вологості маси та знезараження компостної суміші. Цей технічний результат досягається тим, що на кузові машини встановлено маніпулятор, керування яким здійснюється від гідросистеми енергетичного засобу. Загальними ознаками пристрою, що заявляється, та найближчого аналога є ходова частина, кузов, транспортер, подрібнювальний та розкидальні барабани та привід, при цьому подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. Відмінною ознакою пристрою, що заявляється, є те, що на кузові машини встановлено маніпулятор, керування яким здійснюється від гідросистеми енергетичного засобу. На кресленні схематично зображено фрагмент машини для приготування компосту, вигляд збоку. Машина для приготування компосту складається із встановленого на ходовій частині 1 кузова 2 з транспортером 3, подрібнювального 4 та розвантажувального 5 барабанів і приводу 6. На кузові 2 встановлено маніпулятор 7, керування яким здійснюється від гідросистеми енергетичного засобу (на схемі не зображено). Машина для приготування компосту працює наступним чином. Завантаження машини здійснюється біля тваринницького приміщення за допомогою гноєвивантажувального транспортера в кузов 2. За допомогою гідравлічного маніпулятора 7 до складу суміші вносяться додаткові компоненти (солома, лузга насіння соняшника, відходи переробної промисловості, вапно і т.п.), що дозволяє корегувати вологість маси, її фізикомеханічні властивості, проводити знезаражування. Машина переміщується до майданчика для зберігання компосту. При переміщенні ходової частини 1 завантаженого органічним матеріалом кузова 2 з увімкненим приводом 6 матеріал з кузова 2 подається транспортером 3 до подрібнювального барабана 4, де відбувається подрібнення органічної маси на більш дрібну фракцію і рівномірну їх подачу до розкидального барабана 5, який розподіляє добрива за шириною захвату, формуючи бурт 8 позаду машини. Застосування запропонованого технічного рішення дозволить забезпечити внесення додаткових компонентів для зниження вологості маси та знезараження компостної суміші. Запропонована корисна модель може бути багаторазово відтворена і використана як машина для приготування компосту. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Машина для приготування компосту, що містить ходову частину, кузов, транспортер, подрібнювальний та розкидальні барабани та привід, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів, яка відрізняється тим, що на кузові машини встановлено маніпулятор, керування яким здійснюється від гідросистеми енергетичного засобу. 1 UA 100929 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
