Лицювальна плита

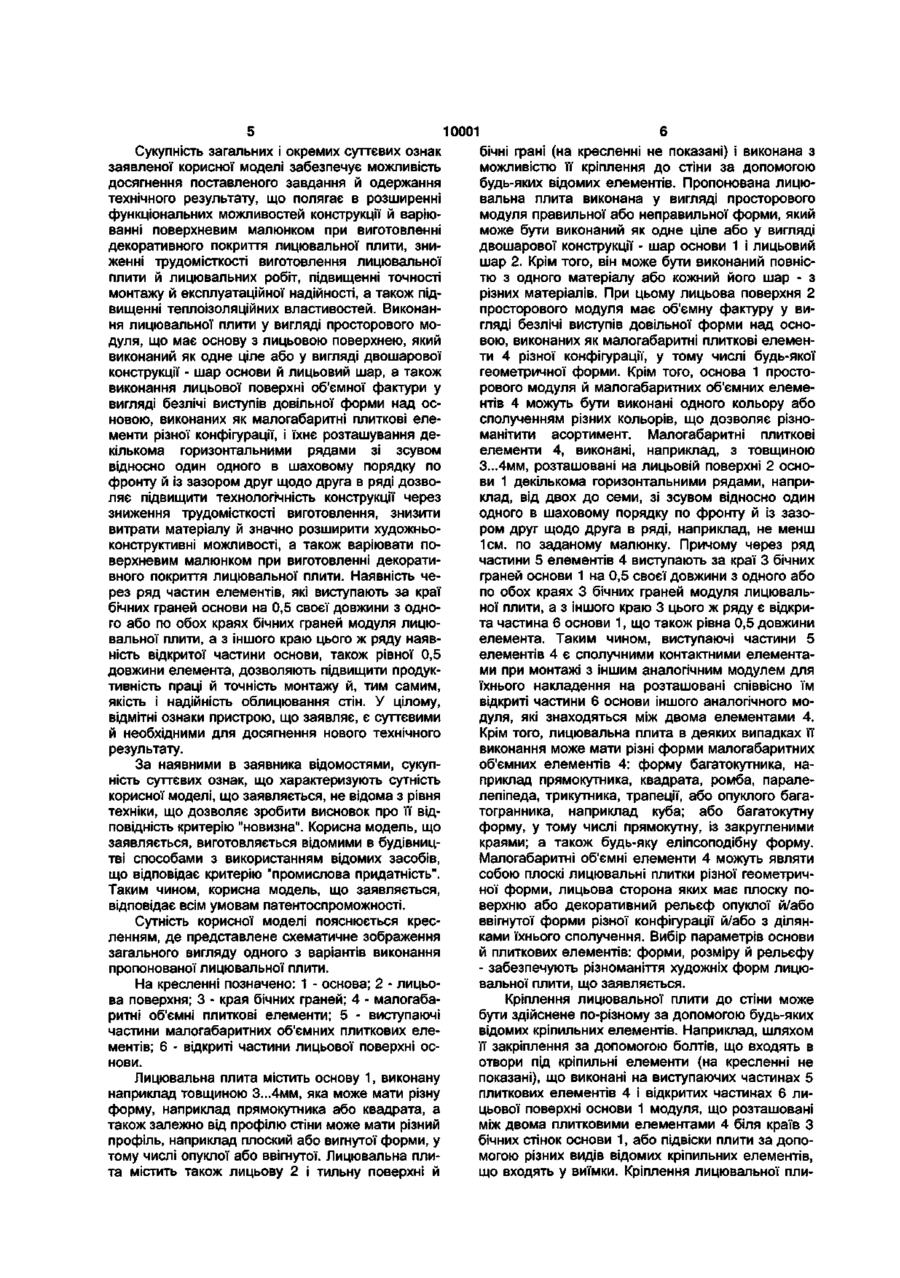

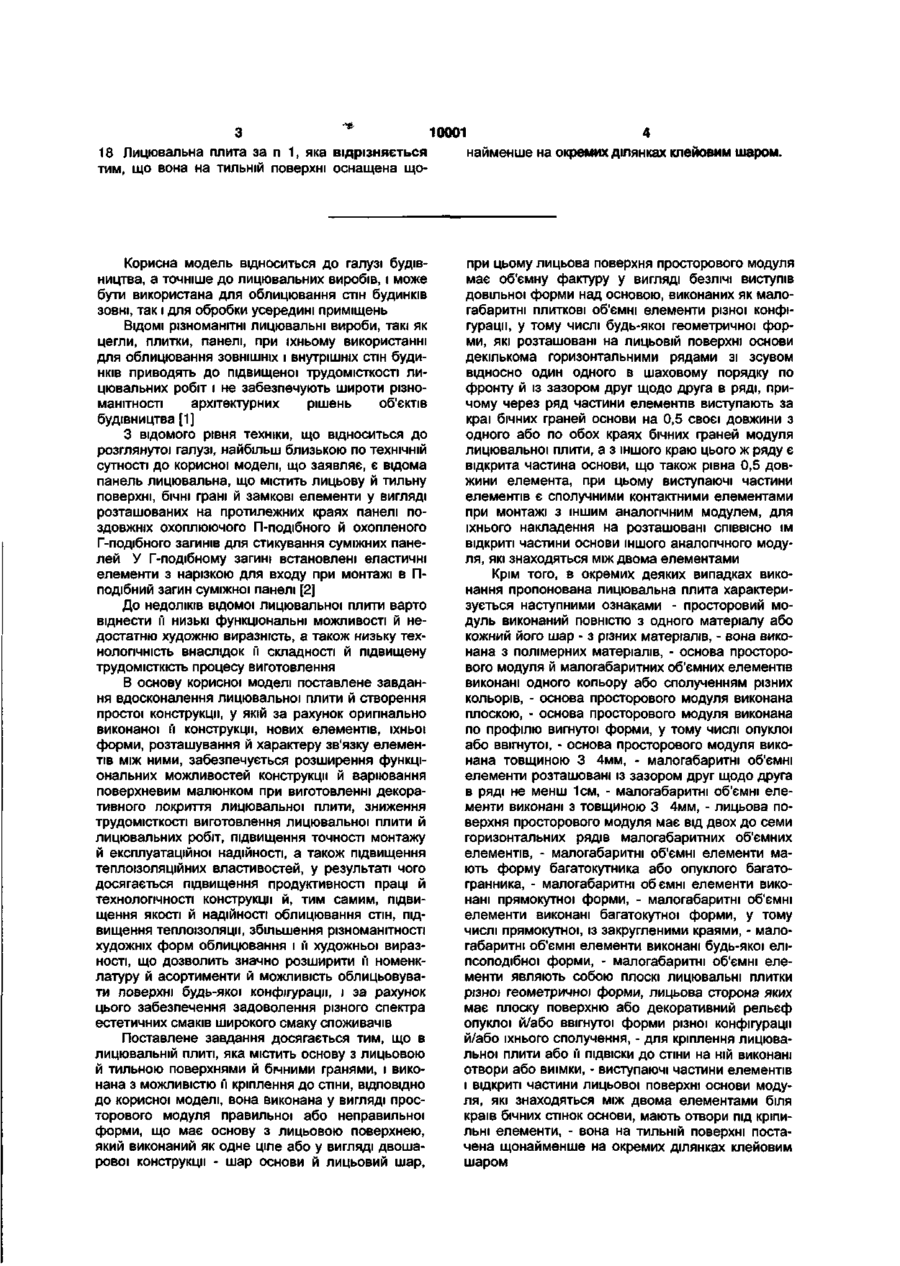

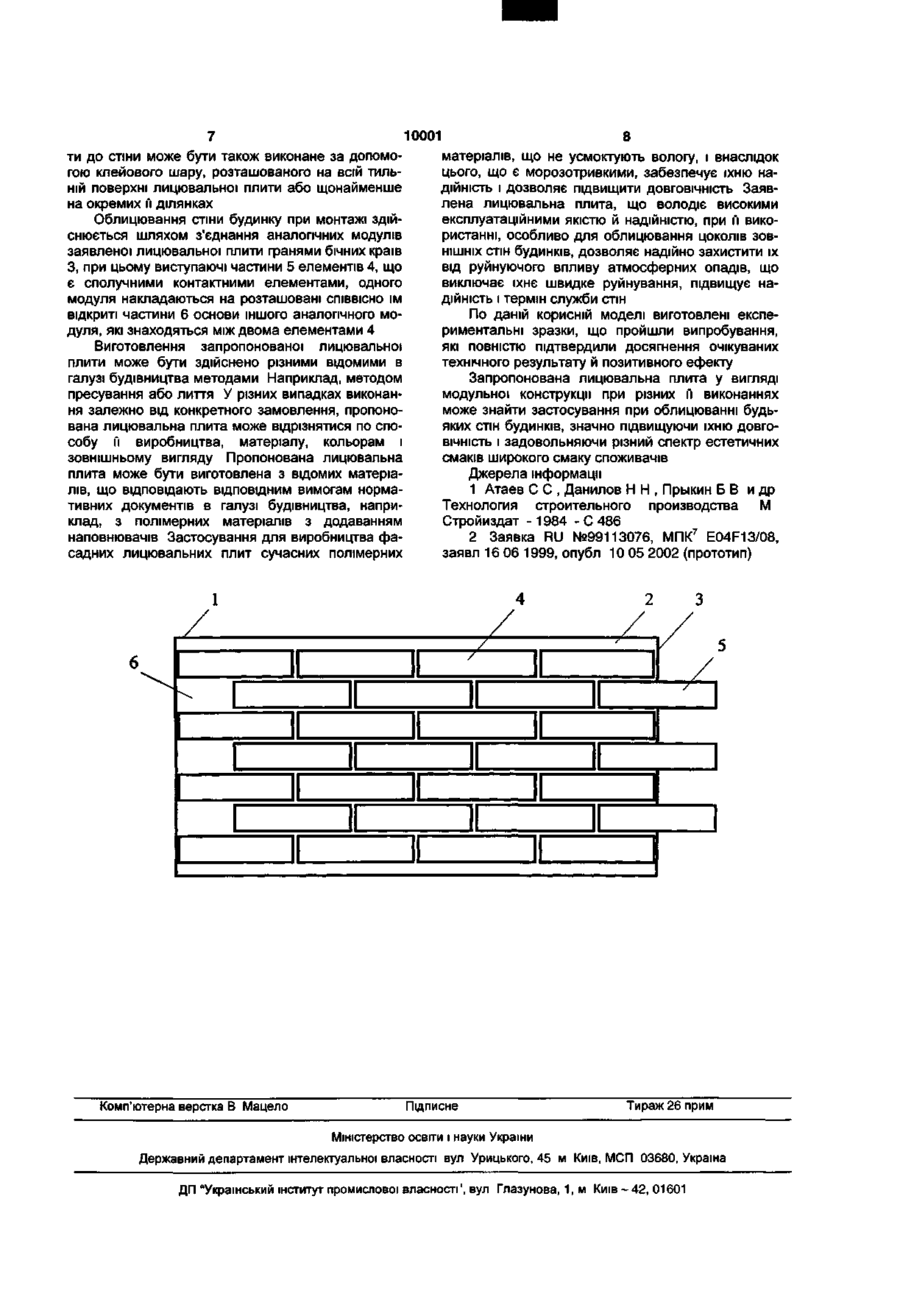

1 Лицювальна плита, що містить основу з лицьовою й тильною поверхнями й бічними гранями, і виконана з можливістю й кріплення до стіни, яка відрізняється тим, що вона виконана у вигляді просторового модуля правильної або неправильної форми, що має основу з лицьовою поверхнею, який виконаний як одне ціле або у вигляді двошарової конструкції - шар основи й лицьовий шар, при цьому лицьова поверхня просторового модуля має об'ємну фактуру у вигляді безлічі виступів довільної форми над основою, виконаних як малогабаритні плиткові об'ємні елементи різної конфігурації, у тому числі будь-якої геометричної форми, які розташовані на лицьовій поверхні основи декількома горизонтальними рядами зі зсувом відносно один одного в шаховому порядку по фронту й із зазором один щодо одного в ряді, причому через ряд частини елементів виступають за краї бічних граней основи на 0,5 своєї довжини з одного або по обох краях бічних граней модуля лицювальної плити, а з іншого краю цього ж ряду є відкрита частина основи, що також рівна 0,5 довжини елемента, при цьому виступаючі частини елементів є сполучними контактними елементами при монтажі з іншим аналогічним модулем, для їхнього накладення на розташовані співвюно їм відкриті частини основи іншого аналогічного модуля, які знаходяться між двома елементами 2 Лицювальна плита за п 1, яка відрізняється тим, що просторовий модуль виконаний повністю з одного матеріалу або кожний його шар - з різних матеріалів 3 Лицювальна плита за п 1, яка відрізняється тим, що вона виконана з полімерних матеріалів 4 Лицювальна плита за п 1, яка відрізняється тим, що основа просторового модуля і її малогабаритні об'ємні елементи виконані одного кольору або сполученням різних кольорів 5 Лицювальна плита за п 1, яка відрізняється тим, що основа просторового модуля виконана плоскою 6 Лицювальна плита за п 1, яка відрізняється тим, що основа просторового модуля виконана по профілю вигнутої форми, у тому числі опуклої або ввігнутої 7 Лицювальна плита за п 1, яка відрізняється тим, що основа просторового модуля виконана товщиною 3 4 мм 8 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи розташовані із зазором один щодо одного в ряді не менше 1 см 9 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи виконані з товщиною 3 4 мм 10 Лицювальна плита за п 1, яка відрізняється тим, що лицьова поверхня просторового модуля має від двох до семи горизонтальних рядів малогабаритних об'ємних елементів 11 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи мають форму багатокутника або опуклого багатогранника 12 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи виконані прямокутної форми 13 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи виконані багатокутної форми, у тому числі прямокутної, із закругленими краями 14 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи виконані будь-якої еліпсоподібної форми 15 Лицювальна плита за п 1, яка відрізняється тим, що малогабаритні об'ємні елементи являють собою плоскі лицювальні плитки різної геометричної форми, лицьова сторона яких має плоску поверхню або декоративний рельєф опуклої й/або ввігнутої форми різної конфігурації й/або їхнього сполучення 16 Лицювальна плита за п 1, яка відрізняється тим, що для кріплення лицювальної плити або її ПІДВІСКИ до стіни на ній виконані отвори або виїмки 17 Лицювальна плита за п 1, яка відрізняється тим, що виступаючі частини елементів і відкриті частини лицьової поверхні основи модуля, які знаходяться між двома елементами біля країв бічних стінок основи, мають отвори під кріпильні елементи со О) З 10001 4 18 Лицювальна плита за п 1, яка відрізняється тим, що вона на тильній поверхні оснащена що найменше на окремих ділянках клейовим шаром, Корисна модель відноситься до галузі будівництва, а точніше до лицювальних виробів, і може бути використана для облицювання стін будинків зовні, так і для обробки усередині приміщень ВІДОМІ різноманітні лицювальні вироби, такі як цегли, плитки, панелі, при їхньому використанні для облицювання ЗОВНІШНІХ І внутрішніх стін будинків приводять до підвищеної трудомісткості лицювальних робіт і не забезпечують широти різноманітності архітектурних рішень об'єктів будівництва [1] З відомого рівня техніки, що відноситься до розглянутої галузі, найбільш близькою по технічній сутності до корисної моделі, що заявляє, є відома панель лицювальна, що містить лицьову й тильну поверхні, бічні грані й замкові елементи у вигляді розташованих на протилежних краях панелі поздовжніх охоплюючого П-подібного й охопленого Г-подібного загинів для стикування суміжних панелей У Г-подібному загині встановлені еластичні елементи з нарізкою для входу при монтажі в Пподібний загин суміжної панелі [2] До недоліків відомої лицювальної плити варто віднести її низькі функціональні можливості й недостатню художню виразність, а також низьку технологічність внаслідок ґі складності й підвищену трудомісткість процесу виготовлення В основу корисної моделі поставлене завдання вдосконалення лицювальної плити й створення простої конструкції, у якій за рахунок оригінально виконаної її конструкції, нових елементів, їхньої форми, розташування й характеру зв'язку елементів між ними, забезпечується розширення функціональних можливостей конструкції й варіювання поверхневим малюнком при виготовленні декоративного покриття лицювальної плити, зниження трудомісткості виготовлення лицювальної плити й лицювальних робіт, підвищення точності монтажу й експлуатаційної надійності, а також підвищення теплоізоляційних властивостей, у результаті чого досягається підвищення продуктивності праці й технологічності конструкції й, тим самим, підвищення якості й надійності облицювання стін, підвищення теплоізоляції, збільшення різноманітності художніх форм облицювання і її художньої виразності, що дозволить значно розширити її номенклатуру й асортименти й можливість облицьовувати поверхні будь-якої конфігурації, і за рахунок цього забезпечення задоволення різного спектра естетичних смаків широкого смаку споживачів Поставлене завдання досягається тим, що в лицювальній плиті, яка містить основу з лицьовою й тильною поверхнями й бічними гранями, і виконана з можливістю її кріплення до стіни, ВІДПОВІДНО до корисної моделі, вона виконана у вигляді просторового модуля правильної або неправильної форми, що має основу з лицьовою поверхнею, який виконаний як одне ціле або у вигляді двошарової конструкції - шар основи й лицьовий шар, при цьому лицьова поверхня просторового модуля має об'ємну фактуру у вигляді безлічі виступів довільної форми над основою, виконаних як малогабаритні плиткові об'ємні елементи різної конфігурації, у тому числі будь-якої геометричної форми, які розташовані на лицьовій поверхні основи декількома горизонтальними рядами зі зсувом відносно один одного в шаховому порядку по фронту й із зазором друг щодо друга в ряді, причому через ряд частини елементів виступають за краї бічних граней основи на 0,5 своєї довжини з одного або по обох краях бічних граней модуля лицювальної плити, а з іншого краю цього ж ряду є відкрита частина основи, що також рівна 0,5 довжини елемента, при цьому виступаючі частини елементів є сполучними контактними елементами при монтажі з іншим аналогічним модулем, для їхнього накладення на розташовані СПІВВІСНО їм відкриті частини основи іншого аналогічного модуля, які знаходяться між двома елементами Крім того, в окремих деяких випадках виконання пропонована лицювальна плита характеризується наступними ознаками - просторовий модуль виконаний повністю з одного матеріалу або кожний його шар - з різних матеріалів, - вона виконана з полімерних матеріалів, - основа просторового модуля й малогабаритних об'ємних елементів виконані одного кольору або сполученням різних кольорів, - основа просторового модуля виконана плоскою, - основа просторового модуля виконана по профілю вигнутої форми, у тому числі опуклої або ввігнутої, - основа просторового модуля виконана товщиною 3 4мм, - малогабаритні об'ємні елементи розташовані із зазором друг щодо друга в ряді не менш 1см, - малогабаритні об'ємні елементи виконані з товщиною 3 4мм, - лицьова поверхня просторового модуля має від двох до семи горизонтальних рядів малогабаритних об'ємних елементів, - малогабаритні об'ємні елементи мають форму багатокутника або опуклого багатогранника, - малогабаритні об ємні елементи виконані прямокутної форми, - малогабаритні об'ємні елементи виконані багатокутної форми, у тому числі прямокутної, із закругленими краями, - малогабаритні об'ємні елементи виконані будь-якої еліпсоподібної форми, - малогабаритні об'ємні елементи являють собою плоскі лицювальні плитки різної геометричної форми, лицьова сторона яких має плоску поверхню або декоративний рельєф опуклої й/або ввігнутої форми різної конфігурації й/або їхнього сполучення, - для кріплення лицювальної плити або її ПІДВІСКИ до стіни на ній виконані отвори або виїмки, - виступаючі частини елементів і відкриті частини лицьової поверхні основи модуля, які знаходяться між двома елементами біля країв бічних стінок основи, мають отвори під кріпильні елементи, - вона на тильній поверхні постачена щонайменше на окремих ділянках клейовим шаром 10001 Сукупність загальних і окремих суттєвих ознак заявленої корисної моделі забезпечує можливість досягнення поставленого завдання й одержання технічного результату, що полягає в розширенні функціональних можливостей конструкції й варіюванні поверхневим малюнком при виготовленні декоративного покриття лицювальної плити, зниженні трудомісткості виготовлення лицювальної плити й лицювальних робіт, підвищенні точності монтажу й експлуатаційної надійності, а також підвищенні теплоізоляційних властивостей. Виконання лицювальної плити у вигляді просторового модуля, що має основу з лицьовою поверхнею, який виконаний як одне ціле або у вигляді двошарової конструкції - шар основи й лицьовий шар, а також виконання лицьової поверхні об'ємної фактури у вигляді безлічі виступів довільної форми над основою, виконаних як малогабаритні плиткові елементи різної конфігурації, і їхнє розташування декількома горизонтальними рядами зі зсувом відносно один одного в шаховому порядку по фронту й із зазором друг щодо друга в ряді дозволяє підвищити технологічність конструкції через зниження трудомісткості виготовлення, знизити витрати матеріалу й значно розширити художньоконструктивні можливості, а також варіювати поверхневим малюнком при виготовленні декоративного покриття лицювальної плити. Наявність через ряд частин елементів, які виступають за краї бічних граней основи на 0,5 своєї довжини з одного або по обох краях бічних граней модуля лицювальної плити, а з іншого краю цього ж ряду наявність відкритої частини основи, також рівної 0,5 довжини елемента, дозволяють підвищити продуктивність праці й точність монтажу й, тим самим, якість і надійність облицювання стін. У цілому, відмітні ознаки пристрою, що заявляє, є суттєвими й необхідними для досягнення нового технічного результату. За наявними в заявника відомостями, сукупність суттєвих ознак, що характеризують сутність корисної моделі, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про її відповідність критерію "новизна". Корисна модель, що заявляється, виготовляється відомими в будівництві способами з використанням відомих засобів, що відповідає критерію "промислова придатність". Таким чином, корисна модель, що заявляється, відповідає всім умовам патентоспроможності. Сутність корисної моделі пояснюється кресленням, де представлене схематичне зображення загального вигляду одного з варіантів виконання пропонованої лицювальної плити. На кресленні позначено: 1 - основа; 2 - лицьова поверхня; 3 - края бічних граней; 4 - малогабаритні об'ємні плиткові елементи; 5 - виступаючі частини малогабаритних об'ємних плиткових елементів; 6 - відкриті частини лицьової поверхні основи. Лицювальна плита містить основу 1, виконану наприклад товщиною З...4мм, яка може мати різну форму, наприклад прямокутника або квадрата, а також залежно від профілю стіни може мати різний профіль, наприклад плоский або вигнутої форми, у тому числі опуклої або ввігнутої. Лицювальна плита містить також лицьову 2 і тильну поверхні й бічні грані (на кресленні не показані) і виконана з можливістю її кріплення до стіни за допомогою будь-яких відомих елементів. Пропонована лицювальна плита виконана у вигляді просторового модуля правильної або неправильної форми, який може бути виконаний як одне ціле або у вигляді двошарової конструкції - шар основи 1 і лицьовий шар 2. Крім того, він може бути виконаний повністю з одного матеріалу або кожний його шар - з різних матеріалів. При цьому лицьова поверхня 2 просторового модуля має об'ємну фактуру у вигляді безлічі виступів довільної форми над основою, виконаних як малогабаритні плиткові елементи 4 різної конфігурації, у тому числі будь-якої геометричної форми. Крім того, основа 1 просторового модуля й малогабаритних об'ємних елементів 4 можуть бути виконані одного кольору або сполученням різних кольорів, що дозволяє різноманітити асортимент. Малогабаритні плиткові елементи 4, виконані, наприклад, з товщиною З...4мм, розташовані на лицьовій поверхні 2 основи 1 декількома горизонтальними рядами, наприклад, від двох до семи, зі зсувом відносно один одного в шаховому порядку по фронту й із зазором друг щодо друга в ряді, наприклад, не менш 1см. по заданому малюнку. Причому через ряд частини 5 елементів 4 виступають за краї 3 бічних граней основи 1 на 0,5 своєї довжини з одного або по обох краях 3 бічних граней модуля лицювальної плити, а з іншого краю 3 цього ж ряду є відкрита частина 6 основи 1, що також рівна 0,5 довжини елемента. Таким чином, виступаючі частини 5 елементів 4 є сполучними контактними елементами при монтажі з іншим аналогічним модулем для їхнього накладення на розташовані співвісно їм відкриті частини 6 основи іншого аналогічного модуля, які знаходяться між двома елементами 4. Крім того, лицювальна плита в деяких випадках її виконання може мати різні форми малогабаритних об'ємних елементів 4: форму багатокутника, наприклад прямокутника, квадрата, ромба, паралелепіпеда, трикутника, трапеції, або опуклого багатогранника, наприклад куба; або багатокутну форму, у тому числі прямокутну, із закругленими краями; а також будь-яку еліпсоподібну форму. Малогабаритні об'ємні елементи 4 можуть являти собою плоскі лицювальні плитки різної геометричної форми, лицьова сторона яких має плоску поверхню або декоративний рельєф опуклої й/або ввігнутої форми різної конфігурації й/або з ділянками їхнього сполучення. Вибір параметрів основи й плиткових елементів: форми, розміру й рельєфу - забезпечують різноманіття художніх форм лицювальної плити, що заявляється. Кріплення лицювальної плити до стіни може бути здійснене по-різному за допомогою будь-яких відомих кріпильних елементів. Наприклад, шляхом її закріплення за допомогою болтів, що входять в отвори під кріпильні елементи (на кресленні не показані), що виконані на виступаючих частинах 5 плиткових елементів 4 і відкритих частинах 6 лицьової поверхні основи 1 модуля, що розташовані між двома плитковими елементами 4 біля країв З бічних стінок основи 1, або підвіски плити за допомогою різних видів відомих кріпильних елементів, що входять у виїмки. Кріплення лицювальної пли 10001 ти до стіни може бути також виконане за допомогою клейового шару, розташованого на всій тильній поверхні лицювальної плити або щонайменше на окремих її ділянках Облицювання стіни будинку при монтажі здійснюється шляхом з'єднання аналогічних модулів заявленої лицювальної плити гранями бічних країв З, при цьому виступаючі частини 5 елементів 4, що є сполучними контактними елементами, одного модуля накладаються на розташовані СПІВВІСНО їм відкриті частини 6 основи іншого аналогічного модуля, які знаходяться між двома елементами 4 Виготовлення запропонованої лицювальної плити може бути здійснено різними відомими в галузі будівництва методами Наприклад, методом пресування або лиття У різних випадках виконання залежно від конкретного замовлення, пропонована лицювальна плита може відрізнятися по способу її виробництва, матеріалу, кольорам і зовнішньому вигляду Пропонована лицювальна плита може бути виготовлена з відомих матеріалів, що відповідають ВІДПОВІДНИМ вимогам нормативних документів в галузі будівництва, наприклад, з полімерних матеріалів з додаванням наповнювачів Застосування для виробництва фасадних лицювальних плит сучасних полімерних Комп'ютерна верстка В Мацело 8 матеріалів, що не усмоктують вологу, і внаслідок цього, що є морозотривкими, забезпечує їхню надійність і дозволяє підвищити ДОВГОВІЧНІСТЬ Заявлена лицювальна плита, що володіє високими експлуатаційними якістю й надійністю, при її використанні, особливо для облицювання цоколів ЗОВНІШНІХ стін будинків, дозволяє надійно захистити їх від руйнуючого впливу атмосферних опадів, що виключає їхнє швидке руйнування, підвищує надійність і термін служби стін По даній корисній моделі виготовлені експериментальні зразки, що пройшли випробування, які повністю підтвердили досягнення очікуваних технічного результату й позитивного ефекту Запропонована лицювальна плита у вигляді модульної конструкції при різних її виконаннях може знайти застосування при облицюванні будьяких стін будинків, значно підвищуючи їхню ДОВГОВІЧНІСТЬ і задовольняючи різний спектр естетичних смаків широкого смаку споживачів Джерела інформації 1 Атаев С С , Данилов Н Н , Прыкин Б В и др Технология строительного производства М Стройиздат - 1984 - С 486 2 Заявка RU №99113076, МПК7 E04F13/08, заявл 16 06 1999, опубл 10 05 2002 (прототип) Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ, МСП 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
