Вібросито

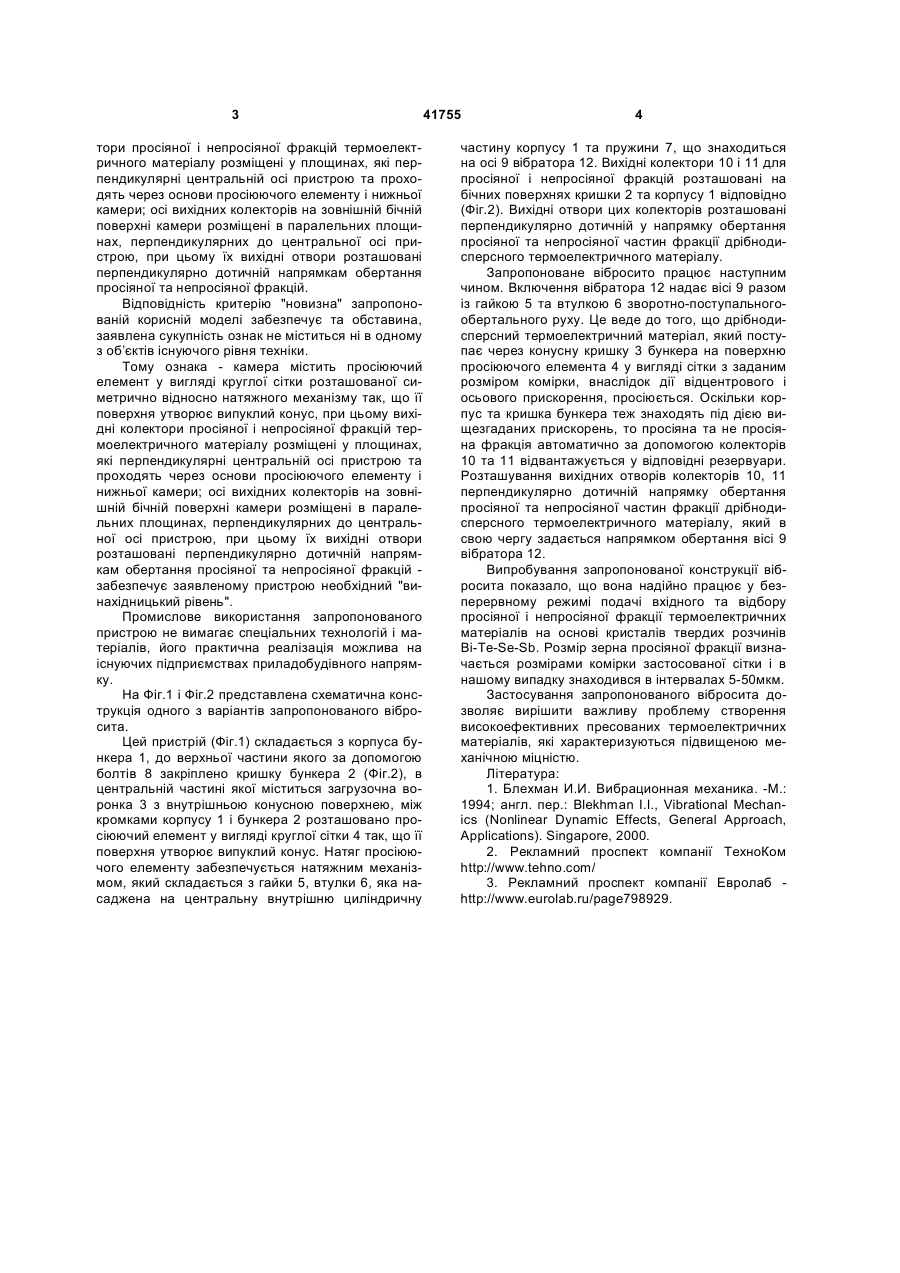

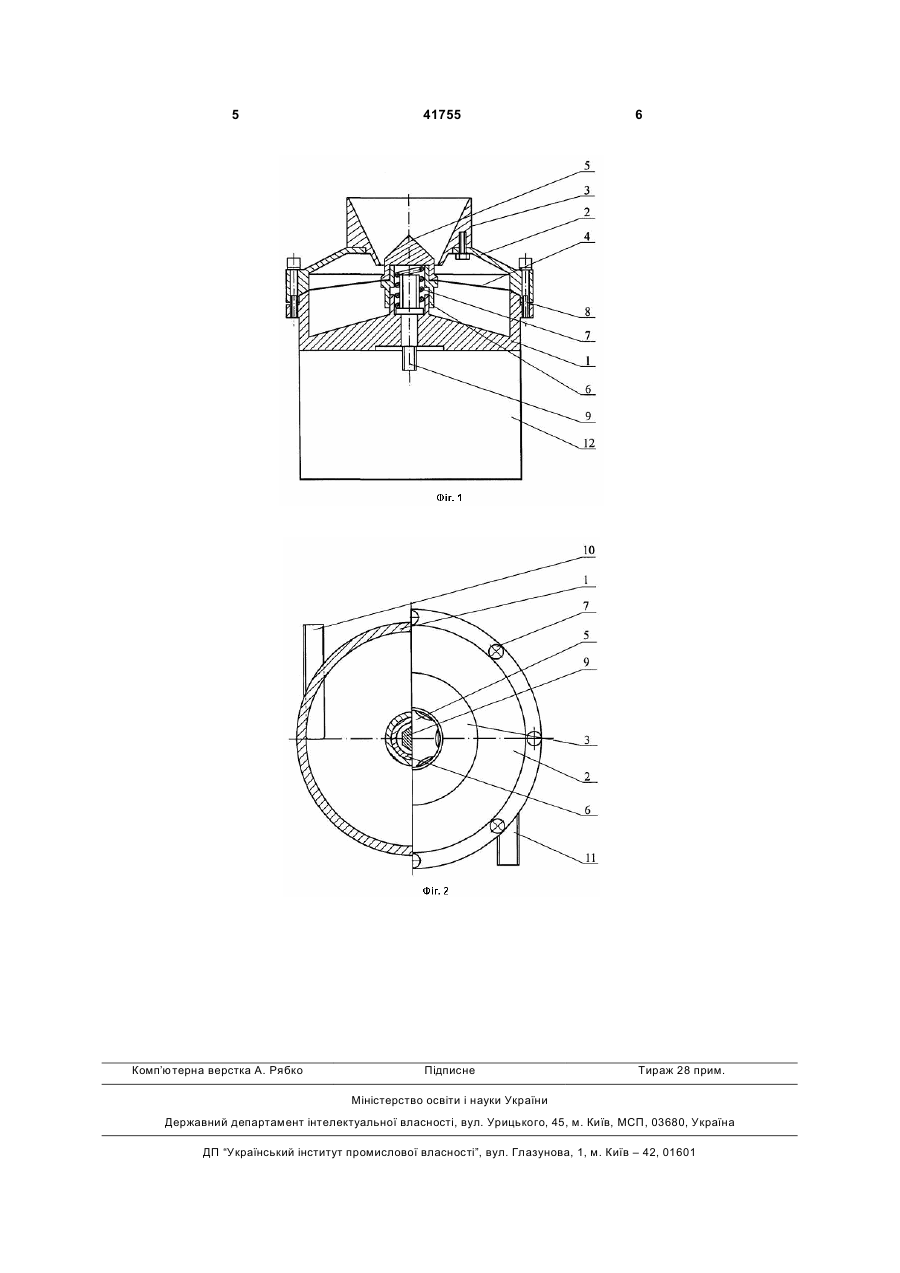

1. Вібросито для просіювання дрібнодисперсного термоелектричного матеріалу на основі вібратора та камери з подавальним бункером, яке відрізняється тим, що камера містить просіюючий елемент у вигляді круглої сітки, розташованої симетрично відносно натяжного механізму так, що її 3 тори просіяної і непросіяної фракцій термоелектричного матеріалу розміщені у площинах, які перпендикулярні центральній осі пристрою та проходять через основи просіюючого елементу і нижньої камери; осі вихідних колекторів на зовнішній бічній поверхні камери розміщені в паралельних площинах, перпендикулярних до центральної осі пристрою, при цьому їх вихідні отвори розташовані перпендикулярно дотичній напрямкам обертання просіяної та непросіяної фракцій. Відповідність критерію "новизна" запропонованій корисній моделі забезпечує та обставина, заявлена сукупність ознак не міститься ні в одному з об’єктів існуючого рівня техніки. Тому ознака - камера містить просіюючий елемент у вигляді круглої сітки розташованої симетрично відносно натяжного механізму так, що її поверхня утворює випуклий конус, при цьому вихідні колектори просіяної і непросіяної фракцій термоелектричного матеріалу розміщені у площинах, які перпендикулярні центральній осі пристрою та проходять через основи просіюючого елементу і нижньої камери; осі вихідних колекторів на зовнішній бічній поверхні камери розміщені в паралельних площинах, перпендикулярних до центральної осі пристрою, при цьому їх вихідні отвори розташовані перпендикулярно дотичній напрямкам обертання просіяної та непросіяної фракцій забезпечує заявленому пристрою необхідний "винахідницький рівень". Промислове використання запропонованого пристрою не вимагає спеціальних технологій і матеріалів, його практична реалізація можлива на існуючих підприємствах приладобудівного напрямку. На Фіг.1 і Фіг.2 представлена схематична конструкція одного з варіантів запропонованого вібросита. Цей пристрій (Фіг.1) складається з корпуса бункера 1, до верхньої частини якого за допомогою болтів 8 закріплено кришку бункера 2 (Фіг.2), в центральній частині якої міститься загрузочна воронка 3 з внутрішньою конусною поверхнею, між кромками корпусу 1 і бункера 2 розташовано просіюючий елемент у вигляді круглої сітки 4 так, що її поверхня утворює випуклий конус. Натяг просіюючого елементу забезпечується натяжним механізмом, який складається з гайки 5, втулки 6, яка насаджена на центральну внутрішню циліндричну 41755 4 частину корпусу 1 та пружини 7, що знаходиться на осі 9 вібратора 12. Вихідні колектори 10 і 11 для просіяної і непросіяної фракцій розташовані на бічних поверхнях кришки 2 та корпусу 1 відповідно (Фіг.2). Вихідні отвори цих колекторів розташовані перпендикулярно дотичній у напрямку обертання просіяної та непросіяної частин фракції дрібнодисперсного термоелектричного матеріалу. Запропоноване вібросито працює наступним чином. Включення вібратора 12 надає вісі 9 разом із гайкою 5 та втулкою 6 зворотно-поступальногообертального руху. Це веде до того, що дрібнодисперсний термоелектричний матеріал, який поступає через конусну кришку 3 бункера на поверхню просіюючого елемента 4 у вигляді сітки з заданим розміром комірки, внаслідок дії відцентрового і осьового прискорення, просіюється. Оскільки корпус та кришка бункера теж знаходять під дією вищезгаданих прискорень, то просіяна та не просіяна фракція автоматично за допомогою колекторів 10 та 11 відвантажується у відповідні резервуари. Розташування вихідних отворів колекторів 10, 11 перпендикулярно дотичній напрямку обертання просіяної та непросіяної частин фракції дрібнодисперсного термоелектричного матеріалу, який в свою чергу задається напрямком обертання вісі 9 вібратора 12. Випробування запропонованої конструкції вібросита показало, що вона надійно працює у безперервному режимі подачі вхідного та відбору просіяної і непросіяної фракції термоелектричних матеріалів на основі кристалів твердих розчинів Bi-Te-Se-Sb. Розмір зерна просіяної фракції визначається розмірами комірки застосованої сітки і в нашому випадку знаходився в інтервалах 5-50мкм. Застосування запропонованого вібросита дозволяє вирішити важливу проблему створення високоефективних пресованих термоелектричних матеріалів, які характеризуються підвищеною механічною міцністю. Література: 1. Блехман И.И. Вибрационная механика. -М.: 1994; англ. пер.: Blekhman I.I., Vibrational Mechanics (Nonlinear Dynamic Effects, General Approach, Applications). Singapore, 2000. 2. Рекламний проспект компанії ТехноКом http://www.tehno.com/ 3. Рекламний проспект компанії Евролаб http://www.eurolab.ru/page798929. 5 Комп’ютерна верстка А. Рябко 41755 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
