Мультигідроциклон

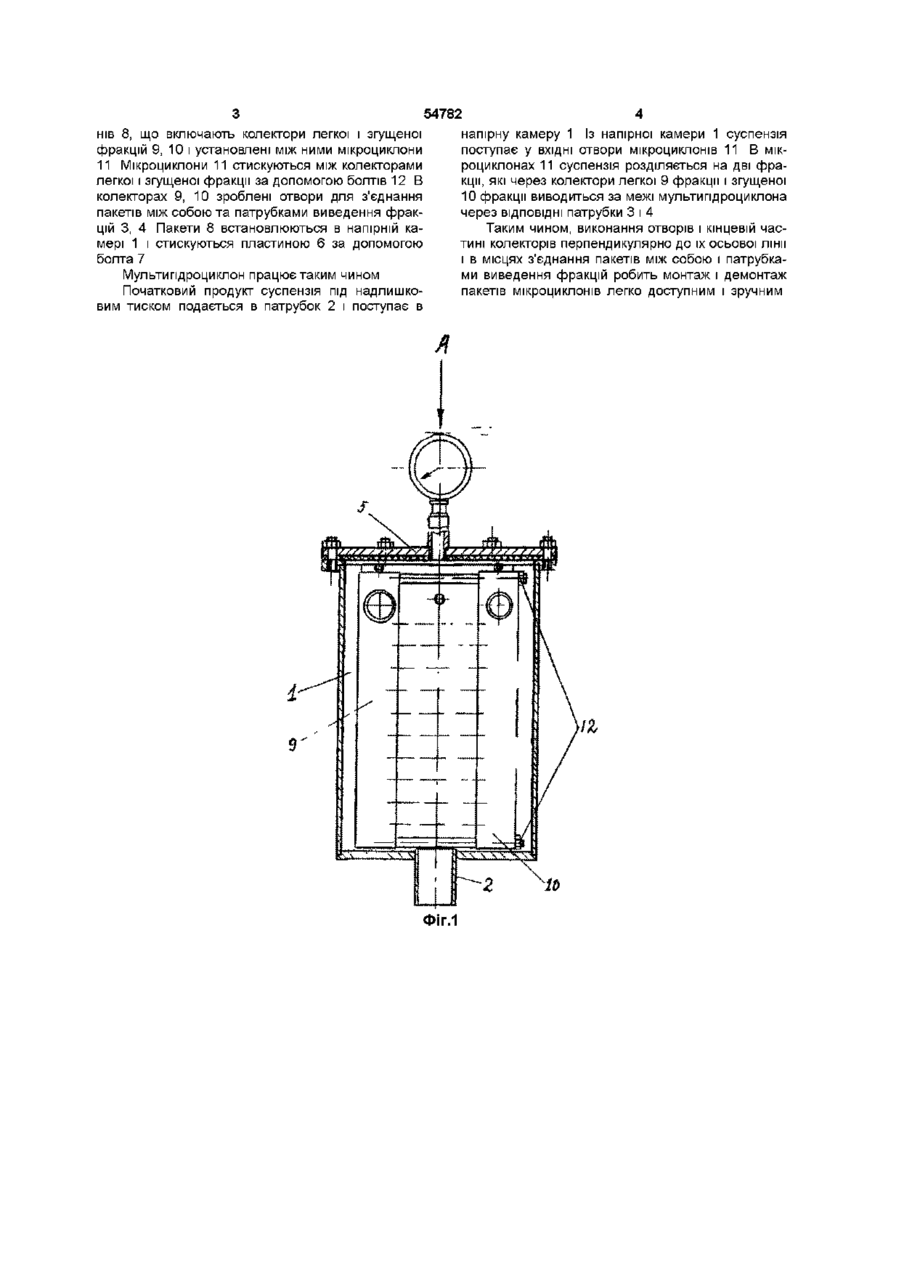

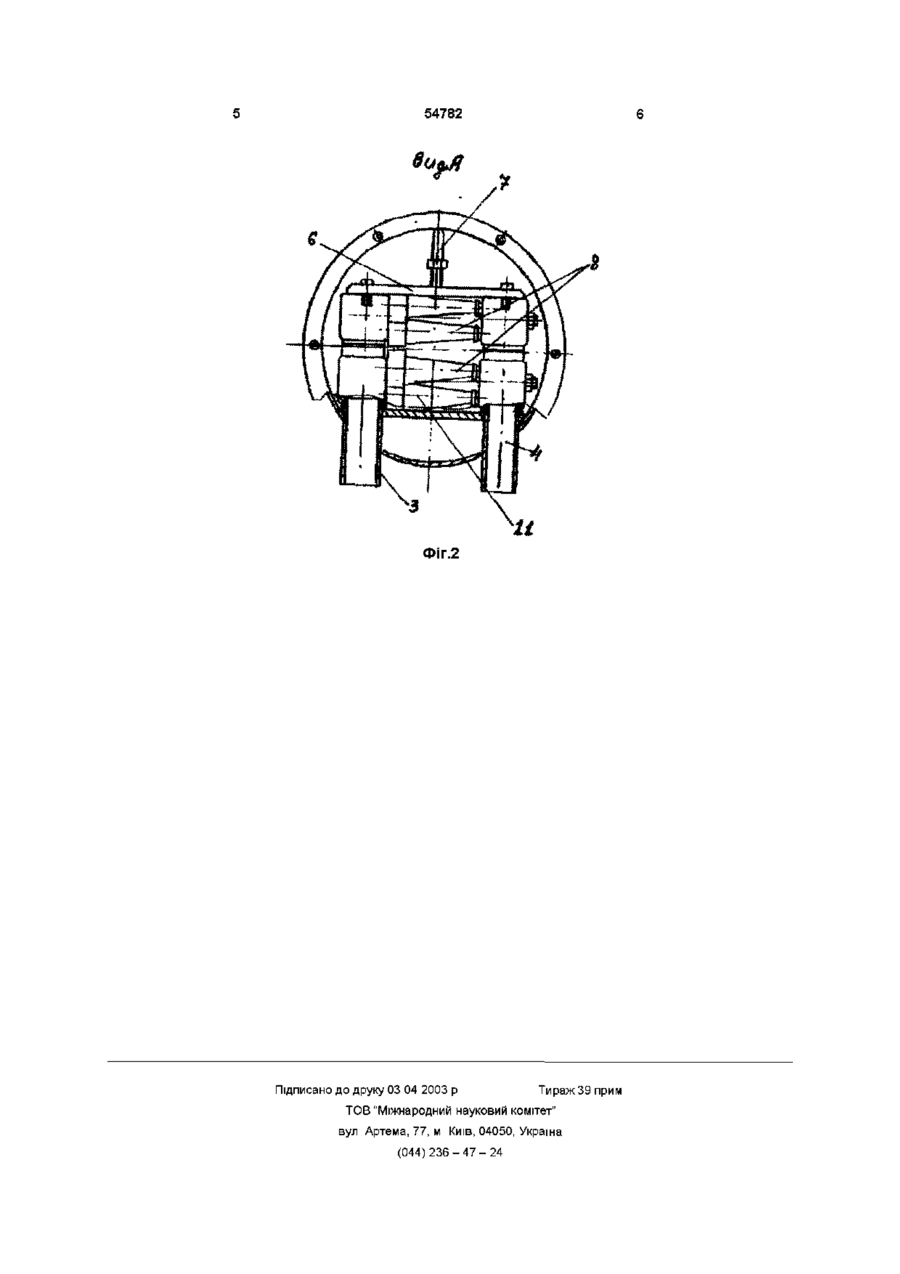

Мультигідроциклон, що містить напірну камеру з патрубками подачі початкового продукту і виведення легкої і згущеної фракцій, а також з розміщеними в ній пакетами мікроциклонів, кожний з яких утворений колекторами легкої і згущеної фракцій, який відрізняється тим, що колектори виконані із порожнистого прокату, наприклад квадрату, а в МІСЦІ з'єднання пакетів між собою в їх кінцевій частині виконані отвори, осьові лінії яких перпендикулярні до осьових ЛІНІЙ колекторів і співпадають з осьовими ЛІНІЯМИ патрубків для виведення фракцій, при цьому колектори для з'єднання між собою і патрубками виведення фракцій оснащені з'єднуючими і ущільнюючими елементами Винахід належить до конструкції мультипдроциклонів призначених для розділення суспензій і може бути використаний в крохмально-патоковій, а також вугільній, ХІМІЧНІЙ та інших галузях промисловості ВІДОМІ мультіциклони (див патент Польщі № 47573, кл 12d1/01, 1962), складені з розміщених в корпусі камери мікроциклонів, об'єднаних в пакет торцевими пластинами і камер для прийому і виведення продуктів розділення Недоліком таких мул ьти гідроциклон і в являється те, що в них ускладнений доступ до мікроциклонів, розміщених в середині пакета Так, щоб дістатися до одного з них, отвір якого засмітився осадом, необхідно відключити подачу початкової суспензії, зняти торцеві пластини, тобто розібрати пакет, що є трудомісткою операцією Найбільш близьким по технічній суті до того, що пропонується, є мультициклон (див авторське свідоцтво СРСР, № 271444 кл B01d43/00, B01d45/12, 1968 р), в якому мікроциклони за допомогою колекторів об'єднані в пакети, установлені в одному спільному корпусі, який одночасно являється напірною камерою Недоліком цього мультициклона являється те, що посадкові місця пакетів розміщені в глибині напірної камери и недоступні для візуального спостереження Внаслідок цього для установки пакетів необхідно знімати корпус мультициклона (напірну камеру), що дуже складно і вимагає значних витрат часу В основу винаходу поставлена задача створи ти таку конструкцію мультипдроциклона, яка б вимагала менших витрат часу і праці для його обслуговування Поставлена задача вирішується тим, що мультипдроциклон що містить у собі напірну камеру з патрубками подачі початкового продукту і виведення легкої і згущеної фракції, а також розміщених в ній пакетів мікроциклонів, кожний із яких утворений колекторами легкої і згущеної фракції Колектора виконані із порожнистого прокату, наприклад, квадрату, а в МІСЦІ з'єднання пакетів між собою в кінцевій частині колекторів зроблені отвори, осьові лінії яких перпендикулярні до осьових ЛІНІЙ колекторів і співпадають з осьовими ЛІНІЯМИ патрубків для виведення фракцій, при цьому колектори для з'єднання між собою і патрубками відведення фракцій оснащені з'єднуючими елементами Завдяки виконанню отворів в кінцевій частині колекторів посадові місця патрубків виведення фракцій розміщені поруч з торцевою кришкою напірної камери мультипдроциклона, що робить дуже доступним і зручним монтаж і демонтаж пакетів мікроциклонів На фіг 1 показано загальний вид мультипдроциклона На фіг 2 вид на фіг 2 зверху (кришка знята) Мультипдроциклон складається з напірної камери 1 з патрубком подачі початкового продукту 2 і патрубків виведення легкої і згущеної фракцій З, 4, торцевої покришки 5 В напірній камері 1 розміщені притискна пластина 6 з притискним болтом 7 і пакети мікроцикло 00 ю 54782 нів 8, що включають колектори легкої і згущеної фракцій 9, 10 і установлені між ними мікроциклони 11 Мікроциклони 11 стискуються між колекторами легкої і згущеної фракції за допомогою болтів 12 В колекторах 9, 10 зроблені отвори для з'єднання пакетів між собою та патрубками виведення фракцій 3, 4 Пакети 8 встановлюються в напірній камері 1 і стискуються пластиною 6 за допомогою болта 7 Мультигідроциклон працює таким чином Початковий продукт суспензія під надлишковим тиском подається в патрубок 2 і поступає в напірну камеру 1 Із напірної камери 1 суспензія поступає у ВХІДНІ отвори мікроциклонів 11 В мікроциклонах 11 суспензія розділяється на дві фракції, які через колектори легкої 9 фракції і згущеної 10 фракції виводиться за межі мультигідроциклона через ВІДПОВІДНІ патрубки 3 і 4 Таким чином, виконання отворів і кінцевій частині колекторів перпендикулярно до їх осьової лінії і в місцях з'єднання пакетів між собою і патрубками виведення фракцій робить монтаж і демонтаж пакетів мікроциклонів легко доступним і зручним ФІГ.1 54782 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
