Рейкове скріплення
Номер патенту: 41859
Опубліковано: 17.09.2001
Автори: Герасименко Євген Миколайович, Мямлін Сергій Віталійович
Формула / Реферат
Рейкове скріплення, що містить скріплювальний елемент, закладний болт, на якому знаходиться ізолювальна втулка, металеву підкладку, під якою знаходиться гумова підкладка, гроверну шайбу, яка встановлена між скріплювальним елементом і гайкою, та прокладку, що знаходиться під підошвою рейки, яке відрізняється тим, що скріплювальний елемент виконаний у вигляді асиметричного прямокутника з виступами, а металева підкладка має гофровану поверхню.
Текст

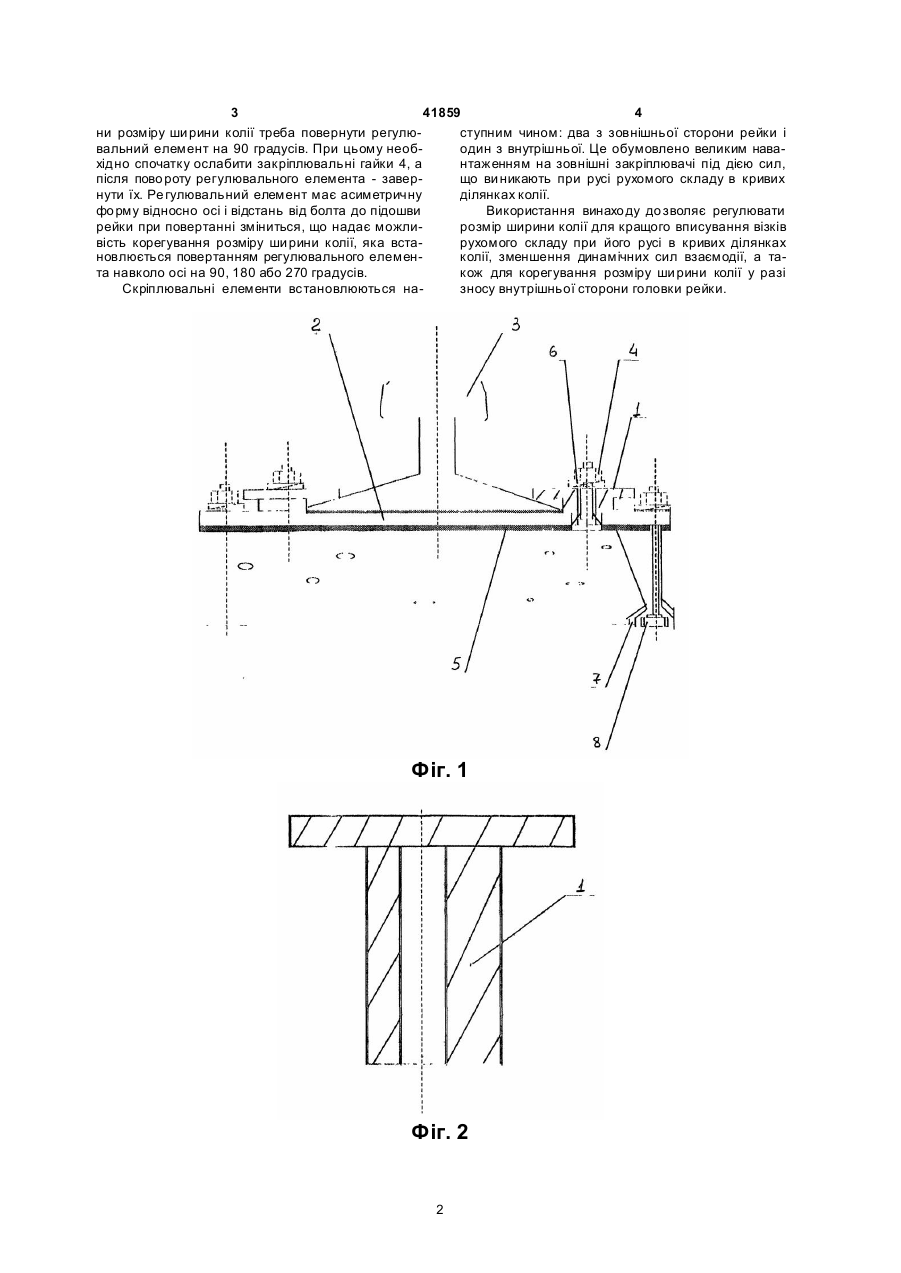

Рейкове скріплення, що містить скріплювальний елемент, закладний болт, на якому знахо диться ізолювальна втулка, металеву підкладку, під якою знаходиться гумова підкладка, грове рну шайбу, яка встановлена між скріплювальним елементом і гайкою, та прокладку, що знаходиться під підошвою рейки, яке відрізняється тим, що скріплювальний елемент виконаний у вигляді асиметричного прямокутника з виступами, а мета лева підкладка має гофровану поверхню. (19) (21) 2001010277 (22) 15.01.2001 (24) 17.09.2001 (46) 17.09.2001, Бюл. № 8, 2001 р. (72) Герасименко Євген Миколайович, Мя млін Сергій Віталійович (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ 3 41859 4 ни розміру ши рини колії треба повернути регулюступним чином: два з зовнішньої сторони рейки і вальний елемент на 90 градусів. При цьому неободин з внутрішньої. Це обумовлено великим навахідно спочатку ослабити закріплювальні гайки 4, а нтаженням на зовнішні закріплювачі під дією сил, після пово роту регулювального елемента - заверщо ви никають при русі рухомого складу в кривих нути їх. Ре гулювальний елемент має асиметричну ділянках колії. фо рму відносно осі і відстань від болта до підошви Використання винахо ду до зволяє регулювати рейки при повертанні зміниться, що надає можлирозмір ширини колії для кращого вписування візків вість корегування розміру ши рини колії, яка встарухомого складу при його русі в кривих ділянках новлюється повертанням регулювального елеменколії, зменшення динамічних сил взаємодії, а тата навколо осі на 90, 180 або 270 градусів. кож для корегування розміру ши рини колії у разі Скріплювальні елементи встановлюються назносу внутрішньої сторони головки рейки. Фіг. 1 Фіг. 2 2 5 41859 6 Фіг. 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлови х, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
ДивитисяДодаткова інформація
Автори англійськоюHerasymenko Yevhen Mykolaiovych, Miamlin Serhii Vitaliiovych
Автори російськоюГерасименко Евгений Николаевич, Мямлин Сергей Витальевич
МПК / Мітки
МПК: E01B 9/00
Мітки: рейкове, скріплення
