Інфрачервоний обігрівальний прилад

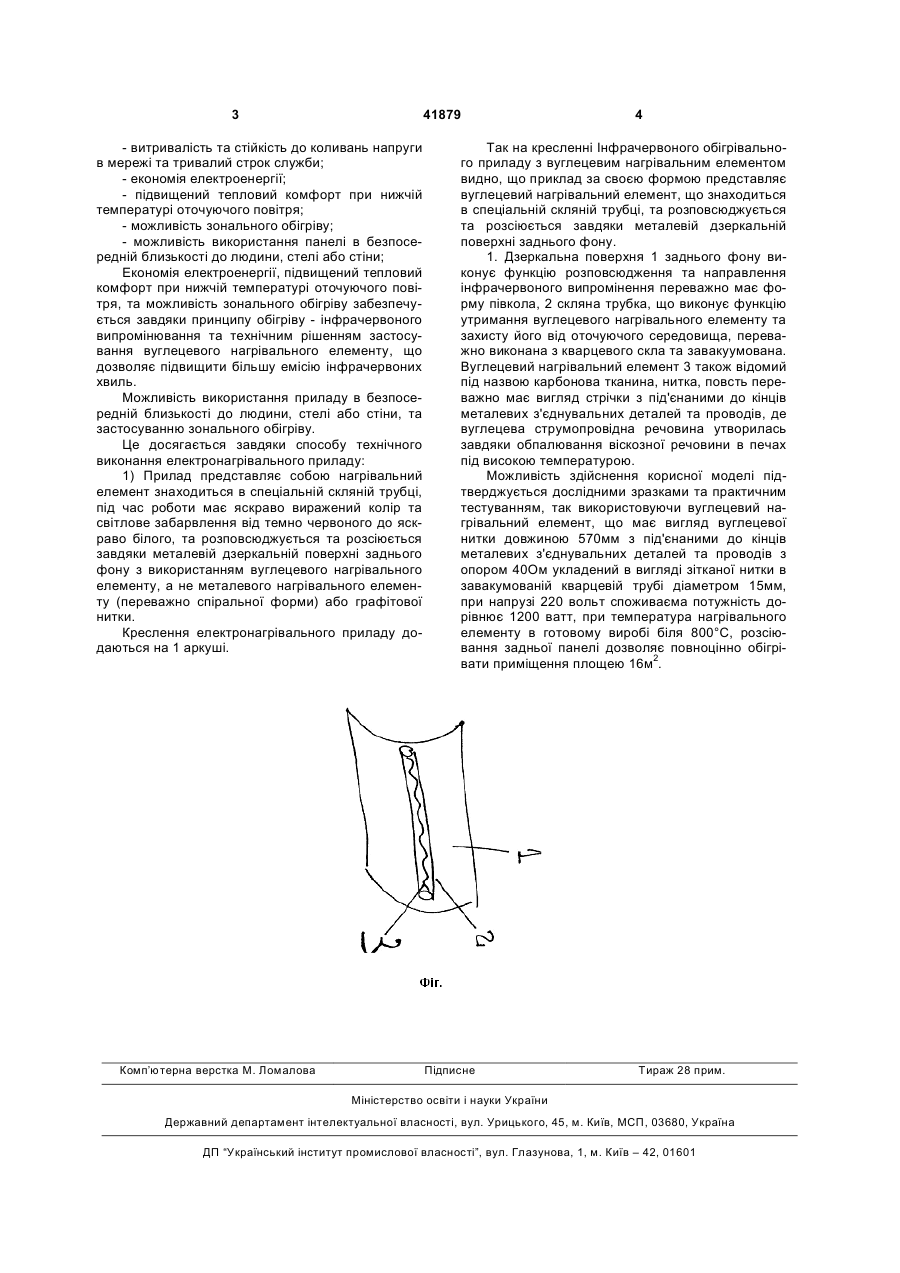

Інфрачервоний обігрівальний прилад, що включає нагрівальний елемент, який знаходиться в спеціальній скляній трубці, під час роботи має 3 41879 - витривалість та стійкість до коливань напруги в мережі та тривалий строк служби; - економія електроенергії; - підвищений тепловий комфорт при нижчій температурі оточуючого повітря; - можливість зонального обігріву; - можливість використання панелі в безпосередній близькості до людини, стелі або стіни; Економія електроенергії, підвищений тепловий комфорт при нижчій температурі оточуючого повітря, та можливість зонального обігріву забезпечується завдяки принципу обігріву - інфрачервоного випромінювання та технічним рішенням застосування вуглецевого нагрівального елементу, що дозволяє підвищити більшу емісію інфрачервоних хвиль. Можливість використання приладу в безпосередній близькості до людини, стелі або стіни, та застосуванню зонального обігріву. Це досягається завдяки способу технічного виконання електронагрівального приладу: 1) Прилад представляє собою нагрівальний елемент знаходиться в спеціальній скляній трубці, під час роботи має яскраво виражений колір та світлове забарвлення від темно червоного до яскраво білого, та розповсюджується та розсіюється завдяки металевій дзеркальній поверхні заднього фону з використанням вуглецевого нагрівального елементу, а не металевого нагрівального елементу (переважно спіральної форми) або графітової нитки. Креслення електронагрівального приладу додаються на 1 аркуші. Комп’ютерна верстка М. Ломалова 4 Так на кресленні Інфрачервоного обігрівального приладу з вуглецевим нагрівальним елементом видно, що приклад за своєю формою представляє вуглецевий нагрівальний елемент, що знаходиться в спеціальній скляній трубці, та розповсюджується та розсіюється завдяки металевій дзеркальній поверхні заднього фону. 1. Дзеркальна поверхня 1 заднього фону виконує функцію розповсюдження та направлення інфрачервоного випромінення переважно має форму півкола, 2 скляна трубка, що виконує функцію утримання вуглецевого нагрівального елементу та захисту його від оточуючого середовища, переважно виконана з кварцевого скла та завакуумована. Вуглецевий нагрівальний елемент 3 також відомий під назвою карбонова тканина, нитка, повсть переважно має вигляд стрічки з під'єнаними до кінців металевих з'єднувальних деталей та проводів, де вуглецева струмопровідна речовина утворилась завдяки обпалювання віскозної речовини в печах під високою температурою. Можливість здійснення корисної моделі підтверджується дослідними зразками та практичним тестуванням, так використовуючи вуглецевий нагрівальний елемент, що має вигляд вуглецевої нитки довжиною 570мм з під'єнаними до кінців металевих з'єднувальних деталей та проводів з опором 40Ом укладений в вигляді зітканої нитки в завакумованій кварцевій трубі діаметром 15мм, при напрузі 220 вольт споживаєма потужність дорівнює 1200 ватт, при температура нагрівального елементу в готовому виробі біля 800°С, розсіювання задньої панелі дозволяє повноцінно обігрівати приміщення площею 16м2. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
