Машина для очищення зерна

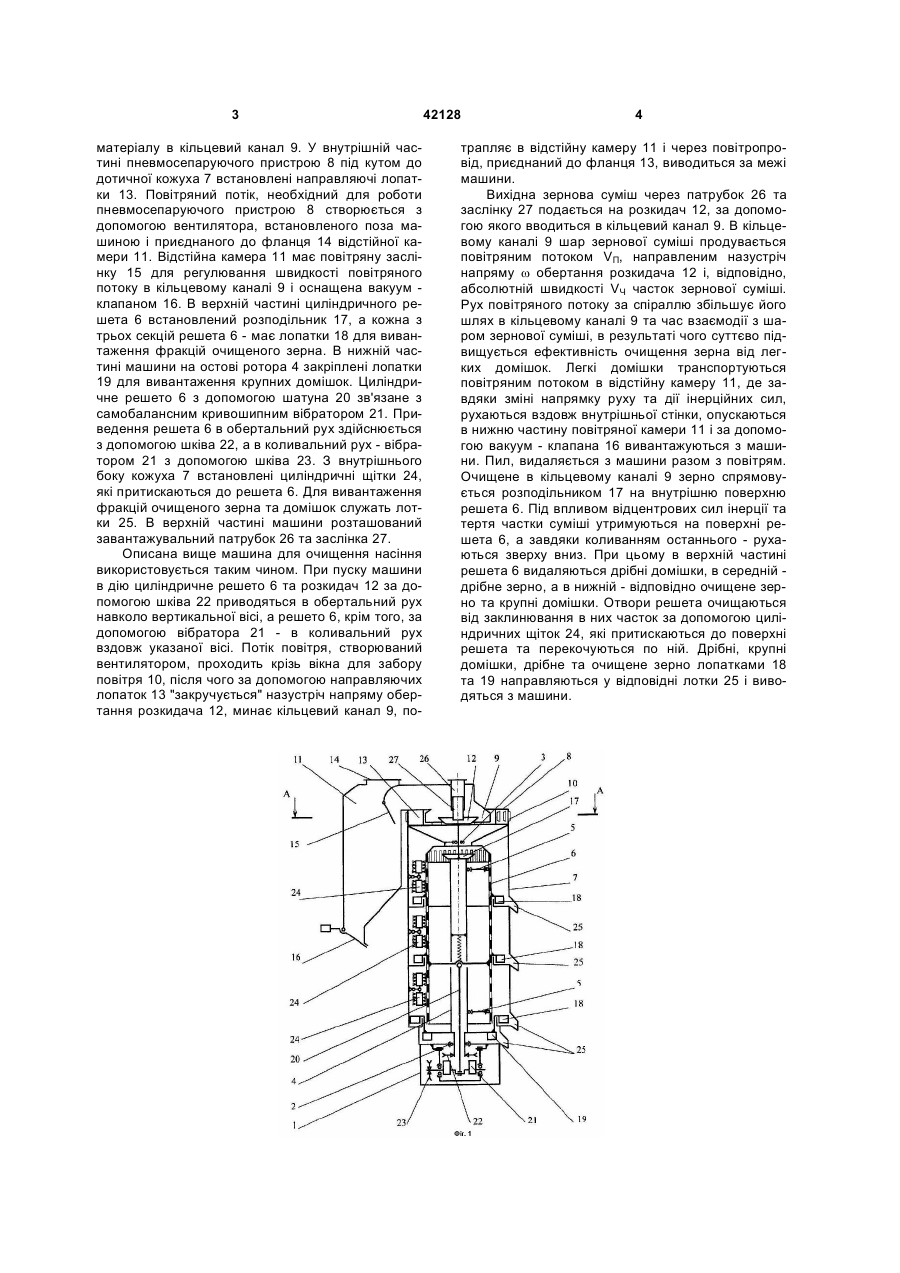

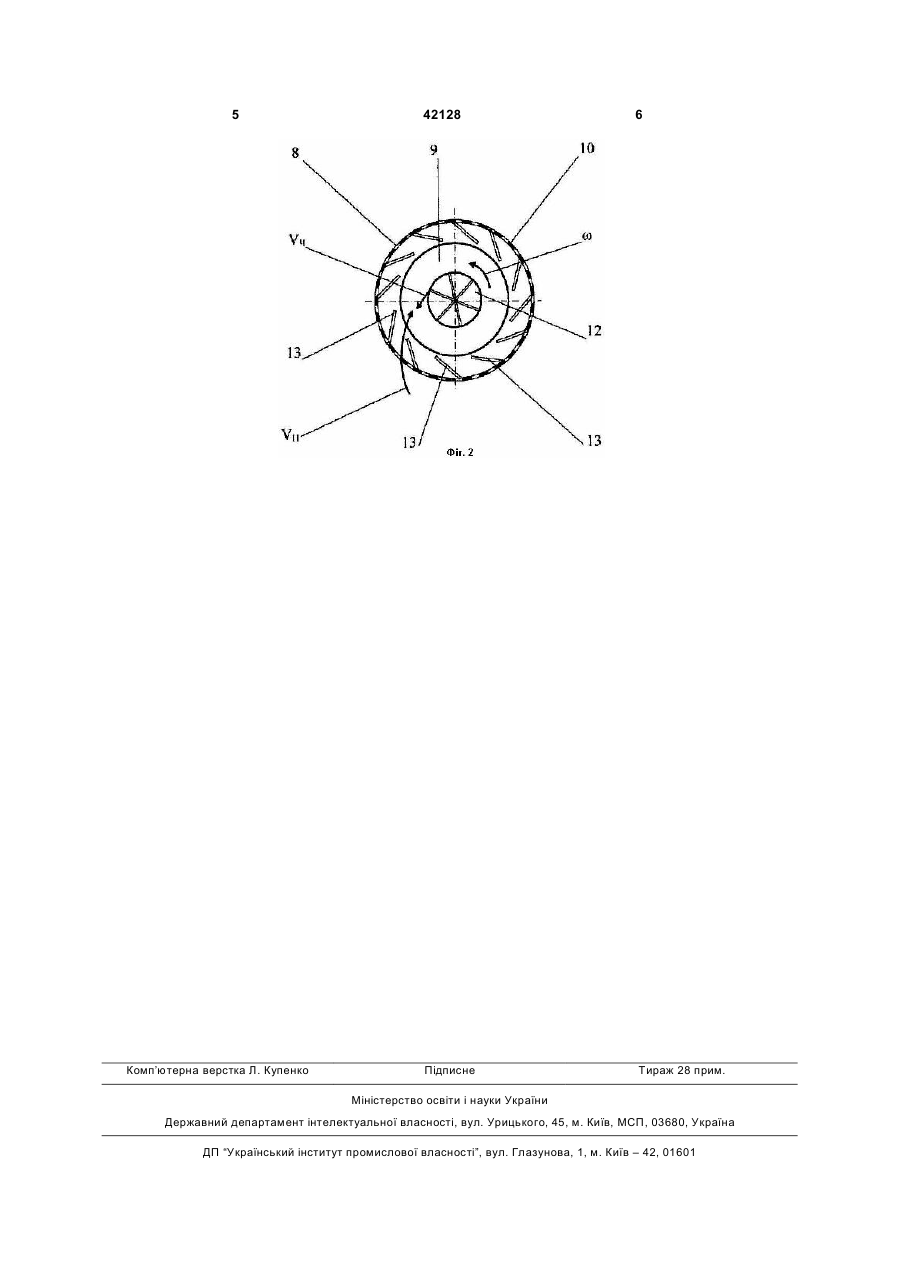

Машина для очищення зерна, яка включає поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що пневмосепаруючий пристрій обладнаний направляючими лопатками. (19) (21) u200900282 (22) 15.01.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 матеріалу в кільцевий канал 9. У внутрішній частині пневмосепаруючого пристрою 8 під кутом до дотичної кожуха 7 встановлені направляючі лопатки 13. Повітряний потік, необхідний для роботи пневмосепаруючого пристрою 8 створюється з допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 14 відстійної камери 11. Відстійна камера 11 має повітряну заслінку 15 для регулювання швидкості повітряного потоку в кільцевому каналі 9 і оснащена вакуум клапаном 16. В верхній частині циліндричного решета 6 встановлений розподільник 17, а кожна з трьох секцій решета 6 - має лопатки 18 для вивантаження фракцій очищеного зерна. В нижній частині машини на остові ротора 4 закріплені лопатки 19 для вивантаження крупних домішок. Циліндричне решето 6 з допомогою шатуна 20 зв'язане з самобалансним кривошипним вібратором 21. Приведення решета 6 в обертальний рух здійснюється з допомогою шківа 22, а в коливальний рух - вібратором 21 з допомогою шківа 23. З внутрішнього боку кожуха 7 встановлені циліндричні щітки 24, які притискаються до решета 6. Для вивантаження фракцій очищеного зерна та домішок служать лотки 25. В верхній частині машини розташований завантажувальний патрубок 26 та заслінка 27. Описана вище машина для очищення насіння використовується таким чином. При пуску машини в дію циліндричне решето 6 та розкидач 12 за допомогою шківа 22 приводяться в обертальний рух навколо вертикальної вісі, а решето 6, крім того, за допомогою вібратора 21 - в коливальний рух вздовж указаної вісі. Потік повітря, створюваний вентилятором, проходить крізь вікна для забору повітря 10, після чого за допомогою направляючих лопаток 13 "закручується" назустріч напряму обертання розкидача 12, минає кільцевий канал 9, по 42128 4 трапляє в відстійну камеру 11 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 26 та заслінку 27 подається на розкидач 12, за допомогою якого вводиться в кільцевий канал 9. В кільцевому каналі 9 шар зернової суміші продувається повітряним потоком VП, направленим назустріч напряму w обертання розкидача 12 і, відповідно, абсолютній швидкості VЧ часток зернової суміші. Рух повітряного потоку за спіраллю збільшує його шлях в кільцевому каналі 9 та час взаємодії з шаром зернової суміші, в результаті чого суттєво підвищується ефективність очищення зерна від легких домішок. Легкі домішки транспортуються повітряним потоком в відстійну камеру 11, де завдяки зміні напрямку руху та дії інерційних сил, рухаються вздовж внутрішньої стінки, опускаються в нижню частину повітряної камери 11 і за допомогою вакуум - клапана 16 вивантажуються з машини. Пил, видаляється з машини разом з повітрям. Очищене в кільцевому каналі 9 зерно спрямовується розподільником 17 на внутрішню поверхню решета 6. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 6, а завдяки коливанням останнього - рухаються зверху вниз. При цьому в верхній частині решета 6 видаляються дрібні домішки, в середній дрібне зерно, а в нижній - відповідно очищене зерно та крупні домішки. Отвори решета очищаються від заклинювання в них часток за допомогою циліндричних щіток 24, які притискаються до поверхні решета та перекочуються по ній. Дрібні, крупні домішки, дрібне та очищене зерно лопатками 18 та 19 направляються у відповідні лотки 25 і виводяться з машини. 5 Комп’ютерна верстка Л. Купенко 42128 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
