Спосіб компенсації деформацій для деталей з наплавленою кромкою

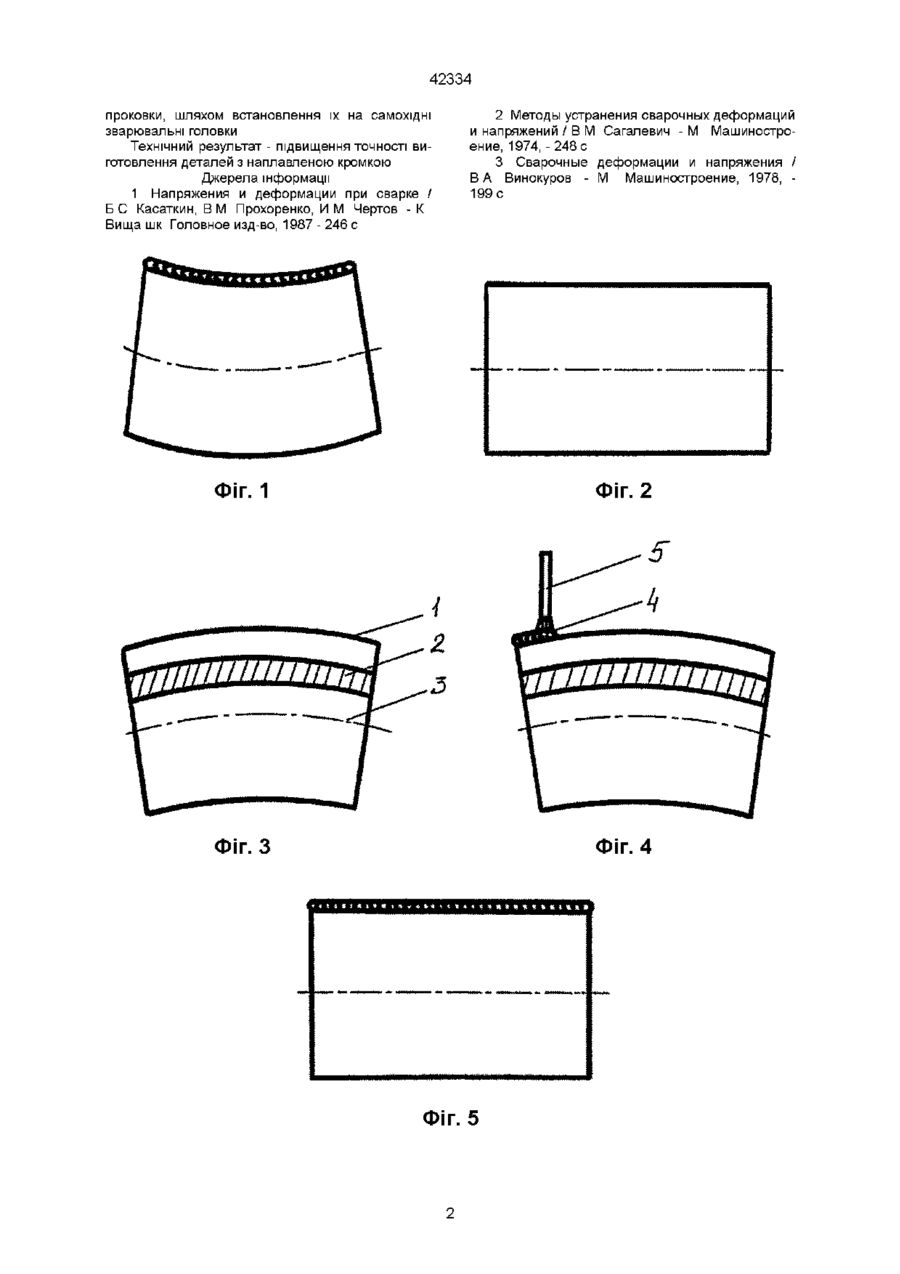

Спосіб компенсації деформацій для деталей з наплавленою кромкою, що включає силову дію на деталь попереднім зворотним згином, який відрізняється тим, що попередній зворотній згин здійснюють проковкою зони між центральною віссю та кромкою деталі Винахід відноситься до області зварювання та може бути застосовано при відновленні лезових деталей за допомогою наплавки Для зменшення залишкових деформацій в деталях з наплавленою кромкою застосовують механічну правку [1] та механічну обробку наплавленого шару [2] Недоліком цих способів є мала ефективність, низька якість та великі втрати наплавленого металу За прототип вибрано спосіб компенсації деформацій за рахунок попереднього зворотного згину, який досягається ЗОВНІШНІМ навантаженням кромки деталі за допомогою механічних та гідравлічних пристроїв, шляхом створення деформацій безпосередньо перед наплавкою, які за знаком протилежні до зварювальних, але однакові за величиною В ході наплавки відбувається віднімання попередньо створених деформацій від зварюваль деталь попереднім зворотнім згином, новим є те, що попередній зворотній згин здійснюється проковкою зони між центральною віссю та кромкою деталі Попередня проковка зони між центральною віссю та кромкою деталі створює деформації, які за знаком протилежні до зварювальних, але однакові за величиною В ході наплавки відбувається віднімання попередньо створених деформацій від зварювальних Це забезпечує більш повну компенсацію деформацій, за рахунок чого підвищується точність виготовлення деталей з наплавленою кромкою Суть винаходу пояснюється кресленнями, де на фіг 1 вигляд деталі після наплавки без застосування попередньої проковки, на фіг 2 - деталь без початкових деформацій, на фіг 3 - створення початкових деформацій за допомогою попередньої проковки, на фіг 4 - безпосередня наплавка валика на кромку деталі, на фіг 5 вигляд деталі після наплавки з застосуванням попередньої проковки Суть способу полягає в здійсненні попередньої проковки зони 2 між центральною віссю 3 та кромкою деталі 1 Тобто, створення деформацій безпосередньо перед наплавкою, які за знаком них, що і є ВІДПОВІДНО компенсацією деформа цій [3] Недоліком цього способу є невідповідність зворотного згину при такому виді навантаження до реальної картини розподілу деформацій в поперечному перерізі деталі, менш повна компенсація деформацій, а також громіздкість обладнання В основу винаходу поставлено задачу удосконалення способу компенсації деформацій шляхом здійснення попередньої проковки зони між центральною віссю та кромкою деталі, що забезпечує більш повну компенсацію деформацій, за рахунок чого підвищується точність виготовлення деталей з наплавленою кромкою, а також зменшення габаритів обладнання Поставлена задача виконується тим, що в способі компенсації деформацій для деталей з наплавленою кромкою, що включає силову дію на протилежні до зварювальних ВІДПОВІДНО, але од накові за величиною В ході наплавки валика 4 за допомогою зварювальних матеріалів 5 відбувається віднімання попередньо створених деформацій від зварювальних, що і є компенсацією деформацій Це здійснюється за допомогою використання пневматичних пристроїв (наприклад, пневматичних молотків), ЯКІ забезпечують доступність до кромки деталі За допомогою пневматичних пристроїв може бути здійснено механізацію процесу СО го 42334 проковки, шляхом встановлення їх на самохідні зварювальні головки Технічний результат - підвищення точності виготовлення деталей з наплавленою кромкою Джерела інформації 1 Напряжения и деформации при сварке / Б С Касаткин, В М Прохоренко, И М Чертов - К Вища шк Головное изд-во, 1987 - 246 с I ФІГ. 1 2 Методы устранения сварочных деформаций и напряжений / В М Сагалевич - М Машиностроение, 1974, -248 с 3 Сварочные деформации и напряжения / В А Винокуров - М Машиностроение, 1978, 199 с У Фіг. 2 Фіг. З Фіг. 4 шшш—штллшштттатштаялллллшш Фіг. 5 42334 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
