Іскророзрядник

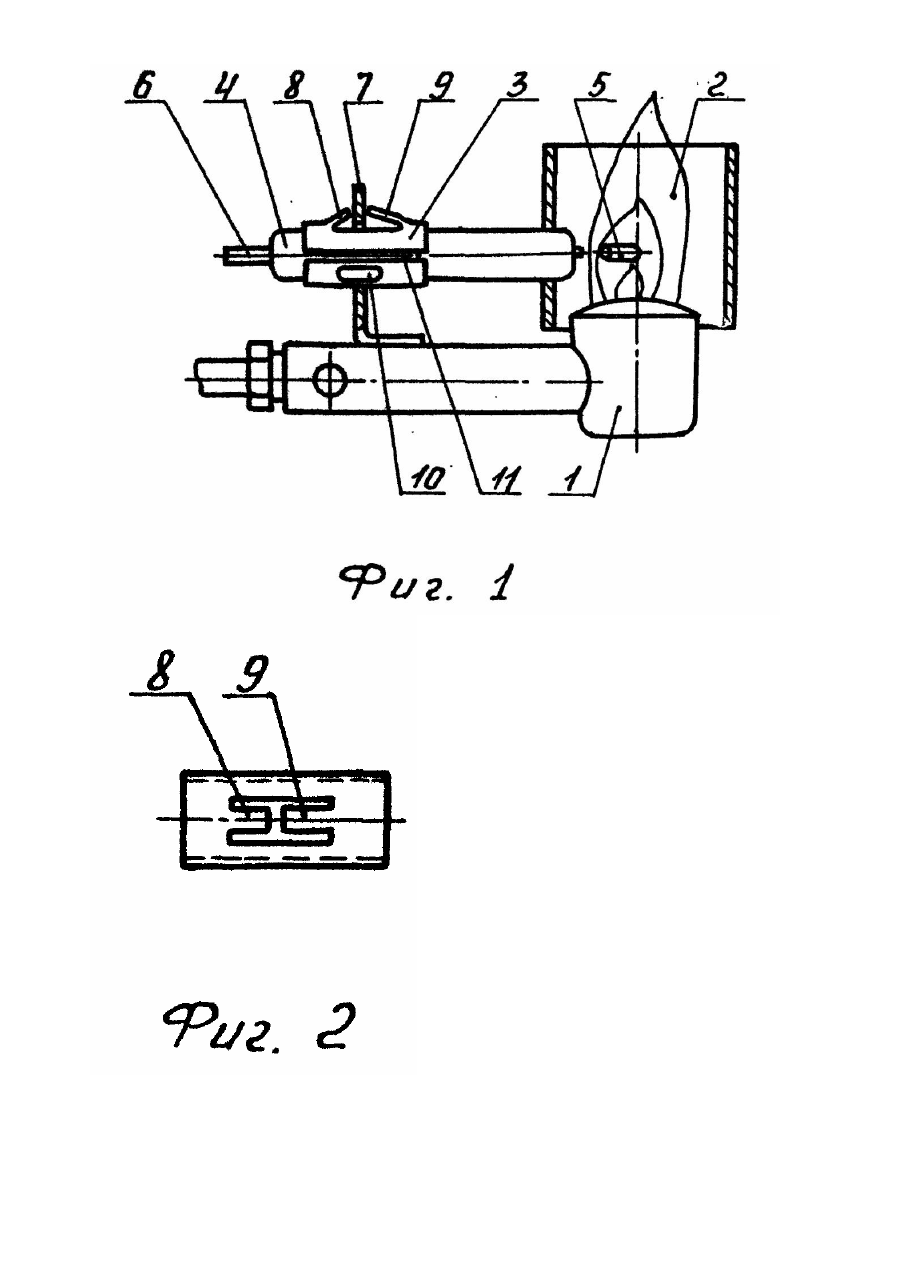

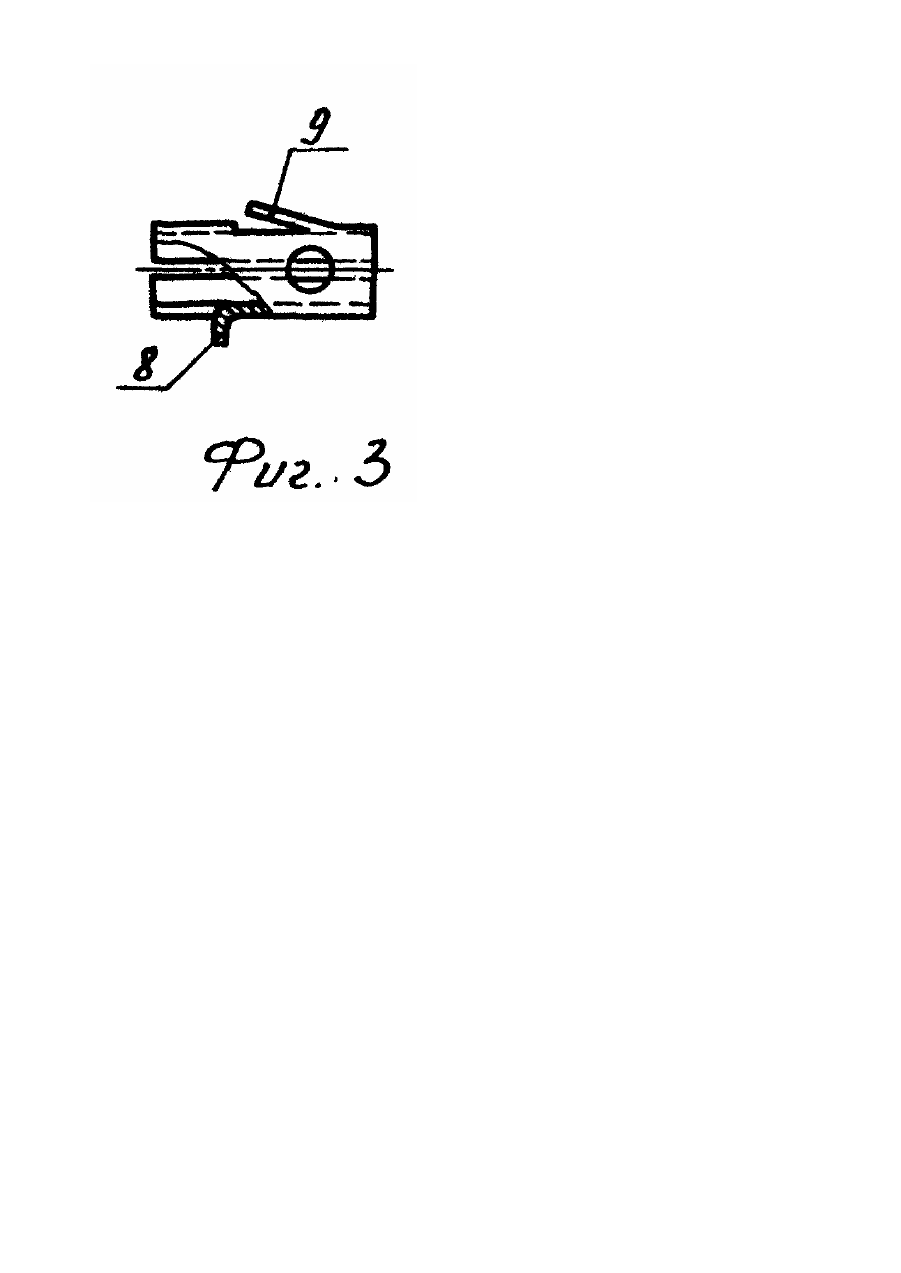

Изобретение относится к устройствам зажигания газа электрической высоковольтной искрой и может быть использовано для зажигания газа в бытовых газовых приборах, оснащенных горелками. Известна свеча, для зажигания газовой плиты, имеющая вогнутый электрод, помещенный в изоляторе, установленном в имеющей крестообразную насечку втулке с наружной резьбой, прижимаемой к подконфорочной плите при помощи гайки и пружинящего элемента [13. Недостатком известного технического решения является его сложная металлоемкая конструкция, удорожающая изделие затратами на материалы, оборудование для изготовления и на сборку большого числа деталей крепления изолятора. В основу изобретения поставлена задача разработать такую конструкцию искроразрядника, чтобы путем усовершенствования крепления его на опорной пластине снизить его металлоемкость и упростить конструкцию. Предлагаемый искроразрядник отличается от известного устройства для зажигания газа тем, что он дополнительно содержит охватывающую изолятор трубку, выполненную, по крайней мере, с одним отверстием, заполненным клеящим веществом, например, силикатным клеем и, по крайней мере, с одним выступающим стопорным лепестком, фиксирующим тр убку и изолятор относительно опорной пластины. Такая конструкция имеет всего одну неметаллоемкую деталь. она удерживает изолятор вначале за счет сил упругости и плотного прилегания, позволяет отрегулировать искровой промежуток перемещением изолятора вдоль оси перед сборкой: отогнутый стопорный лепесток может быть пружинным - и тогда он утапливается при сборке и проходит через установочное отверстие в стопорной пластине, затем выпрямляется и фиксирует тр убку от осевого смещения; он может быть пластичным - и тогда его отгибают, что обеспечивает стопорение деталей. Стопорный лепесток может быть утоплен в тр убку, и тогда тр убка с изолятором извлекается из установочных отверстий в случае необходимости. Силикатный клей образует на изоляторе выступы, после высыхания они становятся прочными и не допускают даже малейшего смещения трубки вдоль изолятора. На фиг. 1 схематично изображен предлагаемый искрораэрядник, на фиг. 2 и фиг. 3 изображены варианты трубки: - на фиг. 2 - стопорные лепестки расположены рядом друг с другом; - на фиг. 3 - расположены диаметрально. Искроразрядник крепится на горелке 1 с трубчатым кожухом 2 и содержит трубку 3, изолятор 4, электроды 5 и 6, опорную пластину 7, стопорные лепестки 8 и 9, отверстие 10. заполненное силикатным клеем. Трубка 3 незамкнутая, имеет щель 11. Изолятор для искроразрядника изготавливается преимущественно из высоковольтного фарфора, т.к. должен иметь очень высокое электрическое сопротивление и выдерживать длительное время нагрев пламенем горелки. Одной из особенностей такого фарфора является его способность склеиваться силикатным клеем. Подготовка искроразрядника к работе осуществляется следующим образом. Трубку 3 с отогн утыми лепестками 8 и 9 вставляют в отверстие опорной пластины 7, при этом упругий лепесток 9, благодаря его наклону, сам прогибается и затем выпрямляется и защелкивается. Изолятор 4 с вмонтированным в него электродом 6 вставляют в трубку 3, щель 11 сама расширяется, трубка 3 плотно облегает изолятор 4. Теперь изолятор 4 передвигают вдоль оси, регулируя искровой промежуток между электродами 5 и 6. Одновременно отверстие 10 ориентируется вверх и затем заполняют с помощью кисточки или тампона силикатным клеем. Если по каким-то причинам изолятор нужно снять, то стопорный элементе подгибают вниз и извлекают трубку 3 вместе с изолятором 4 из отверстия опорной пластины 7. Применение предлагаемого искроразрядника при использовании гладких фарфоровых изоляторов диаметром 8 мм (самые распространенные в настоящее время для таких целей) позволит до минимума свести количество деталей узла его крепления, а также снизить, по сравнению с известными искроразрядниками и узлами их крепления, 'его металлоемкость и затраты на сборку и разборку.
