Пристрій для магнітотерапії

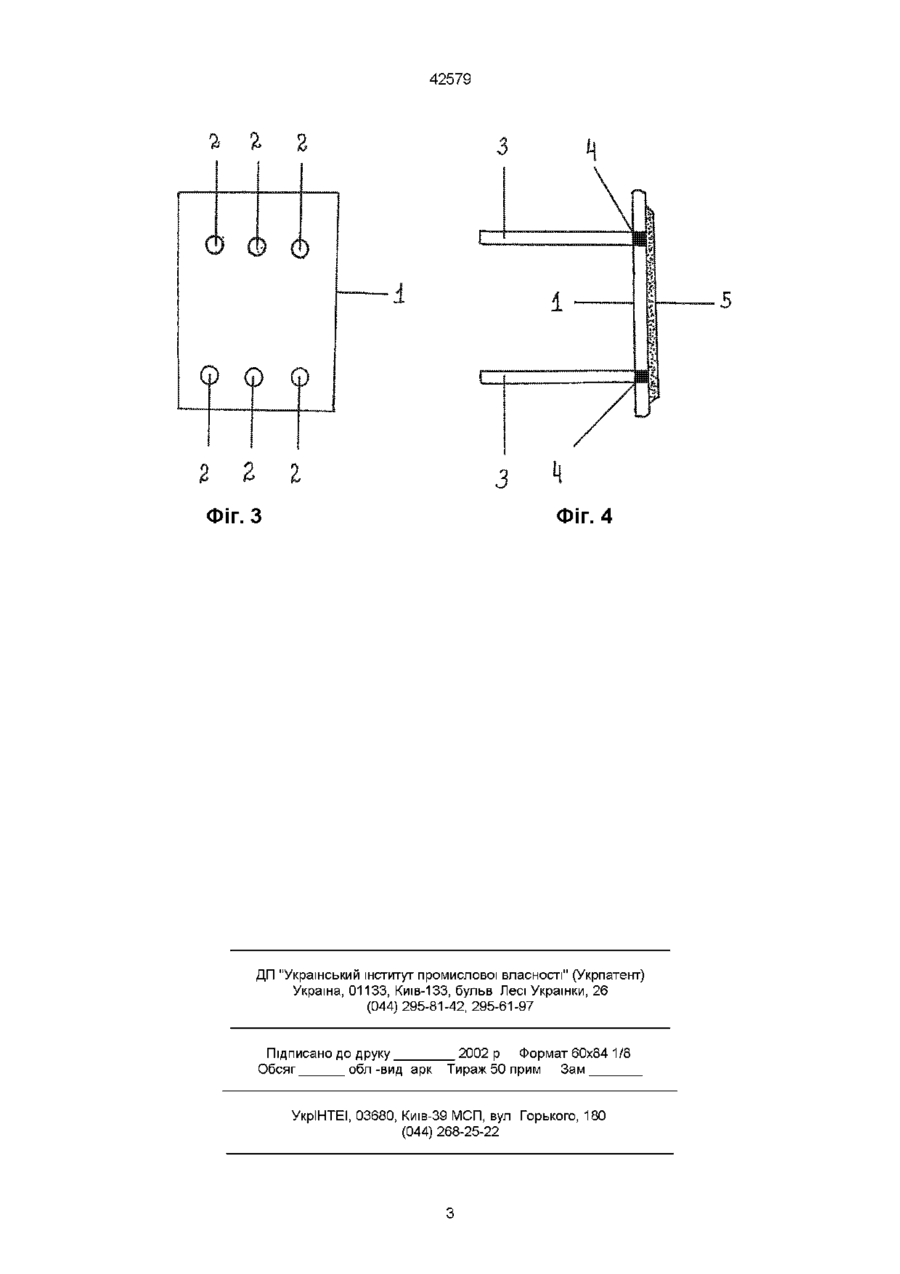

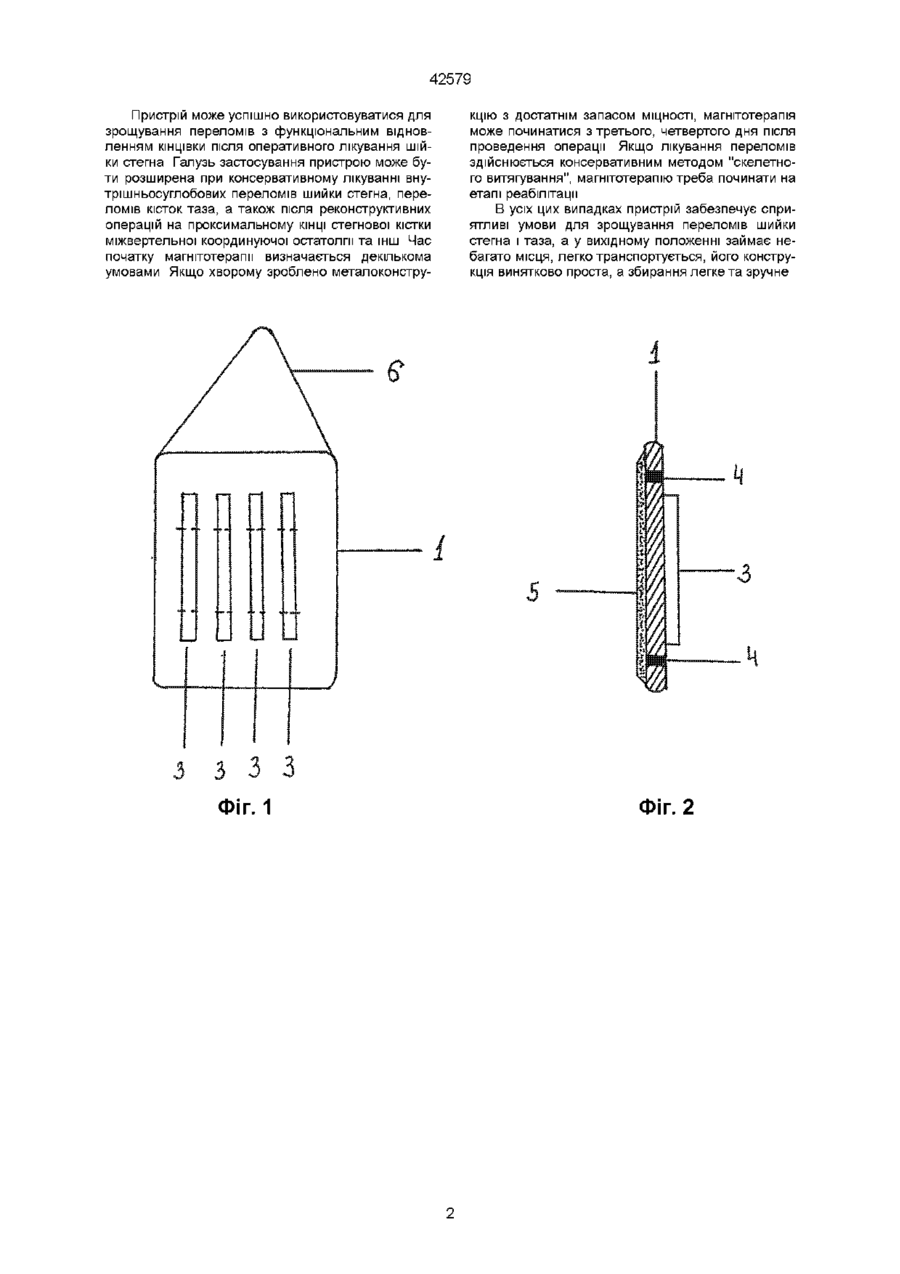

Пристрій для магнітотерапм, що містить основу, по всій робочій поверхні якої розташовані ПОСТІЙНІ магніти, який відрізняється тим, що у пристрій введені опорні елементи у вигляді залізних стрижнів, основа виконана із твердого матеріалу і має прямокутну форму, причому опорні елементи установлені в отворах, що виконані у кутках основи з неробочого боку Винахід відноситься до галузі медицини, зокрема, до пристроїв для лікування у післяопераційному періоді переломів шийки стегна Відоме складне сидіння (А с СРСР № 1391601, МПК А47С1/26, опубл в 1986), у якому спинка з'єднана шарнірно з пластинчастим елементом, а основа шарнірно з'єднана з ніжками і також із пластинчастим елементом Крісло встановлене у приямку і впирається пластинчастими елементами у його пази, причому пластинчастий елемент є кришкою для закривання приямка До недоліків такої конструкції відноситься м складність, зумовлена тим, що для установки необхідний приямок, а також вузькість галузі застосування, зокрема, неможливість застосування в медицині для зрощування переломів Найбільш близьким до винаходу є пристрій для магнітотерапм (А с СРСР № 1386209, МПК A61F2/08, опубл у 1986), що містить основу, по всій робочій поверхні якої розташовані ПОСТІЙНІ магніти Основа являє собою еластичну пов'язку, на поверхні якої закріплені пустотілі тримачі з немагнітного матеріалу, у кожному тримачі перпендикулярно основі закріплено стержень, у якому розташований постійний магніт До недоліків такого пристрою відноситься незручність використання, зумовлена необхідністю закріплення пов'язки на ТІЛІ пацієнта, а також тим, що при використанні можливе від'єднання магніту від еластичної основи, тобто поломка пристрою В основу винаходу поставлена задача підвищити зручність застосування пристрою шляхом забезпечення лікувального ефекту у сидячому положенні пацієнта і зменшення ймовірності поломки при використанні Поставлена задача вирішується тим, що у пристрій для магнітотерапм, що містить основу, по всій робочій поверхні якої розташовані ПОСТІЙНІ ма гніти, згідно з винаходом, введені опорні елементи у вигляді залізних стержнів, основа виконана із твердого матеріалу і має прямокутну форму, причому опорні елементи установлені в отворах, що виконані у кутках основи з неробочого боку Таким чином, пристрій являє собою зручне сидіння для пацієнтів з переломами шийки стегна, таза і тому подібних травм, особливо в тих випадках, коли реабілітаційний період триває багато МІСЯЦІВ Людина, що сидить на такому СИДІННІ може протягом тривалого часу знаходитись під дією постійного магнітного поля, поєднуючи лікування з іншими діями та не зазнаючи при цьому незручностей Виконання основи з твердого матеріалу дозволяє спростити конструкцію і надійно закріпити магніти, тобто звести до мінімуму можливість виходу з ладу при лікуванні Суть винаходу пояснюється кресленням На фіг 1 представлений запропонований пристрій у складеному вигляді, на фіг 2 - те ж саме, вигляд збоку, на фіг 3, 4 - те ж саме, вигляд спереду та збоку, ВІДПОВІДНО, у робочому стані Пристрій для магнітотерапм містить основу 1, по всій поверхні якої розташовані ПОСТІЙНІ магніти 2, опорні елементи 3 у вигляді залізних стержнів Основа 1 виконана із твердого матеріалу, наприклад, з дерева або пластмаси і має прямокутну форму Опорні елементи 3 установлені у отворах 4, виконаних у кутках основи 1 з неробочого боку 3 робочого боку основи 1 виконані заглиблення для магнітів 2 Крім того, основа має м'яку прокладку 5 та гнучку тасьму 6 для перенесення пристрою у складеному вигляді Пристрій використовують таким чином Для складання пристрою у робоче положення опорні елементи 3 знімаються з неробочої поверхні основи 1, вставляються у отвори 4 і фіксуються у них за допомогою магнітів ю 42579 Пристрій може успішно використовуватися для зрощування переломів з функціональним відновленням КІНЦІВКИ після оперативного лікування шійки стегна Галузь застосування пристрою може бути розширена при консервативному лікуванні внутрішньосуглобових переломів шийки стегна, переломів кісток таза, а також після реконструктивних операцій на проксимальному КІНЦІ стегнової кістки міжвертельної координуючої остатолгм та інш Час початку магнітотерапм визначається декількома умовами Якщо хворому зроблено металоконстру ФІГ. 1 кцію з достатнім запасом МІЦНОСТІ, магнітотерапія може починатися з третього, четвертого дня після проведення операції Якщо лікування переломів здійснюється консервативним методом "скелетного витягування",магнітотерапію треба починати на етапі реабілітації В усіх цих випадках пристрій забезпечує сприятливі умови для зрощування переломів шийки стегна і таза, а у вихідному положенні займає небагато місця, легко транспортується, його конструкція винятково проста, а збирання легке та зручне Фіг. 2 42579 С () (р ) Фіг. З Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
