Фара головного рудникового акумуляторного світильника

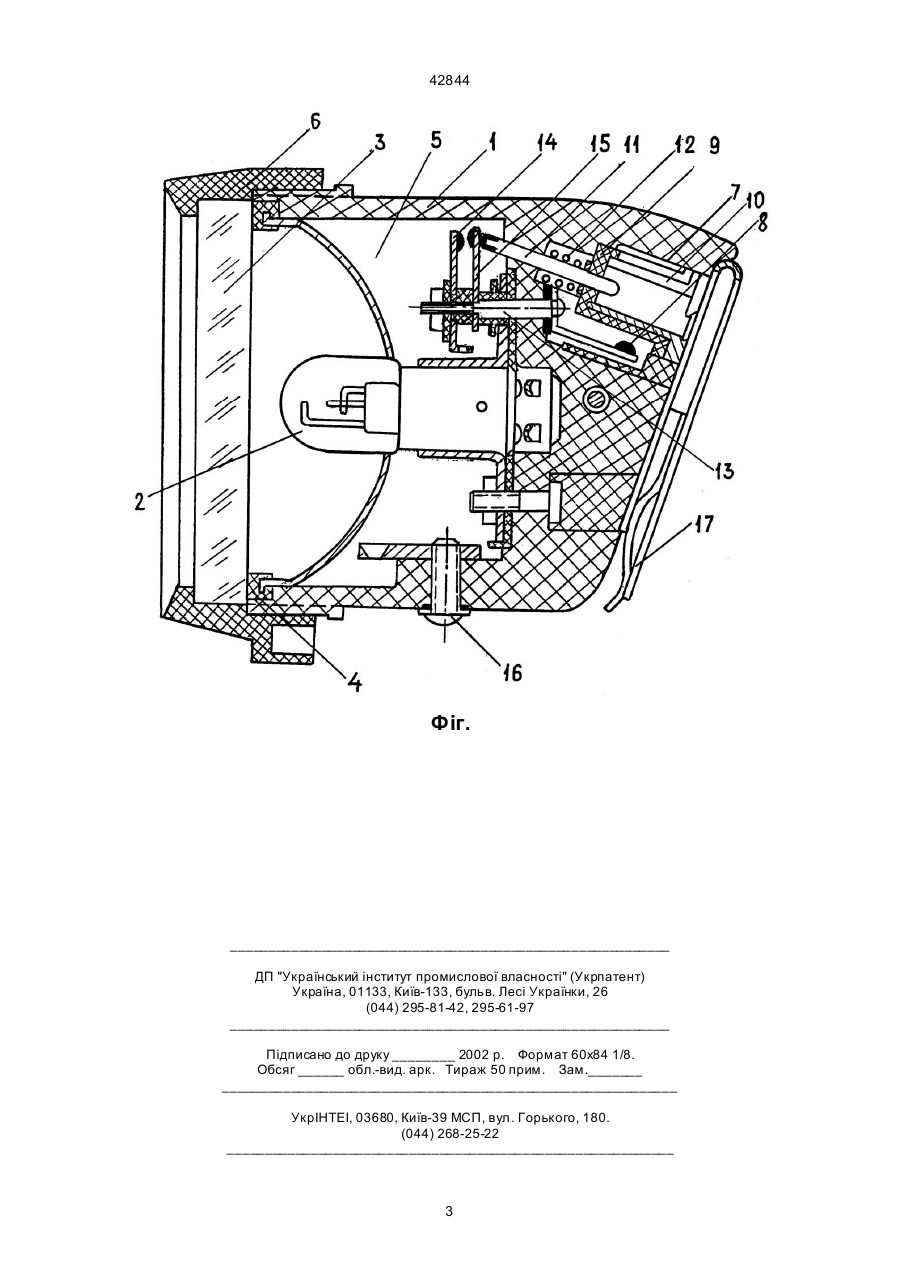

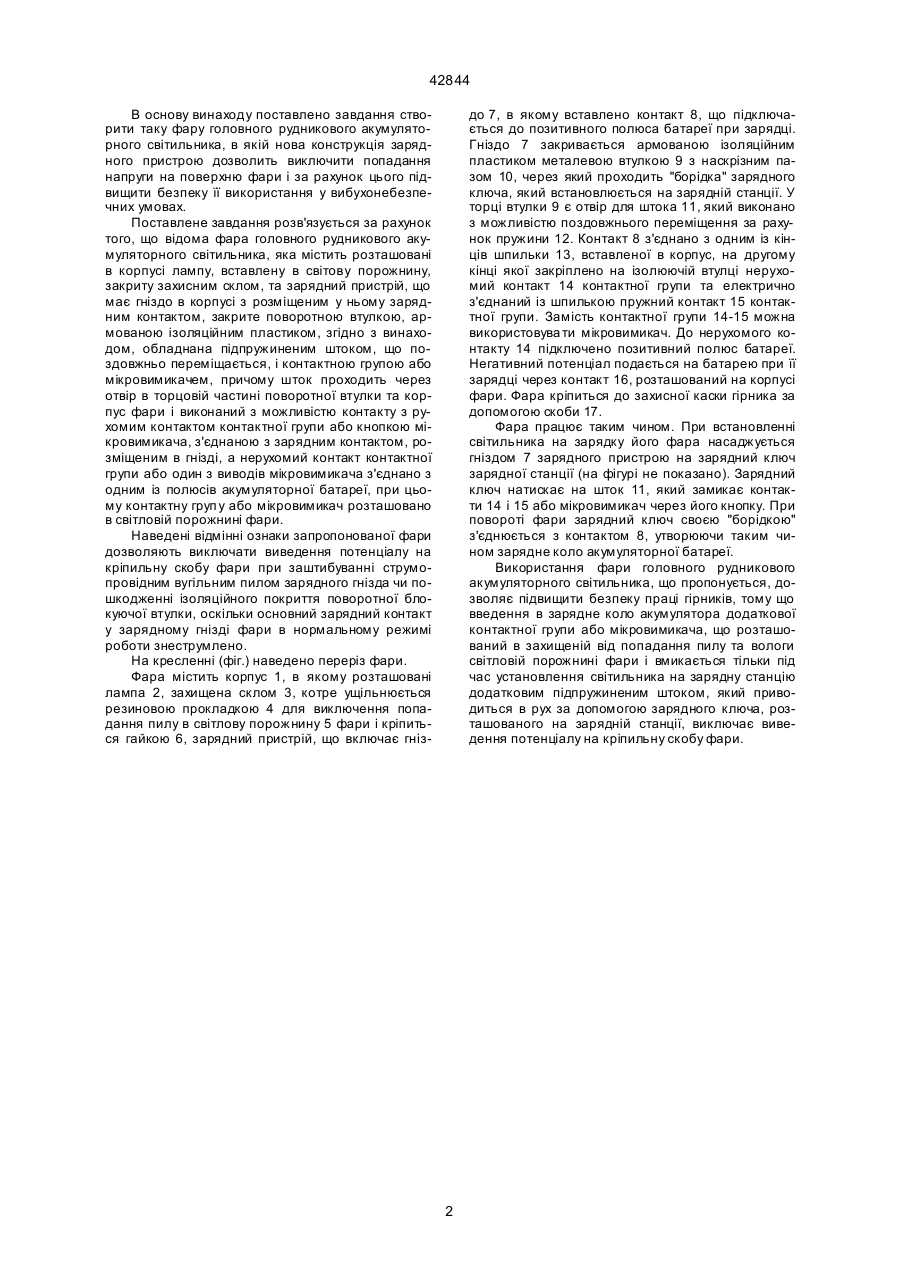

Фара головного рудникового акумуляторного світильника, що містить розташовані в корпусі лампу, встановлену в світлову порожнину, закриту захисним склом, та зарядний пристрій, що має гні 42844 В основу винаходу поставлено завдання створити таку фару головного рудникового акумуляторного світильника, в якій нова конструкція зарядного пристрою дозволить виключити попадання напруги на поверхню фари і за рахунок цього підвищити безпеку її використання у вибухонебезпечних умовах. Поставлене завдання розв'язується за рахунок того, що відома фара головного рудникового акумуляторного світильника, яка містить розташовані в корпусі лампу, вставлену в світову порожнину, закриту захисним склом, та зарядний пристрій, що має гніздо в корпусі з розміщеним у ньому зарядним контактом, закрите поворотною втулкою, армованою ізоляційним пластиком, згідно з винаходом, обладнана підпружиненим штоком, що поздовжньо переміщається, і контактною групою або мікровимикачем, причому шток проходить через отвір в торцовій частині поворотної втулки та корпус фари і виконаний з можливістю контакту з рухомим контактом контактної групи або кнопкою мікровимикача, з'єднаною з зарядним контактом, розміщеним в гнізді, а нерухомий контакт контактної групи або один з виводів мікровимикача з'єднано з одним із полюсів акумуляторної батареї, при цьому контактну груп у або мікровимикач розташовано в світловій порожнині фари. Наведені відмінні ознаки запропонованої фари дозволяють виключати виведення потенціалу на кріпильну скобу фари при заштибуванні струмопровідним вугільним пилом зарядного гнізда чи пошкодженні ізоляційного покриття поворотної блокуючої втулки, оскільки основний зарядний контакт у зарядному гнізді фари в нормальному режимі роботи знеструмлено. На кресленні (фіг.) наведено переріз фари. Фара містить корпус 1, в якому розташовані лампа 2, захищена склом 3, котре ущільнюється резиновою прокладкою 4 для виключення попадання пилу в світлову порожнину 5 фари і кріпиться гайкою 6, зарядний пристрій, що включає гніз до 7, в якому вставлено контакт 8, що підключається до позитивного полюса батареї при зарядці. Гніздо 7 закривається армованою ізоляційним пластиком металевою втулкою 9 з наскрізним пазом 10, через який проходить "борідка" зарядного ключа, який встановлюється на зарядній станції. У торці втулки 9 є отвір для штока 11, який виконано з можливістю поздовжнього переміщення за рахунок пружини 12. Контакт 8 з'єднано з одним із кінців шпильки 13, вставленої в корпус, на другому кінці якої закріплено на ізолюючій втулці нерухомий контакт 14 контактної групи та електрично з'єднаний із шпилькою пружний контакт 15 контактної групи. Замість контактної групи 14-15 можна використовува ти мікровимикач. До нерухомого контакту 14 підключено позитивний полюс батареї. Негативний потенціал подається на батарею при її зарядці через контакт 16, розташований на корпусі фари. Фара кріпиться до захисної каски гірника за допомогою скоби 17. Фара працює таким чином. При встановленні світильника на зарядку його фара насаджується гніздом 7 зарядного пристрою на зарядний ключ зарядної станції (на фігурі не показано). Зарядний ключ натискає на шток 11, який замикає контакти 14 і 15 або мікровимикач через його кнопку. При повороті фари зарядний ключ своєю "борідкою" з'єднюється з контактом 8, утворюючи таким чином зарядне коло акумуляторної батареї. Використання фари головного рудникового акумуляторного світильника, що пропонується, дозволяє підвищити безпеку праці гірників, тому що введення в зарядне коло акумулятора додаткової контактної групи або мікровимикача, що розташований в захищеній від попадання пилу та вологи світловій порожнині фари і вмикається тільки під час установлення світильника на зарядну станцію додатковим підпружиненим штоком, який приводиться в рух за допомогою зарядного ключа, розташованого на зарядній станції, виключає виведення потенціалу на кріпильну скобу фари. 2 42844 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
