Пристрій для дозування сипких матеріалів

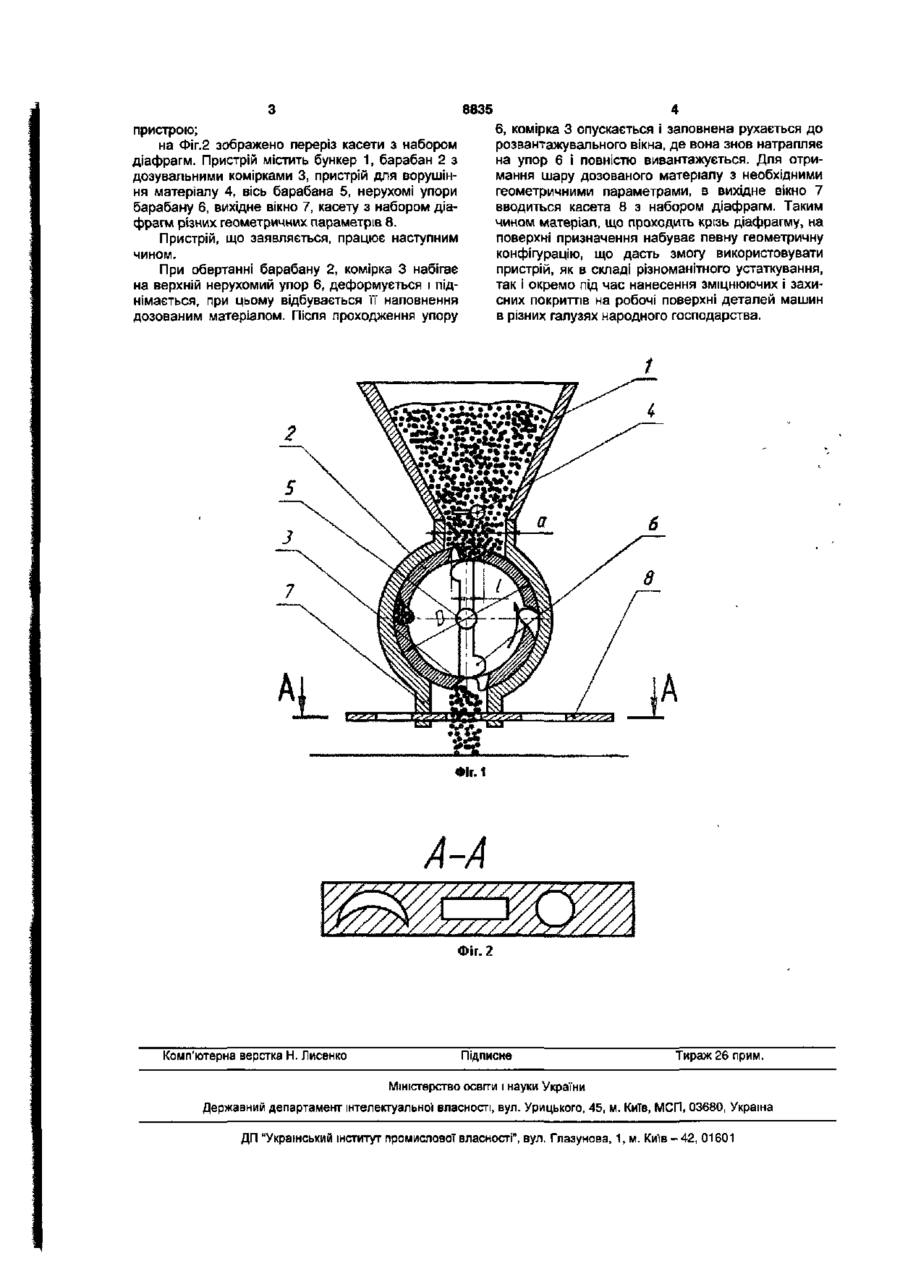

1. Пристрій для дозування сипких матеріалів, що містить бункер для завантаження матеріалу, барабан, що обертається, з дозувальними комірками, які виконані у вигляді пружних вигнутих пластин з виступом і жорстко вмонтовані в барабан, пристосування для вивантаження, виконане у ВИ Корисна модель відноситься до області дозування сипких матеріалів і може бути використана в машинобудуванні, ремонтному виробництві, харчовій, фармацевтичній та інших галузях народного господарства. Відомі дозатори сипких матеріалів, що містять бункер для завантаження матеріалу, барабан, що обертається з дозуючими комірками, пристрій для подачі матеріалу до барабану [АС №505886, кл. G01F11/00, 1977, АС №392636, кл. G01F11/24, 1973]. Найбільш близьким до корисної моделі за технічною суттю є пристрій, що містить бункер для завантаження матеріалу з пристроєм для ворушіння матеріалу, барабан, що обертається з дозувальними комірками, вісь барабана, нерухомі упори, що змонтовані в середині барабана, стінки дозуючих комірок, що виконані з пружного матеріалу і оснащені виступами [АС №632906, кл. G01F11/24, 1978]. Недоліки відомого пристрою полягають в наступному. Утворення зон застою сипкого матеріалу в областях прилягання вихідного вікна бункера до барабану, що обертається, приводить до неповного вивантаження бункера і, як наслідок, зниження продуктивності пристрою при збільшенні ГЛЯДІ упорів І нерухомо змонтоване в барабані, пристрій для ворушіння матеріалу, який відрізняється тим, що для підвищення продуктивності пристрою при зменшенні числа циклів завантажень бункер для завантаження матеріалу має ширину вихідного вікна, що дорівнює: 540 І a = D srn JID де І - довжина дозувальної комірки; D - діаметр барабана. 2. Пристрій за п. 1, який відрізняється тим, що для забезпечення універсальності пристрою на вихідному вікні розміщено касету з набором діафрагм різних геометричних параметрів. числа циклів завантаження. Крім того, дозований об'єм матеріалу в процесі вивантаження набуває випадкову, нестійку геометричну форму на поверхні, на яку він потрапив, що унеможливлює використання пристрою в машинобудуванні та ремонтному виробництві під час нанесення зміцнюючих та захисних покриттів певних геометричних параметрів на робочі поверхні деталей машин. Мета корисної моделі - підвищення продуктивності при зменшенні числа циклів завантаження і універсальності пристрою. Поставлена мета досягається завдяки тому, що для усунення зон застою матеріалу ширину вихідного вікна бункера для завантаження визначають по формулі: 540 І a = D sin , де І - довжина дозувальної комірки; D - діаметр барабана. Застосування в конструкції касети з набором діафрагм різних геометричних параметрів дозволяє отримувати на робочих поверхнях деталей машин шар дозованого матеріалу певної геометричної конфігурації. На Фіг.1 зображено схему запропонованого ю со 00 00 О) 8835 6, комірка 3 опускається і заповнена рухається до розвантажувального вікна, де вона знов натрапляє на упор 6 і повністю вивантажується. Для отримання шару дозованого матеріалу з необхідними геометричними параметрами, в вихідне вікно 7 вводиться касета 8 з набором діафрагм. Таким чином матеріал, що проходить крізь діафрагму, на поверхні призначення набуває певну геометричну конфігурацію, що дасть змогу використовувати пристрій, як в складі різноманітного устаткування, так і окремо під час нанесення зміцнюючих і захисних покриттів на робочі поверхні деталей машин в різних галузях народного господарства. пристрою; на Фіг.2 зображено переріз касети з набором діафрагм. Пристрій містить бункер 1, барабан 2 з дозувальними комірками 3, пристрій для ворушіння матеріалу 4, вісь барабана 5, нерухомі упори барабану 6, вихідне вікно 7, касету з набором діафрагм різних геометричних параметрів 8. Пристрій, що заявляється, працює наступним чином. При обертанні барабану 2, комірка 3 набігає на верхній нерухомий упор 6, деформується і піднімається, при цьому відбувається її наповнення дозованим матеріалом. Після проходження упору 2 ІЙГ ФІГ. 1 Фіг.2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
