Пристрій для камерофонів при фотографуванні детальних та мікрооб’єктів

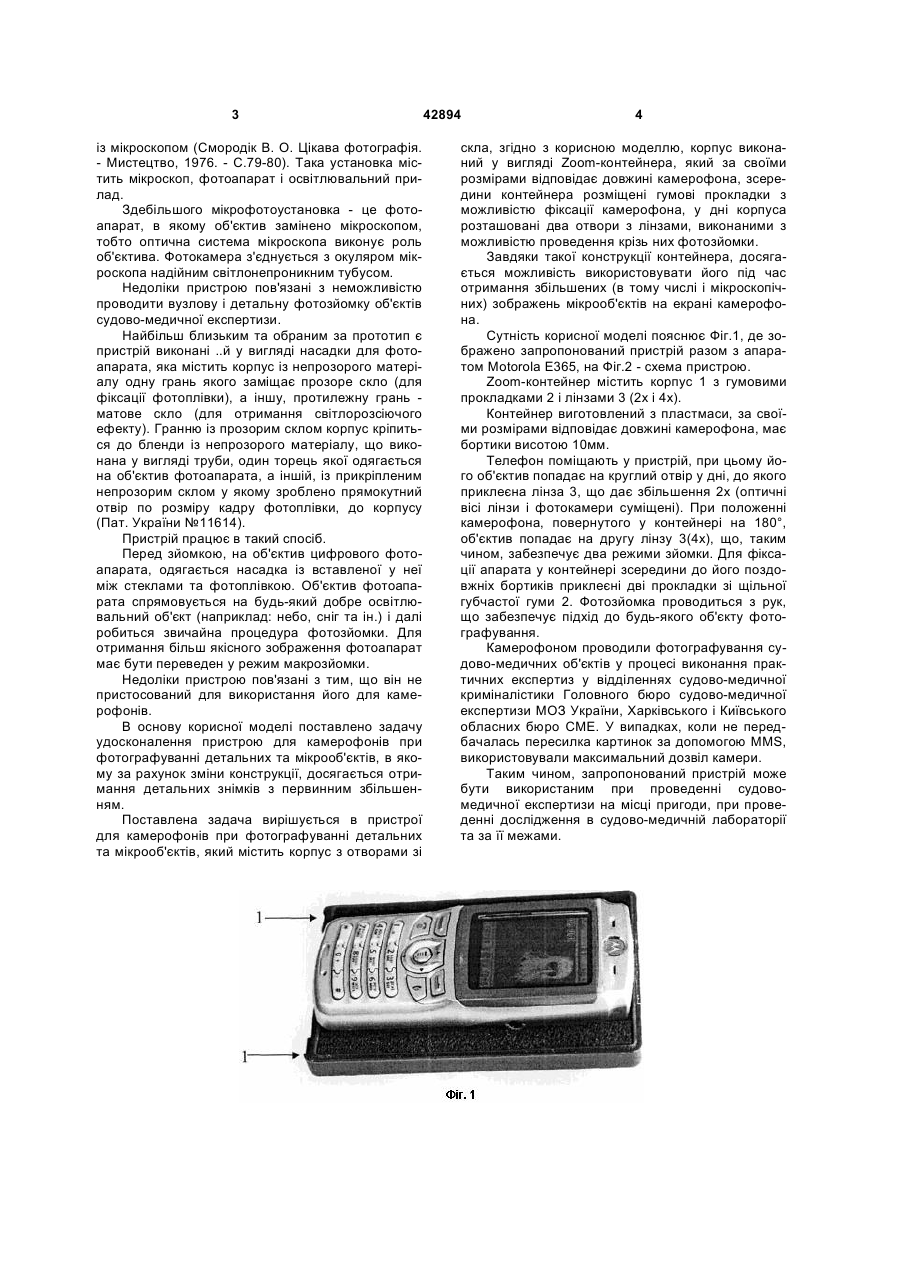

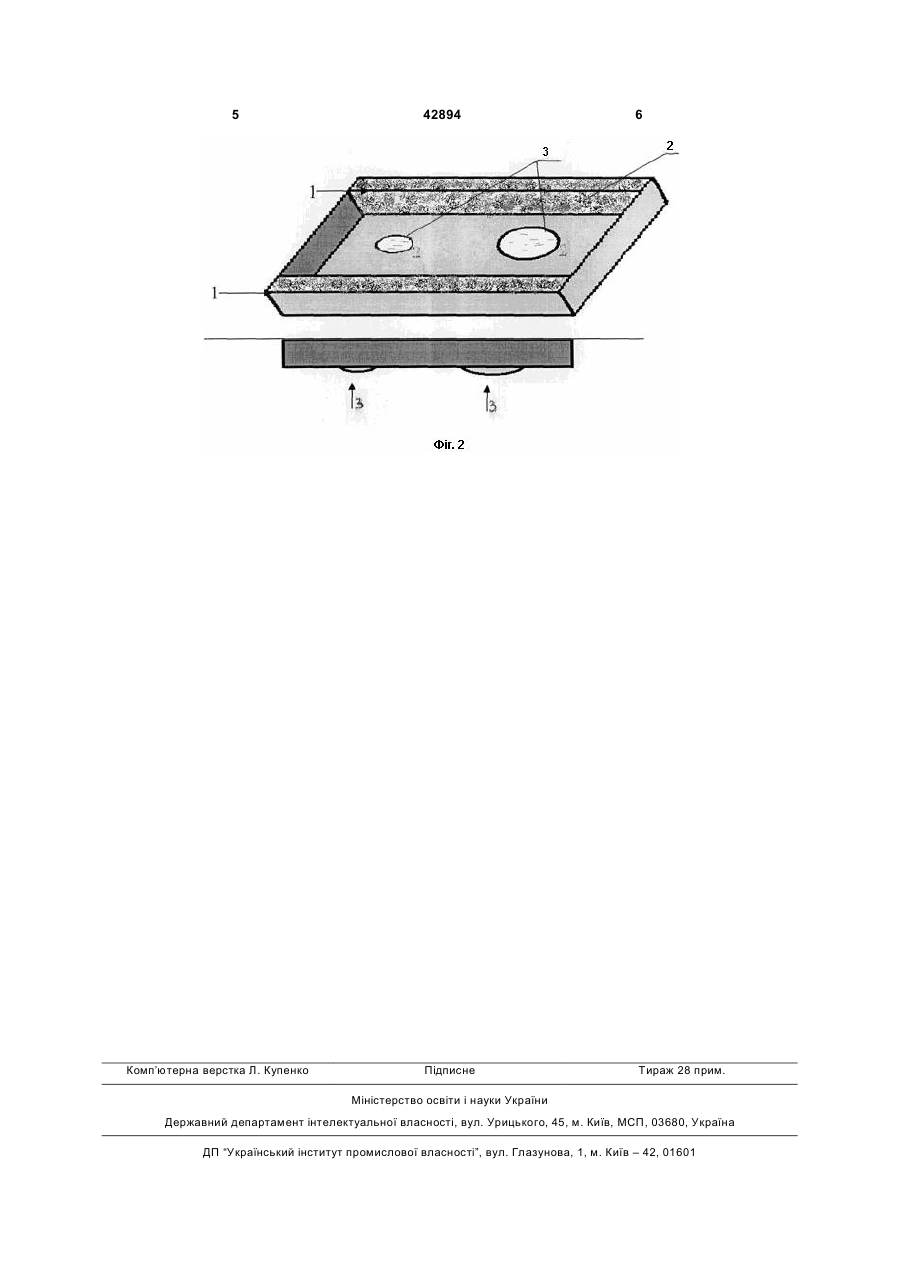

Пристрій для камерофонів при фотографуванні детальних та мікрооб'єктів, який містить кор 3 із мікроскопом (Смородік В. О. Цікава фотографія. - Мистецтво, 1976. - С.79-80). Така установка містить мікроскоп, фотоапарат і освітлювальний прилад. Здебільшого мікрофотоустановка - це фотоапарат, в якому об'єктив замінено мікроскопом, тобто оптична система мікроскопа виконує роль об'єктива. Фотокамера з'єднується з окуляром мікроскопа надійним світлонепроникним тубусом. Недоліки пристрою пов'язані з неможливістю проводити вузлову і детальну фотозйомку об'єктів судово-медичної експертизи. Найбільш близьким та обраним за прототип є пристрій виконані ..й у вигляді насадки для фотоапарата, яка містить корпус із непрозорого матеріалу одну грань якого заміщає прозоре скло (для фіксації фотоплівки), а іншу, протилежну грань матове скло (для отримання світлорозсіючого ефекту). Гранню із прозорим склом корпус кріпиться до бленди із непрозорого матеріалу, що виконана у вигляді труби, один торець якої одягається на об'єктив фотоапарата, а іншій, із прикріпленим непрозорим склом у якому зроблено прямокутний отвір по розміру кадру фотоплівки, до корпусу (Пат. України №11614). Пристрій працює в такий спосіб. Перед зйомкою, на об'єктив цифрового фотоапарата, одягається насадка із вставленої у неї між стеклами та фотоплівкою. Об'єктив фотоапарата спрямовується на будь-який добре освітлювальний об'єкт (наприклад: небо, сніг та ін.) і далі робиться звичайна процедура фотозйомки. Для отримання більш якісного зображення фотоапарат має бути переведен у режим макрозйомки. Недоліки пристрою пов'язані з тим, що він не пристосований для використання його для камерофонів. В основу корисної моделі поставлено задачу удосконалення пристрою для камерофонів при фотографуванні детальних та мікрооб'єктів, в якому за рахунок зміни конструкції, досягається отримання детальних знімків з первинним збільшенням. Поставлена задача вирішується в пристрої для камерофонів при фотографуванні детальних та мікрооб'єктів, який містить корпус з отворами зі 42894 4 скла, згідно з корисною моделлю, корпус виконаний у вигляді Zoom-контейнера, який за своїми розмірами відповідає довжині камерофона, зсередини контейнера розміщені гумові прокладки з можливістю фіксації камерофона, у дні корпуса розташовані два отвори з лінзами, виконаними з можливістю проведення крізь них фотозйомки. Завдяки такої конструкції контейнера, досягається можливість використовувати його під час отримання збільшених (в тому числі і мікроскопічних) зображень мікрооб'єктів на екрані камерофона. Сутність корисної моделі пояснює Фіг.1, де зображено запропонований пристрій разом з апаратом Motorola E365, на Фіг.2 - схема пристрою. Zoom-контейнер містить корпус 1 з гумовими прокладками 2 і лінзами 3 (2х і 4х). Контейнер виготовлений з пластмаси, за своїми розмірами відповідає довжині камерофона, має бортики висотою 10мм. Телефон поміщають у пристрій, при цьому його об'єктив попадає на круглий отвір у дні, до якого приклеєна лінза 3, що дає збільшення 2х (оптичні вісі лінзи і фотокамери суміщені). При положенні камерофона, повернутого у контейнері на 180°, об'єктив попадає на другу лінзу 3(4х), що, таким чином, забезпечує два режими зйомки. Для фіксації апарата у контейнері зсередини до його поздовжніх бортиків приклеєні дві прокладки зі щільної губчастої гуми 2. Фотозйомка проводиться з рук, що забезпечує підхід до будь-якого об'єкту фотографування. Камерофоном проводили фотографування судово-медичних об'єктів у процесі виконання практичних експертиз у відділеннях судово-медичної криміналістики Головного бюро судово-медичної експертизи МОЗ України, Харківського і Київського обласних бюро СМЕ. У випадках, коли не передбачалась пересилка картинок за допомогою MMS, використовували максимальний дозвіл камери. Таким чином, запропонований пристрій може бути використаним при проведенні судовомедичної експертизи на місці пригоди, при проведенні дослідження в судово-медичній лабораторії та за її межами. 5 Комп’ютерна верстка Л. Купенко 42894 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
