Система регулювання руху суден

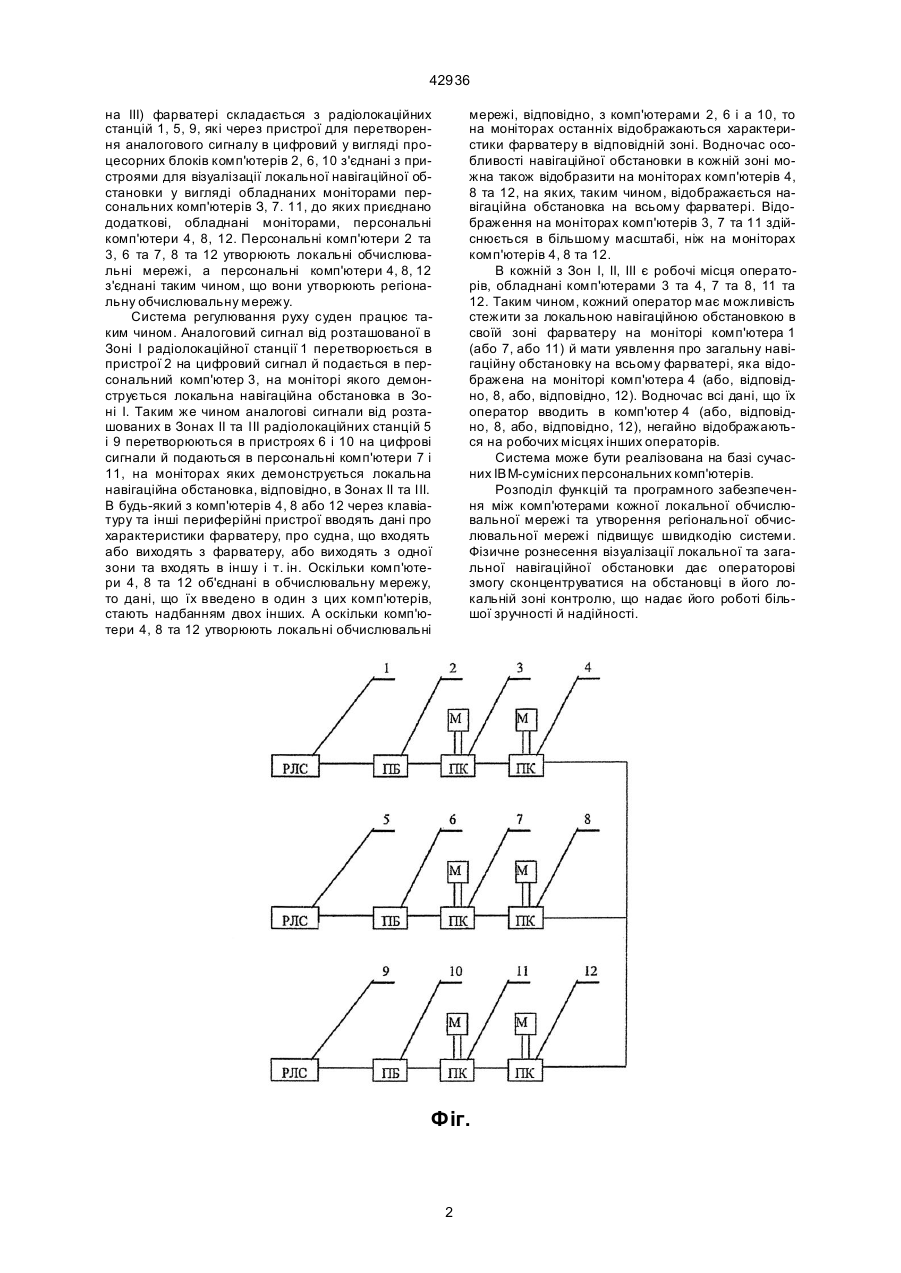

1. Система регулювання руху суден, яка включає хоча б одну радіолокаційну станцію, що через пристрій для перетворення аналогового сигналу в цифровий код у вигляді процесорного блока комп'ютера з'єднана з пристроєм для візуалізації навігаційної обстановки у вигляді обладнаного монітором персонального комп'ютера, яка відрізняється тим, що до пристрою візуалізації навігаційної обстановки у вигляді обладнаного монітором 42936 на III) фарватері складається з радіолокаційних станцій 1, 5, 9, які через пристрої для перетворення аналогового сигналу в цифровий у вигляді процесорних блоків комп'ютерів 2, 6, 10 з'єднані з пристроями для візуалізації локальної навігаційної обстановки у вигляді обладнаних моніторами персональних комп'ютерів З, 7. 11, до яких приєднано додаткові, обладнані моніторами, персональні комп'ютери 4, 8, 12. Персональні комп'ютери 2 та 3, 6 та 7, 8 та 12 утворюють локальні обчислювальні мережі, а персональні комп'ютери 4, 8, 12 з'єднані таким чином, що вони утворюють регіональну обчислювальну мережу. Система регулювання руху суден працює таким чином. Аналоговий сигнал від розташованої в Зоні І радіолокаційної станції 1 перетворюється в пристрої 2 на цифровий сигнал й подається в персональний комп'ютер 3, на моніторі якого демонструється локальна навігаційна обстановка в Зоні І. Таким же чином аналогові сигнали від розташованих в Зонах ІІ та III радіолокаційних станцій 5 і 9 перетворюються в пристроях 6 і 10 на цифрові сигнали й подаються в персональні комп'ютери 7 і 11, на моніторах яких демонструється локальна навігаційна обстановка, відповідно, в Зонах II та III. В будь-який з комп'ютерів 4, 8 або 12 через клавіатуру та інші периферійні пристрої вводять дані про характеристики фарватеру, про судна, що входять або виходять з фарватеру, або виходять з одної зони та входять в іншу і т. ін. Оскільки комп'ютери 4, 8 та 12 об'єднані в обчислювальну мережу, то дані, що їх введено в один з цих комп'ютерів, стають надбанням двох інших. А оскільки комп'ютери 4, 8 та 12 утворюють локальні обчислювальні мережі, відповідно, з комп'ютерами 2, 6 і а 10, то на моніторах останніх відображаються характеристики фарватеру в відповідній зоні. Водночас особливості навігаційної обстановки в кожній зоні можна також відобразити на моніторах комп'ютерів 4, 8 та 12, на яких, таким чином, відображається навігаційна обстановка на всьому фарватері. Відображення на моніторах комп'ютерів 3, 7 та 11 здійснюється в більшому масштабі, ніж на моніторах комп'ютерів 4, 8 та 12. В кожній з Зон І, II, ІІІ є робочі місця операторів, обладнані комп'ютерами 3 та 4, 7 та 8, 11 та 12. Таким чином, кожний оператор має можливість стежити за локальною навігаційною обстановкою в своїй зоні фарватеру на моніторі комп'ютера 1 (або 7, або 11) й мати уявлення про загальну навігаційну обстановку на всьому фарватері, яка відображена на моніторі комп'ютера 4 (або, відповідно, 8, або, відповідно, 12). Водночас всі дані, що їх оператор вводить в комп'ютер 4 (або, відповідно, 8, або, відповідно, 12), негайно відображаються на робочих місцях інших операторів. Система може бути реалізована на базі сучасних ІВМ-сумісних персональних комп'ютерів. Розподіл функцій та програмного забезпечення між комп'ютерами кожної локальної обчислювальної мережі та утворення регіональної обчислювальної мережі підвищує швидкодію системи. Фізичне рознесення візуалізації локальної та загальної навігаційної обстановки дає операторові змогу сконцентруватися на обстановці в його локальній зоні контролю, що надає його роботі більшої зручності й надійності. Фіг. 2 42936 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
