Пристрій для дугового зварювання

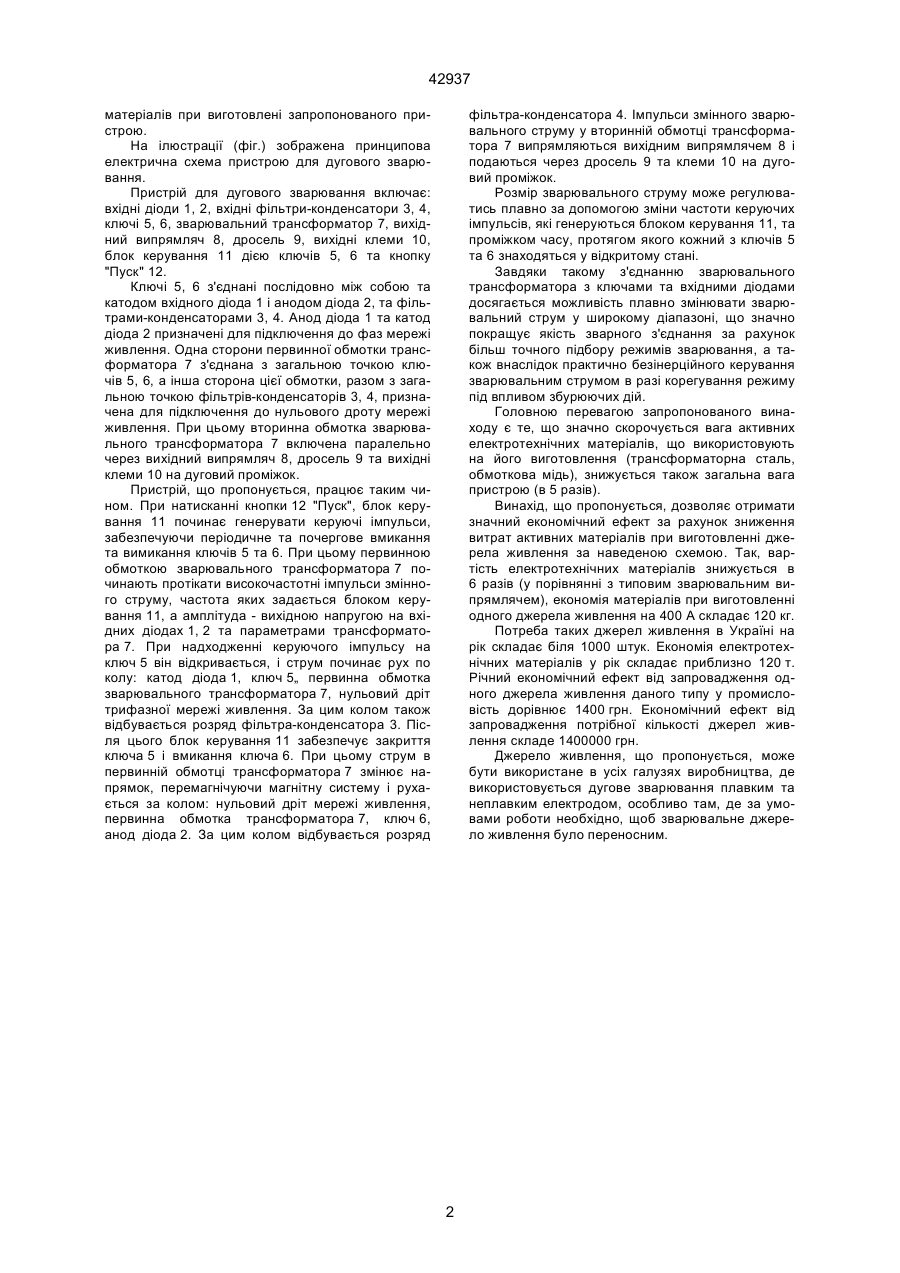

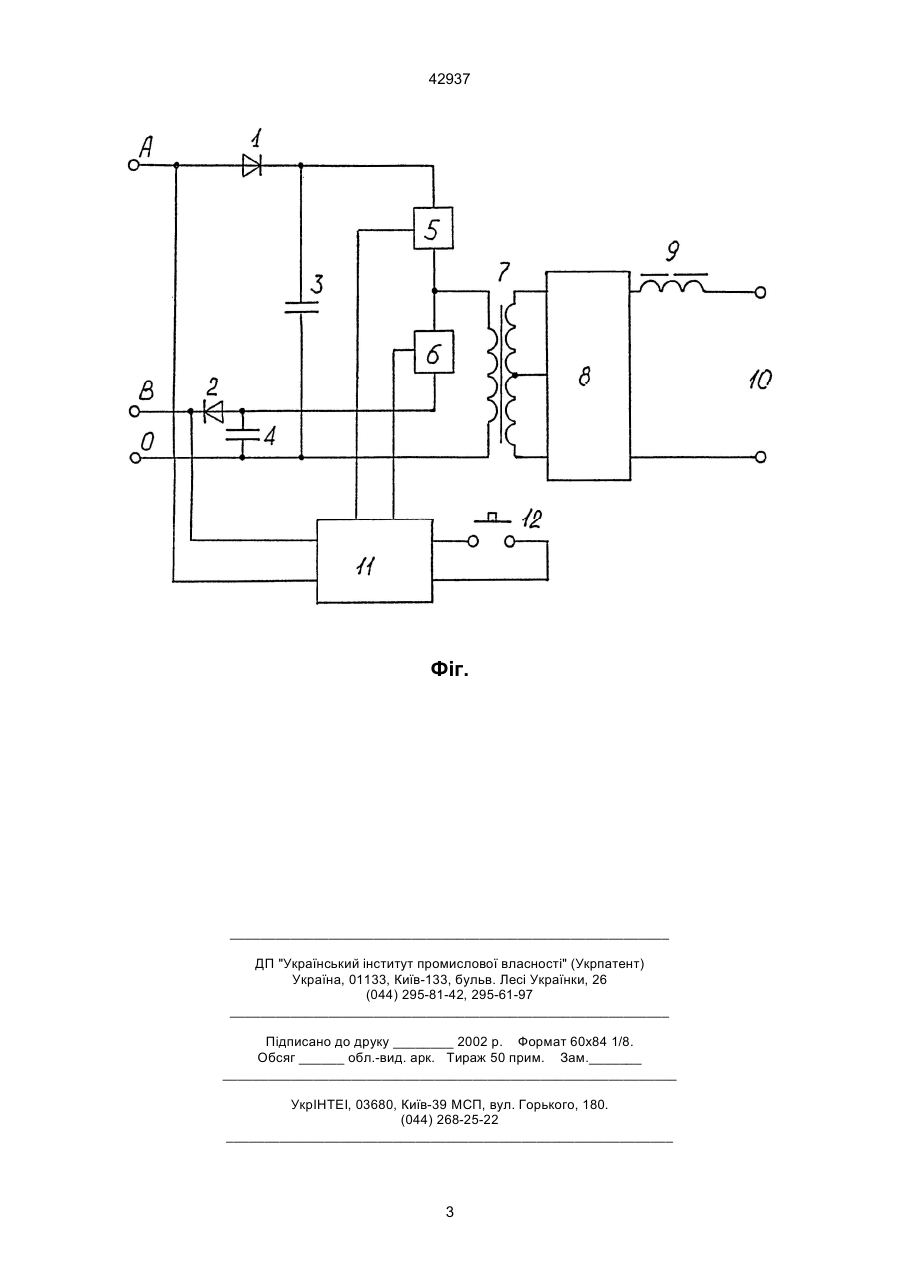

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до фаз мережі живлення, вхідні фільтри-конденсатори, ключі, зварювальний трансформатор, вихідний випрям 42937 матеріалів при виготовлені запропонованого пристрою. На ілюстрації (фіг.) зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідні діоди 1, 2, вхідні фільтри-конденсатори 3, 4, ключі 5, 6, зварювальний трансформатор 7, вихідний випрямляч 8, дросель 9, вихідні клеми 10, блок керування 11 дією ключів 5, 6 та кнопку "Пуск" 12. Ключі 5, 6 з'єднані послідовно між собою та катодом вхідного діода 1 і анодом діода 2, та фільтрами-конденсаторами 3, 4. Анод діода 1 та катод діода 2 призначені для підключення до фаз мережі живлення. Одна сторони первинної обмотки трансформатора 7 з'єднана з загальною точкою ключів 5, 6, а інша сторона цієї обмотки, разом з загальною точкою фільтрів-конденсаторів 3, 4, призначена для підключення до нульового дроту мережі живлення. При цьому вторинна обмотка зварювального трансформатора 7 включена паралельно через вихідний випрямляч 8, дросель 9 та вихідні клеми 10 на дуговий проміжок. Пристрій, що пропонується, працює таким чином. При натисканні кнопки 12 "Пуск", блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 5 та 6. При цьому первинною обмоткою зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 11, а амплітуда - вихідною напругою на вхідних діодах 1, 2 та параметрами трансформатора 7. При надходженні керуючого імпульсу на ключ 5 він відкривається, і струм починає рух по колу: катод діода 1, ключ 5„ первинна обмотка зварювального трансформатора 7, нульовий дріт трифазної мережі живлення. За цим колом також відбувається розряд фільтра-конденсатора 3. Після цього блок керування 11 забезпечує закриття ключа 5 і вмикання ключа 6. При цьому струм в первинній обмотці трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається за колом: нульовий дріт мережі живлення, первинна обмотка трансформатора 7, ключ 6, анод діода 2. За цим колом відбувається розряд фільтра-конденсатора 4. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись плавно за допомогою зміни частоти керуючих імпульсів, які генеруються блоком керування 11, та проміжком часу, протягом якого кожний з ключів 5 та 6 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 120 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 120 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 1400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 1400000 грн. Джерело живлення, що пропонується, може бути використане в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 42937 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
