Пристрій для статичного балансування

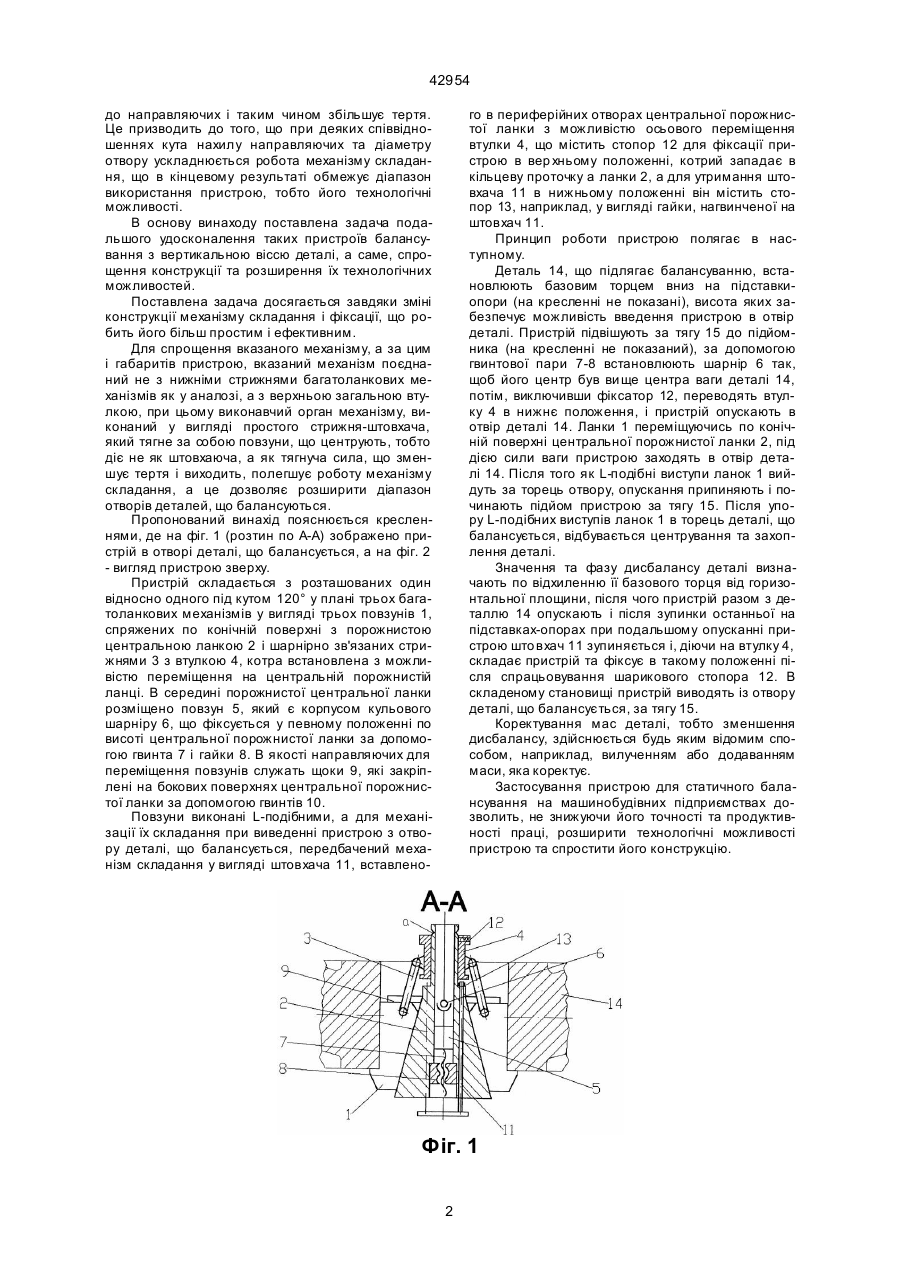

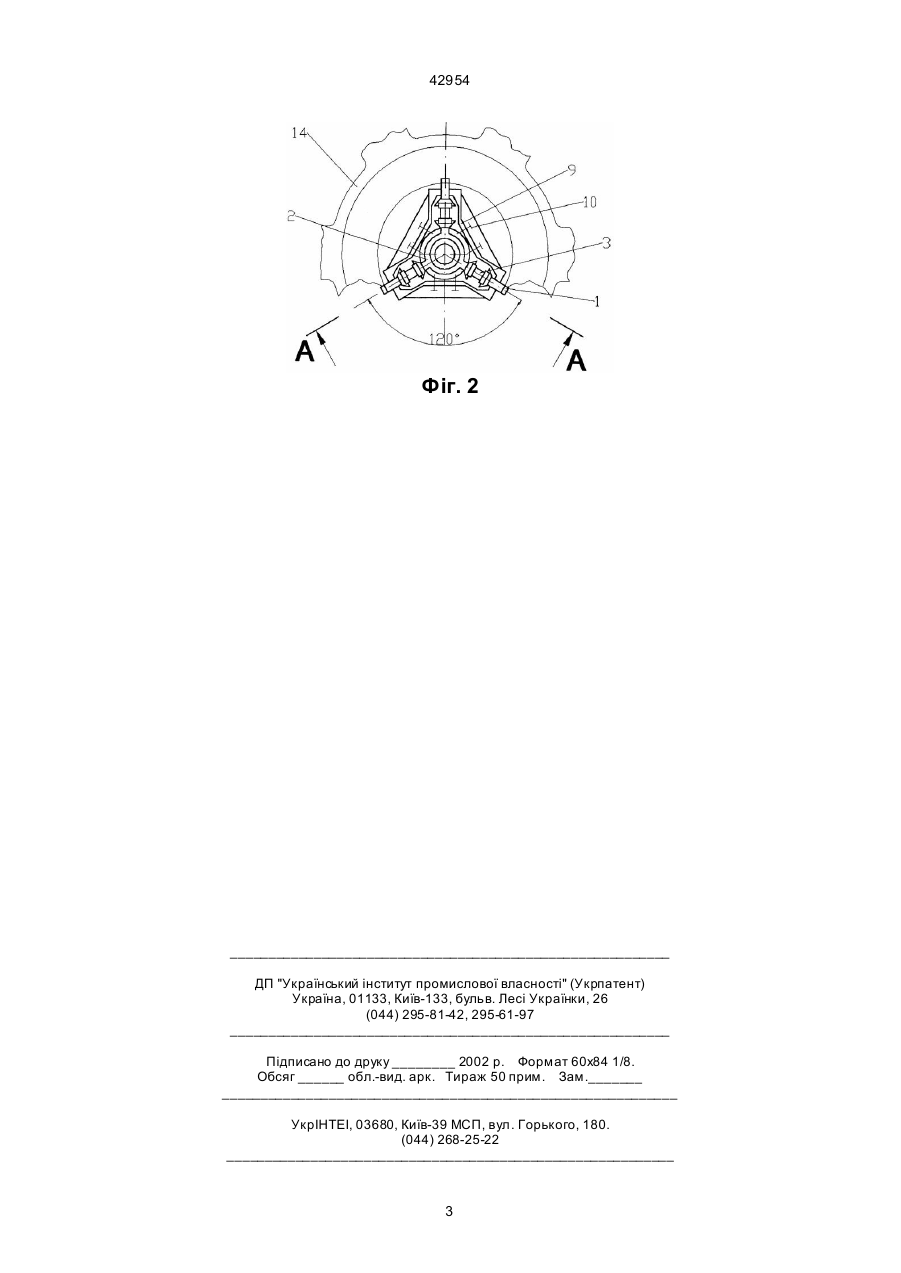

Пристрій для статичного балансування, що містить центруючий механізм, виконаний у вигляді розміщених під кутом 120° у плані трьох шарнірних багатоланкових механізмів, які мають порожнисту 42954 до направляючих і таким чином збільшує тертя. Це призводить до того, що при деяких співвідношеннях кута нахилу направляючих та діаметру отвору ускладнюється робота механізму складання, що в кінцевому результаті обмежує діапазон використання пристрою, тобто його технологічні можливості. В основу винаходу поставлена задача подальшого удосконалення таких пристроїв балансування з вертикальною віссю деталі, а саме, спрощення конструкції та розширення їх технологічних можливостей. Поставлена задача досягається завдяки зміні конструкції механізму складання і фіксації, що робить його більш простим і ефективним. Для спрощення вказаного механізму, а за цим і габаритів пристрою, вказаний механізм поєднаний не з нижніми стрижнями багатоланкових механізмів як у аналозі, а з верхньою загальною втулкою, при цьому виконавчий орган механізму, виконаний у вигляді простого стрижня-штовхача, який тягне за собою повзуни, що центрують, тобто діє не як штовхаюча, а як тягнуча сила, що зменшує тертя і виходить, полегшує роботу механізму складання, а це дозволяє розширити діапазон отворів деталей, що балансуються. Пропонований винахід пояснюється кресленнями, де на фіг. 1 (розтин по А-А) зображено пристрій в отворі деталі, що балансується, а на фіг. 2 - вигляд пристрою зверху. Пристрій складається з розташованих один відносно одного під кутом 120° у плані трьох багатоланкових механізмів у вигляді трьох повзунів 1, спряжених по конічній поверхні з порожнистою центральною ланкою 2 і шарнірно зв'язаних стрижнями 3 з втулкою 4, котра встановлена з можливістю переміщення на центральній порожнистій ланці. В середині порожнистої центральної ланки розміщено повзун 5, який є корпусом кульового шарніру 6, що фіксується у певному положенні по висоті центральної порожнистої ланки за допомогою гвинта 7 і гайки 8. В якості направляючих для переміщення повзунів служать щоки 9, які закріплені на бокових поверхнях центральної порожнистої ланки за допомогою гвинтів 10. Повзуни виконані L-подібними, а для механізації їх складання при виведенні пристрою з отвору деталі, що балансується, передбачений механізм складання у вигляді штовхача 11, вставлено го в периферійних отворах центральної порожнистої ланки з можливістю осьового переміщення втулки 4, що містить стопор 12 для фіксації пристрою в вер хньому положенні, котрий западає в кільцеву проточку a ланки 2, а для утримання штовхача 11 в нижньому положенні він містить стопор 13, наприклад, у вигляді гайки, нагвинченої на штовхач 11. Принцип роботи пристрою полягає в наступному. Деталь 14, що підлягає балансуванню, встановлюють базовим торцем вниз на підставкиопори (на кресленні не показані), висота яких забезпечує можливість введення пристрою в отвір деталі. Пристрій підвішують за тягу 15 до підйомника (на кресленні не показаний), за допомогою гвинтової пари 7-8 встановлюють шарнір 6 так, щоб його центр був ви ще центра ваги деталі 14, потім, виключивши фіксатор 12, переводять втулку 4 в нижнє положення, і пристрій опускають в отвір деталі 14. Ланки 1 переміщуючись по конічній поверхні центральної порожнистої ланки 2, під дією сили ваги пристрою заходять в отвір деталі 14. Після того як L-подібні виступи ланок 1 вийдуть за торець отвору, опускання припиняють і починають підйом пристрою за тягу 15. Після упору L-подібних виступів ланок 1 в торець деталі, що балансується, відбувається центрування та захоплення деталі. Значення та фазу дисбалансу деталі визначають по відхиленню її базового торця від горизонтальної площини, після чого пристрій разом з деталлю 14 опускають і після зупинки останньої на підставках-опорах при подальшому опусканні пристрою штовхач 11 зупиняється і, діючи на втулку 4, складає пристрій та фіксує в такому положенні після спрацьовування шарикового стопора 12. В складеному становищі пристрій виводять із отвору деталі, що балансується, за тягу 15. Коректування мас деталі, тобто зменшення дисбалансу, здійснюється будь яким відомим способом, наприклад, вилученням або додаванням маси, яка коректує. Застосування пристрою для статичного балансування на машинобудівних підприємствах дозволить, не знижуючи його точності та продуктивності праці, розширити технологічні можливості пристрою та спростити його конструкцію. Фіг. 1 2 42954 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
