Пристрій для автоматичного балансування

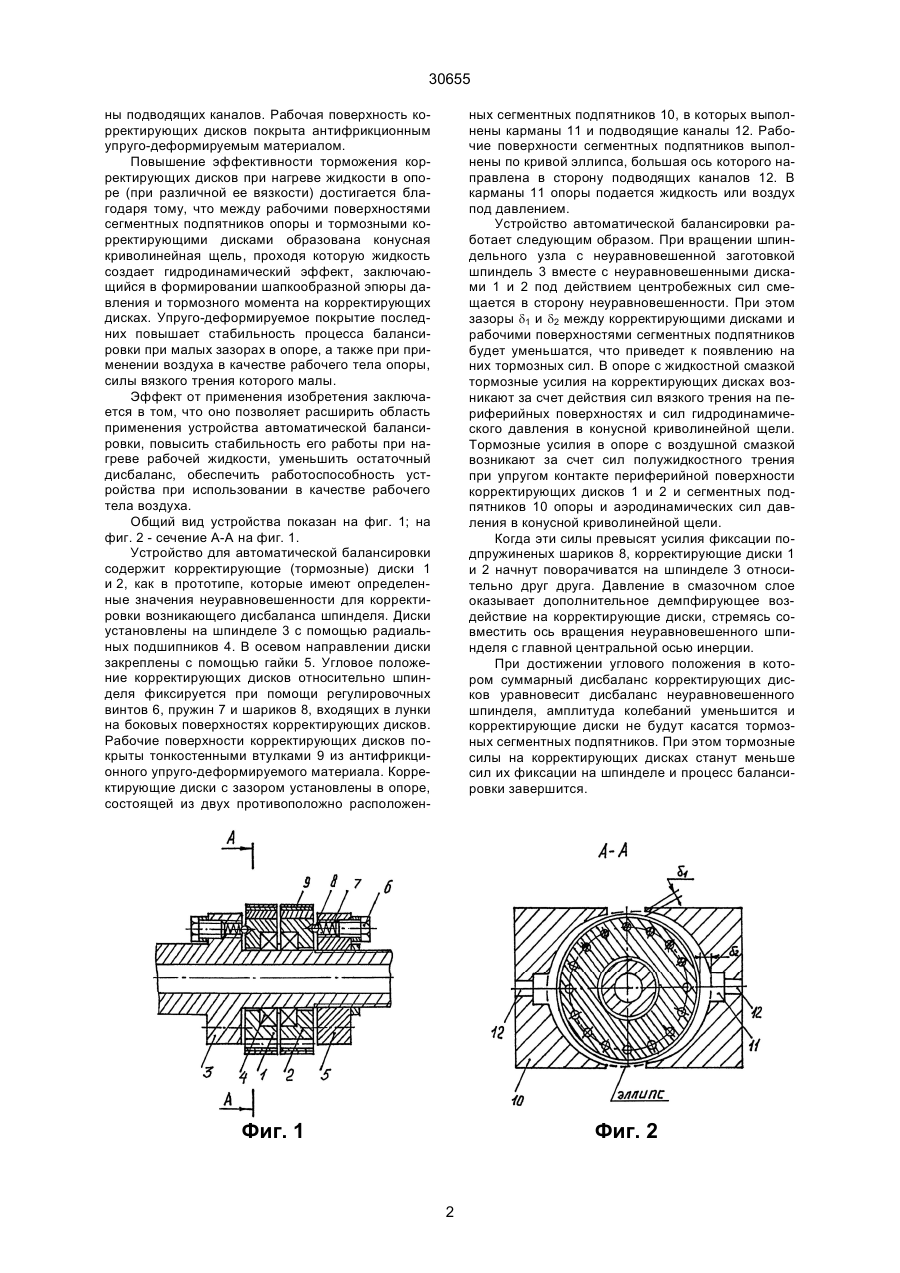

Пристрій для автоматичного балансування, який містить коректуючі диски, розташовані на 30655 ны подводящих каналов. Рабочая поверхность корректирующих дисков покрыта антифрикционным упруго-деформируемым материалом. Повышение эффективности торможения корректирующих дисков при нагреве жидкости в опоре (при различной ее вязкости) достигается благодаря тому, что между рабочими поверхностями сегментных подпятников опоры и тормозными корректирующими дисками образована конусная криволинейная щель, проходя которую жидкость создает гидродинамический эффект, заключающийся в формировании шапкообразной эпюры давления и тормозного момента на корректирующих дисках. Упруго-деформируемое покрытие последних повышает стабильность процесса балансировки при малых зазорах в опоре, а также при применении воздуха в качестве рабочего тела опоры, силы вязкого трения которого малы. Эффект от применения изобретения заключается в том, что оно позволяет расширить область применения устройства автоматической балансировки, повысить стабильность его работы при нагреве рабочей жидкости, уменьшить остаточный дисбаланс, обеспечить работоспособность устройства при использовании в качестве рабочего тела воздуха. Общий вид устройства показан на фиг. 1; на фиг. 2 - сечение А-А на фиг. 1. Устройство для автоматической балансировки содержит корректирующие (тормозные) диски 1 и 2, как в прототипе, которые имеют определенные значения неуравновешенности для корректировки возникающего дисбаланса шпинделя. Диски установлены на шпинделе 3 с помощью радиальных подшипников 4. В осевом направлении диски закреплены с помощью гайки 5. Угловое положение корректирующих дисков относительно шпинделя фиксируется при помощи регулировочных винтов 6, пружин 7 и шариков 8, входящих в лунки на боковых поверхностях корректирующих дисков. Рабочие поверхности корректирующих дисков покрыты тонкостенными втулками 9 из антифрикционного упруго-деформируемого материала. Корректирующие диски с зазором установлены в опоре, состоящей из двух противоположно расположен ных сегментных подпятников 10, в которых выполнены карманы 11 и подводящие каналы 12. Рабочие поверхности сегментных подпятников выполнены по кривой эллипса, большая ось которого направлена в сторону подводящих каналов 12. В карманы 11 опоры подается жидкость или воздух под давлением. Устройство автоматической балансировки работает следующим образом. При вращении шпиндельного узла с неуравновешенной заготовкой шпиндель 3 вместе с неуравновешенными дисками 1 и 2 под действием центробежных сил смещается в сторону неуравновешенности. При этом зазоры d1 и d2 между корректирующими дисками и рабочими поверхностями сегментных подпятников будет уменьшатся, что приведет к появлению на них тормозных сил. В опоре с жидкостной смазкой тормозные усилия на корректирующих дисках возникают за счет действия сил вязкого трения на периферийных поверхностях и сил гидродинамического давления в конусной криволинейной щели. Тормозные усилия в опоре с воздушной смазкой возникают за счет сил полужидкостного трения при упругом контакте периферийной поверхности корректирующих дисков 1 и 2 и сегментных подпятников 10 опоры и аэродинамических сил давления в конусной криволинейной щели. Когда эти силы превысят усилия фиксации подпружиненых шариков 8, корректирующие диски 1 и 2 начнут поворачиватся на шпинделе 3 относительно друг друга. Давление в смазочном слое оказывает дополнительное демпфирующее воздействие на корректирующие диски, стремясь совместить ось вращения неуравновешенного шпинделя с главной центральной осью инерции. При достижении углового положения в котором суммарный дисбаланс корректирующих дисков уравновесит дисбаланс неуравновешенного шпинделя, амплитуда колебаний уменьшится и корректирующие диски не будут касатся тормозных сегментных подпятников. При этом тормозные силы на корректирующих дисках станут меньше сил их фиксации на шпинделе и процесс балансировки завершится. Фиг. 1 Фиг. 2 2 30655 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
