G01M 1/02 — елементи конструкції балансують машин або пристроїв

Номер патенту: 111764

Опубліковано: 10.06.2016

Автори: Мамонтов Олександр Вікторович, Дзюндзюк Борис Васильович

МПК: G01M 1/16, G01M 1/10, G01M 1/02 ...

Мітки: стенд, коліс, автомобільних, балансування, мотоциклетних

Формула / Реферат:

Стенд балансування автомобільних та мотоциклетних коліс, що містить маятниковий важіль на якому за допомогою шарнірного з'єднання встановлена маточина, виконана з можливістю повороту навколо своєї осі і перпендикулярної їй осі, а також з можливістю фіксації під певними кутами повороту відносно цих осей, при цьому маятниковий важіль встановлений на нерухомій основі за допомогою циліндричного шарніра та пружного елемента.

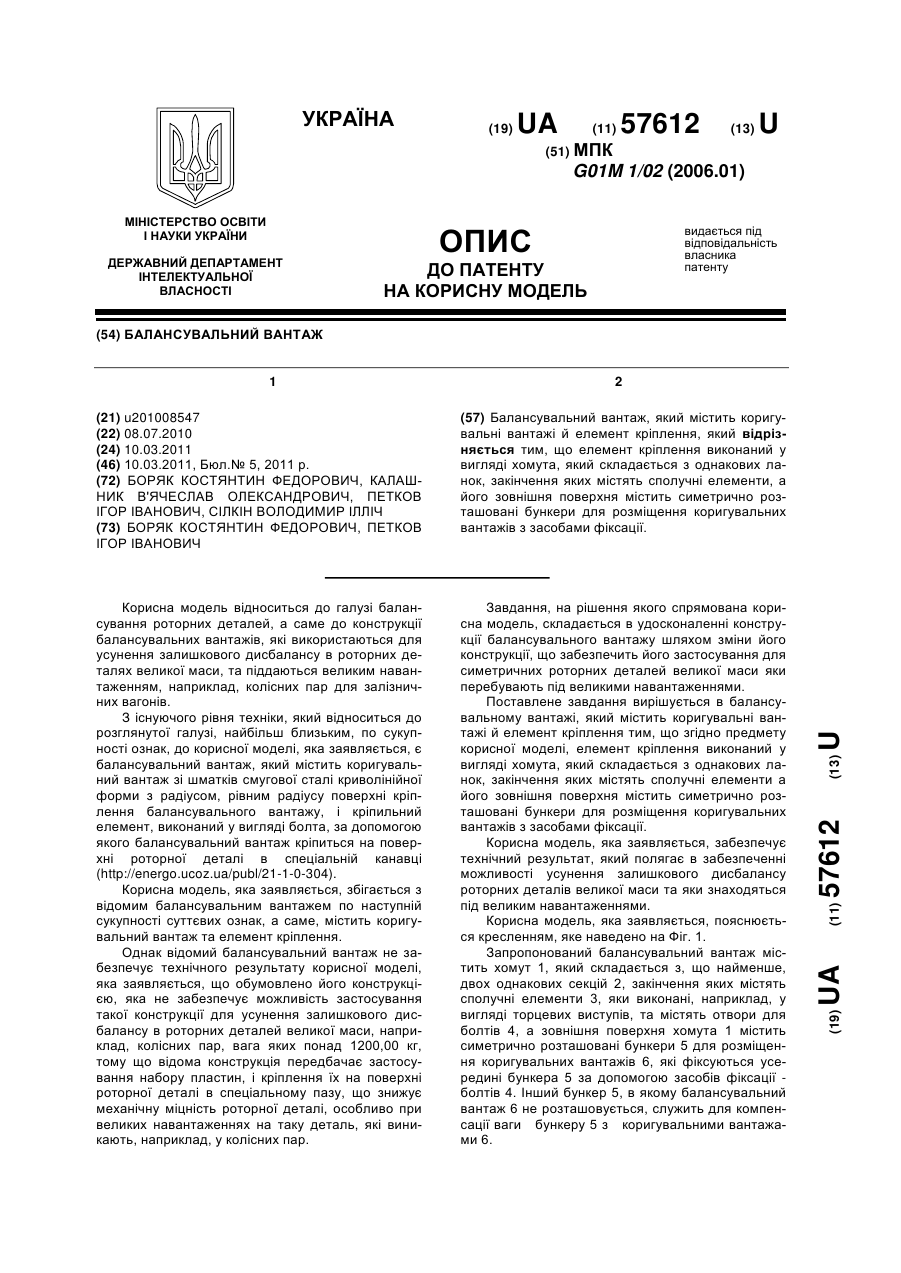

Номер патенту: 57612

Опубліковано: 10.03.2011

Автори: Силкін Володимир Ілліч, Калашник В'ячеслав Олександрович, Петков Ігор Іванович, Боряк Костянтин Федорович

МПК: G01M 1/02

Мітки: вантаж, балансувальний

Формула / Реферат:

Балансувальний вантаж, який містить коригувальні вантажі й елемент кріплення, який відрізняється тим, що елемент кріплення виконаний у вигляді хомута, який складається з однакових ланок, закінчення яких містять сполучні елементи, а його зовнішня поверхня містить симетрично розташовані бункери для розміщення коригувальних вантажів з засобами фіксації.

Номер патенту: 85165

Опубліковано: 12.01.2009

Автори: Ткаченко Віктор Іванович, Гаврилко Петро Петрович, Шпирко Григорій Миколайович

МПК: G01G 1/00, G01M 1/02

Мітки: терези, важільні

Формула / Реферат:

1. Важільні терези, що містять опорний елемент, опору, важіль з еталонною вагою, кулачок, зв'язаний гнучким елементом з тілом, яке зважують, при цьому важіль та кулачок розміщені по різні сторони від опорного елемента, стрілку та шкалу, які відрізняються тим, що еталонна вага прикріплена до важеля шарнірно, стрілка виготовлена продовгуватою і прикріплена до еталонної ваги у вертикальному положенні, шкала виготовлена прямою, прикріплена до...

Номер патенту: 75931

Опубліковано: 15.06.2006

Автори: Філімоніхін Геннадій Борисович, Майоров Володимир Сергійович

МПК: G01M 1/02

Мітки: відцентрових, горизонтальний, барабанний, вузол, машин, автобалансирами

Формула / Реферат:

1. Горизонтальний барабанний вузол з автобалансирами для відцентрових машин, що містить барабан, який має ребра жорсткості та насаджений на вал, шків, який також насаджений на вал, та два зрівноважуючих автобалансири, який відрізняється тим, що автобалансири насаджені на вал, причому один автобалансир суміщений із ребрами жорсткості барабана, а другий - із шківом.2. Горизонтальний барабанний вузол за п. 1, який відрізняється тим, що...

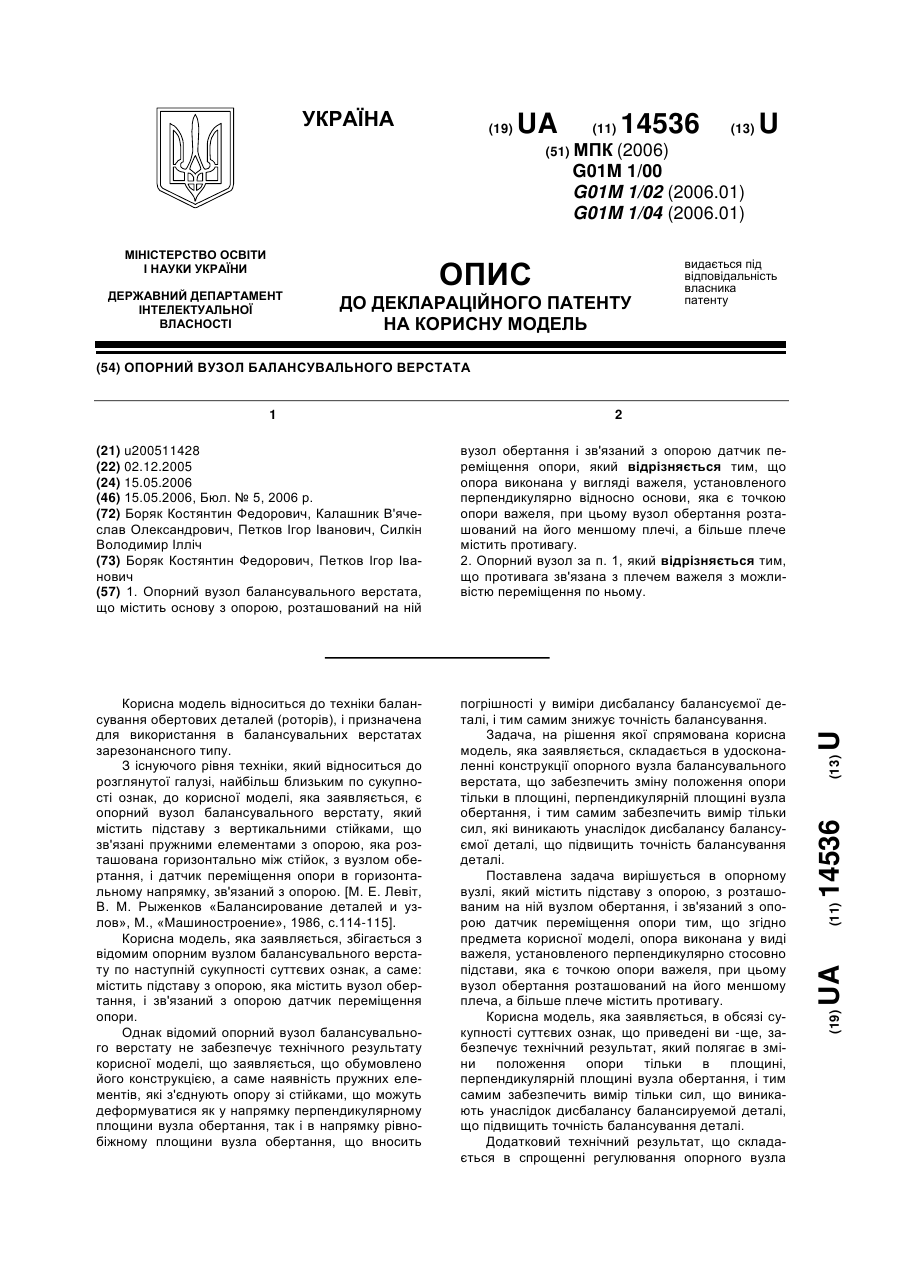

Номер патенту: 14536

Опубліковано: 15.05.2006

Автори: Силкін Володимир Ілліч, Петков Ігор Іванович, Боряк Костянтин Федорович, Калашник В'ячеслав Олександрович

МПК: G01M 1/04, G01M 1/02, G01M 1/00 ...

Мітки: балансувального, вузол, верстата, опорний

Формула / Реферат:

1. Опорний вузол балансувального верстата, що містить основу з опорою, розташований на ній вузол обертання і зв'язаний з опорою датчик переміщення опори, який відрізняється тим, що опора виконана у вигляді важеля, установленого перпендикулярно відносно основи, яка є точкою опори важеля, при цьому вузол обертання розташований на його меншому плечі, а більше плече містить противагу.2. Опорний вузол за п. 1, який відрізняється тим, що...

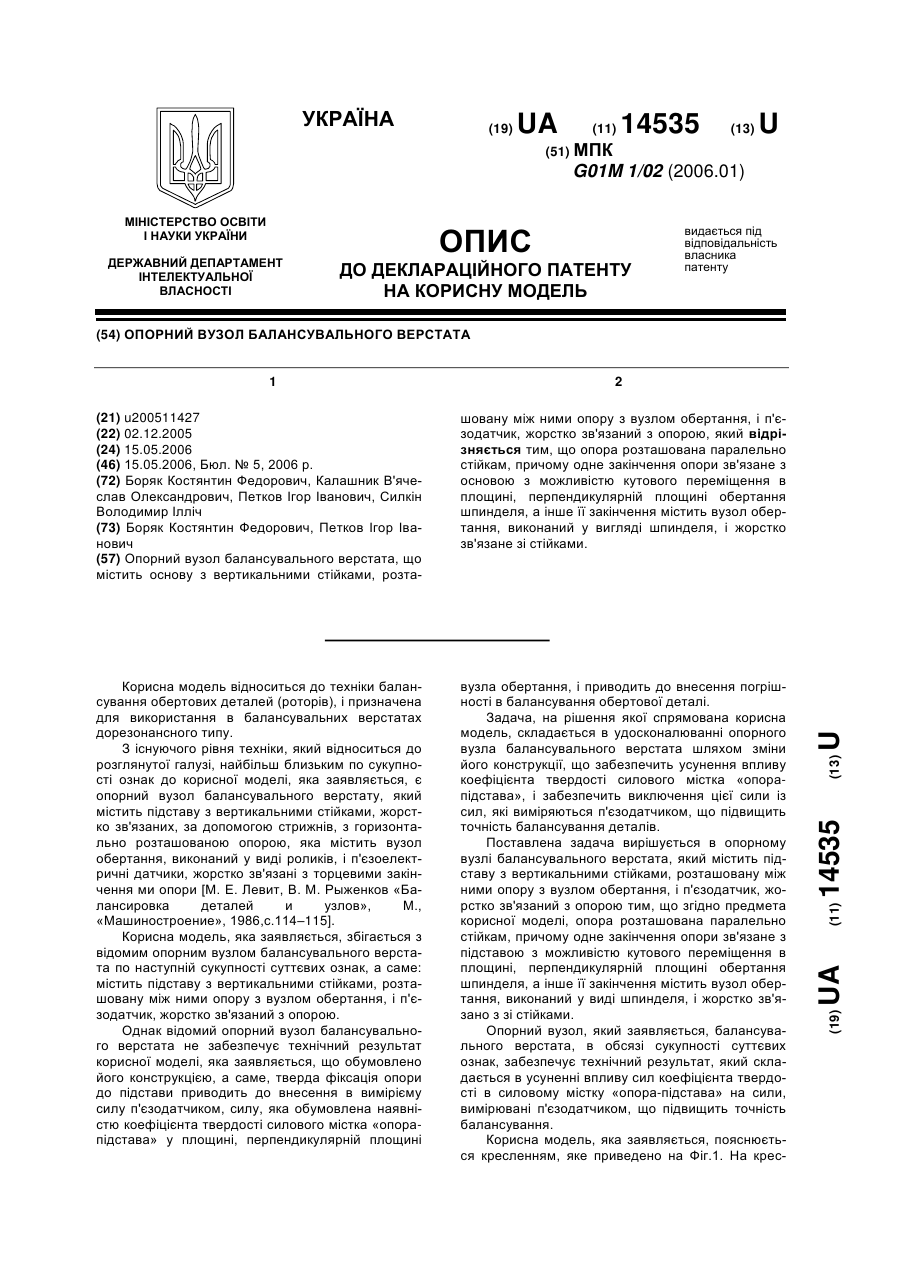

Номер патенту: 14535

Опубліковано: 15.05.2006

Автори: Петков Ігор Іванович, Боряк Костянтин Федорович, Калашник В'ячеслав Олександрович, Силкін Володимир Ілліч

МПК: G01M 1/02

Мітки: опорний, вузол, балансувального, верстата

Формула / Реферат:

Опорний вузол балансувального верстата, що містить основу з вертикальними стійками, розташовану між ними опору з вузлом обертання, і п'єзодатчик, жорстко зв'язаний з опорою, який відрізняється тим, що опора розташована паралельно стійкам, причому одне закінчення опори зв'язане з основою з можливістю кутового переміщення в площині, перпендикулярній площині обертання шпинделя, а інше її закінчення містить вузол обертання, виконаний у вигляді...

Номер патенту: 1376

Опубліковано: 15.08.2002

Автори: Магерамов Лютфалій Курбан-Алієвич, Гулевський Юрій Володимирович, Смоляков Василь Андрійович, Бусяк Юрій Митрофанович

МПК: G09B 9/00, G01M 1/02, G01M 1/00 ...

Мітки: динамічна, платформа

Формула / Реферат:

Платформа динамічна, яка містить площадку, що закріплена на основі за допомогою пружної підвіски і кінематично зв’язана з основою за допомогою механізмів хитання, які включають шарнірні з’єднання, яка відрізняється тим, що площадка з`єднана  з механізмами хитання за допомогою щонайменше трьох шарнірних з’єднань, пружна підвіска оснащена похилим важелем, один кінець якого сполучений із площадкою за допомогою карданного шарніра, розміщеного в...

Номер патенту: 39680

Опубліковано: 15.06.2001

Автори: Катчук Анатолій Миколайович, Борщ Євген Григорович, Смоловік Олександр Олександровіч, Христофоров Валерій Георгійович, Беліков Валерій Григорійович

МПК: G01M 1/28, G01M 1/02

Мітки: колес, спосіб, здійснення, пристрій, автомобільних, балансування

Формула / Реферат:

 1. Спосіб балансування автомобільних коліс, що включає вплив балансувальних вантажів певної ваги у певному місці на колесо автомобіля, який відрізняється тим, що під час руху автомобіля балансувальні вантажі автоматично визначають свою вагу та місце розташування на колесі автомобіля.2. Пристрій для балансування автомобільних коліс, що містить балансувальні вантажі, скоби кріплення їх до диска колеса автомобіля, який відрізняється тим,...

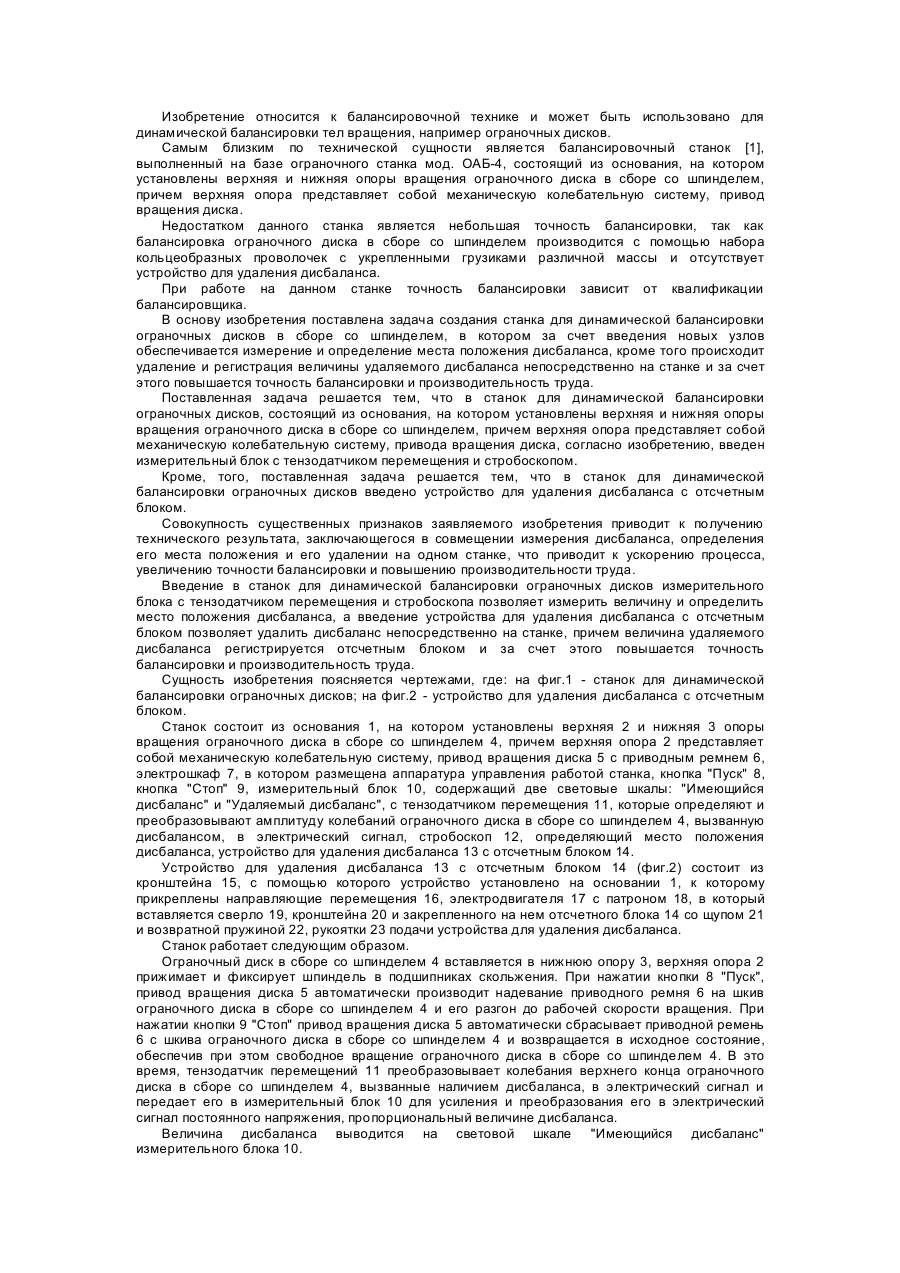

Номер патенту: 9632

Опубліковано: 30.09.1996

Автори: Папінов Володимир Миколайович, Пузанов Геннадій Михайлович

МПК: G01M 1/02, G01M 1/38

Мітки: гранувальних, динамічного, дисків, верстат, балансування

Формула / Реферат:

Станок для динамической балансировки ограночных дисков, состоящий из основания, на ко­тором установлены верхняя и нижняя опоры вращения ограничного диска в сборе со шпинделем и привод вращения, причем верхняя опора выпол­нена в виде механической колебательной системы, отличающийся тем, что станок содержит измери­тельный блок с тензодатчиком перемещения и стробоскопом и устройство удаления дисбаланса с отсчетным блоком.
