Ваги

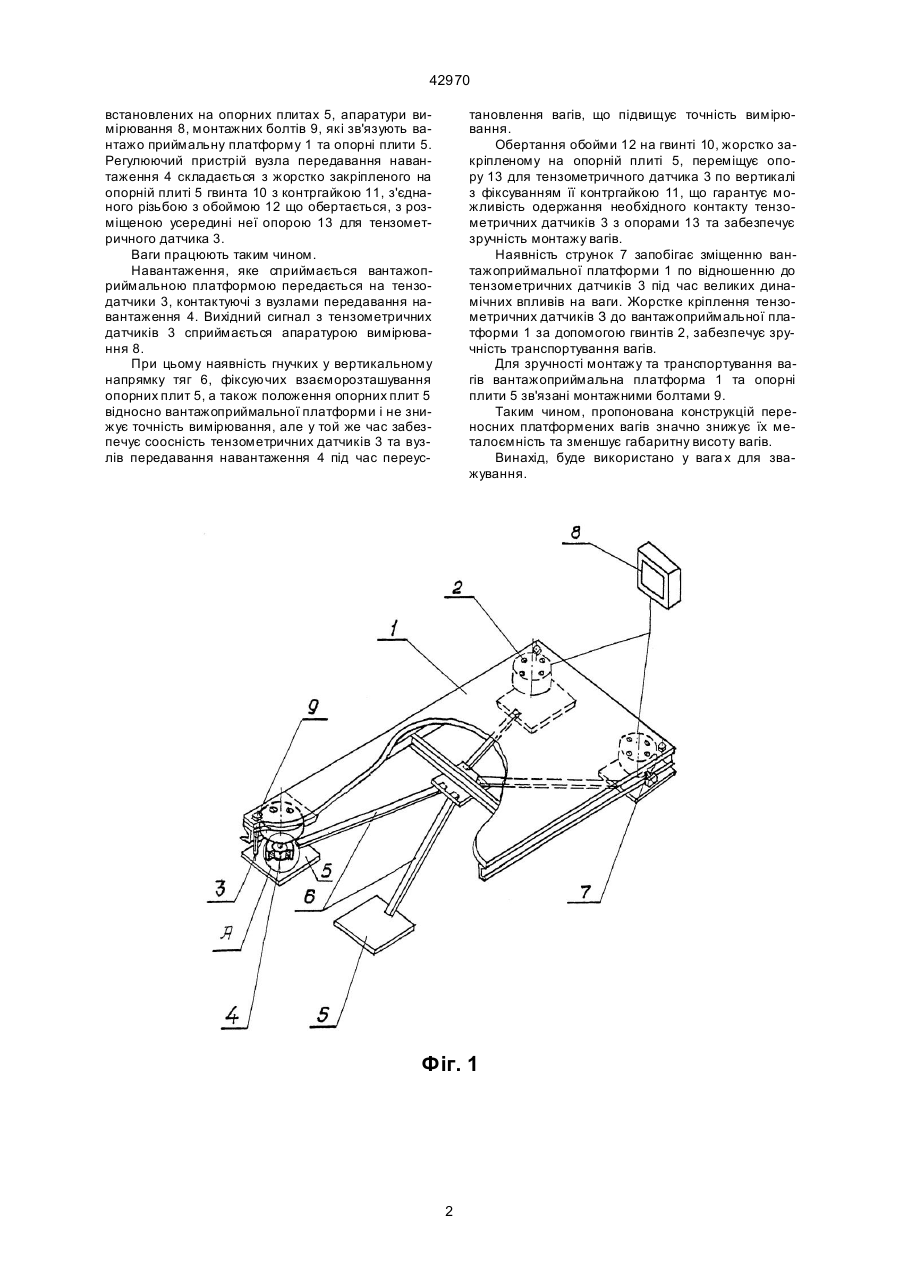

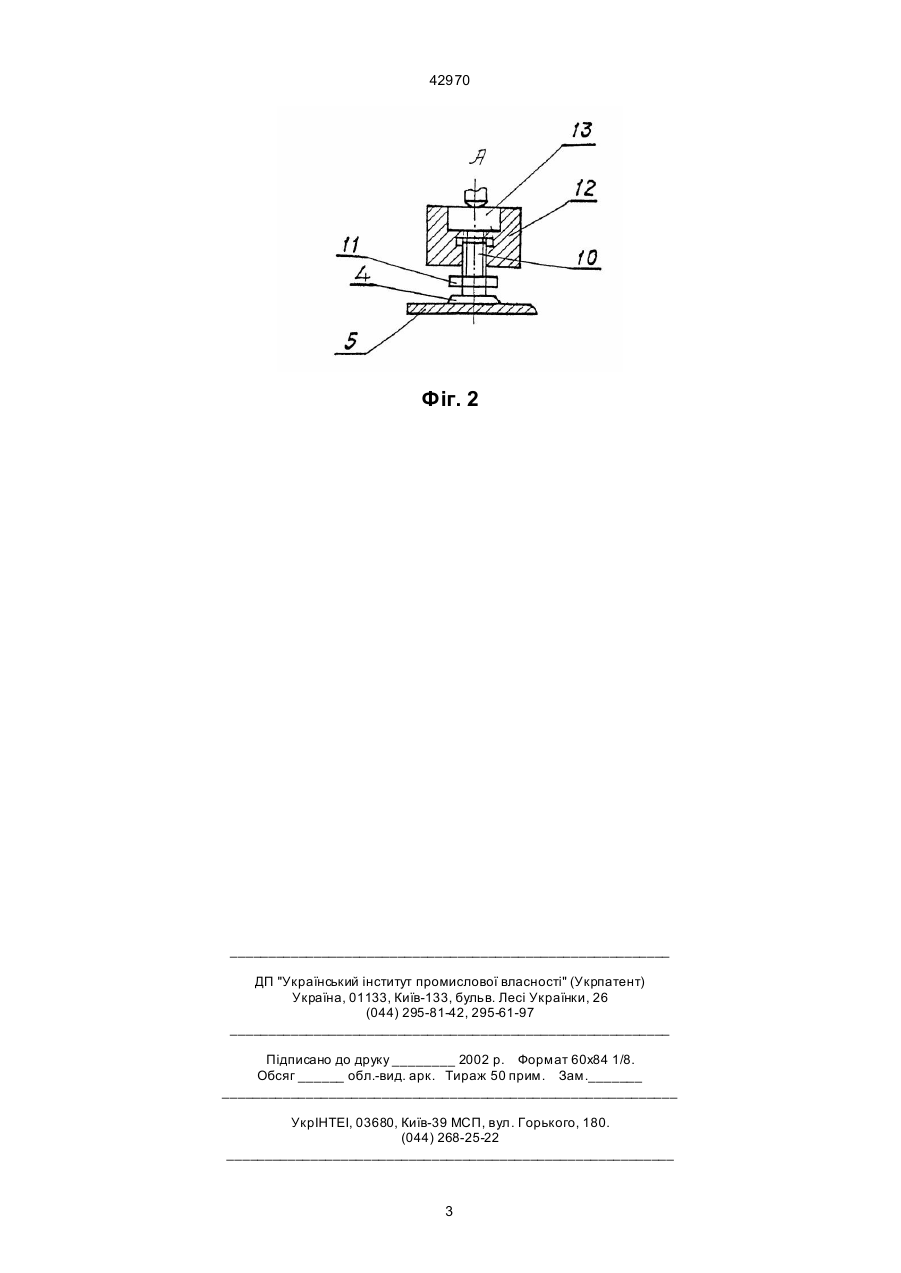

1. Ваги, які містять опорну раму, вантажоприймальну платформу, тензодатчики, вузли передавання навантаження, струнки, вимірювальну апаратуру, які відрізняються тим, що тензометричні датчики встановлені на вантажоприймальній платформі, опорна рама виконана у вигляді окре 42970 встановлених на опорних плитах 5, апаратури вимірювання 8, монтажних болтів 9, які зв'язують вантажо приймальну платформу 1 та опорні плити 5. Регулюючий пристрій вузла передавання навантаження 4 складається з жорстко закріпленого на опорній плиті 5 гвинта 10 з контргайкою 11, з'єднаного різьбою з обоймою 12 що обертається, з розміщеною усередині неї опорою 13 для тензометричного датчика 3. Ваги працюють таким чином. Навантаження, яке сприймається вантажоприймальною платформою передається на тензодатчики 3, контактуючі з вузлами передавання навантаження 4. Вихідний сигнал з тензометричних датчиків 3 сприймається апаратурою вимірювання 8. При цьому наявність гнучких у вертикальному напрямку тяг 6, фіксуючих взаєморозташування опорних плит 5, а також положення опорних плит 5 відносно вантажоприймальної платформи і не знижує точність вимірювання, але у той же час забезпечує соосність тензометричних датчиків 3 та вузлів передавання навантаження 4 під час переус тановлення вагів, що підвищує точність вимірювання. Обертання обойми 12 на гвинті 10, жорстко закріпленому на опорній плиті 5, переміщує опору 13 для тензометричного датчика 3 по вертикалі з фіксуванням її контргайкою 11, що гарантує можливість одержання необхідного контакту тензометричних датчиків 3 з опорами 13 та забезпечує зручність монтажу вагів. Наявність струнок 7 запобігає зміщенню вантажоприймальної платформи 1 по відношенню до тензометричних датчиків 3 під час великих динамічних впливів на ваги. Жорстке кріплення тензометричних датчиків З до вантажоприймальної платформи 1 за допомогою гвинтів 2, забезпечує зручність транспортування вагів. Для зручності монтажу та транспортування вагів вантажоприймальна платформа 1 та опорні плити 5 зв'язані монтажними болтами 9. Таким чином, пропонована конструкцій переносних платформених вагів значно знижує їх металоємність та зменшує габаритну висоту вагів. Винахід, буде використано у вага х для зважування. Фіг. 1 2 42970 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
