Вантажоприймальний пристрій вагів

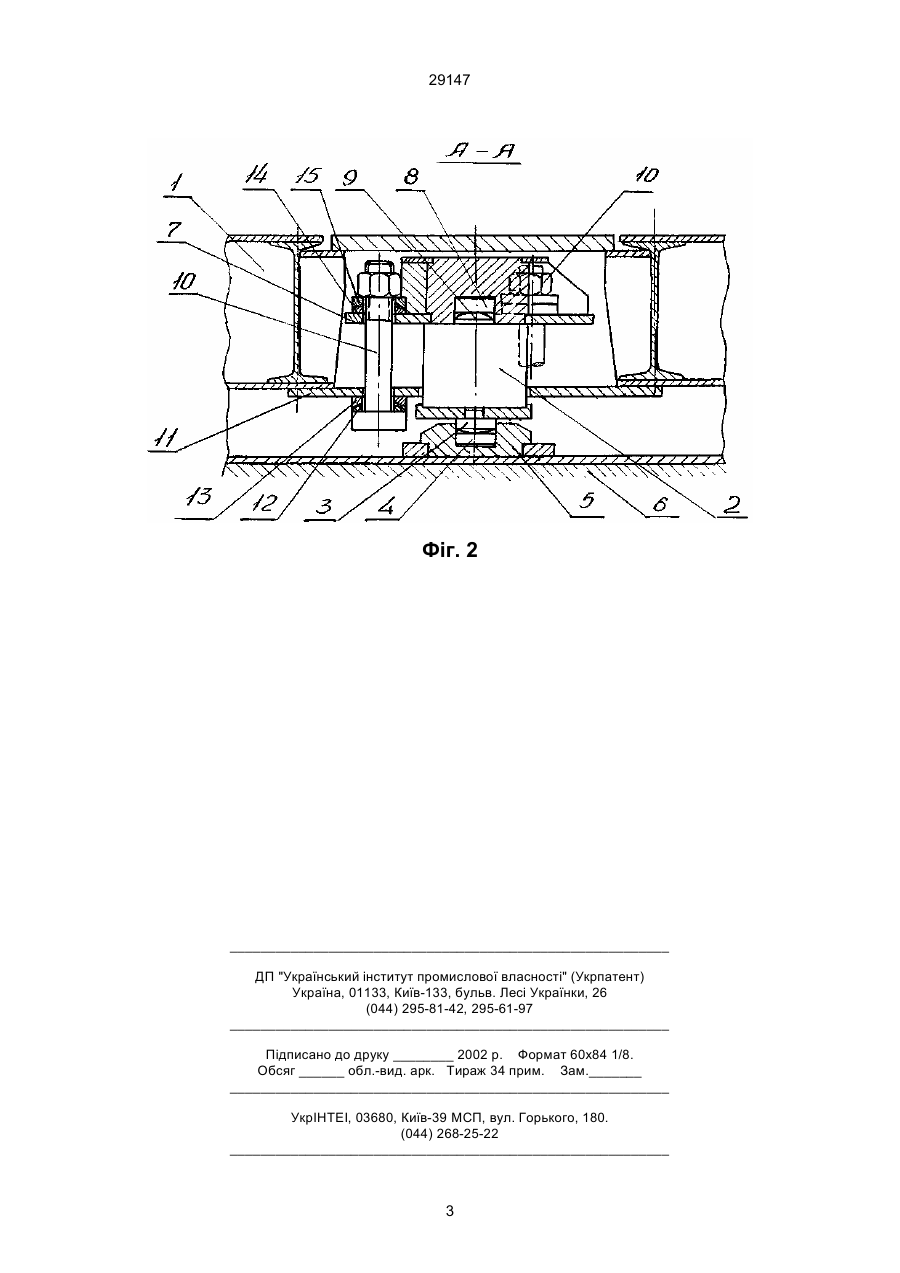

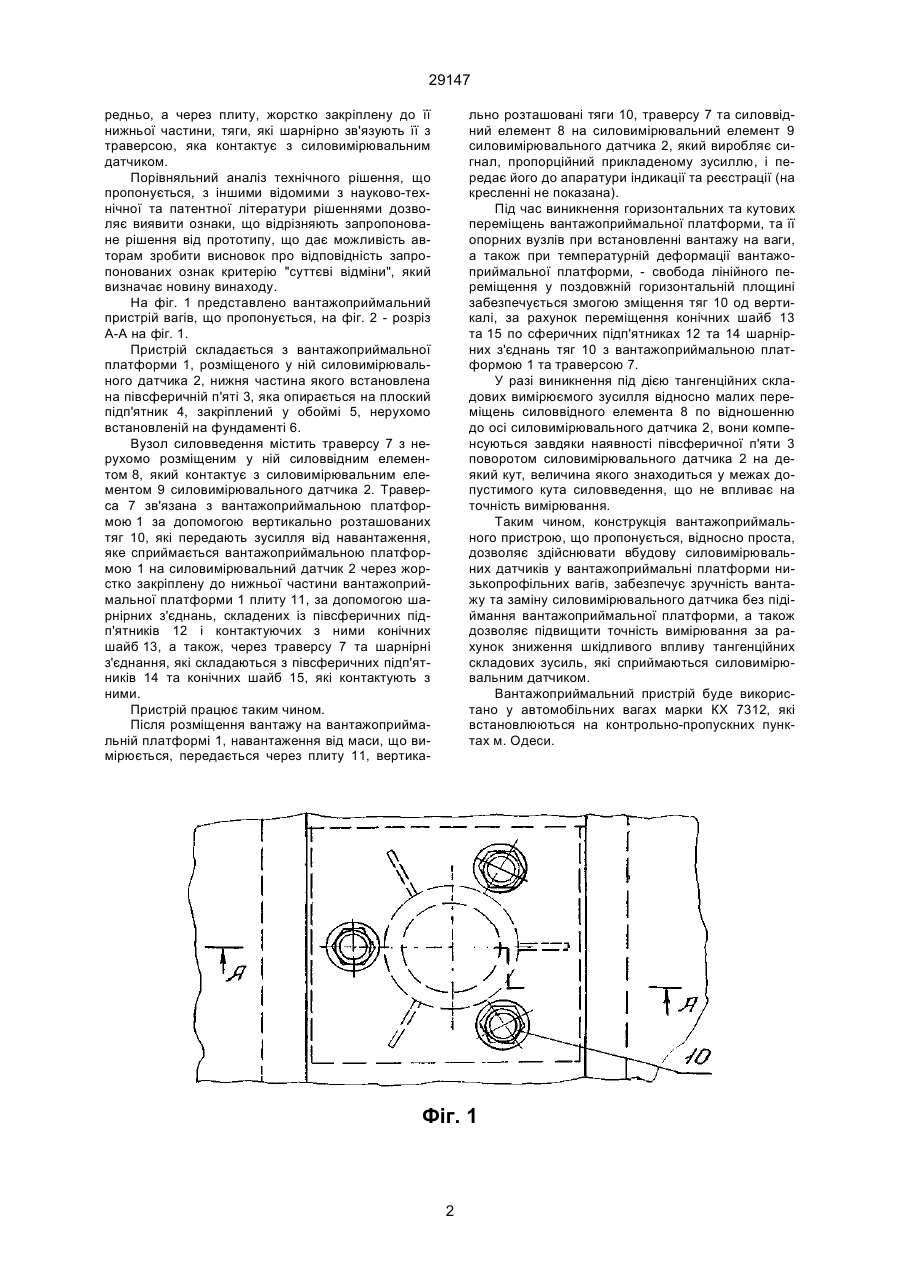

Вантажоприймальний пристрій вагів, який містить вантажоприймальну платформу, розміщений 29147 редньо, а через плиту, жорстко закріплену до її нижньої частини, тяги, які шарнірно зв'язують її з траверсою, яка контактує з силовимірювальним датчиком. Порівняльний аналіз технічного рішення, що пропонується, з іншими відомими з науково-технічної та патентної літератури рішеннями дозволяє виявити ознаки, що відрізняють запропоноване рішення від прототипу, що дає можливість авторам зробити висновок про відповідність запропонованих ознак критерію "суттєві відміни", який визначає новину винаходу. На фіг. 1 представлено вантажоприймальний пристрій вагів, що пропонується, на фіг. 2 - розріз А-А на фіг. 1. Пристрій складається з вантажоприймальної платформи 1, розміщеного у ній силовимірювального датчика 2, нижня частина якого встановлена на півсферичній п'яті 3, яка опирається на плоский підп'ятник 4, закріплений у обоймі 5, нерухомо встановленій на фундаменті 6. Вузол силовведення містить траверсу 7 з нерухомо розміщеним у ній силоввідним елементом 8, який контактує з силовимірювальним елементом 9 силовимірювального датчика 2. Траверса 7 зв'язана з вантажоприймальною платформою 1 за допомогою вертикально розташованих тяг 10, які передають зусилля від навантаження, яке сприймається вантажоприймальною платформою 1 на силовимірювальний датчик 2 через жорстко закріплену до нижньої частини вантажоприймальної платформи 1 плиту 11, за допомогою шарнірних з'єднань, складених із півсферичних підп'ятників 12 і контактуючих з ними конічних шайб 13, а також, через траверсу 7 та шарнірні з'єднання, які складаються з півсферичних підп'ятників 14 та конічних шайб 15, які контактують з ними. Пристрій працює таким чином. Після розміщення вантажу на вантажоприймальній платформі 1, навантаження від маси, що вимірюється, передається через плиту 11, вертика льно розташовані тяги 10, траверсу 7 та силоввідний елемент 8 на силовимірювальний елемент 9 силовимірювального датчика 2, який виробляє сигнал, пропорційний прикладеному зусиллю, і передає його до апаратури індикації та реєстрації (на кресленні не показана). Під час виникнення горизонтальних та кутових переміщень вантажоприймальної платформи, та її опорних вузлів при встановленні вантажу на ваги, а також при температурній деформації вантажоприймальної платформи, - свобода лінійного переміщення у поздовжній горизонтальній площині забезпечується змогою зміщення тяг 10 од вертикалі, за рахунок переміщення конічних шайб 13 та 15 по сферичних підп'ятниках 12 та 14 шарнірних з'єднань тяг 10 з вантажоприймальною платформою 1 та траверсою 7. У разі виникнення під дією тангенційних складових вимірюємого зусилля відносно малих переміщень силоввідного елемента 8 по відношенню до осі силовимірювального датчика 2, вони компенсуються завдяки наявності півсферичної п'яти 3 поворотом силовимірювального датчика 2 на деякий кут, величина якого знаходиться у межах допустимого кута силовведення, що не впливає на точність вимірювання. Таким чином, конструкція вантажоприймального пристрою, що пропонується, відносно проста, дозволяє здійснювати вбудову силовимірювальних датчиків у вантажоприймальні платформи низькопрофільних вагів, забезпечує зручність вантажу та заміну силовимірювального датчика без підіймання вантажоприймальної платформи, а також дозволяє підвищити точність вимірювання за рахунок зниження шкідливого впливу тангенційних складових зусиль, які сприймаються силовимірювальним датчиком. Вантажоприймальний пристрій буде використано у автомобільних вагах марки КХ 7312, які встановлюються на контрольно-пропускних пунктах м. Одеси. Фіг. 1 2 29147 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
