Ваги для зважування транспортних засобів

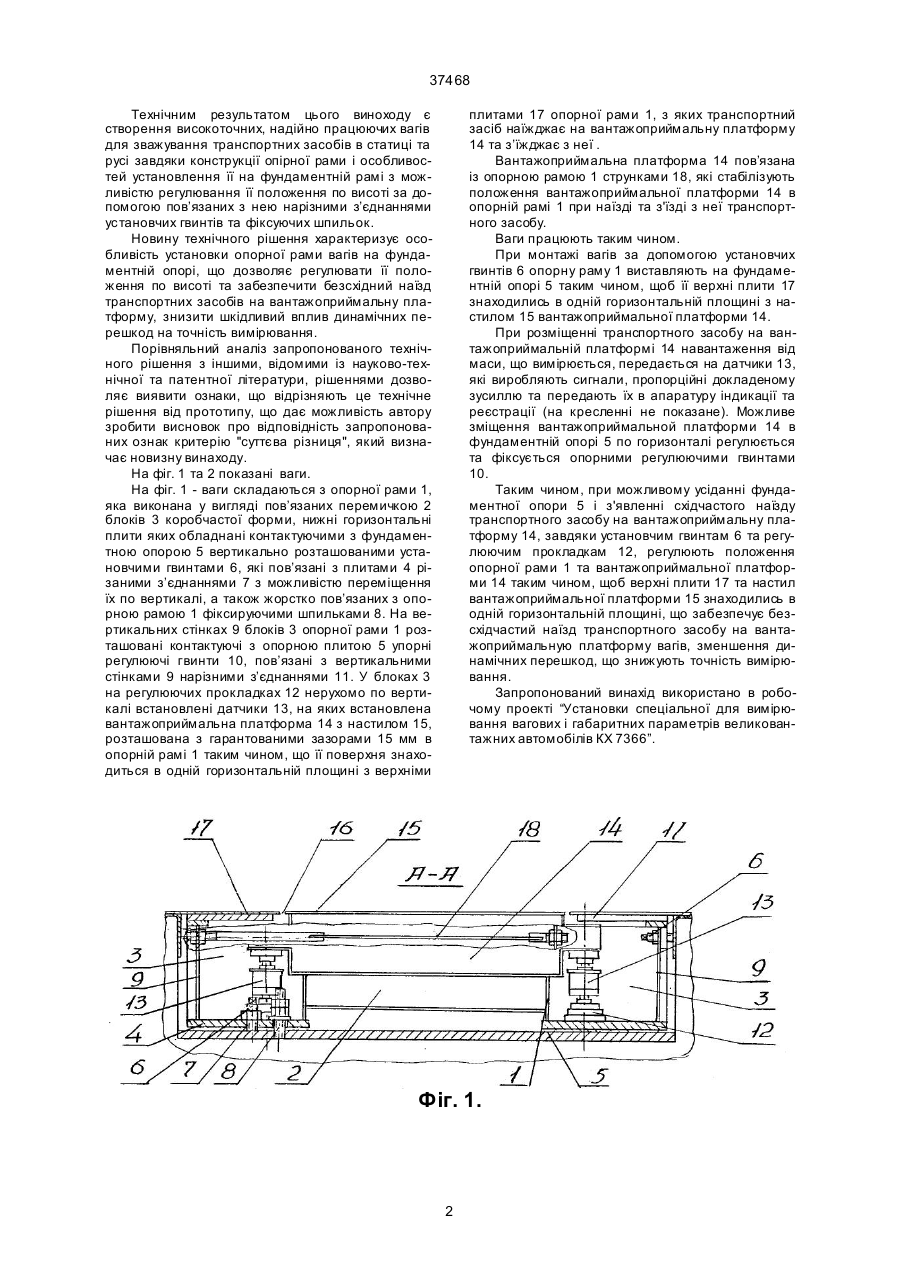

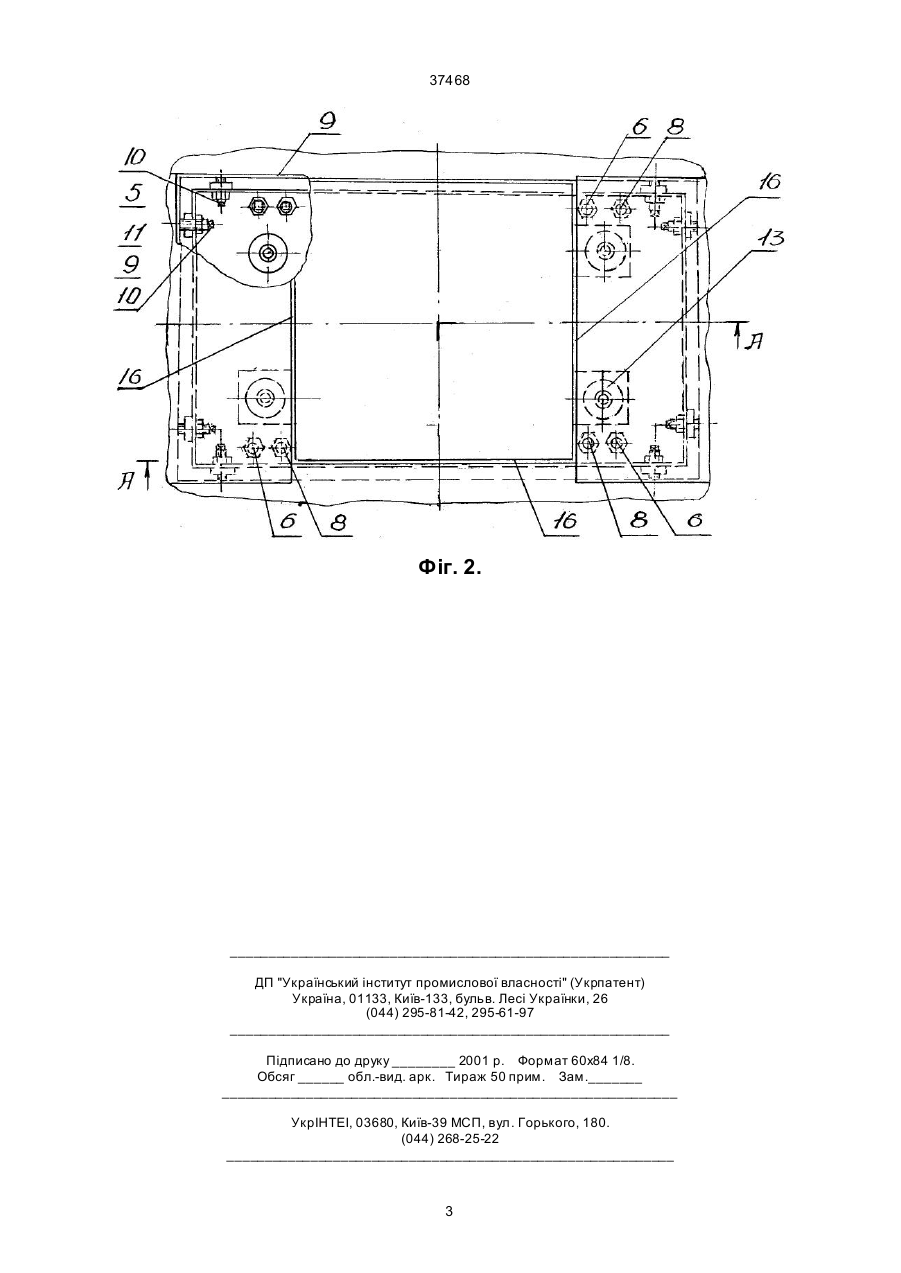

1. Ваги для зважування транспортних засобів, що містять установлену на нерухомій опорі опорну раму, вантажоприймальну платформу, датчики для вимірювання сили, що розташовані між опорною рамою і вантажоприймальною платформою, струнки, апаратуру індикації та реєстрації, які відрізняються тим, що опорна рама виконана у ви 37468 Технічним результатом цього виноходу є створення високоточних, надійно працюючих вагів для зважування транспортних засобів в статиці та русі завдяки конструкції опірної рами і особливостей установлення її на фундаментній рамі з можливістю регулювання її положення по висоті за допомогою пов’язаних з нею нарізними з’єднаннями установчих гвинтів та фіксуючих шпильок. Новину технічного рішення характеризує особливість установки опорної рами вагів на фундаментній опорі, що дозволяє регулювати її положення по висоті та забезпечити безсхідний наїзд транспортних засобів на вантажоприймальну платформу, знизити шкідливий вплив динамічних перешкод на точність вимірювання. Порівняльний аналіз запропонованого технічного рішення з іншими, відомими із науково-технічної та патентної літератури, рішеннями дозволяє виявити ознаки, що відрізняють це технічне рішення від прототипу, що дає можливість автору зробити висновок про відповідність запропонованих ознак критерію "суттєва різниця", який визначає новизну винаходу. На фіг. 1 та 2 показані ваги. На фіг. 1 - ваги складаються з опорної рами 1, яка виконана у вигляді пов’язаних перемичкою 2 блоків 3 коробчастої форми, нижні горизонтальні плити яких обладнані контактуючими з фундаментною опорою 5 вертикально розташованими установчими гвинтами 6, які пов’язані з плитами 4 різаними з’єднаннями 7 з можливістю переміщення їх по вертикалі, а також жорстко пов’язаних з опорною рамою 1 фіксируючими шпильками 8. На вертикальних стінках 9 блоків 3 опорної рами 1 розташовані контактуючі з опорною плитою 5 упорні регулюючі гвинти 10, пов’язані з вертикальними стінками 9 нарізними з’єднаннями 11. У блоках 3 на регулюючих прокладках 12 нерухомо по вертикалі встановлені датчики 13, на яких встановлена вантажоприймальна платформа 14 з настилом 15, розташована з гарантованими зазорами 15 мм в опорній рамі 1 таким чином, що її поверхня знаходиться в одній горизонтальній площині з верхніми плитами 17 опорної рами 1, з яких транспортний засіб наїжджає на вантажоприймальну платформу 14 та з’їжджає з неї . Вантажоприймальна платформа 14 пов’язана із опорною рамою 1 струнками 18, які стабілізують положення вантажоприймальної платформи 14 в опорній рамі 1 при наїзді та з'їзді з неї транспортного засобу. Ваги працюють таким чином. При монтажі вагів за допомогою установчих гвинтів 6 опорну раму 1 виставляють на фундаментній опорі 5 таким чином, щоб її верхні плити 17 знаходились в одній горизонтальній площині з настилом 15 вантажоприймальної платформи 14. При розміщенні транспортного засобу на вантажоприймальній платформі 14 навантаження від маси, що вимірюється, передається на датчики 13, які виробляють сигнали, пропорційні докладеному зусиллю та передають їх в апаратуру індикації та реєстрації (на кресленні не показане). Можливе зміщення вантажоприймальной платформи 14 в фундаментній опорі 5 по горизонталі регулюється та фіксується опорними регулюючими гвинтами 10. Таким чином, при можливому усіданні фундаментної опори 5 і з'явленні східчастого наїзду транспортного засобу на вантажоприймальну платформу 14, завдяки установчим гвинтам 6 та регулюючим прокладкам 12, регулюють положення опорної рами 1 та вантажоприймальної платформи 14 таким чином, щоб верхні плити 17 та настил вантажоприймальної платформи 15 знаходились в одній горизонтальній площині, що забезпечує безсхідчастий наїзд транспортного засобу на вантажоприймальную платформу вагів, зменшення динамічних перешкод, що знижують точність вимірювання. Запропонований винахід використано в робочому проекті “Установки спеціальної для вимірювання вагових і габаритних параметрів великовантажних автомобілів КХ 7366”. Фіг. 1. 2 37468 Фіг. 2. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
