Пристрій для гасіння пожежі фонтануючої свердловини

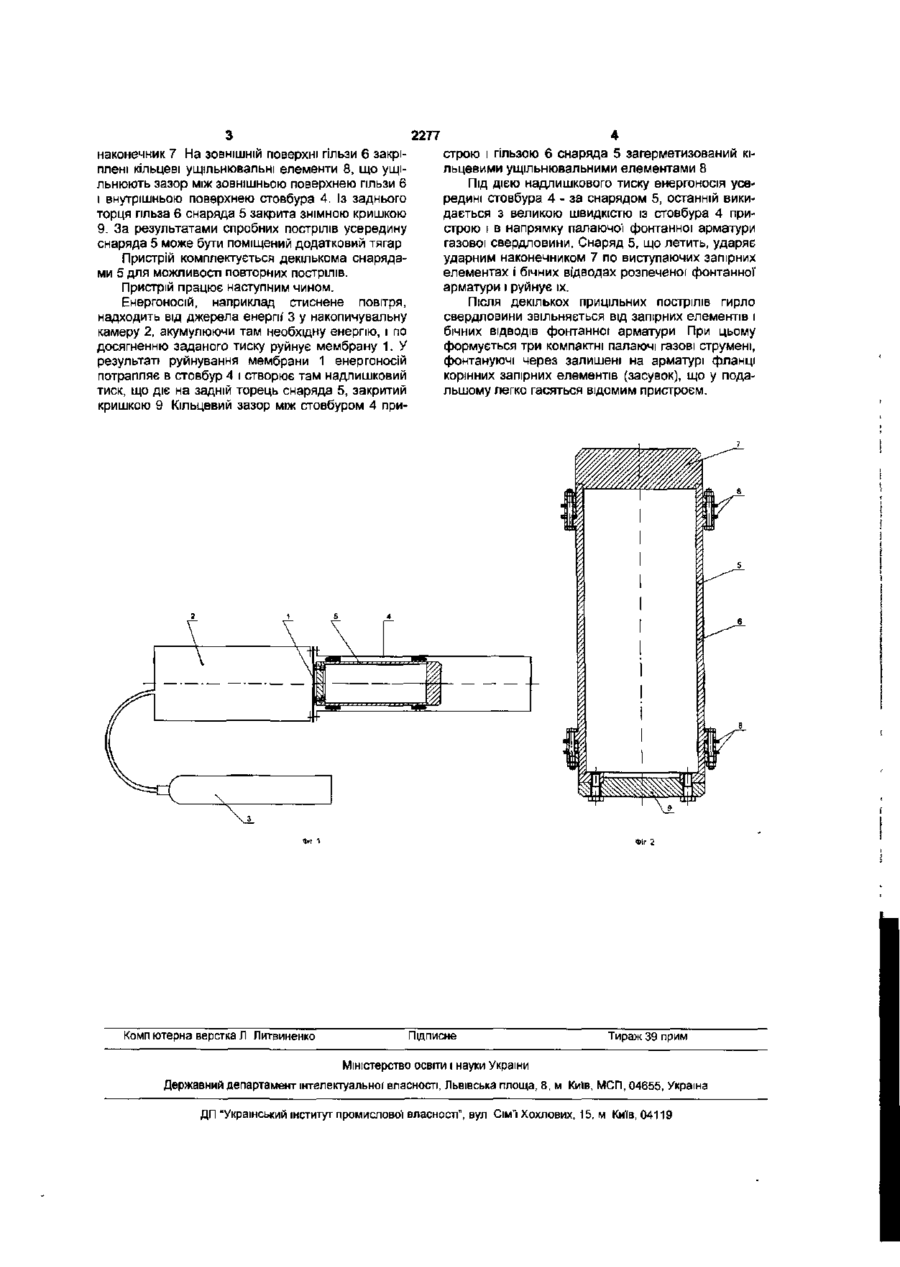

Пристрій для гасіння пожежі фонтануючої свердловини, що містить розділені мембраною накопичувальну камеру з джерелом енергії і стовбур, який відрізняється тим, що пристрій оснащений циліндричним снарядом з ударним наконечником і кільцевими ущільнювальними елементами, які установлено на ЗОВНІШНІЙ поверхні снаряда у передній і задній його частинах Корисна модель відноситься до протипожежної техніки і призначена для гасіння палаючих газових фонтануючих свердловин Найбільш близьким до неї є пристрій для гасіння пожежі фонтануючої свердловини (А С СРСР №1344377 А62С37/28), що містить розділені мембраною накопичувальну камеру з джерелом енергії і стовбур Даний пристрій неефективний при гасінні розпиленого палаючого газового фонтана на експлуатаційній свердловині, гирло якої обладнано фонтанною арматурою з боковими відводами, з установленими на них запірними елементами (засувками), герметичність з'єднань яких порушена під впливом високої температури палаючого газу, фонтануючого під високим тиском в усі сторони через порушені стики, зруйновані високою температурою трубопроводи і розгерметизовані із-за вигорання ущільнювальних елементів зазори Порошкова хмара вогнегасячого середовища при застосуванні даного пристрою, як правило, не може ефективно заповнити весь палаючий простір на свердловині а розпечена арматура незабаром знову підпалює фонтануючий через стики і щілини газ, навіть після повного гасіння полум'я порошковою хмарою вогнегасячого середовища В основу корисної моделі поставлена задача удосконалення пристрою для гасіння пожежі фонтануючої свердловини, у якому за рахунок оснащення пристрою циліндричним снарядом з ударним наконечником забезпечується можливість руйнування запірних елементів і бічних ВІДВОДІВ фонтанної арматури палаючої свердловини, що дозволяє отримати компактні факели полум'я і тим самим значно підвищити ефективність наступного гасіння Поставлена задача вирішується за рахунок того, що у пристрої для гасіння пожежі фонтануючої свердловини, що містить розділені мембраною накопичувальну камеру з джерелом енергії і стовбур, новим є те що пристрій оснащений циліндричним снарядом з ударним наконечником і кільцевими ущільнювальними елементами, які установлено на ЗОВНІШНІЙ поверхні снаряда в передній і задній його частинах При застосуванні запропонованого пристрою циліндричний снаряд з ударним наконечником, випущений зі стовбура пристрою з великою швидкістю, б'є по виступаючих запірних елементах і бічних відводах розпеченої фонтанної арматури і руйнує їх Після декількох прицільних пострілів гирло свердловини звільняється від запірних елементів і бічних ВІДВОДІВ фонтанної арматури Верхня частина гирла тепер закінчується трубною головкою з перевідником і фланцями зруйнованих корінних запірних елементів (засувок) При цьому формуються три компактні палаючі газові струмені, що потім легко гасяться відомим пристроєм На кресленні фіг 1 зображений запропонований пристрій на фіг 2 -циліндричний снаряд Пристрій для гасіння пожежі на фонтануючій свердловині містить розділені мембраною 1 накопичувальну камеру 2 із джерелом енергії 3, стовбур 4 із зарядженим циліндричним снарядом 5 Циліндричний снаряд 5 (див фіг 2) містить гільзу 6, у передній частині якої уварений ударний см CM 2277 наконечник 7 На ЗОВНІШНІЙ поверхні гільзи 6 закріплені кільцеві ущільнювальні елементи 8, що ущільнюють зазор між зовнішньою поверхнею гільзи 6 і внутрішньою поверхнею стовбура 4. Із заднього торця гільза 6 снаряда 5 закрита знімною кришкою 9. За результатами спробних пострілів усередину снаряда 5 може бути поміщений додатковий тягар Пристрій комплектується декількома снарядами 5 для можливості повторних пострілів. Пристрій працює наступним чином. Енергоносій, наприклад стиснене повітря, надходить від джерела енергії' 3 у накопичувальну камеру 2, акумулюючи там необхідну енергію, і по досягненню заданого тиску руйнує мембрану 1. У результаті руйнування мембрани 1 енергоносій потрапляє в стовбур 4 і створює там надлишковий тиск, що діє на задній торець снаряда 5, закритий кришкою 9 Кільцевий зазор між стовбуром 4 при Комп ютерна верстка Л Литвиненко строю і гільзою 6 снаряда 5 загерметизований кільцевими ущільнювальними елементами 8 Під ДІЄЮ надлишкового тиску енергоносія усередині стовбура 4 - за снарядом 5, останній викидається з великою швидкістю із стовбура 4 пристрою і в напрямку палаючої фонтанної арматури газової свердловини. Снаряд 5, що летить, ударяє ударним наконечником 7 по виступаючих запірних елементах і бічних відводах розпеченої фонтанної арматури і руйнує їх. Після декількох прицільних пострілів гирло свердловини звільняється від запірних елементів і бічних ВІДВОДІВ фонтанної арматури При цьому формується три компактні палаючі газові струмені, фонтануючі через залишені на арматурі фланці корінних запірних елементів (засувок), що у подальшому легко гасяться відомим пристроєм. Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
