Спосіб вимірювання внутрішнього діаметра обсадних колон та пристрій для його здійснення

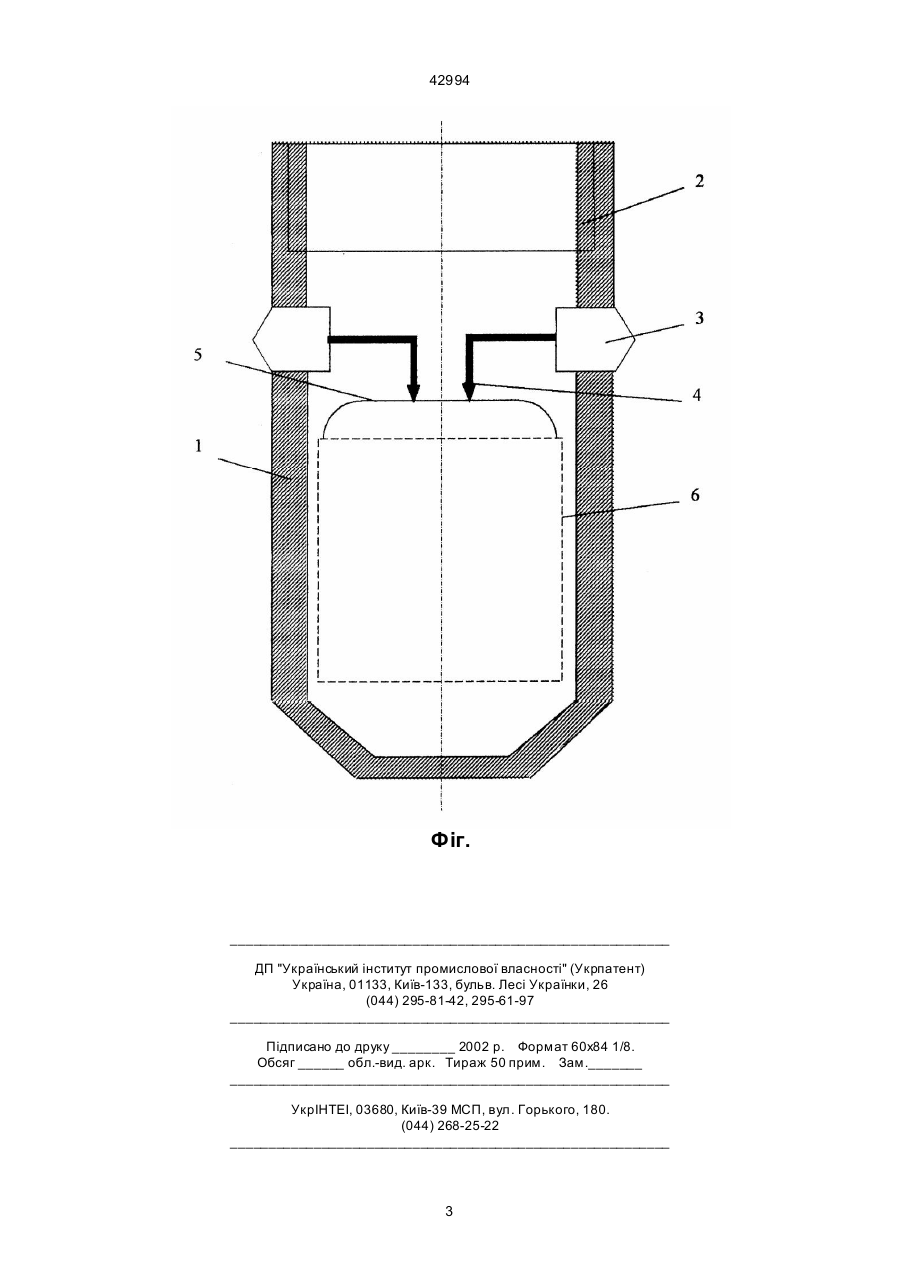

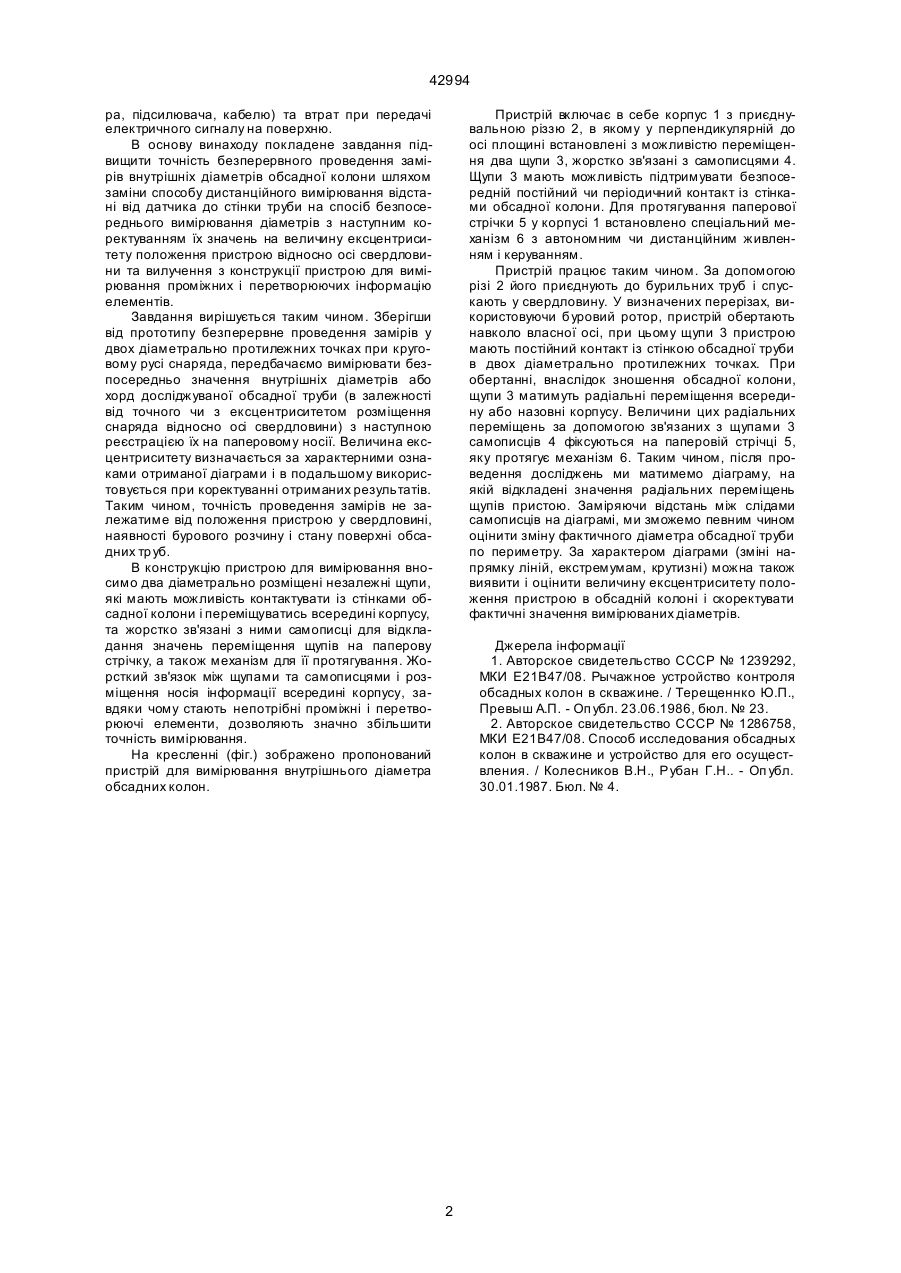

1. Спосіб вимірювання внутрішнього діаметра обсадних колон по двох діаметрально протилежних точках при круговому русі свердловинного снаряда з наступною реєстрацією, який відрізняється тим, що проводять вимірювання безпосере 42994 ра, підсилювача, кабелю) та втрат при передачі електричного сигналу на поверхню. В основу винаходу покладене завдання підвищити точність безперервного проведення замірів внутрішніх діаметрів обсадної колони шляхом заміни способу дистанційного вимірювання відстані від датчика до стінки труби на спосіб безпосереднього вимірювання діаметрів з наступним коректуванням їх значень на величину ексцентриситету положення пристрою відносно осі свердловини та вилучення з конструкції пристрою для вимірювання проміжних і перетворюючих інформацію елементів. Завдання вирішується таким чином. Зберігши від прототипу безперервне проведення замірів у двох діаметрально протилежних точках при круговому русі снаряда, передбачаємо вимірювати безпосередньо значення внутрішніх діаметрів або хорд досліджуваної обсадної труби (в залежності від точного чи з ексцентриситетом розміщення снаряда відносно осі свердловини) з наступною реєстрацією їх на паперовому носії. Величина ексцентриситету визначається за характерними ознаками отриманої діаграми і в подальшому використовується при коректуванні отриманих результатів. Таким чином, точність проведення замірів не залежатиме від положення пристрою у свердловині, наявності бурового розчину і стану поверхні обсадних тр уб. В конструкцію пристрою для вимірювання вносимо два діаметрально розміщені незалежні щупи, які мають можливість контактувати із стінками обсадної колони і переміщуватись всередині корпусу, та жорстко зв'язані з ними самописці для відкладання значень переміщення щупів на паперову стрічку, а також механізм для її протягування. Жорсткий зв'язок між щупами та самописцями і розміщення носія інформації всередині корпусу, завдяки чому стають непотрібні проміжні і перетворюючі елементи, дозволяють значно збільшити точність вимірювання. На кресленні (фіг.) зображено пропонований пристрій для вимірювання внутрішнього діаметра обсадних колон. Пристрій включає в себе корпус 1 з приєднувальною різзю 2, в якому у перпендикулярній до осі площині встановлені з можливістю переміщення два щупи 3, жорстко зв'язані з самописцями 4. Щупи 3 мають можливість підтримувати безпосередній постійний чи періодичний контакт із стінками обсадної колони. Для протягування паперової стрічки 5 у корпусі 1 встановлено спеціальний механізм 6 з автономним чи дистанційним живленням і керуванням. Пристрій працює таким чином. За допомогою різі 2 його приєднують до бурильних труб і спускають у свердловину. У визначених перерізах, використовуючи буровий ротор, пристрій обертають навколо власної осі, при цьому щупи 3 пристрою мають постійний контакт із стінкою обсадної труби в двох діаметрально протилежних точках. При обертанні, внаслідок зношення обсадної колони, щупи 3 матимуть радіальні переміщення всередину або назовні корпусу. Величини цих радіальних переміщень за допомогою зв'язаних з щупами 3 самописців 4 фіксуються на паперовій стрічці 5, яку протягує механізм 6. Таким чином, після проведення досліджень ми матимемо діаграму, на якій відкладені значення радіальних переміщень щупів пристою. Заміряючи відстань між слідами самописців на діаграмі, ми зможемо певним чином оцінити зміну фактичного діаметра обсадної труби по периметру. За характером діаграми (зміні напрямку ліній, екстремумам, крутизні) можна також виявити і оцінити величину ексцентриситету положення пристрою в обсадній колоні і скоректувати фактичні значення вимірюваних діаметрів. Джерела інформації 1. Авторское свидетельство СССР № 1239292, МКИ Е21В47/08. Рычажное устройство контроля обсадных колон в скважине. / Терещеннко Ю.П., Превыш А.П. - Оп убл. 23.06.1986, бюл. № 23. 2. Авторское свидетельство СССР № 1286758, МКИ Е21В47/08. Способ исследования обсадных колон в скважине и устройство для его осуществления. / Колесников В.Н., Рубан Г.Н.. - Оп убл. 30.01.1987. Бюл. № 4. 2 42994 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
