Аналоговий рідкокристалічний індикатор

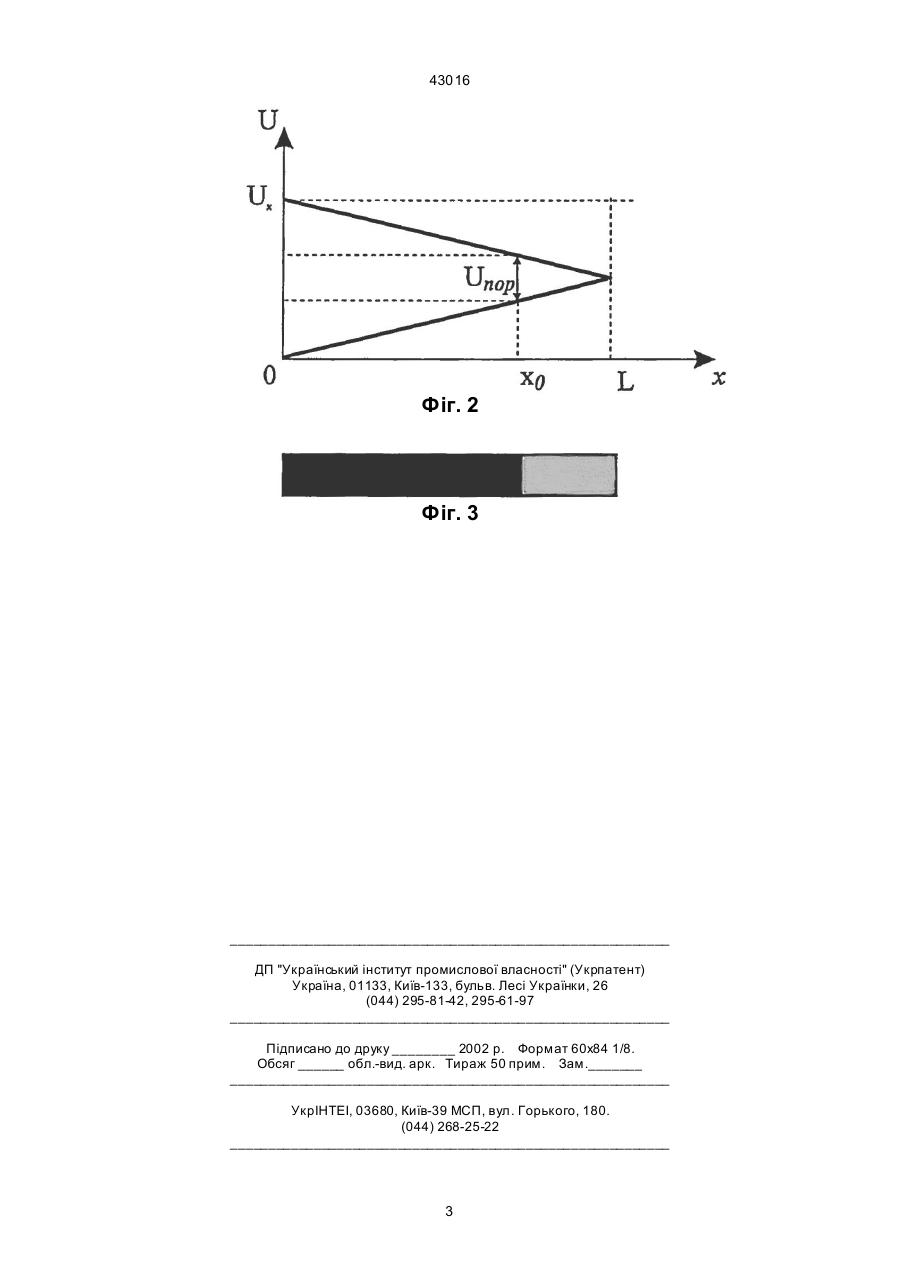

Аналоговий рідкокристалічний індикатор, який має передню і задню прозорі підкладки з нанесе 43016 безпечує необхідну ефективність відображення вимірюваної напруги за рахунок спаду напруги на другому високоомному електроді, тобто покращує індикацію. На фіг. 1 зображено конструкцію аналогового рідкокристалічного індикатора. На фіг. 2 зображено розподіл потенціалів на електродах аналогового рідкокристалічного індикатора відповідно до винаходу, на фіг. 3 зображено візуальну картину, яка спостерігається в аналоговому рідкокристалічному індикаторі відповідно до винаходу, де на фіг. 1: 1 передня прозора підкладка; 2 - задня прозора підкладка; 3 - перший електрод; 4 - другий електрод; 5 - орієнтуючі покриття; 6 - рідкокристалічний матеріал; 7 - периферійна прокладка; 8 - перехідний контакт; 9 - вивід другого електрода; 10 - вивід першого електрода; на фіг. 2: Ux - змінна вимірювана напруга; Unop- порогова напруга електрооптичного ефекту в рідкому кристалі, L - довжина електродів; на фіг. 3: х0 - координата. Аналоговий рідкокристалічний індикатор, який має передню 1 і задню 2 прозорі підкладки з нанесеними на них відповідно першим 3 і другим 4 електродами і орієнтуючими покриттями 5 та шар рідкого кристалу 6 між ними, периферійну прокладку 7, що разом з прозорими підкладками 1, 2 ізолює рідкокристалічний матеріал 6, відрізняється тим, що одні кінці обох електродів 3, 4 з високоомного матеріалу з'єднані всередині пристрою перехідним контактом 8, а до протилежних кінців електродів 3, 4 під'єднані виводи 9, 10 для вимірювання напруги. Відповідно до фіг. 1 перший 3 та другий 4 електроди виготовляють з прозорого електропровідного матеріалу високого опору відомими методами виготовлення тонких плівок (наприклад, пульверизація, вакуумне напилення, катодне розпилення, електрохімічне осадження та ін.). Як рідкокристалічний матеріал 6 використовують різні типи рідких кристалів та їх суміші, в яких реалізовують можливі електрооптичні ефекти в рідких кристалах ("твіст"-ефект, е фект динамічного розсіяння світла та ін.). Керування аналоговим рідкокристалічним індикатором здійснюють за допомогою змінної на пруги. Одні кінці електродів 3 і 4 з'єднані між собою перехідним контактом 8 всередині пристрою. Вимірювану напругу підводять до протилежних кінців електродів 3, 4. При відсутності вимірюваної напруги рідкокристалічний матеріал 6 перебуває в незбудженому стані. Після подачі змінної вхідної напруги на електроди 3 і 4 потенціали на обох електродах будуть неоднакові по довжині електродів. При цьому максимальне значення різниці потенціалів буде між кінцями електродів, до яких під'єднана вимірювана напруга, і вона буде рівномірно зменшуватися по довжині індикатора до нуля в місці з'єднання електродів. В результаті до шару рідкого кристалу буде прикладена електрична напруга, яка буде змінюватися по довжині індикатора від максимального значення до нуля. Існують області, де різниця потенціалів між електродами 3 і 4 дорівнює і більша за порогову напругу електрооптичного ефекту в рідкокристалічному матеріалі 6. В цих областях матиме місце електрооптичний ефект. В областях, де значення різниці потенціалів між електродами 3 і 4 менше за значення порогу електрооптичного ефекту, електрооптичного ефекту не буде. Межа між збудженим рідкокристалічним матеріалом і незбудженим утворює відлікову границю (фіг. 3 ). При збільшенні змінної вимірюваної напруги градієнт потенціалу на електродах 3 і 4 збільшиться. Це спричинює розширення областей з електрооптичним ефектом в тонкому шарі рідкокристалічного матеріалу 6 і переміщення відлікової границі пропорційно до величини прикладеної змінної вимірюваної напруги, тобто відбувається індикація. Змінюючи конфігурацію та електричні параметри високоомних електродів 3, 4, рідкокристалічний матеріал 6 і електрооптичні ефекти в ньому можна досягнути зміни діапазону і точності показів аналогового рідкокристалічного індикатора. Запропонований аналоговий рідкокристалічний індикатор дозволяє відмовитися від стабілізованого джерела опорної напруги і синхронізації його з вимірюваною напругою, спростити технологію виготовлення індикатора, забезпечує необхідний характер зміни відлікової границі, покращує процес індикації. Фіг. 1 2 43016 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
