Стенд для ударних випробувань

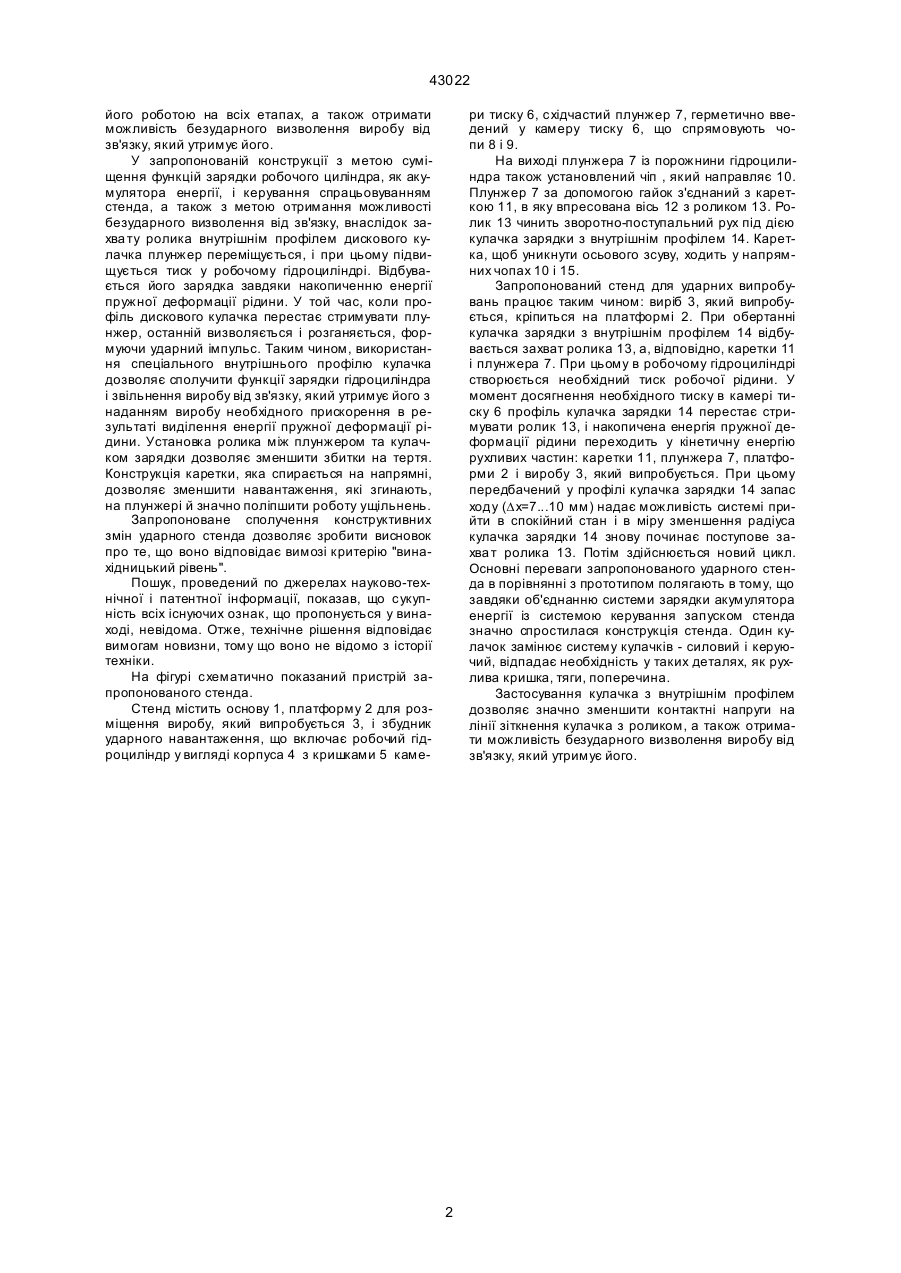

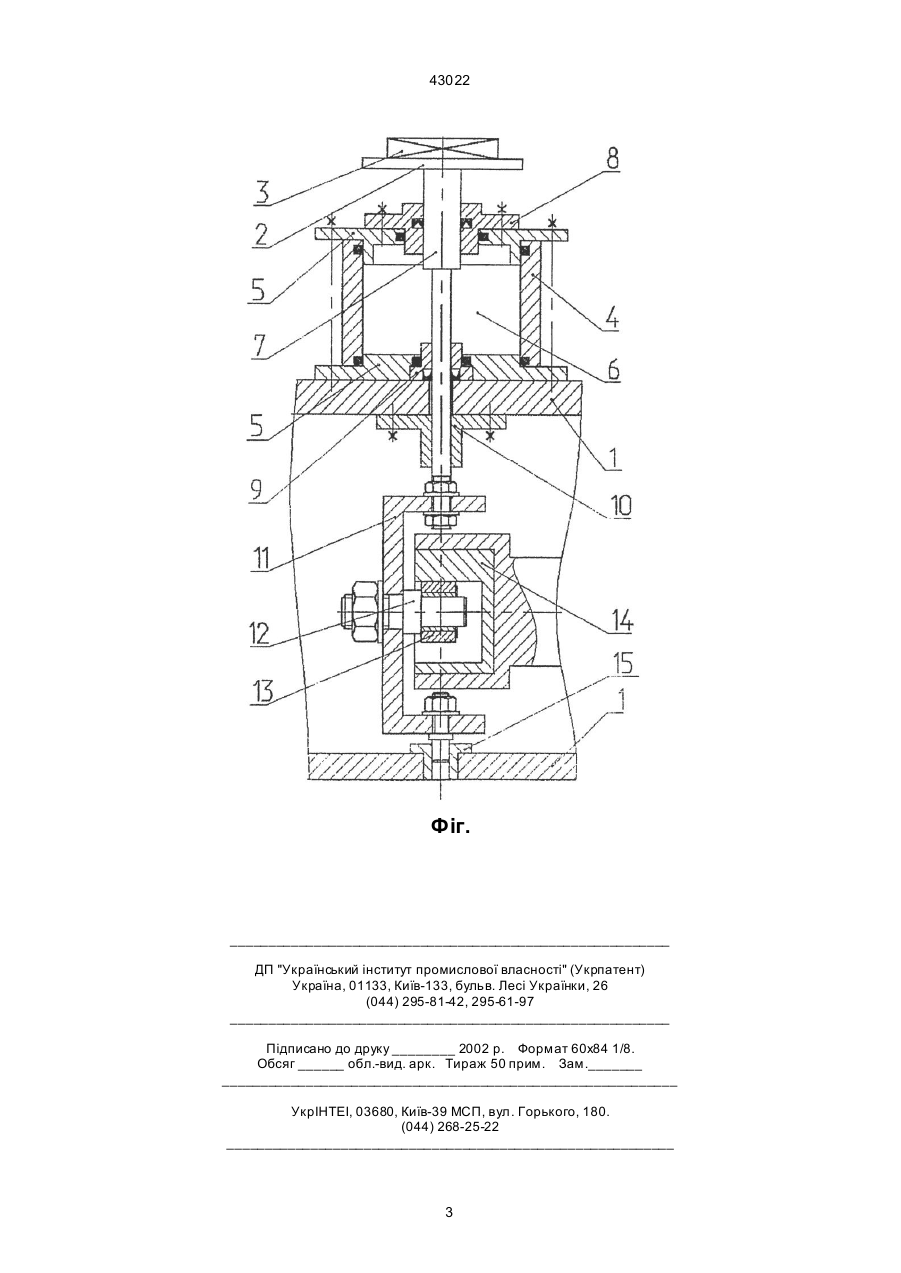

Стенд для ударних випробувань, що містить основу, платформу для розміщення виробу, який випробується, збудник ударного навантаження, що включає акумулятор енергії у вигляді камери тиску і східчастий плунжер, який введено у камеру тиску з ущільненням, що відрізняється тим, що плунжер має каретку із запресованим роликом, що взаємодіє з дисковим внутрішнім кулачком зарядки, а каретка оснащена осьовими напрямними. (19) (21) 2000127093 (22) 11.12.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Шишлаков Петро Васильович, Сівак Андрій Сергійович (73) ДОНБАСЬКА ДЕРЖАВН А МАШИНОБУДІВНА АКАДЕМІЯ, U A 43022 його роботою на всіх етапах, а також отримати можливість безударного визволення виробу від зв'язку, який утримує його. У запропонованій конструкції з метою суміщення функцій зарядки робочого циліндра, як акумулятора енергії, і керування спрацьовуванням стенда, а також з метою отримання можливості безударного визволення від зв'язку, внаслідок захва ту ролика внутрішнім профілем дискового кулачка плунжер переміщується, і при цьому підвищується тиск у робочому гідроциліндрі. Відбувається його зарядка завдяки накопиченню енергії пружної деформації рідини. У той час, коли профіль дискового кулачка перестає стримувати плунжер, останній визволяється і розганяється, формуючи ударний імпульс. Таким чином, використання спеціального внутрішнього профілю кулачка дозволяє сполучити функції зарядки гідроциліндра і звільнення виробу від зв'язку, який утримує його з наданням виробу необхідного прискорення в результаті виділення енергії пружної деформації рідини. Установка ролика між плунжером та кулачком зарядки дозволяє зменшити збитки на тертя. Конструкція каретки, яка спирається на напрямні, дозволяє зменшити навантаження, які згинають, на плунжері й значно поліпшити роботу ущільнень. Запропоноване сполучення конструктивних змін ударного стенда дозволяє зробити висновок про те, що воно відповідає вимозі критерію "винахідницький рівень". Пошук, проведений по джерелах науково-технічної і патентної інформації, показав, що сукупність всіх існуючих ознак, що пропонується у винаході, невідома. Отже, технічне рішення відповідає вимогам новизни, тому що воно не відомо з історії техніки. На фігурі схематично показаний пристрій запропонованого стенда. Стенд містить основу 1, платформу 2 для розміщення виробу, який випробується 3, і збудник ударного навантаження, що включає робочий гідроциліндр у вигляді корпуса 4 з кришками 5 каме ри тиску 6, східчастий плунжер 7, герметично введений у камеру тиску 6, що спрямовують чопи 8 і 9. На виході плунжера 7 із порожнини гідроцилиндра також установлений чіп , який направляє 10. Плунжер 7 за допомогою гайок з'єднаний з кареткою 11, в яку впресована вісь 12 з роликом 13. Ролик 13 чинить зворотно-поступальний рух під дією кулачка зарядки з внутрішнім профілем 14. Каретка, щоб уникнути осьового зсуву, ходить у напрямних чопах 10 і 15. Запропонований стенд для ударних випробувань працює таким чином: виріб 3, який випробується, кріпиться на платформі 2. При обертанні кулачка зарядки з внутрішнім профілем 14 відбувається захват ролика 13, а, відповідно, каретки 11 і плунжера 7. При цьому в робочому гідроциліндрі створюється необхідний тиск робочої рідини. У момент досягнення необхідного тиску в камері тиску 6 профіль кулачка зарядки 14 перестає стримувати ролик 13, і накопичена енергія пружної деформації рідини переходить у кінетичну енергію рухливих частин: каретки 11, плунжера 7, платформи 2 і виробу 3, який випробується. При цьому передбачений у профілі кулачка зарядки 14 запас ходу (Dх=7...10 мм) надає можливість системі прийти в спокійний стан і в міру зменшення радіуса кулачка зарядки 14 знову починає поступове захва т ролика 13. Потім здійснюється новий цикл. Основні переваги запропонованого ударного стенда в порівнянні з прототипом полягають в тому, що завдяки об'єднанню системи зарядки акумулятора енергії із системою керування запуском стенда значно спростилася конструкція стенда. Один кулачок замінює систему кулачків - силовий і керуючий, відпадає необхідність у таких деталях, як рухлива кришка, тяги, поперечина. Застосування кулачка з внутрішнім профілем дозволяє значно зменшити контактні напруги на лінії зіткнення кулачка з роликом, а також отримати можливість безударного визволення виробу від зв'язку, який утримує його. 2 43022 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
